LAT1496 基于 USBD 库 CDC Standalone 例程中的一个 Bug 解析

详细点击：LAT1496 基于 USBD库CDC Standalone例程中的一个Bug解析

关键字：STM32U5,USB,ST_USBD_Library

1. 引言

当前越来越多的 STM32 芯片支持 USB-PD，目前新提供的 STM32 的 USB 例程中会把 USB-PD 和 USB 合在一起。如果有客户只需要 USB，那就需要剥离 USB-PD。另外，STM32U5 的 Cube 库中只提供了基于 USBX 的例程，如果客户要使用基于 USB_USBD_Library 则需要到 GitHub 上去下载。

2. 问题

2.1. 问题详情

客户在开发其产品过程中，使用了 STM32U575ZIT6Q。因为客户对 USBX 不熟悉，所以希望 ST 能够提供基于 ST_USBD_Library 的 CDC_Standalone 的例程，以实现虚拟串口功能。

建议客户到 GitHub 上去下载：https://github.com/STMicroelectronics/stm32u5classic-coremw-apps

客户下载后发现里边提供的 CDC_Standalone 的例程是带有 USB-PD 的，客户对 USB-PD 不熟悉，希望能够提供给他们不带 USB-PD 的，所以就需要从这个例程中对 USB-PD 进行剥离。

在对 USB-PD 进行剥离后，并在 usb_device.c 中的 MX_USB_Device_Init () 函数中添加 USBD_Start () 函数启动 USB。

按理说，进展到这一步，USB 就应该可以工作的。事实上，发现在 NUCLEO-U575ZI-Q 板子上测试时，当通过 USB 连接到 PC 后，就会发现枚举成功了，PC 可以正常识别到虚拟串口。但是，看起来无法工作，在线调试时发现其进入了 Error_Handler ()，也就是说，在什么地方出错了，工作不了。

2.2. 问题分析

查了很多遍，怎么都看不出 USB 的配置哪里有问题，看起来都还好，而且是从原例程剥离时并没有动 USB 的代码，觉得有点不可思议。

后来实在没办法，只好挨个在进入 Error_Handler 的入口处设断点，最后终于捕捉到进入 Error_Handler 的地方了，为在 CDC_Itf_Init () 函数中以中断方式启动 TIM3 的地方出问题了。

static int8_t CDC_Itf_Init(void)
{
  /* USART configured as follow: -Word Length=8 Bits - Stop Bit = One Stop bit - Parity = No parity -BaudRate=115200 baud - Hardware flow control disabled (RTS and CTS signals)*/
  UartHandle.Instance = USARTx;
  UartHandle.Init.BaudRate=115200;
  UartHandle.Init.WordLength = UART_WORDLENGTH_8B;
  UartHandle.Init.StopBits = UART_STOPBITS_1;
  UartHandle.Init.Parity=UART_PARITY_NONE;
  UartHandle.Init.HwFlowCtl = UART_HWCONTROL_NONE;
  UartHandle.Init.Mode = UART_MODE_TX_RX;
  UartHandle.Init.OverSampling = UART_OVERSAMPLING_16;
  if (HAL_UART_Init(&UartHandle)!= HAL_OK)
  {
    /* Initialization Error */
    Error_Handler();
  }
  /* Any data received will be stored in "UserTxBuffer"buffer*/
  if (HAL_UART_Receive_IT(&UartHandle, (uint8_t *) UserTxBuffer, 1) != HAL_OK)
  {
    /* Transfer error in reception process */
    Error_Handler();
  }
  /* Configur th TIM Base generation */
  TIM_Config();
  /* Start the TIM Base generation in interrupt mode */
  if (HAL_TIM_Base_Start_IT(&TimHandle)!= HAL_OK)
  {
    /*Starting Error */
    Error_Handler();
  }
  /* Set Applitin ffers */
  USBD_CDC_SetTxBuffer(&hUsbDeviceFS, UserTxBuffer, 0);
  USBD_CDC_SetRxBuffer(&hUsbDeviceFS, UserRxBuffer);
  return(USBD_OK);
}

觉得很奇怪，这只是以中断方式启动 TIM3 而已，为什么会出错？

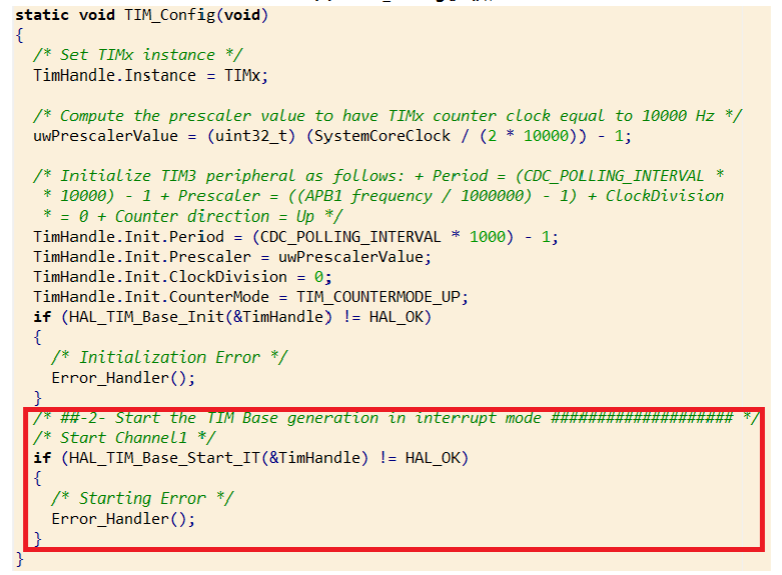

通过在线调试，查看上面的 TIM_Config () 函数时，发现了问题。TIM_Config () 函数内容如下：

static void TIM_Config(void)
{
  /* Set TIMx instance*/
  TimHandle.Instance = TIMx;
  /* Compute the prescaler value to have TIMx counter clock equal to 10000 Hz*/
  uwPrescalerValue =(uint32_t)(SystemCoreClock /(2* 10000))-1;
  /* Initialize TIM3 peripheral as follows: + Period = (CDC_POLLING_INTERVAL *10000) -1 + Prescaler=((APB1 frequency /1000000)-1)+ ClockDivision=0+Counter direction=Up */
  TimHandle.Init.Period = (CDC_POLLING_INTERVAL * 1000) - 1;
  TimHandle.Init.Prescaler = uwPrescalerValue;
  TimHandle.Init.ClockDivision=0;
  TimHandle.Init.CounterMode = TIM_COUNTERMODE_UP;
  if (HAL_TIM_Base_Init(&TimHandle)!= HAL_OK)
  {
    /* Initialization Error */
    Error_Handler();
  }
  /* Start the TIM Base generation in interrupt mode */
  if (HAL_TIM_Base_Start_IT(&TimHandle)!= HAL_OK)
  {
    /* Starting Error */
    Error_Handler();
  }
}

可以发现这个例程中对 TIM3 以中断方式启动了两次，这会导致运行异常。

再来看一下 HAL_TIM_Base_Start_IT () 函数，从其逻辑可以看到，如果连续两次调用，第一次调用时，TIM3 的状态机会变成 HAL_TIM_STATE_BUSY，第二次再调用时就会因为状态机不是 HAL_TIM_STATE_READY 而返回 HAL_ERROR，回到 CDC_Itf_Init () 函数就会跳入 Error_Handler () 了，从而导致运行出现问题。所以，连续调用两次 HAL_TIM_Base_Start_IT () 函数是不合理的。

HAL_StatusTypeDef HAL_TIM_Base_Start_IT(TIM_HandleTypeDef *htim)
{
  uint32_t tmpsmcr;
  /* Check the parameters*/
  assert_param(IS_TIM_INSTANCE(htim->Instance));
  /*Check the TIM state*/
  if (htim->State!=HAL_TIM_STATE_READY)
  {
    return HAL_ERROR;
  }
  htim->State =HAL_TIM_STATE_BUSY; /* Set the TIM state*/
  /*Enable the TIM Update interrupt*/
  HAL_TIM_ENABLE_IT(htim, TIM_IT_UPDATE);
  /* Enable the Peripheral,except in trigger mode where enable is automatically done with trigger */
  if (IS_TIM_SLAVE_INSTANCE(htim->Instance))
  {
    tmpsmcr=htim->Instance->SMCR &TIM_SMCR_SMS;
    if (!IS_TIM_SLAVENODE_TRIGGER_ENABLED(tmpsmcr))
    {
      _HAL_TIM_ENABLE(htim);
    }
  }
  else
  {
    _HAL_TIM_ENABLE(htim);
  }
  return HAL_OK; /* Return function status*/
}

2.3. 解决方法

问题找到了后，解决方法也很简单，就是把 TIM_Config () 函数中的调用 HAL_TIM_Base_Start_IT () 的语句去掉，避免重复调用即可，修改后的 TIM_Config () 函数如下：

static void TIM_Config(void)
{
  /* Set TIMx instance*/
  TimHandle.Instance = TIMx;
  /* Compute the prescaler value to have TIMx counter clock equal to 10000 Hz*/
  uwPrescalerValue =(uint32_t)(SystemCoreClock /(2*10000))-1;
  /* Initialize TIM3 peripheral as follows: + Period = (CDC_POLLING_INTERVAL *10000)- 1 + Prescaler=((APB1 frequency /1000000)-1)+ ClockDivision =0+ Counter direction=Up */
  TimHandle.Init.Period = (CDC_POLLING_INTERVAL * 1000) - 1;
  TimHandle.Init.Prescaler = uwPrescalerValue;
  TimHandle.Init.ClockDivision =0;
  TimHandle.Init.CounterMode = TIM_COUNTERMODE_UP;
  if (HAL_TIM_Base_Init(&TimHandle)!= HAL_OK)
  {
    /* Initialization Error */
    Error_Handler();
  }
}

3. 原代码为什么能运行？

细心的开发者可能会有疑问：原代码中存在这个 Bug，为什么原代码能正常运行？

主要原因是在进行 USB-PD 剥离后，编译时编译器提示 Error_Handler () 重复声明了 —— 在 IAR 中只是警告，在 Keil 中则直接报错误。

原代码中位于 usbd_cdc_if.c 中的 Error_Handler () 函数如下：

/**
  @brief This function is executed in case of error occurrence.
  @param None
  @retval None
*/
static void Error_Handler(void)
{
  /* Add your own code here */
}

可以看到，该 Error_Handler () 中没有做任何处理，直接返回，所以原代码中即使两次调用 HAL_TIM_Base_Start_IT () 导致进入该函数，问题也不会被发现，看似运行正常。

而在 main.c 中还有一个 Error_Handler () 函数，内容如下：

/**
  @brief This function is executed in case of error occurrence.
  @retval None
*/
void Error_Handler(void)
{
  BSP_LED_On(LED1);
  while(1)
  {
  }
}

正常来说，运行到 Error_Handler () 应该通过 while (1) 暂停程序，排查问题。因此在编译出现重复声明问题时，对 usbd_cdc_if.c 中的 Error_Handler () 进行了修改，声明为 weak，使得程序出错时，会直接运行 main.c 中的 Error_Handler ()。

修改后 usbd_cdc_if.c 中的 Error_Handler () 函数如下：

/**
* @brief This function is executed in case of error occurrence.
  @param None
  @retval None
*/
__weak void Error_Handler(void)
{
  //static void Error_Handler(void)
  /*Add your own code here*/
}

所以，剥离 USB-PD 后测试程序卡死的原因是：连续两次调用 HAL_TIM_Base_Start_IT () 导致程序进入 main.c 的 Error_Handler ()，并卡在 while (1) 中。

4. 小结

使用 GitHub 上的https://github.com/STMicroelectronics/stm32u5-classic-coremwapps 软件包，进行基于 USB_USBD_Library 的 STM32U5 的 CDC_Standalone 开发时，需要注意到此 Bug。如果在开发过程中，程序进入 Error_Handler ()，可以排查是否是该重复调用 TIM 启动函数的问题未修改。
