问题描述 有客户在使用 STM32CubeU5 包下的 SBSFU 示例代码(STM32Cube_FW_U5_V1.2.0\Projects\B-U585I-IOT02A\Applications\SBSFU)，移植过程中发现程序运行不起来，如下是打印信息 :

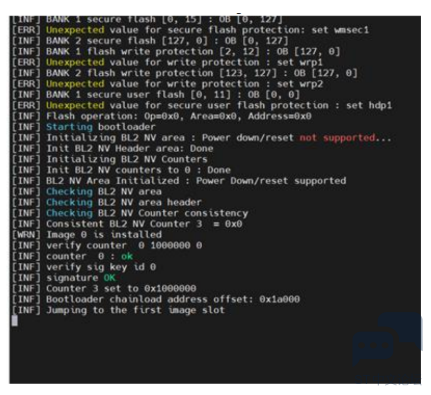

图 1 系统置 log 信息

同时客户反馈做了些代码修改：

原先 Secure App 使用的是 SRAM3, 现在改为 SRAM1

原先 Non-Secure App 使用的是 SRAM1, 现在改为 SRAM3

如此修改后程序运行不起来了。

2. 问题分析 从客户那里拿到可以重现问题的测试工程，由于可以每次必现，所以此问题解决起来应该相对容易。

把 SBSFU_Boot, SBSFU_Appli_Secure, SBSFU_Appli_NonSecure, SBSFU_Loader_Secure, SBSFU_Loader_NonSecure 依次编译（其中SBSFU_Appli_Secure 和 SBSFU_Appli_NonSecure 这两个工程的编译优化关闭，以方便调试）并通过运行 regression.sh, SBSFU_UPDATE.sh 脚本烧录固件到 MCU 后，从打印信息中确实能看到问题重现。与客户描述的现象一模一样。

从打印信息看，程序运行 SBSFU_Boot 工程代码并有相应打印信息，但不确定是否已经跳转到 SBSFU_Appli_Secure 代码，于是使用 STM32CubeProgrammer 的 hot plug模式查看程序当前 PC 值 :

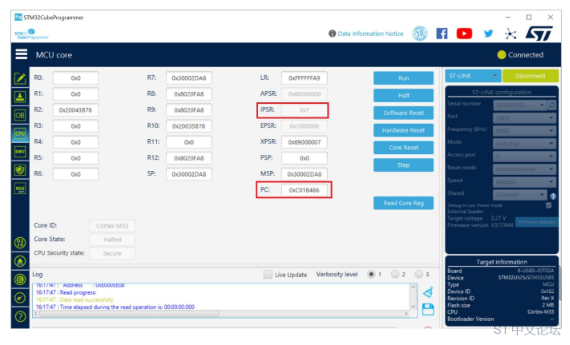

图 2 当前 PC 值

可知，当前 PC 值为 0x0C01 B486。

再分别查看 SBSFU_Appli_Secure 和 SBSFU_Appli_NonSec 的 BuildAnalyzer 窗口 :

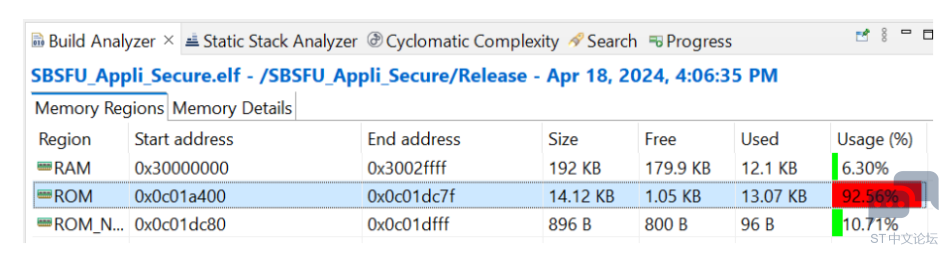

图 3 SBSFU_Appli_Secure 的 Build Analyzer 窗口

其所占 FLASH 范围为 0x0C01 A400 起始地址的 14.12KB 代码空间，使用了 SRAM1的 192KB 空间。

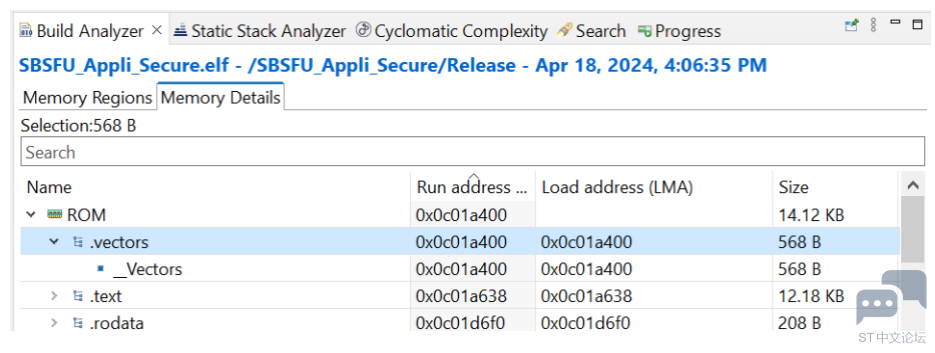

图 4 SBSFU_Appli_Secure 的向量表位置

进一步查看可知 SBSFU_Appli_Secure 的向量表位置是 0x0C01 A400。

再查看下 SBSFU_Appli_NonSecure 工程的 BuildAnalyzer 窗口:

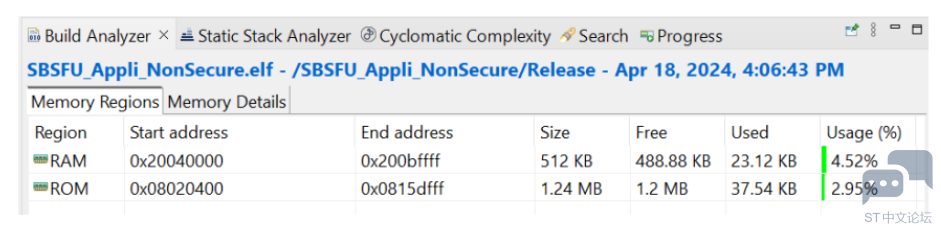

图 5 SBSFU_Appli_NonSecure 的 Build Analyzer 窗口

可知其所占 FLASH 起始于 0x0802 0400, 使用 SRAM3 这个 512KB 的空间。进一步查 SBSFU_Appli_NonSecure 工程的向量表 :

图 6 SBSFU_Appli_NonSecure 向量表位置

可知 SBSFU_Appli_NonSecure 工程的向量表 位于 0x0802 0400.

当前 PC 值为 0x0C01 B486，可知位于 SBSFU_Appli_Secure 范围内。同时，在图 2 中，当前 IPSR 值为 7. 结合编程手册 PM0264：

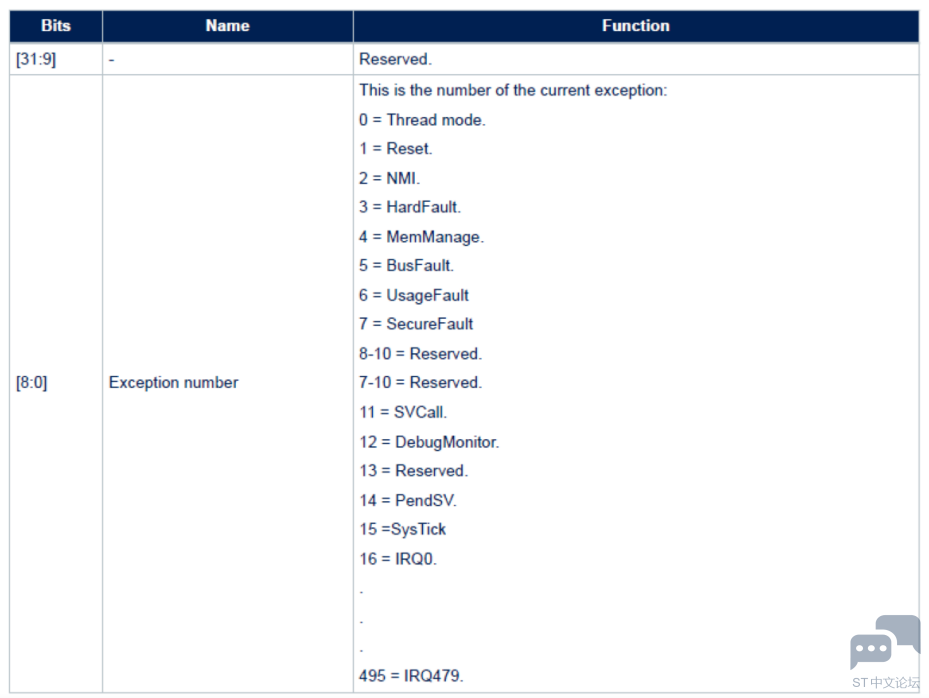

图 7 IPSR 定义

可知，IPSR=0x7, 表示当前出现了 SecureFault 中断。

当前暂可得知这些信息，接下来需要调试下。

由于程序从 SBSFU_Boot 跳转到 SBSFU_Appli_Secure 时，会去检查 header 相关信息，以证实其真实有效后才会跳转过去。这会影响接下来的调试。为方便调试，我们可修改选项字节让程序直接从 SBSFU_Appli_Secure 入口处开始执行。

如之前所述，SBSFU_Appli_Secure工程的向量表位于0x0C01 A400, 于是通过STM32CubeProgrammer修改 SECBOOTADD0 的值为 0x0C01 A400 :

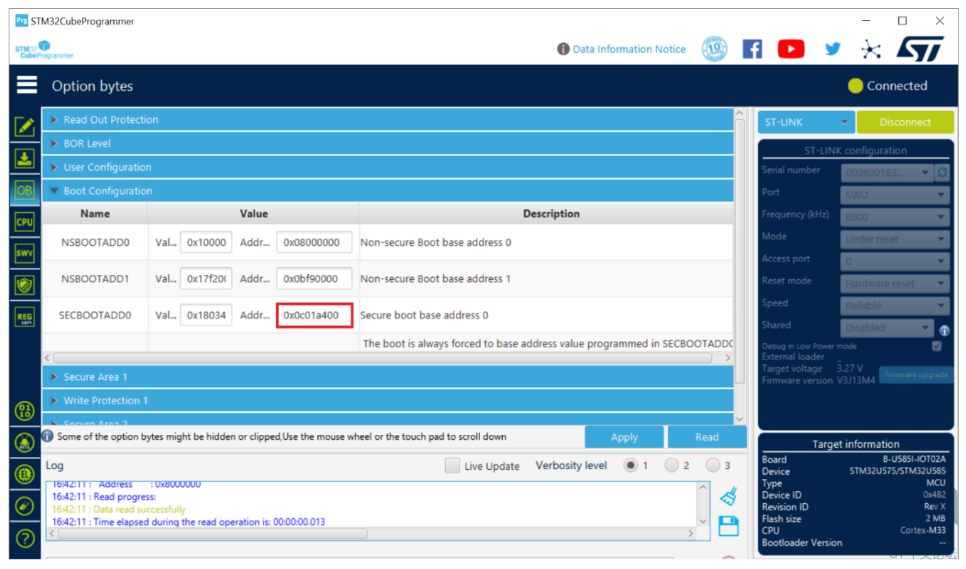

图 8 修改 SECBOOTADD0

如此一来，MCU每次复位都是从0x0C01A400上启动了，这样方便我们调试SBSFU_Appli_Secure 代码。

接下来像调试常规 TrustZone 工程一样，联调 SBSFU_Appli_Secure, SBSFU_Appli_NonSecure:

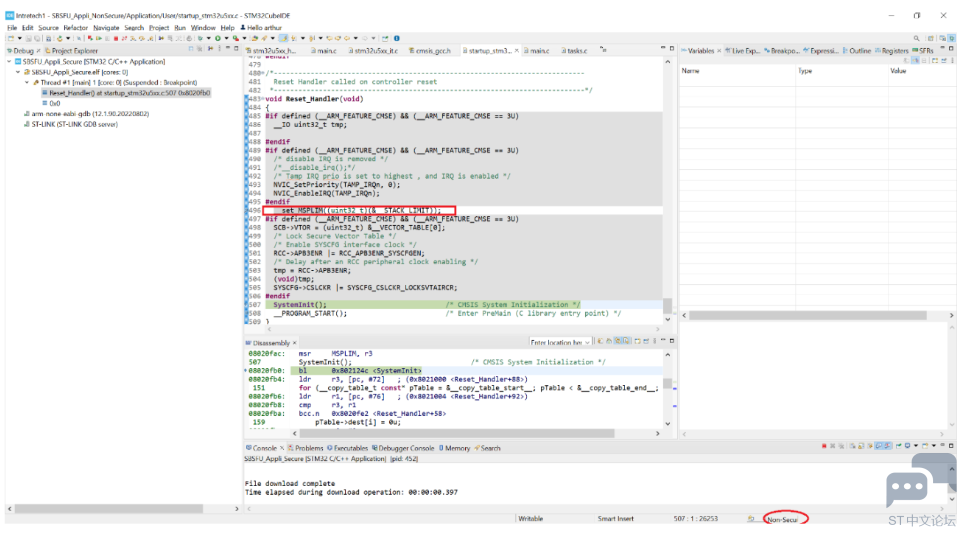

在 SBSFU_Appli_Secure 的 main()函数处设置一个断点。经确定，程序会在这里停住。这说明程序确实有运行 SBSFU_Appli_Secure 工程，这跟预想的一致。然后在SBSFU_Appli_NonSecure 工程内的 Reset_Handle()函数内设置一个断点，经调试，程序也会在这里停住:

图 9 程序有运行到 NonSecure App

可见程序确实也有运行到 SBSFU_Appli_NonSecure。

在 SecureFault 内设置一个断点，让程序在这里停下来：

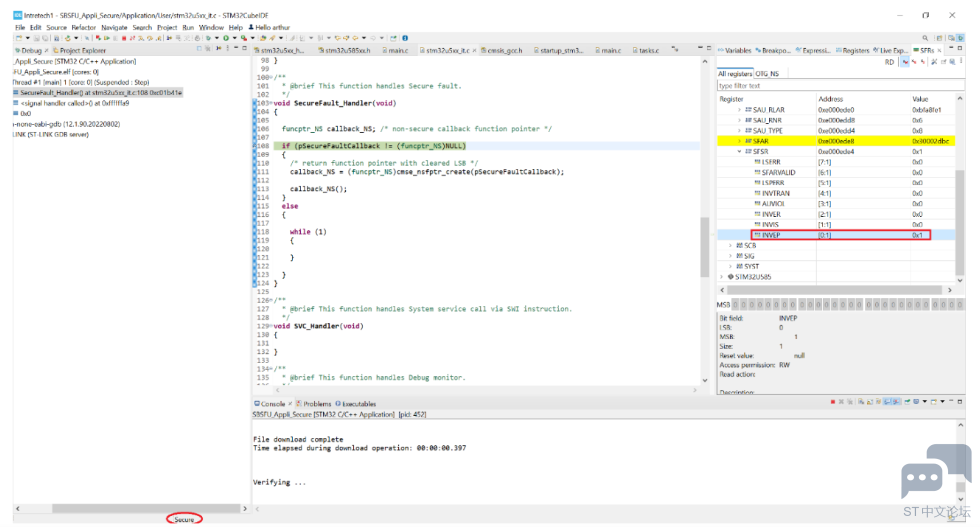

图 10 程序最终触发了 SecureFault

如上图，查看 SAU->SFSR 寄存器，可知 INVEP 被置位。在 PM0264文档中查看INVEP 的定义:

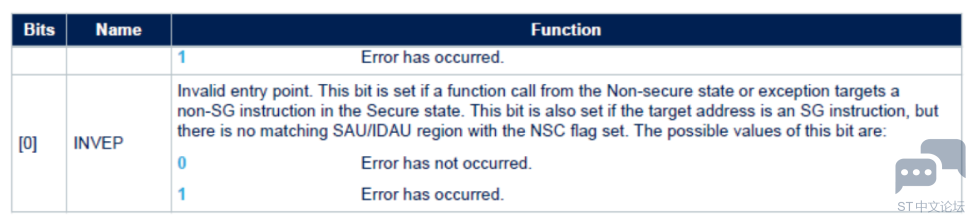

图 11 SAU->SFSR.INVEP 定义

可知访问的目标资源属性不对，进一步调试，触发此SecureFault发生在SBSFU_Appli_NonSecure 工程代码刚启动，还没运行到 main() 函数之前，在运行 Reset_Handle() 内的__PROGRAM_START() 期间出现了问题，那么此函数是做什么的呢？

它是一个 cmsis 函数，位于 cmsis_gcc.h 文件中:

如上代码所示，它就做了两件事，将位于 flash 上的数据拷贝到 SRAM3 中 (对应全局变量初始化过程)。将全部未带初始值的全局变量赋初值 0. 它们所涉及到的变量均位于SRAM3 内。因此，我们再检查下它的 MPCBB 安全属性配置:

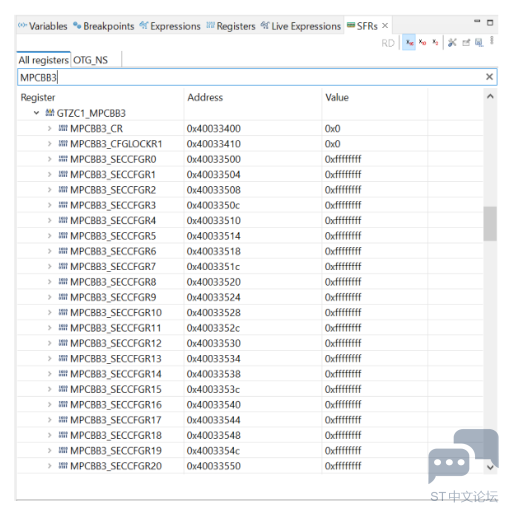

图 12 SRAM3 对应的 MPCBB3 的安全属性配置

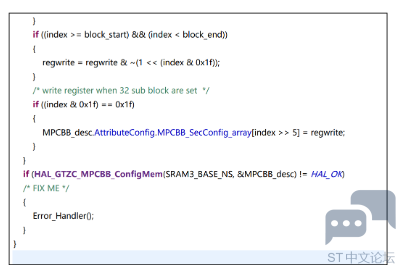

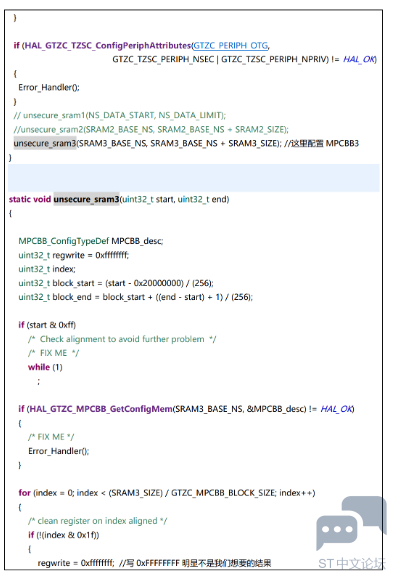

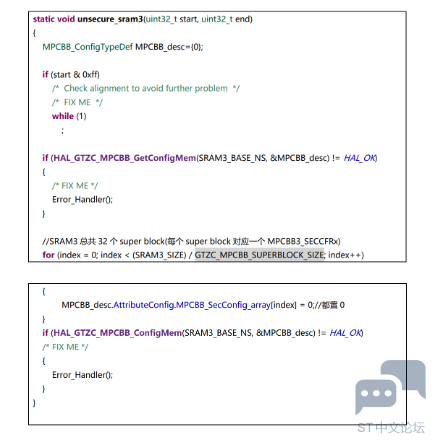

如上可见，SRAM3 的 MPCBB3 各个位(MPCBB3_SECCFGRx)仍然为 1(Secure)， 这明显不对，NonSecure 工程用到的 SRAM 对应的属性应该为非安全才对。于是找到SBSFU_Appli_Secure 工程内的 GTZC MPCBB3 配置代:

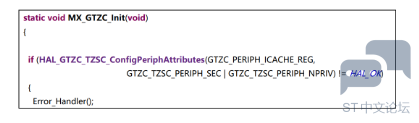

这段配置 MPCBB3 的代码明显有些问题，我们的目标是需要将 MPCBB3 所有安全属性对应位均配置为 0，因此，修改并简化 unsecure_sram3()函数:

修改后的代码直接将 SRAM3 内所有 block 设置 NonSec 属性，再次验证代码，结果从打印信息看到程序已经完全恢复正常工作了。

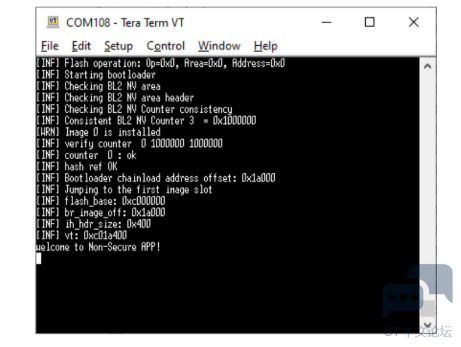

图 13 Non-Secure App 正常运行

至此，Non-Secure App 已经正常运行，至少说明，Secure App 和 Non-Secure 这两个程序本身加在一块运行并无太大的问题。

由于之前修改了选项字节 SECBOOTADD0，所以现在要修改回去让整个系统重头开始运行测试下。再次运行 regression.sh 和 SBSFU_UPDATE.sh 脚本烧录固件，让程序再次从最原始位置(0x0C0 6000)开始运行:

图 14 运行 log

如上，从打印信息可以看到，程序从 boot 上启动，并最终已经跳转到 Non-Secure App 中去了，但是并没有看到线程的打印信息。

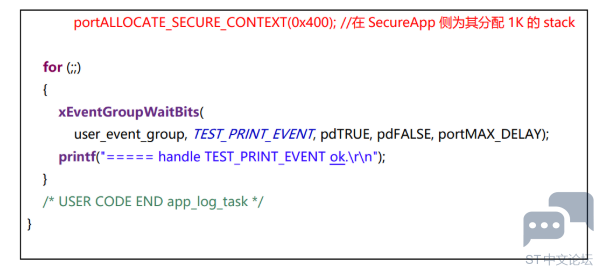

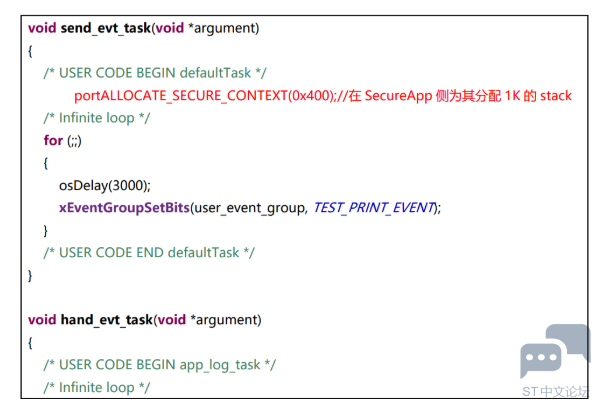

于是查看客户的 Non-Secure App 的线程相关代码。在代码中，总共创建了两个测试线程。一个线程负责每 3 秒发送一次事件，另一个线程则接收事件并打印。但明显看到两个线程并没有为其分配安全侧的栈，于是为其添加（红色部分为添加的代码）：

修改代码后再次测试，结果这次修改并没有改善效果。问题依旧存在。但由于这个基于 trustzone 的 FreeRTOS，在 NS APP 侧创建任务时，为了防止资源冲突，必须利用驻守在安全侧的 FreeRTOS 内核代码为每个任务分配 stack. 这个是肯定要添加的代码。这里添加代码并没有错。接下来需要进一步联调下 Secure App 和 Non-Secure App 代码。

如下图所示，通过不复位的 attach 上去的联调方法，等进入到调试模式下后，点击下暂停按键，让程序暂停住：

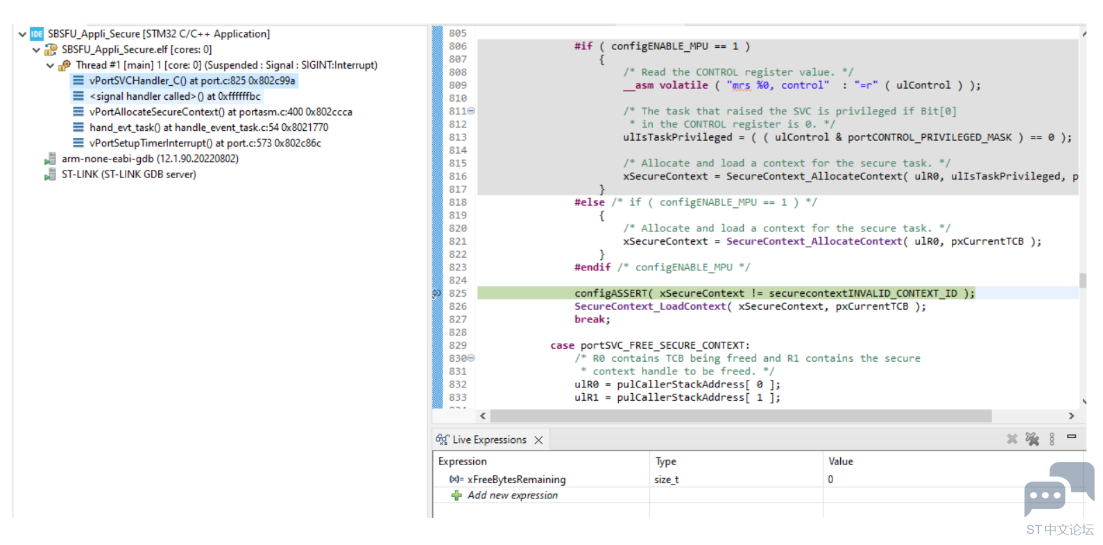

图 15 触发了 ASSERT

结果发现，原来触发了断言，FreeRTOS 为 hand_evt_task 分配安全侧 stack 时，其分配的 SecureContext 安全上下文为 0，与预期值不符。顺着 xSecureContext 摸瓜上去，进一步发现程序调用 pvPortMalloc 为 hand_evt_task 任务分配安全侧的 stack 空间时返回空指针。于是接着看为什么会分配失败。最终摸瓜摸到 FreeRTOS 安全侧的 heap初始化的结果有问题：

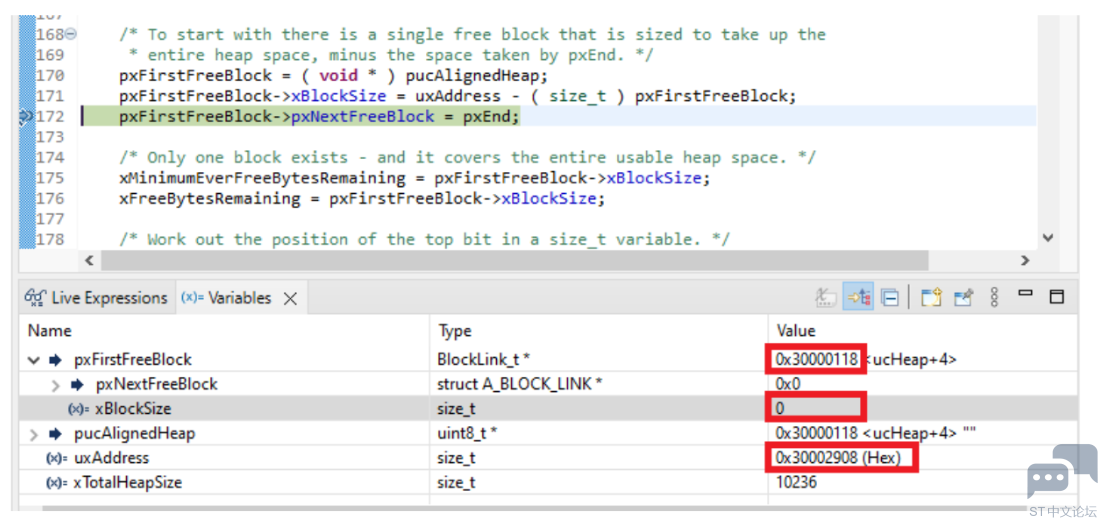

在 prvHeapInit()函数内部:

如上图所示，对于代码 172 行，明明 uxAddress 值为 0x30002908,而pxFirstFreeBlock 值为 0x30000118，两者相减后的值赋给pxFirstFreeBlock->xBlockSize, 结果赋完值后它依旧为 0. 有点怪异! 代码运行到这里的时候，已经是运行 Secure App 的代码，当前 CPU 处于 secure 状态。它的内存对应的是SRAM1。

我修改了下代码，直接在代码中给 pxFirstFreeBlock->xBlockSize 赋值 1024. 再次运行，结果发现 pxFirstFreeBlock->xBlockSize 依旧为 0！真是太怪异了！

然后突然发现，pxFirstFreeBlock 的值是 0x30000118，它是 SRAM1 的首个block。那么 SRAM1 的各个 block 的安全属性当前又是什么状态呢？于是查看 MPCBB1:

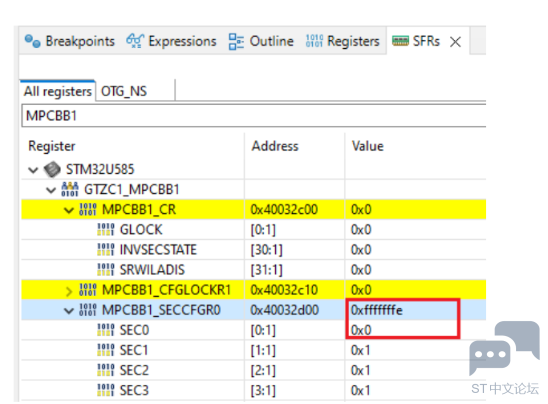

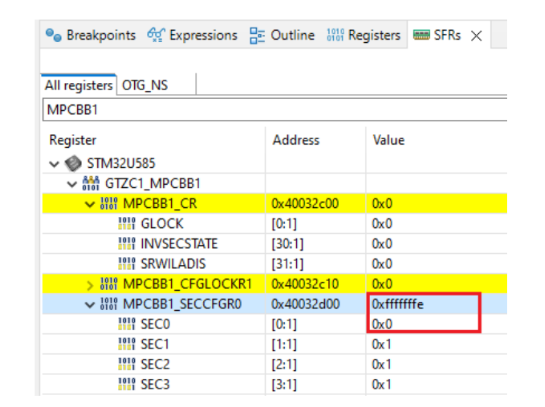

图 16 MPCBB1 的安全属性配置

如上图所示，MPCBB1_SECCFGR0.SEC0=0， 也就是说，SRAM1 的首个 block(512个字节)为非安全属性。

但是，当前的情况下，FreeRTOS 内核正在为 hand_evt_task 任务分配安全侧的 stack. 按理就是安全的，也就是说 MPCBB1_SECCFGR0.SEC0=1 才对。那么哪里的代码配置这个 MPCBB1_SECCFGR0.SEC0=0 的呢？

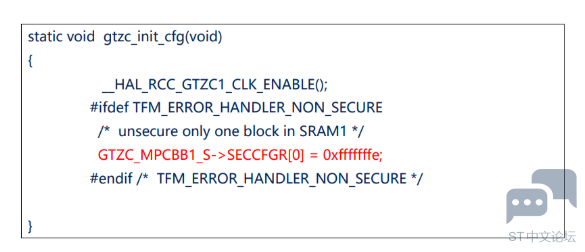

通过搜索代码和在调试下监视 MPCBB1 寄存器的变化，最终发现在 Boot 工程代码中：

将这行代码改成：

GTZC_MPCBB1_S->SECCFGR[0] = 0xffffffff;

再次测试，果然程序能够恢复正常。

从上述代码可知，这里有个宏 TFM_ERROR_HANDLER_NON_SECURE 控制这个配置，它的原意是当系统产生 Error_Handler()时，代码会转去调用位于 SRAM1 上的 NonSecure APP 代码进行处理。很显然，修改后的客户代码并不需要这样处理，因此，更好的处理方式是关闭宏 TFM_ERROR_HANDLER_NON_SECURE:

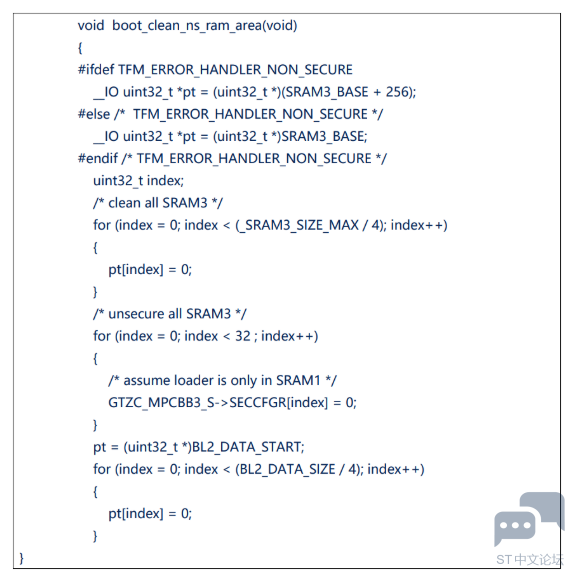

同时，boot 程序在跳出去之前会清空 NonSecre App 对应的内存 SRAM1, 这里应该换成清空 SRAM3:

改完后，最终所有代码均运行正常。

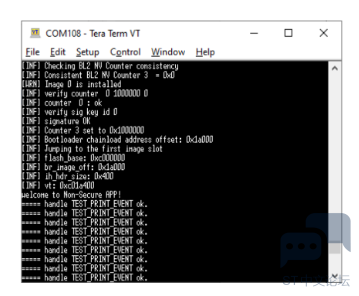

图 17 最终修改完后的运行效果

至此，此问题被最终定位和解决。

3. 小结 开发 trustzone 工程并不简单，本文基于一个现实的调试案例并分享给读者，基于trustzone 的开发对于大部分已经熟悉传统 MCU 的开发都来说还是一个比较新的事物，特别是面对各种奇奇怪怪的情况，能够知道该如何去定位问题就显得是一件非常复杂的事情，希望本文这种定位 trustzone 问题的方法和思路能够供大家参考一二。 ————————————————
