印象中不止一次有人询问STM32G4系列到底支不支持位带操作。

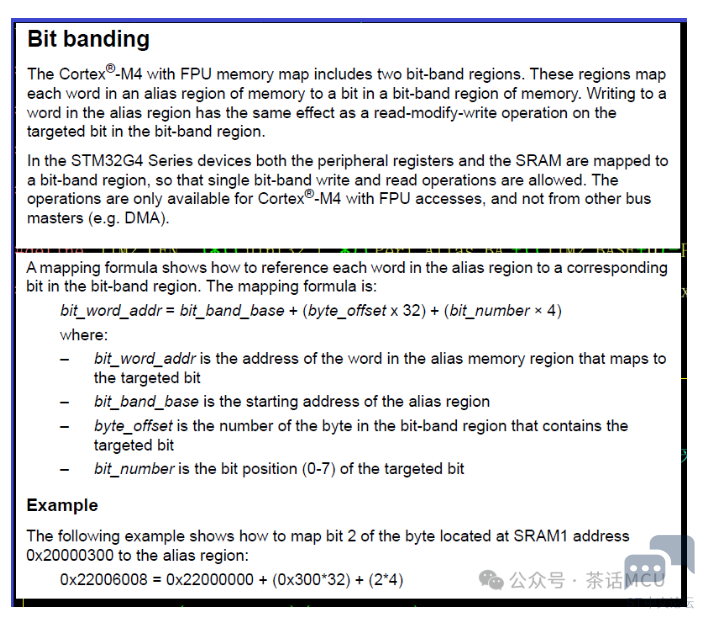

其实，从STM32G4系列的参考手册可以看到，该系列芯片是确定支持位带操作的，下面为参考手册中的相关描述截图。

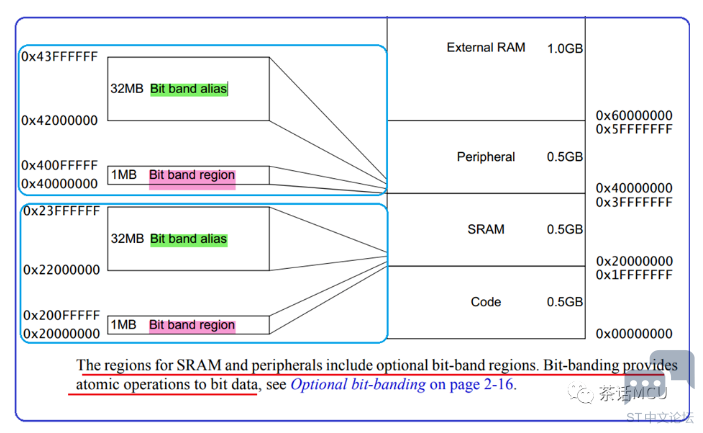

不过，在STM32G4系列参考手册上关于Bit banding的描述基本就上面这些了。这个位带操作是否被支持终究跟内核有关，STM32G4系列是Cortex -M4核，相关内核手册也有关于Bit banding的描述。见下图，位带区和位带别名区的地址安排及映射关系有清晰的定义。

显然，结合STM32参考手册及ARM Cortex-M4内核手册描述，STM32G4系列肯定是支持位带操作的。

可是，有人在试图利用位带操作对STM32G4系列的GPIO进行位操作时，根本成功不了。不知是硬件不支持还是自己的代码哪里有问题。

我们再结合上图看看，不难发现，只有落在0x20000000~0x200fffff的RAM才支持位带操作。对于外设寄存器来讲，只有落在0x40000000~0x400fffff空间的寄存器才支持位带操作。如果我们试图进行位操作的GPIO寄存器不落在这些区域自然没法做位带操作。

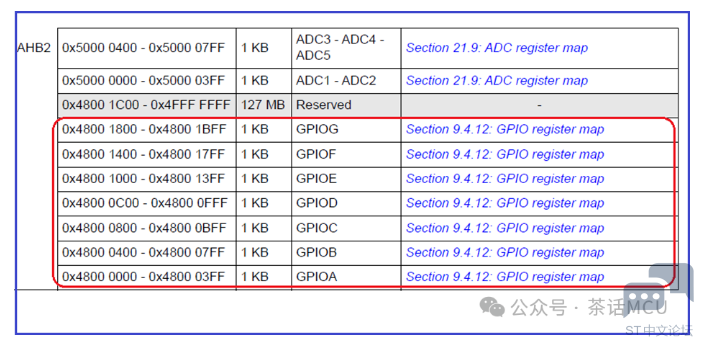

通过查看STM32G4参考手册，我们可以发现该系列的GPIO的各种寄存器的地址空间落在0x48000000~0x48001bff区域，根本就没落在位带区，也没落在位带别名区。

既然这样，我们就没法针对STM32G4系列的GPIO寄存器使用位带操作。

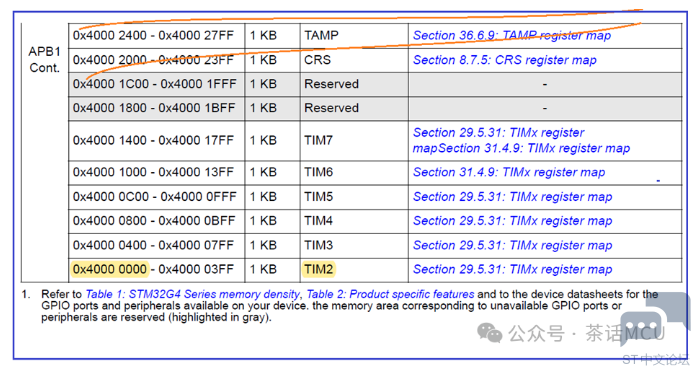

那么，在STM32G4系列里，有没有其他外设可以支持位带操作呢？即相应外设寄存器地址空间位于0x40000000~0x400fffff区域。其实，也是有的。比方片内的部分TIMER外设，见下图。是否还有其它外设请细看手册确认。

当然，位于0x20000000~0x200fffff区间的RAM也支持位带操作。

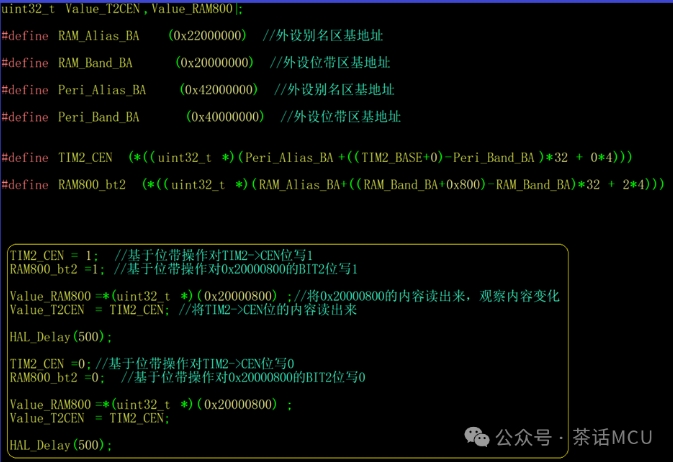

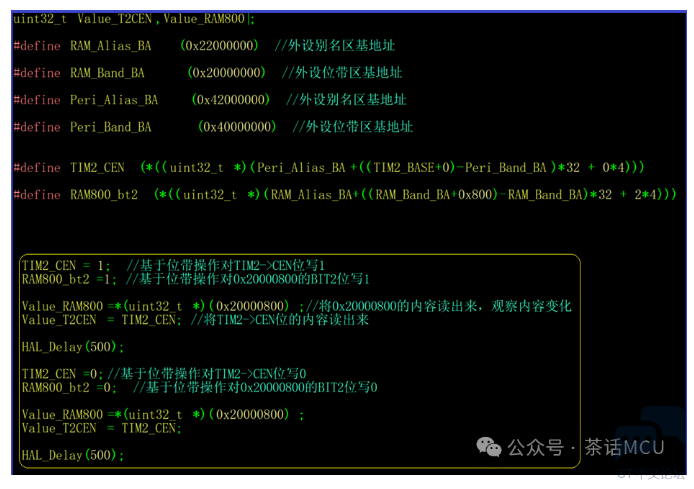

下面我基于位带操作对TIM2->CR1寄存器的CEN位，即该寄存器的bit0,和地址为0x20000800的RAM单元的bit2进行写1、写0的操作。

我基于STM32G473及HAL库创建工程，组织代码。

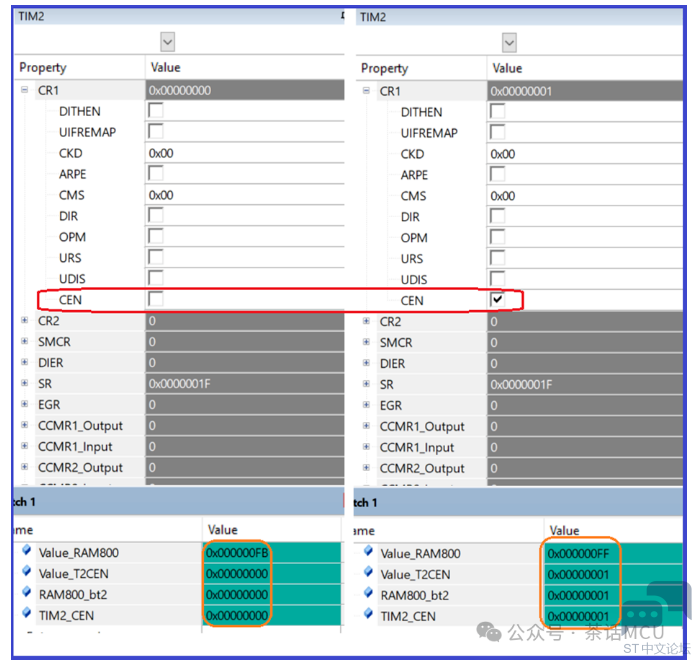

TIM2_BASE在HAL库中已经定义，我就没有重复定义了。稍加调试后，我们可以基于位带操作对TIM2->CR1的CEN位置位或清零，让计数器时而计数、时而暂停。我先将x20000800的RAM单元初始化为0xff,然后周期性修改位bit2，可以看到其值在0xff和0xfb两者间切换。下图为测试验证结果。

好，关于STM32G4位带操作的话题就聊到这里，上面主要是做些确认和解释，兼做提醒，免得走弯路浪费精力和时间。这玩意用不用，看个人喜好，其实也并非所有Cortex-M核都支持位带操作。
