问题背景

客户反馈使用NUCLEO_STM32U575进行评估时，发现板子烧录完程序后，能看到指示程序运行的LED灯正常点亮，但是程序跑不起来。仔细观察LED指示灯，并不是常亮而是出现周期性的闪烁。擦除固件后，再次测量，发现MCU在空片状态下，还是周期性的复位。客户将板子寄到ST分析。

0 2

问题分析

测试使用的工具版本：

• STM32CubeMX Version : 6.12.0
• STM32CubeProgrammer Version :2.18.0

2.1. 硬件原理图及接线检查

GPIO部分的原理图如下：

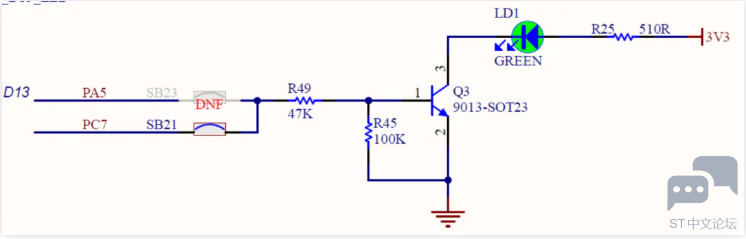

▲ 图1. NUCLEO-U575原理图

2.2. 烧录固件测试

通过STM32cubeMX生成基本的代码框架，添加测试代码如下：

/* USER CODE BEGIN 2 *//*Configure GPIO pin Output Level */HAL_GPIO_WritePin(LED_GREEN_GPIO_Port, LED_GREEN_Pin,GPIO_PIN_SET);/* USER CODE END 2 */

重新烧录控制PC7输出高电平的固件后，测量PC7波形如下：

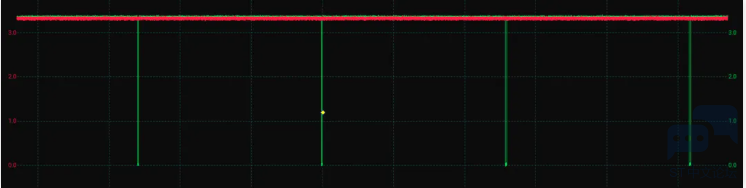

▲ 图2. PC7波形（红色指示VDD，绿色指示PC7波形）

PC7应该恒为高电平，不应该出现周期性的脉冲波形。

随着分析的推进，GPIO似乎拉到3V3后，会周期性的拉低。监控NRST引脚后发现MCU出现周期性的复位。测试波形如下：

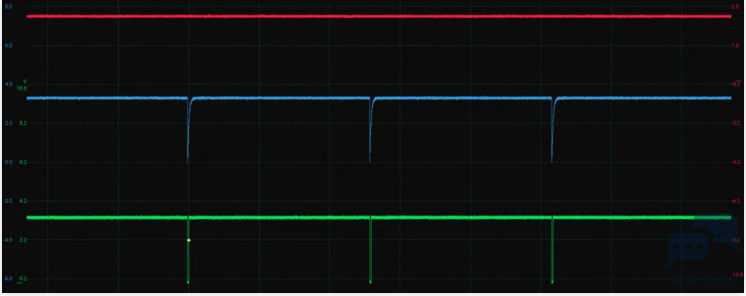

▲ 图3. 红色指示VDD，绿色指示PC7，

蓝色指示NRST管脚

将内部烧录的固件全片擦除后，测试波形如下：

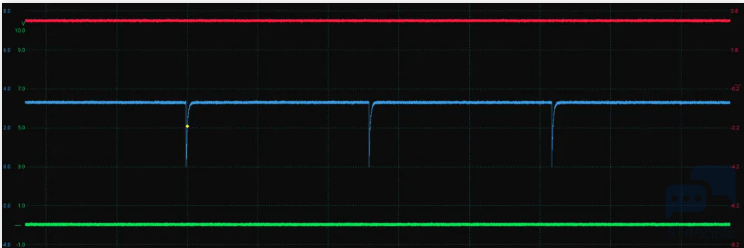

▲ 图4. 红色指示VDD，绿色指示PC7，

蓝色指示NRST管脚

MCU在没有任何固件的情况下出现周期性的复位，和客户描述的现象一致。

2.3. 分析异常

事出反常必有妖，既然是复位导致的问题，我们下一步需要找出复位源。

对于STM32，通常可以通过查看RCC_CSR寄存器来判断复位源。使用STM32CubeProgrammer在hot plug的状态下连接板子。读取RCC_CSR的寄存器状态。如下图：

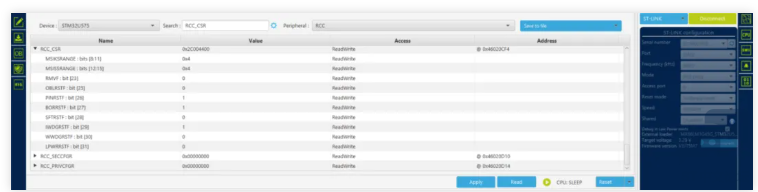

▲ 图5. RCC_CSR寄存器

比较奇怪的是IWDGRSTF这个位置位了，也就是说发生了看门狗复位。

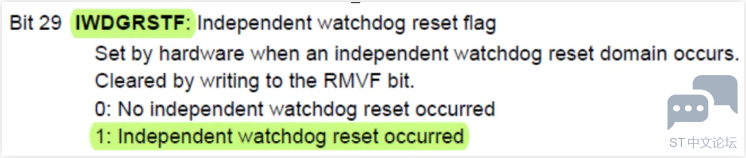

▲ 图6. RCC_CSR@IWDGRSTF

进一步分析发现，MCU Option bytes中配置了IWDG硬件模式。使用STM32CubeProgrammer读取option bytes的状态，此时的IWDG_SW并未置1，也就是说使能了IWDG，由于没有喂狗操作，进而引发IWDG复位。

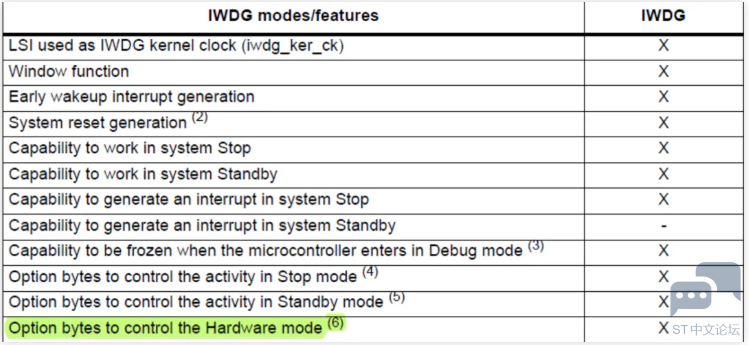

▲ 图7. U5的IWDG的功能特点

2.4. 彩蛋

新版本的STM32CubeProgrammer增加了一项比较有用的功能。那就是可以一键将Option bytes恢复为出厂设置，具体操作如下图：

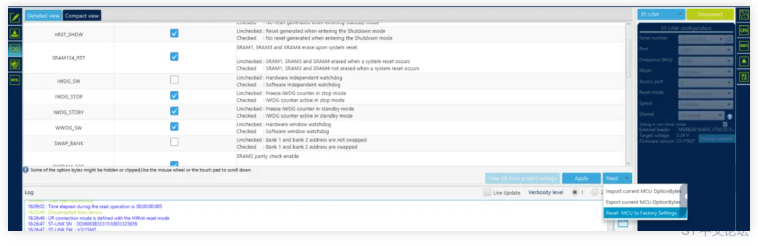

▲ 图8. 一键恢复OB功能

0 3

小结

芯片无固件周期性复位问题由Option bytes中IWDG被意外使能引起。
