STM32U5A9JDK试用---MIPI-DSI屏幕驱动

[复制链接]

短笛君发布时间：2026-1-28 23:51

文章
文章封面:
文章简介:	STM32U5A9JDK试用---MIPI-DSI屏幕驱动

STM32U5A9DK板上带有一个2.47寸 16.7M彩色的TFT屏幕，配合他的4M超大flash 无需外部Flash即可实现高清图片显示，本次来展示如何从零开始使用DSI外设来驱动这块屏幕

首先是DMA2D配置我们配置为MToM模式即MemoryToMemory，DMA2D外设在一些中高端控制器中都有存在主要功能就是颜色填充，图像复制（从一个Buffer复制到另一块Buffer），颜色格式转换，透明度混合，听起来很像一块显卡的功能（其实更像是搬运工）。例如在颜色填充的过程中，传统操作是嵌套For循环来不断判断赋值，但是DMA2D我们只需要指定工作在RToM模式，设置填充区域大小偏移像素格式然后打开传输即可完成即可实现高速的图形渲染。

DMA2D配置参考如下

然后打开DMA2D中断

DSIHost我们配置成Vidoe模式，Command模式看屏幕是否支持

如果要适配其他屏幕需要参考手册中的时许来配置外设 DK板中的屏幕是2lane

不同屏幕设置参数k可能有差异图上配置仅供参考

我的屏幕参数如下参考

LTDC控制器配置，相关介绍可以参考如下链接[https://doc.embedfire.com/mcu/stm32/h750prov/hal/zh/latest/book/LTDC_DMA2D.html#ltdc ]()注意选择的是DSI模式控制线会自动使能

以上就完成了Cubemx初始化生成代码即可

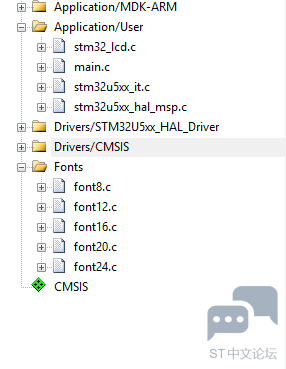

工程结构如下

我们需要先将CubeU5软件包中的stm32_lcd驱动以及字体文件复制到工程中

#define VFP 50
#define LCD_WIDTH 480
#define VBP 12
#define LCD_FRAME_BUFFER 0x200D0000
#define HACT 480
#define VSYNC 1
#define HFP 1
#define VACT 481
#define IMAGE_HEIGHT 240
#define HBP 1
#define IMAGE_WIDTH 320
#define LCD_HEIGHT 481
#define HSYNC 2

宏定义参数以及图像显存地址

static uint32_t SetPanelConfig(void);
static void CopyBuffer(uint32_t *pSrc, uint32_t *pDst, uint16_t x, uint16_t y, uint16_t xsize, uint16_t ysize);
int32_t LCD_FillRGBRect(uint32_t Instance, uint32_t Xpos, uint32_t Ypos, uint8_t *pData, uint32_t Width,
                            uint32_t Height);
int32_t LCD_FillRect(uint32_t Instance, uint32_t Xpos, uint32_t Ypos, uint32_t Width, uint32_t Height,
                         uint32_t Color);
int32_t LCD_GetXSize(uint32_t Instance, uint32_t *Xsize);
int32_t LCD_GetYSize(uint32_t Instance, uint32_t *Ysize);
int32_t LCD_GetFormat(uint32_t Instance, uint32_t *Format);

函数声明
