意法半导体18nm STM32V8震撼登场，获SpaceX星链选用，重新定义高性能MCU未来

[复制链接]

STMCU-管管发布时间：2025-11-19 13:38

技术帖
文章封面:
文章简介:	近日，意法半导体（ST）发布了新一代高性能微控制器（MCU）STM32V8。为要求严苛的工业应用专门设计，STM32V8在意法半导体位于法国克罗勒300毫米晶圆厂生产，采用意法半导体18纳米先进工艺制造，并集成优异的嵌入式相变存储器（PCM），同时该系列产品还在三星晶圆代工厂生产。STM32产品家族应用广泛，被全球数十亿台产品设备采用，涵盖消费电子产品、家用电器、工业应用、医疗设备、通信节点等领域。

STM32V8是首款采用新一代18nm FD-SOI工艺设计的微控制器，集成先进的嵌入式相变存储器（PCM）
被SpaceX星链卫星网络高速连接系统采用
适合工厂自动化、电机控制和机器人等要求严苛的工业应用8 u) O/ m' d1 {. j6 R

近日，意法半导体（ST）发布了新一代高性能微控制器（MCU）STM32V8。为要求严苛的工业应用专门设计，STM32V8在意法半导体位于法国克罗勒300毫米晶圆厂生产，采用意法半导体18纳米先进工艺制造，并集成优异的嵌入式相变存储器（PCM），同时该系列产品还在三星晶圆代工厂生产。STM32产品家族应用广泛，被全球数十亿台产品设备采用，涵盖消费电子产品、家用电器、工业应用、医疗设备、通信节点等领域。

意法半导体微控制器、数字IC和射频产品部总裁Remi El-Ouazzane表示：

STM32V8是目前STM32产品家族中处理速度最快的产品，为在恶劣工作环境下高可靠性运行而专门设计，能够替代体积大并且功耗更高的应用处理器。STM32V8代表了高性能MCU的未来发展方向，能够为工业控制、传感器融合、图像处理、语音控制等要求较高的嵌入式AI和边缘AI应用领域带来增益。

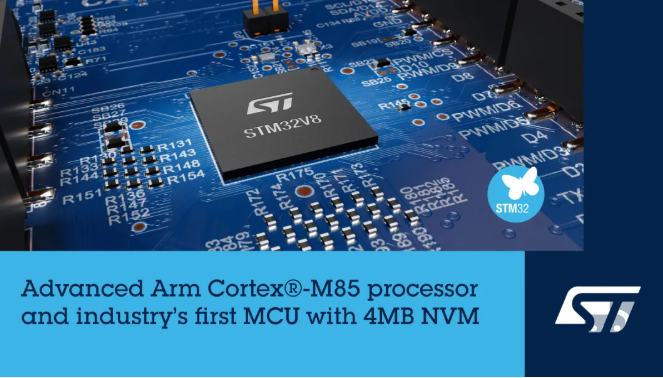

得益于Arm® Cortex®-M85内核和18nm制造工艺，STM32V8的时钟频率高达800MHz，是目前在售STM32微控制器中性能最强的产品。容量更大、速度更快的嵌入式存储器是实现各种安全互联应用的关键特性。FD-SOI制造工艺与嵌入式PCM相结合，即使在恶劣的工作环境下，也能为微控制器提供强大的鲁棒性和可靠性。

低轨道（LEO）的高辐射环境就是其中一种严苛的工作环境。SpaceX公司选用STM32V8芯片设计星链微型激光系统，用于连接在低轨道内高速运行的星链卫星。

SpaceX星链工程部副总裁Michael Nicolls表示：

星链卫星激光系统采用ST的STM32V8微控制器，并成功的部署到太空中，标志着星链网络中推进高速连接项目取得了重大进展。STM32V8的高性能算力结合大容量嵌入式存储器和数字功能，对于满足我们严苛的实时处理需求至关重要，同时，得益于18nm FD-SOI制造工艺，STM32V8为低轨道环境带来更高的可靠性和鲁棒性。我们期待将STM32V8集成到其他产品中，并利用其强大的功能开发下一代先进应用。

STM32V8目前处于入市早期阶段，仅为部分指定客户供货，从2026年第一季度开始向OEM大客户供货，随后逐渐扩大供货范围。

技术信息
STM32V8采用Arm® Cortex®-M系列中最新的性能最高的Arm® Cortex®-M85内核，能够处理复杂的应用，同时保持极高的能效。

意法半导体的绝缘体上硅（FD-SOI）技术具有卓越的能效和稳健性，支持最高140°C的结温。

STM32V8的相变非易失性存储器（PCM）拥有目前市场上最小的单元尺寸，可实现4MB的嵌入式非易失性存储器（NVM），并在保持出色成本效益的同时提供高集成度。

新产品通过利用STM32 Trust框架以及最新的加密算法和生命周期管理标准集成了先进的安全功能。STM32V8的目标是获得PSA 3级认证和SESIP认证，加快即将发布的《网络弹性法案》（CRA）的认证过程。

STM32V8支持3.3V电平为工业应用带来了很多好处，包括更低的功耗、更好的信号完整性，以及集成现代工业通信标准。

新微控制器集成了专用加速器，包括图形加速器、加密/哈希加密加速器，并集成了大量的IP模块，包括1Gb以太网、丰富的数字接口（FD-CAN、8/6通道xSPI、I2C、UART/USART、USB）、模拟外设和定时器。

作为MCU级的STM32V8可以提供MPU级的处理性能，同时支持裸机或基于RTOS的开发项目，实现更好的系统行为、启动时间、资源利用率和攻击防御能力。

新微控制器支持包括STM32Cube软件开发和交钥匙硬件在内的STM32开发生态系统，交钥匙硬件包括Discovery套件和高性价比的Nucleo评估板。
