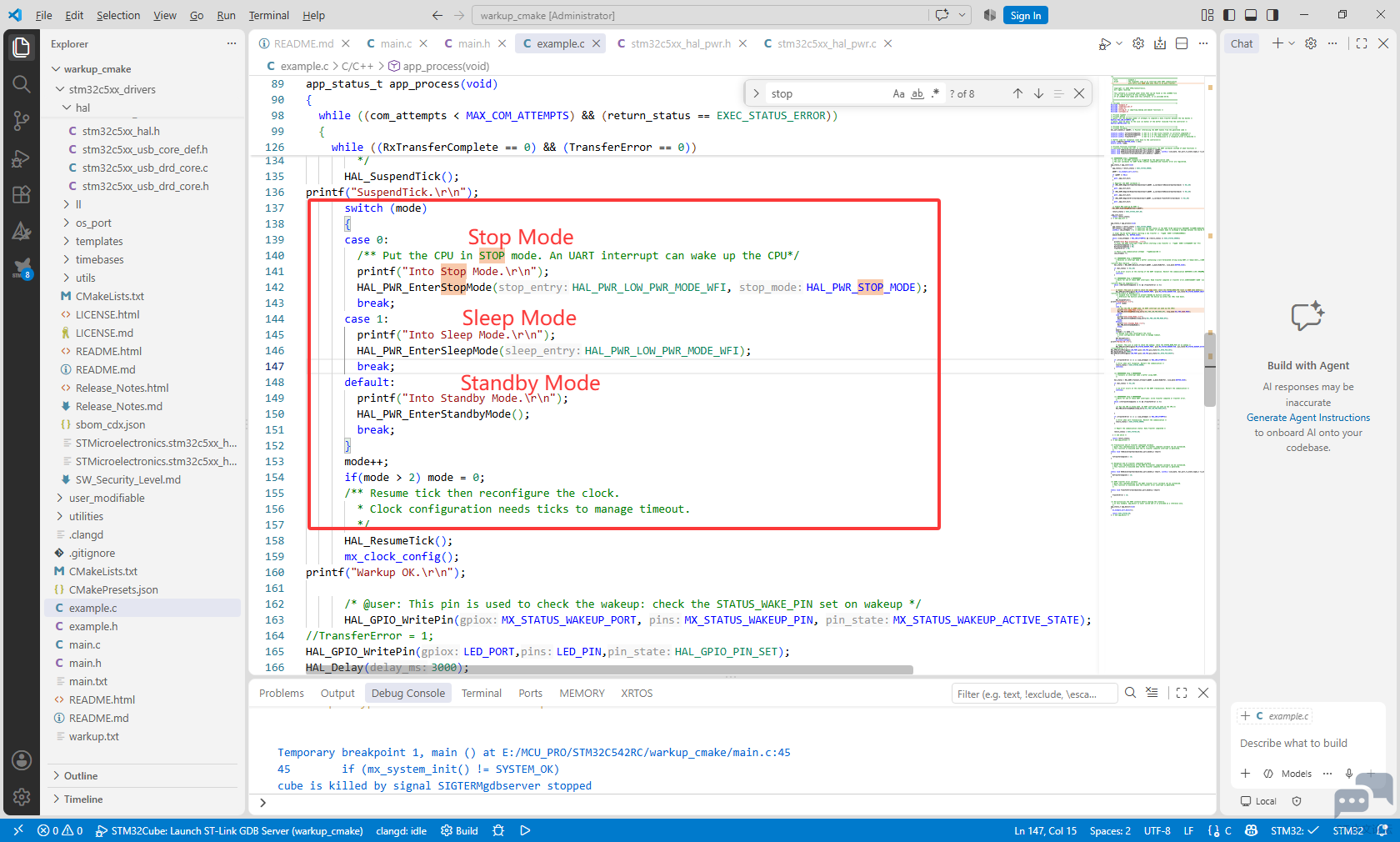

低功耗测试是在官方warkup_form_stop例程基础上添加了部分代码实现的,其代码如下: 1 G( R. u6 [/ H- {

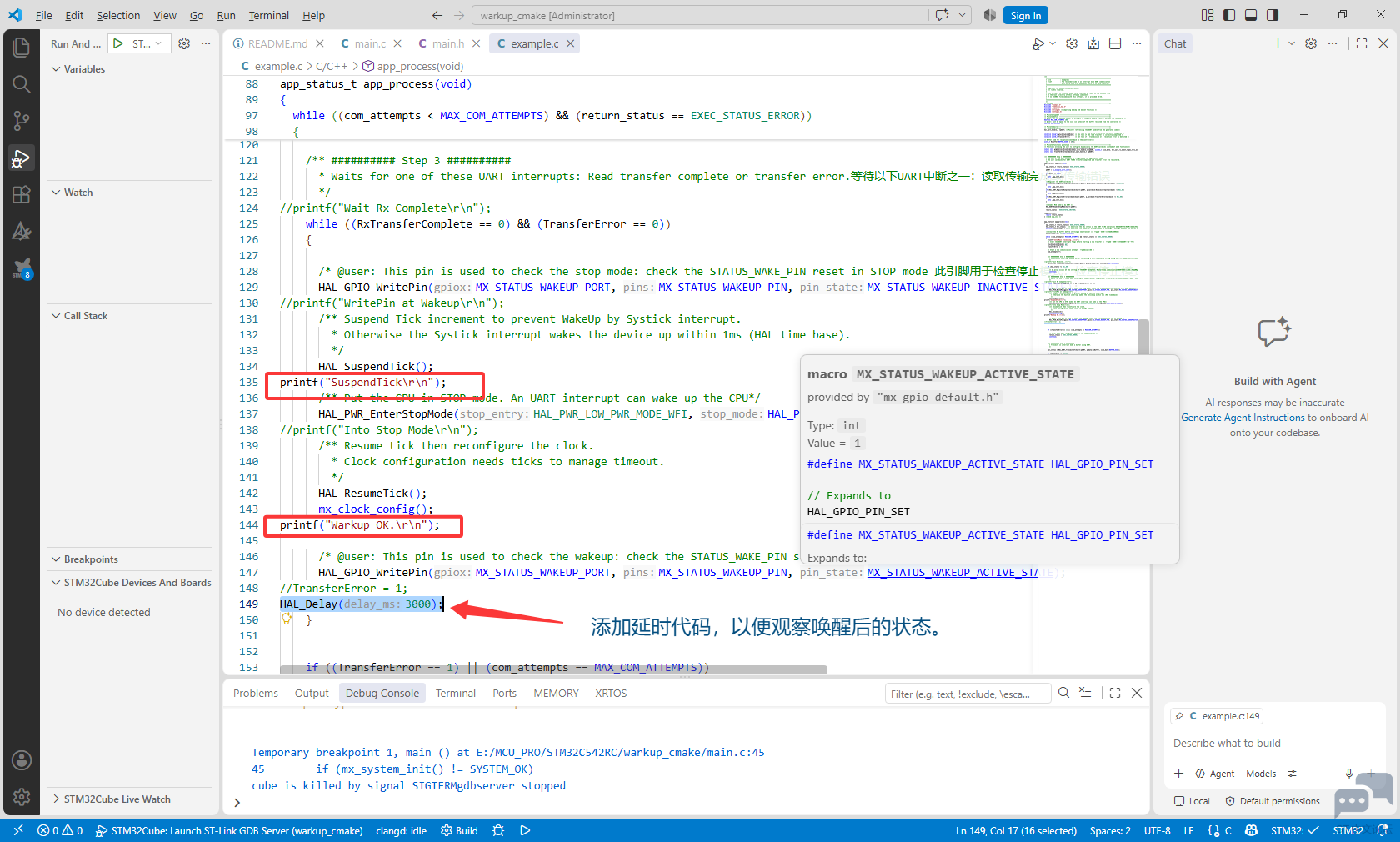

* d5 }2 n0 z6 a! v) l3 { 原例程是唤醒后立即又进入了Stop模式,为了便于观察,我添加了延时代码:+ j2 j, d+ \& `7 H

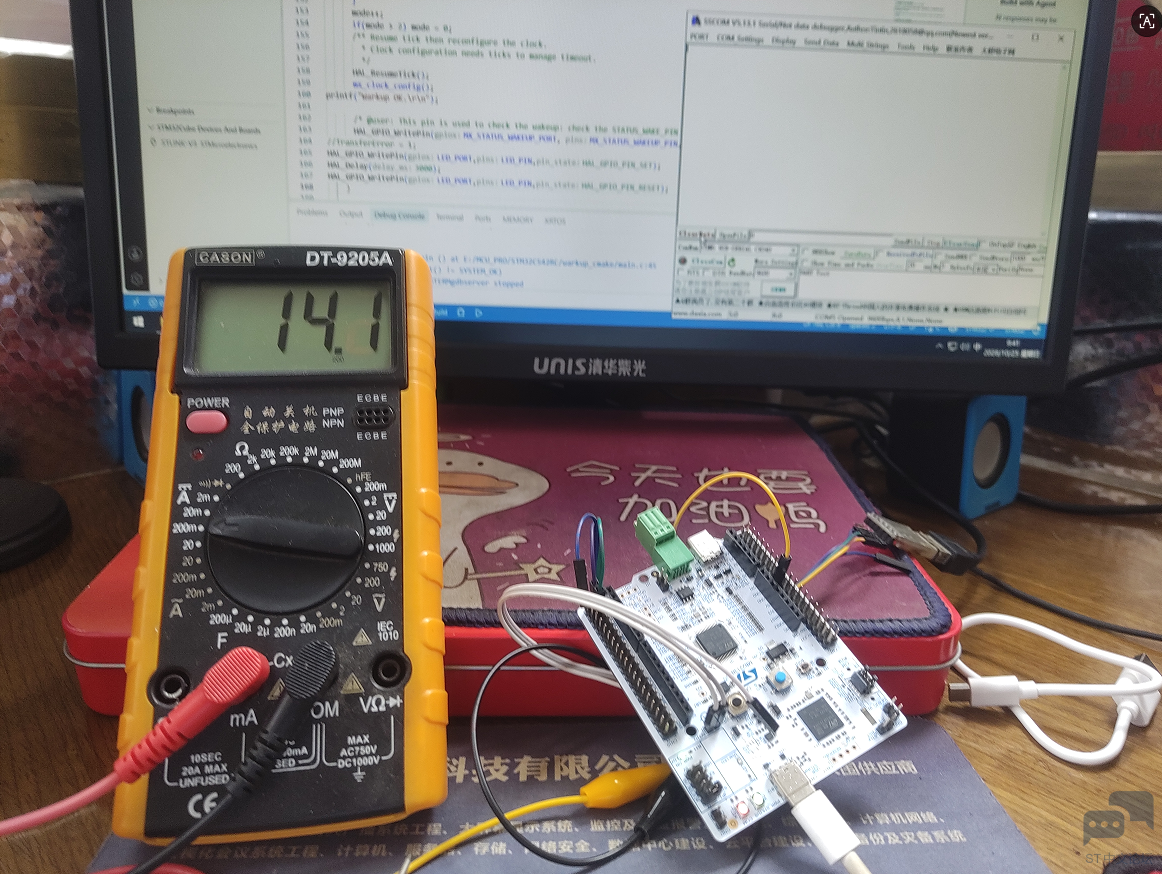

在进入主循环之前,我添加了一段LED闪烁的代码,以便观察正常工作时的电流,此时为14.1mA:! V( d9 j; A3 c0 D- x' q, T- D

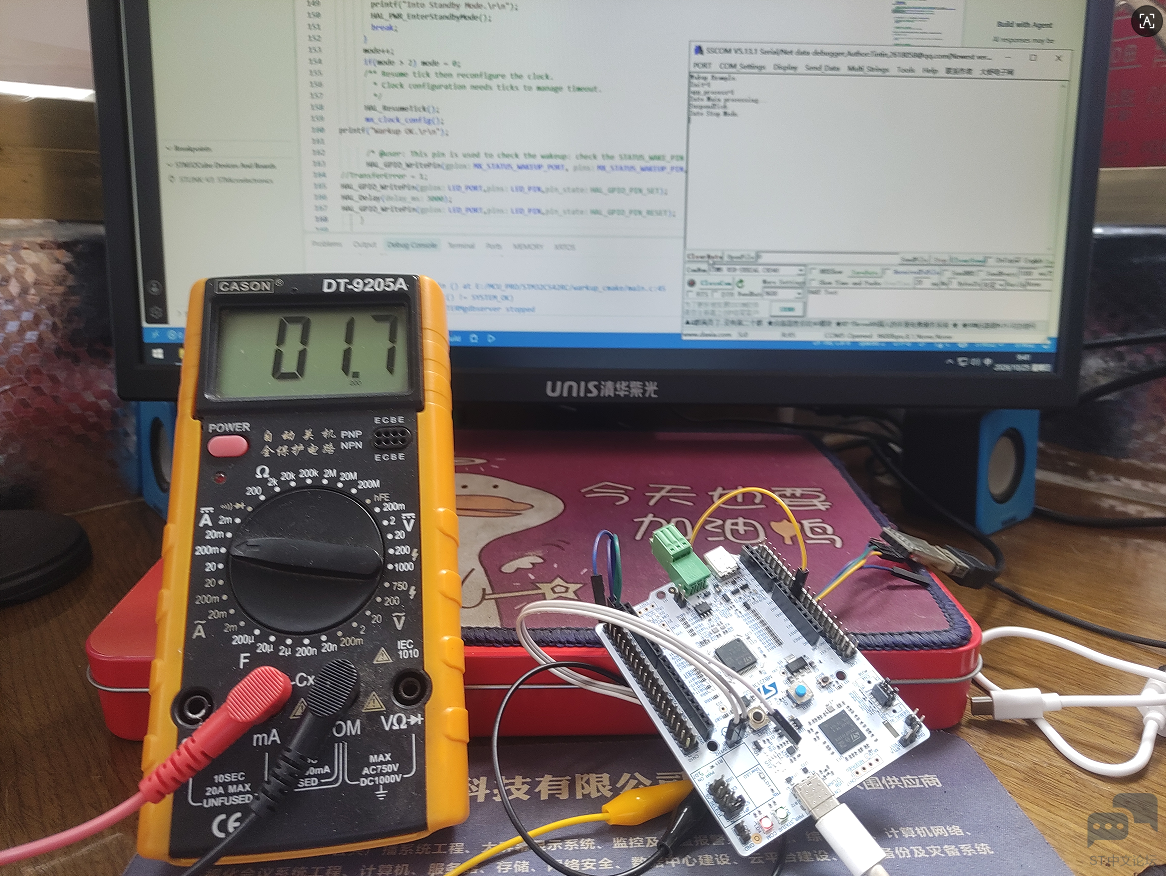

+ y) f* j9 ?0 |* A$ E 之后便自动进入了Stop模式,此时的电流为1.7mA:

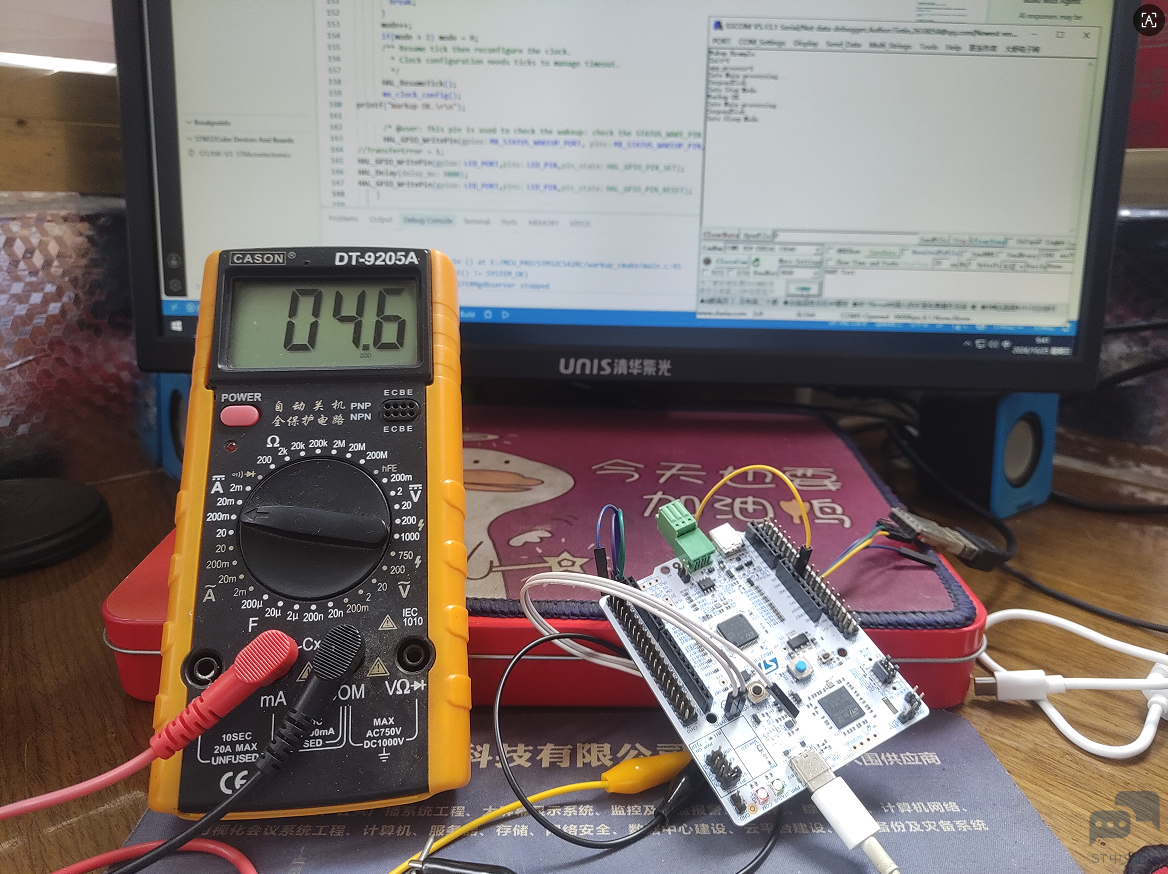

9 m B& D# H4 {9 \# | 通过串口助手发送信息唤醒开发板,延时3秒之后便进入了Sleep模式,此时的电流为4.6mA:. _& n, D3 s1 q: J+ {8 w

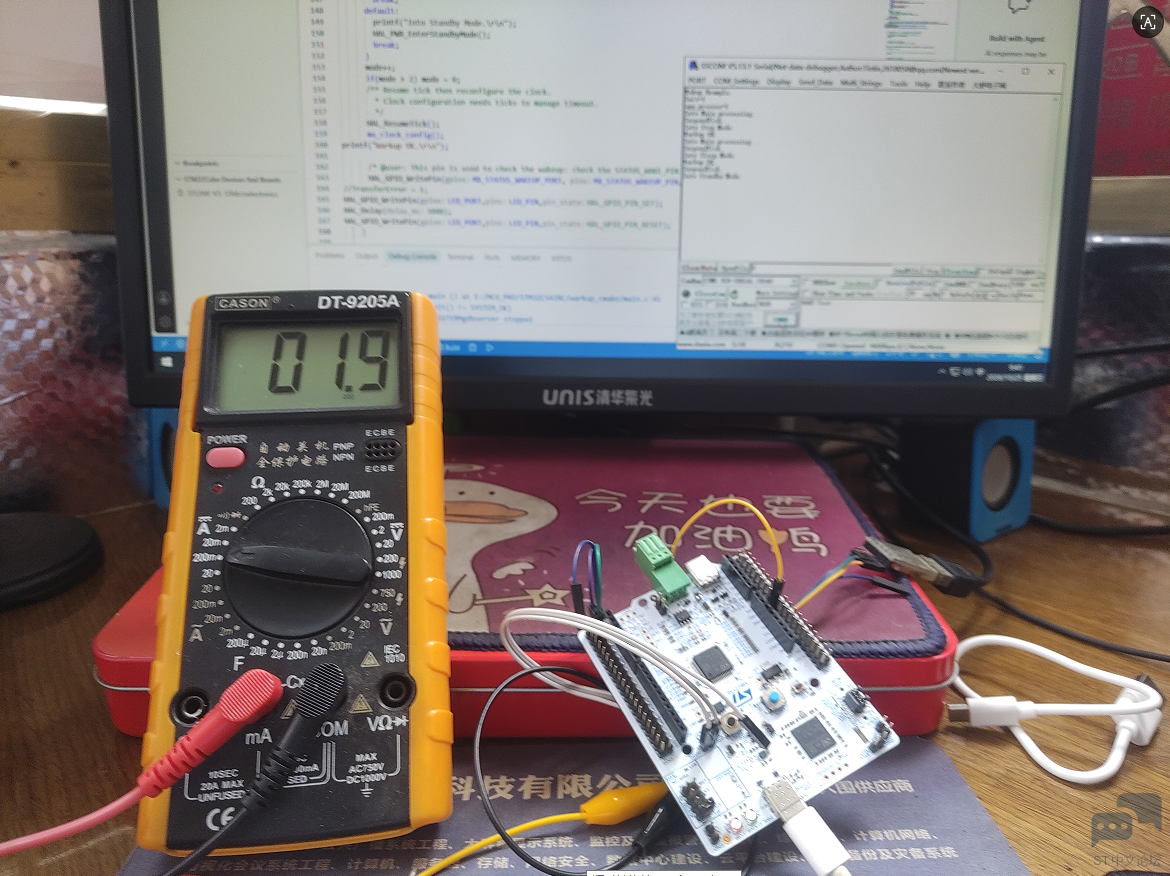

再次唤醒之后,自动进入了Standby模式,此时的电流为1.9mA:

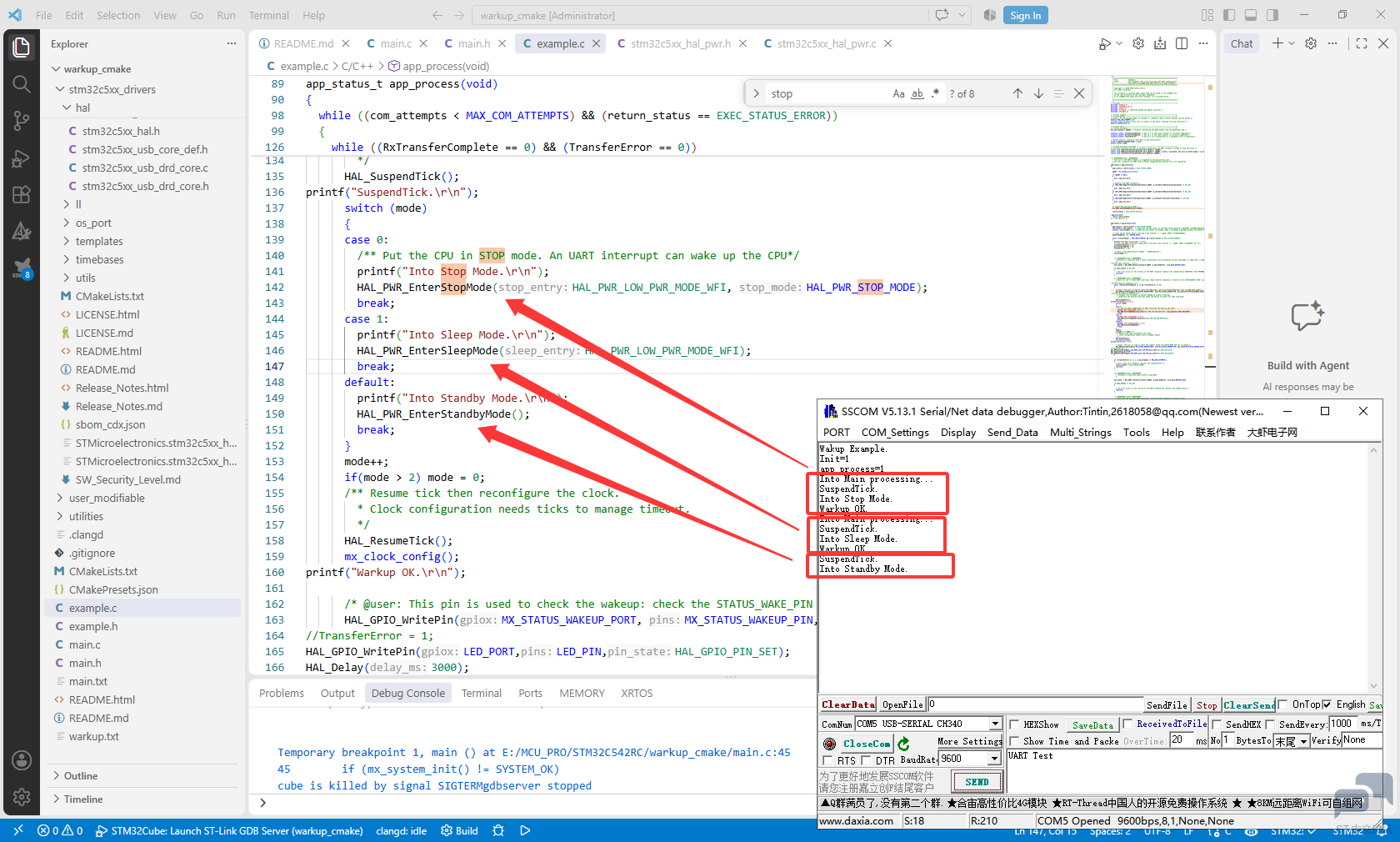

% X H' `) A" B0 u- k" X" H 之后无法再次通过串口来唤醒,只能复位重启开发板。三种低功耗模式对就的串口信息如下:
) E$ S+ q6 p9 B2 I- v 本次测试的视频如下: |
