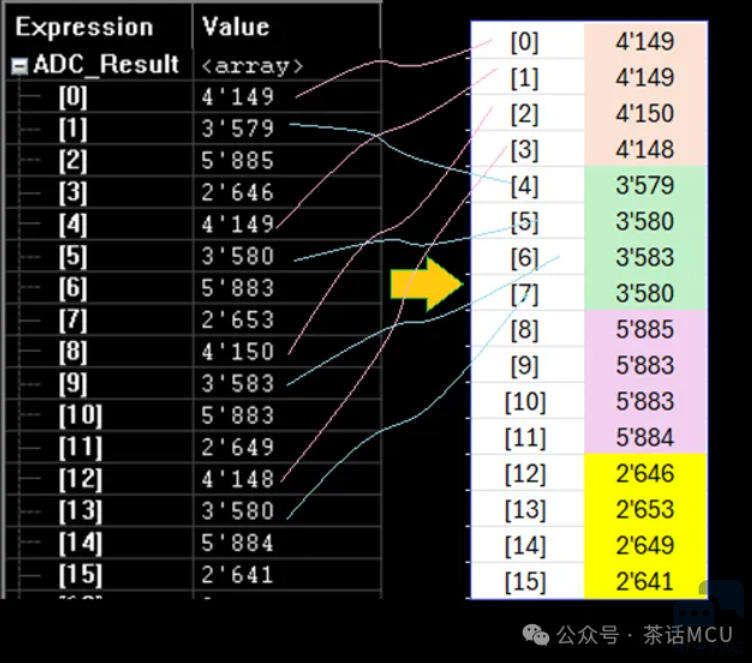

现在假设有这样一种应用场景，ADC模块对4个模拟输入信号进行多次扫描采样，并开启DMA对ADC结果的搬运。一般来讲，我们多次扫描转换后的结果经DMA搬运后，在内存中的存放结果往往是下图左边图示的样子。结合下图，我们不难看出ADC对对4个通道各采样了4次。

那有没有一种可能，ADC的采样动作不变，经过DMA搬运后的转换结果在内存中的摆放像上图中右边排列的样子呢？即最终各通道的转换结果各自占据一块区域，互不穿插干扰。

对于这种需求，STM32家族中有些系列的通用DMA支持DMA 2D功能，即DMA可以基于‘块’做地址偏移，在传输过程中自动调整不同块的传输起始地址；同时块内的数据访问地址的步进支持灵活编程，可进可退，而不只是固定地仅支持1个数据单位的地址递增。比方STM32U5系列、STM32H5系列等的GPDMA的部分通道就支持DMA 2D功能。【注：STM32系列中部分系列还有针对图形应用的专用DMA 2D模块，不要跟这里聊的GPDMA 2D功能混同】

下面使用STM32U575开发板，基于前面提到的需求，演示一下实现过程，让大家对DMA 2D功能可以有更直观的了解。此处使用TIM1的更新事件触发ADC1的4个模拟通道的模数转换，ADC结果经GPDMA搬运到指定内存。GPDMA 工作在2D模式。最后期望的结果就是4个通道的转换结果分别被摆放到各自的内存区域，在内存里4个通道的结果互不穿插。

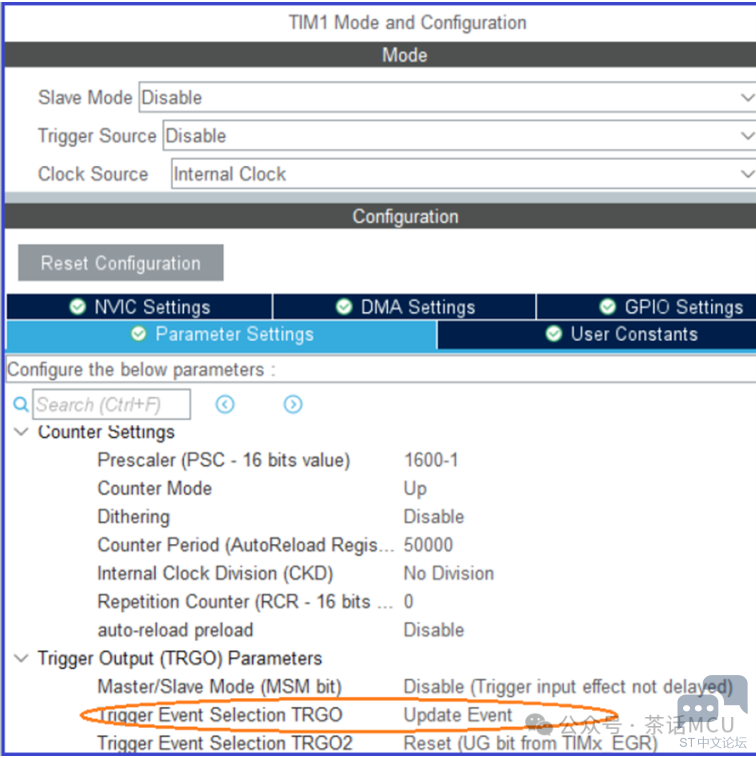

现在使用STM32CubeMx进行配置。下面TIM1的配置，它的任务就是周期性地产生更新事件去触发ADC的转换。

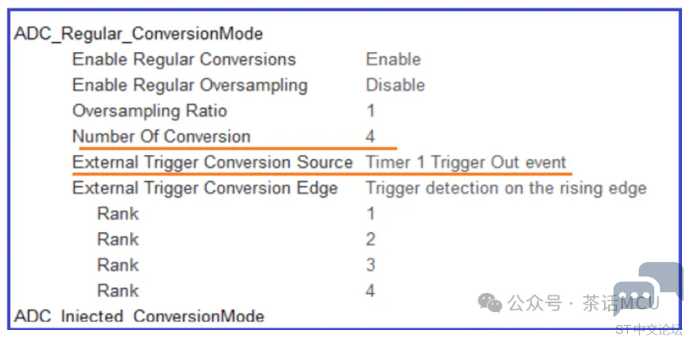

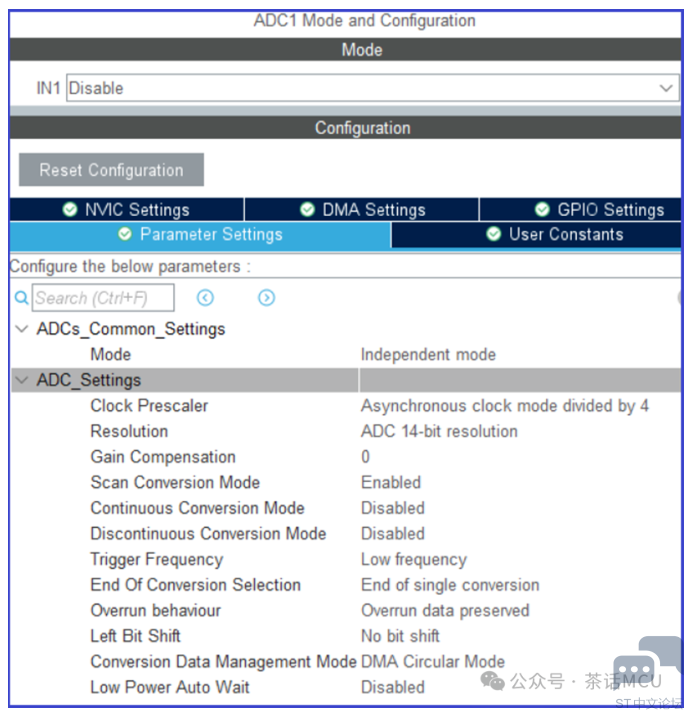

下面是ADC1的基本配置，启用4个通道的常规转换、可以申请DMA,其转换经TIM1触发。

这里使用STM32U5片内GPDMA1,选择支持DMA 2D模式的channel 12来做ADC结果的搬运。DMA使用标准请求模式，实现从外设到内存的传输，源端、目的端的数据访问宽度均为‘字’。

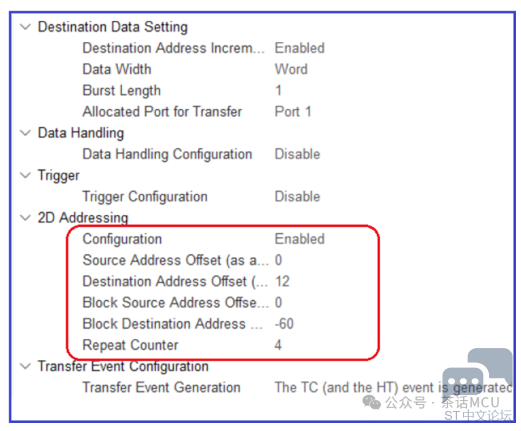

重点关注下面2D Addressing的配置。其中，offset的数据都是以字节为单位，可以正可以负。访问往高地址迁移时偏移量为正，反之为负。Repeat counter是指DMA要完成的块传输的次数或个数，这里为4块。

完成配置后，创建工程。仅需添加下面两行HAL库代即可验证结果。

HAL_ADC_Start_DMA(&hadc1, (uint32_t *)ADC_Result, 4);

HAL_TIM_Base_Start(&htim1);

注：GPDMA做4次块传输，每块【轮】传输4个数据，共传输16个数据。

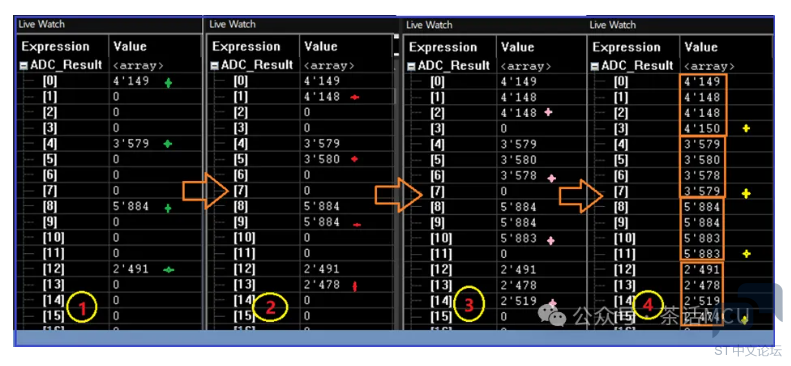

下面是GPDMA传输过程中ADC结果依次在内存中呈现的结果。最右边的就是ADC结果在内存中的最终摆放情形。显然，4个通道的数据被DMA摆放在各自的区域。

这里重点是借助上面演示介绍一下DMA 2D的功能，更多细节还得回头去研究STM32手册，算是抛砖引玉。我们可以在必要时对DMA 2D功能加以灵活运用，给自己的应用带来方便的同时又提升芯片性能。
