1.RTC是什么
RTC，英文全称：Real-time clock，中文名称：实时时钟，是指可以像时钟一様输出实际时间的电子设备，一般会是集成电路，因此也称为时钟芯片。

很多CPU中都已集成RTC系统，且有许多独立的外接RTC芯片可用于实现RTC功能。

4 e& ~1 T9 ~( {6 C/ x6 b总之，RTC只是个能靠电池维持运行的32位定时器，并不像实时时钟芯片，读出来就是年月日。

实际上，RTC就只一个定时器而已，掉电之后所有信息都会丢失，因此我们需要找一个地方来存储这些信息，于是就找到了备份寄存器。因为它掉电后仍然可以通过纽扣电池供电，所以能时刻保存这些数据。

  m( M0 {" d# Z- b8 J/ X( d" v  P
2.RTC的优缺点
' P( \8 T. H$ \. ^; u+ C2 VRTC的作用是：可以提供稳定的时钟信号给后续电路用。主要功能有:时钟，日历，闹钟，周期性中断输出，32KHz时钟输出。

具有功耗低的优点，不能直接读出具体时间，只能读出秒数，根据秒数计算出当前时间。

) Z3 V- [5 j  r+ }主要性能指标
+ O7 Q3 I7 ?2 k: w# Z3 P7 ~
控制方式：二线制，三线，四线制。
5 N' H& D4 `- l
; t; q5 L, d% Q晶振：分内置晶振和外置晶振。
* |, L9 Y/ ~/ X, o# b- A
耗流，时间微调范围，时间精度以及是否有TTF功能

3.RTC使用方法

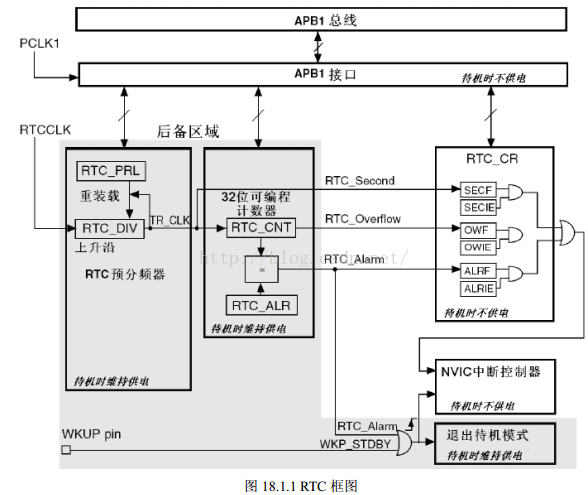

RTC只是一个时钟，但与RTC相连的有两个系统时钟，一个是APB1接口的PCLK1另一个是RTC时钟。这样，RTC功能也就分为两个部分：第一部分，APB1接口部分，与APB1总线相连，MCU也就是通过这条总线对其进行读写操作。另一部分，RTC核，由一系列可编程计数器组成，这部分又再细分为两个组件：预分频模块与32位可编程计数器。预分频模块用来产生最长为1秒的RTC时间基准，而32位的可编程的计数器可被初始化为当前的系统时间。

. {( n8 j5 h( b$ v3 t

RTC核心模块

6 w  [# c) E9 K5 |第一模块：预分频模块（可编程产生1S的RTC时间基准TR_CLK）20位的预分频器，在RTC_CR中设置相应允许位，会在TR_CLK周期中产生一个秒中断。
, w2 l- a# u5 g6 w: v4 C
第二模块：32位计数器（可初始化当前系统时间）

闹钟寄存器：
+ W! \4 p6 x3 f$ ]$ b+ `5 k
9 t. \! n2 J" z$ r" {系统按TR_CLK周期累加并与存储在RTC_ALR寄存器中的可编程时间比较，如果RTC_CR控制寄存器中设置了相应允许位，比较匹配时将产生一个闹钟中断。
+ S' q/ Q( K& |  I
1 \8 P! e$ B. r8 v
! p! b1 f6 }4 V" T: `: b0 I* N由于RTC内核完全独立与APB1接口，软件只能通过APB1的接口访问RTC的预分频值、计数器值和闹钟值，相关的寄存器值是在APB1时钟进行重新同步的RTC上升沿被更新，所以在读取RTC寄存器曾经被禁止的APB1接口前，必须等待RTC_CRL寄存器的PSF位被置1


: R- L& B# H3 @1 C: y8 MRTC控制寄存器（控制中断用，秒中断）

5 b# X* ]4 x: M9 vRTC_CRL：
5 z3 i3 U: R3 r
' M' f% F* x1 O0位：进入秒中断后，可判断该位为1决定发生了中断，必须写0清除
1 j, l/ X4 q! [6 I0 f  W7 _( i- x
* n+ w- k. R4 E& i! x4 o. H# [3位：寄存器同步标志位，没有同步之前，不被允许修改RTC_CRT/CRL的值，必须先判断该位为1时，同步了。
& e  d. e  v/ Q
4位：在修改RTC_CNT/RTC_ALR/RTC_PRL的值前，必须置该位为1，进入配置模式。

8 {( U0 F  V( }, K* u5位：RTC操作位，由硬件操作，软件只读，判断该位为1时，表示上一次操作已经完成，才可进行下一次操作。


RTC_CRH：0-3位置1，允许溢出中断、闹钟中断、秒中断。
" _& m$ A( j' p; ]/ a1 k- L& I
RTC预分频装在寄存器
" C6 [, X+ F8 e2 \
4 \4 e& a: ?9 l" B9 T4 T, S9 K他俩是配置RTC时钟分频系数的。
( A0 _1 Q. |' }1 E0 W
TRC_PRLH：低4位有效，存放PRL的19-16位
/ I) a* p9 v% d1 ~& r
4 ]2 U2 w/ N6 r+ M; zTRC_PRLL：存放PRL的前16位

8 d& H; g6 a% c( k+ Q" ?$ L- t
) _1 }- W& s8 h8 R  XRTC计数器寄存器RTC_CNT（2个16位寄存器组成，共32位RTC_CNTH、RTC_CNTL：用来存放秒钟值）

1 ^6 ~* y9 p. v! e* a+ A
RTC闹钟寄存器：（2个16位寄存器组成，共32位）
- T" m. m& S, Q* q" b
RTC_ALRH、RTC_ALRL：
( v  B8 q8 ^- ]4 m% ]- H% K7 M6 `2 z
  h" ^6 m$ K3 P! N用来记录闹钟产生的时间，当RTC_CNT与RTC_ALR的值相等时，则产生闹钟中断，条件是使能了中断且进入了寄存器的配置模式了。
/ A% A: s( @* ?( a3 o7 J
9 y8 T  ~1 A# x; c+ V+ }( A3 k备份寄存器（存储RTC相关信息，待机模式被唤醒等操作备份区域不会被复位）

% N/ `( t- u+ Z5 ?& l执行如下操作对备份寄存器和RTC进行访问
' L) \1 b) O9 x3 x7 Q- L4 c& ^4 R
& a" S2 D" h! D- |; P1）设置寄存器RCC_APB1ENR的PWREN和BKPEN位打开电源和后备时钟
# y% X7 f. C5 [1 W) S/ q& P
/ e6 G# V/ v) \3 M9 O2 w2）电源后备寄存器（PWR_CR）的DBP位使能对后备寄存器和RTC的访问。

, Y9 f% r3 \# e2 T$ i
2 V% }2 M. E) A/ E7 w1 L( P# ~- a4.使用步骤：

7 K/ j" g8 F" X5 q! ^% S0 K1 l1)因为RTC模块和时钟配置系统处于后备区域，这样做的好处是系统复位或从待机模式唤醒后，RTC的设置和时间维持不变。所以首先需要判断备份区域是否为第一次设置，如果是，则进行RCC相关寄存器的设置，如果不是，则不需要配置。
( L3 I7 x: u& D) s' _
如何判断是否为第一次，那就在配置完成的最下面，向备份区域随便写一个数据，在开始配置的时候，去读一下备份区域的这个字节，如果存在，则已经配置了，如果不存在，则需要相关配置。
# a% `' J7 f( P
接口函数BKP_ReadBackupRegister(uint16_t BKP_DR)，入参函数可以是随便的BKP_DR其中一个寄存器，等到写的时候，也是写在这个寄存器中。
1 X7 f( u$ u4 c; m
7 J& Z( X2 h# w$ J1 \: `8 J2）执行如下操作对备份寄存器和RTC进行访问
, _1 D7 z5 ~, Y
( s8 t  f" ]& K2 D0 Z# S
a.设置寄存器RCC_APB1ENR的PWREN和BKPEN位打开电源和后备时钟
2 r/ {( j' K1 o. O8 |
: I- p7 t; c3 Q. t8 |# P: uRCC_APB1PeriphClockCmd(RCC_APB1Periph_BKP|RCC_APB1ENR_PWREN,ENABLE);

$ D+ p2 L  _6 Zb.电源后备寄存器（PWR_CR）的DBP位使能对后备寄存器和RTC的访问。
, R+ G1 ~, o  p% S
2 G# T- |( U+ Y4 X: |后备区域可以维持系统复位或从待机模式唤醒后RTC的设置和时间不变在设置时间之前，需要取消备份区域写保护，以防止对备份区域意外写操作。

" V+ w* t* w; p; H" D' R! k2 bPWR_BackupAccessCmd(ENABLE);
& K. b0 O2 C) D- W" x


4 t( s8 }0 [. F, [3）在取消备份区域写保护之后，可以先对这个区域复位，以清除前面的设置。

BKP_DeInit();
0 ~, ]8 {9 A% Z7 J. b

  t" d4 p! t. ?# M/ ^
4）备份区域控制寄存器RCC_BDCR
$ k5 c4 q( o  I( H' J% p1 [
作用：RTC的时钟选择及使能设置。所以在操作RTC之前先应通过此寄存器选择RTC的时钟源。选择LSE时钟，因为LSE为外部低速时钟，比内部时钟稳定。
/ f7 `) X( M3 }# a  X( N) l
RCC_LSEConfig(RCC_LSE_ON);

1 a( z3 V& D; D+ a可以通过while(RCC_GetFlagStatus(RCC_FLAG_LSERDY) == RESET)接口判断晶振是否正常运行。

4 M% f4 f7 ?! p0 @
5）开启RCC时钟

RCC_RTCCLKConfig(RCC_RTCCLKSource_LSE);
! f5 L; x* z6 r8 I) ?1 j
2 U- z5 i+ ~% g, O/ ^; O/ o9 I
6）使能RTC时钟
' a- m% I4 e+ e1 ]7 E
RCC_RTCCLKCmd(ENABLE);
5 N9 e/ z7 H9 K0 v+ f

! M. f" ]# W, `1 w9 G! K  Q7）等待最近一次对 RTC 寄存器的写操作完成与RTC 寄存器同步完成（每对RTC寄存器进行一次操作，都要调用这些接口）
! N  j- v( n+ j0 }) _& x8 `
5 e: ]6 d% y& v0 IRTC_WaitForLastTask();

RTC_WaitForSynchro();


3 J5 i/ L, Z: K3 ]5 j' s
" x8 j  B  }1 k( |& T8）使能 RTC 秒中断
) [) }0 C  |& v) T1 K' v
! S& i$ j2 c$ K) B8 E+ E' ORTC_ITConfig(RTC_IT_SEC,ENABLE);


/ x& z" P0 ^5 P7 X) U  ~, F
) r- X0 ^3 r2 u5 E! h$ [6 ?9 W9）设置 RTC 预分频的值

2 ]! _5 E0 r3 t4 M% {RTC_SetPrescaler(32767);
) y+ O" J1 d2 C
+ \# i7 ^" u8 k2 d( I关于STM32定时器怎么计算重装值和预分频
分频值是是指你将系统时钟的频率减小，假设时钟频率是72Mhz，然后分频值是7199，现在你的定时器值就是10kHz，
; v6 N, i7 i6 n# F) z
表示每计一个数，然后过了1/（10^4）秒，然后你的重装值就是你的时间了，如果值是9999，就表示定时时间为1s。


10）编写函数，设置想要让RTC从何时开始的时间，如2016年7月12日18点28分，要把这个时间从1970年1月1日0时0分0秒开始到此时的总的秒数计算出来。然后通过RTC_SetCounter();接口设置初始时间。

11）然后在RTC中断处理函数中，通过判断RTC中断类型，RTC_GetITStatus(RTC_IT_SEC)!=RESET，还要记得清除标志位RTC_ClearITPendingBit(RTC_IT_SEC);。在此中断函数中调用一个获取当前时间的接口(自己写)，在此接口中调用RTC_GetCounter()官方接口，获取当前的总秒数，在把秒数计算出当前的时间。总的来说就是每秒进一次中断，中断中获取一次当前从寄存器中读出的秒数，再根据秒数把秒数计算出当前时间。
