【经验分享】STM32硬件IIC操作

[复制链接]
STMCU小助手 发布时间:2022-1-25 21:49
Stm32具有IIC接口,接口有以下主要特性
多主机功能:该模块既可做主设备也可做从设备
主设备功能
C地址检测
产生和检测7位/10位地址和广播呼叫
支持不同的通讯速度
状态标志:
发送器/接收器模式标志
字节发送结束标志
总线忙标志
错误标志
2个中断向量
可选的拉长时钟功能
具单字节缓冲器的DMA
虽然很多人说STM的硬件IIC不好用,但是对于这么一个设备去探索一下还是很有必要的,指不定哪天就用上了呢,
IIC借口一共有九个寄存器,比较重要的几个寄存器分别如下

+ |6 L! v) `) N! W9 t# i; W; q

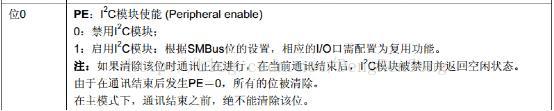

1.       CR1

2 L' T% @- W& q( @2 Q: u+ x
/ p, g0 @9 i+ \# d/ ]' B' \( U
* a0 g4 Y, T; b' |; L3 k/ r

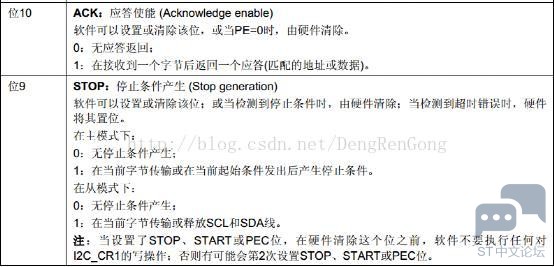

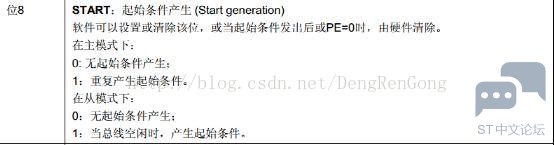

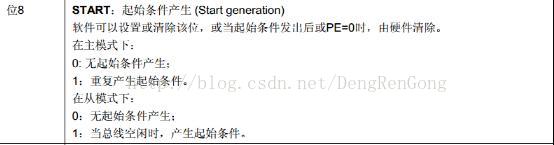

由这几个位我们可以正常产生标准IIC的START条件STOP条件,ACK与NOACK

9 F0 v* d% Y, L  D* S
CR2
7 n3 U2 B/ b# N. b0 K5 R
4 i0 Y7 f. }) B

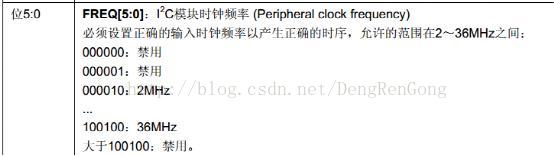

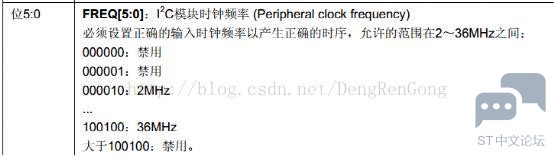

控制IIC的通行频率

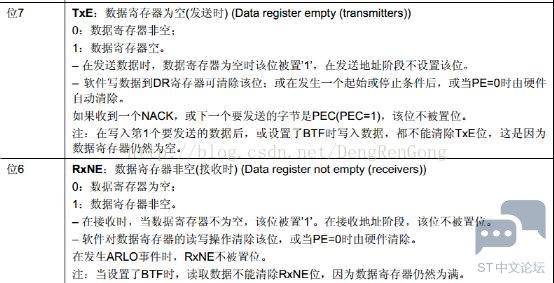

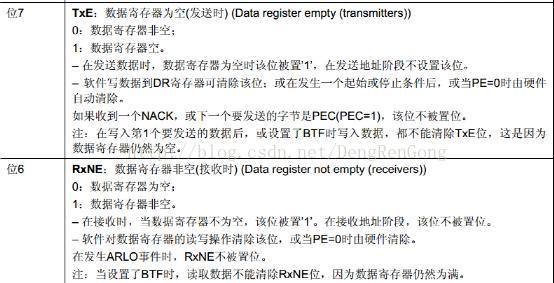

这两位检测IIC总线是否收到数据

) h6 s3 P1 t3 r6 c  E$ y6 o. u
* U) g' M1 P3 h  ]8 O5 T4 |
0 f; v  I6 x) f4 y  p2 C! Y
2 S& d) O9 J; v! x- \" |2 F
+ @7 _6 l% n! g1 i4 Y. ]
1.       对于硬件IIC的初始化流程包括
1.       配置IO口,配置为GPIO_Mode_AF_OD模式
2.       选择IIC模式
3.       选择是否使能自动应答以及设备地址长度
4.       设置IIC总线的传输速率
2.       硬件IIC的读写操作其实逻辑上和标准总线类似,也是发送地址等待ack发送数据等待ACK,但是因为有硬件的自动参与,所以我们不需要延时了

2 v: k0 R& p3 l" F) J* Z) {
具体代码如下
  1. void HmcIICInit(void)
    ( `  K- J% a. G1 O& O6 _9 B
  2. {" p$ p. a) S3 E7 o9 @5 P- r
  3.         /*GPIO初始化*/
    . t, E2 p  @" e9 y4 Y0 O* G) X
  4.         GPIO_InitTypeDef GPIO_InitStructure;
    * p( _! |9 u* k- E
  5.         /* 配置硬件IIC需要的变量 */ ! c, u( h) X8 U  r* a$ t7 L
  6.         I2C_InitTypeDef I2C_InitStructure;
    , D; {) s: `. G# y( x% c+ s
  7. ' V& V/ u+ I# P6 }  O) V  a+ T
  8.         /* 使能与 I2C1 有关的时钟 */( _4 X6 S) t7 N# ~) r. ~
  9.         RCC_APB2PeriphClockCmd  (RCC_APB2Periph_GPIOB,ENABLE );
    9 N6 A$ Y/ P2 x: ]5 U4 V
  10.         RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1,ENABLE);  6 K; ~0 }% @8 Y

  11. + k7 I" n( p& q( I
  12.         /* PB6-I2C1_SCL、PB7-I2C1_SDA*/
    ( A9 p2 }$ V7 F) A& A
  13.         GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7; ( A0 T# G( J7 D5 E# W% p3 Q
  14.         GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    7 [+ \1 u, y  ?0 [+ X- f0 N
  15.         GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_OD; 5 A  R/ r$ U5 u: [6 Y  m* W! R. N
  16.         GPIO_Init(GPIOB, &GPIO_InitStructure);
    % b6 Z2 e8 d8 u( f0 F$ t
  17. , C* ]7 Z$ x- [) X' j$ ^% I
  18.         /*IIC外设初始化*/
    ) L* ]5 y# f2 u3 j1 R5 u+ H5 }$ O" y
  19. ) Y9 x+ |+ j4 o- N3 O& B8 C6 [
  20.         /* I2C 配置 *// A% z6 C0 B4 P# d; F( y
  21.         I2C_InitStructure.I2C_Mode = I2C_Mode_I2C ;     //配置为普通IIC模式
    & E/ h$ X, B" A$ Z# v; ]
  22.         //I2C_InitStructure.I2C_DutyCycle = I2C_DutyCycle_2;
    ' D# y6 G6 f& e" Y3 w9 H
  23.         //I2C_InitStructure.I2C_OwnAddress1 = SlaveAddress;
    , i/ n- w1 x% E6 {; z
  24.         I2C_InitStructure.I2C_Ack = I2C_Ack_Enable;  //使能自动应答   9 i7 v: Z2 Y& a9 |9 S$ k
  25.         I2C_InitStructure.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit; ' B7 }, h' U$ y. \3 z; ]  c
  26.         I2C_InitStructure.I2C_ClockSpeed = 50000;   //5K的速度?; l+ |1 w& C# u, ?% H

  27. " |1 F1 Y1 O: T5 l: d  S

  28. 0 S; Q8 v- M( U3 G2 @! z
  29.         /* I2C1 初始化 */; E2 S2 k1 O$ i
  30.         I2C_Init(I2C1, &I2C_InitStructure);
    ) e% T! t! u. g+ W
  31. 9 V- }0 F2 F2 Q& L9 @
  32.         /* 使能 I2C1 *// p- }% A5 F5 ~4 r& s5 Q) Y) `! \
  33.         I2C_Cmd  (I2C1,ENABLE);
    ! y" K& E9 M, u  z' e
  34.         /*允许应答模式*/& K) R5 e3 O. ~" m- D9 Z# m
  35.         I2C_AcknowledgeConfig(I2C1, ENABLE);   + p  B+ ]0 V: {' Y4 A* [
  36. }
    ( h1 h2 Y) }* h

  37. / {# o$ g) \4 s; Q1 R2 D+ t
  38. void HmcByteWrite(u8 addr,u8 dataValue)" P+ Z/ C/ K3 b2 r) c
  39. {
    2 c3 R3 d1 a# G/ m7 z
  40.         I2C_GenerateSTART(I2C1,ENABLE);
    6 r7 J6 K0 k! @

  41. 0 c! q3 N1 G# Z' u+ H, C
  42.         while(!I2C_CheckEvent(I2C1,I2C_EVENT_MASTER_MODE_SELECT));
    " m! C& v+ Y4 e% ?! D

  43. ) B: |+ \* Z& N) W' T0 q
  44.         I2C_Send7bitAddress(I2C1,HMC_ADDR,I2C_Direction_Transmitter);7 j6 ?3 Y( L, D# ~* J
  45. 8 N7 F0 {9 D3 f$ o6 ]) g
  46.         while(!I2C_CheckEvent(I2C1,I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED));
    8 }1 }# `% r5 j/ ?# p& q+ u

  47. " T6 ^" [( I+ c! ^  Z  w  c
  48.         I2C_SendData(I2C1,addr);
    $ a. g5 x( x. ^: o6 O/ ?# l
  49. ' C# h3 r- z$ b7 D- H& R0 F, k
  50.         while(!I2C_CheckEvent(I2C1,I2C_EVENT_MASTER_BYTE_TRANSMITTED));3 y0 a5 M4 S! q% \5 Q4 Z9 D  H9 g' S" t
  51. ) O! Y+ C" `% b5 G6 u' @' [
  52.         I2C_SendData(I2C1,dataValue);* R% d( I9 e4 \3 ~% e5 ~

  53. ) \+ Y5 l' b$ I1 ?( j4 Y
  54.         while(!I2C_CheckEvent(I2C1,I2C_EVENT_MASTER_BYTE_TRANSMITTED));& Y4 [% V5 A) u, T6 Z. y8 t, w

  55. ! K; y6 ^. {" O, @
  56.         I2C_GenerateSTOP(I2C1,ENABLE);
    6 n' A1 q+ \9 R' P
  57. * q9 c2 F4 j* F3 c# E8 p. K
  58. }7 i3 L9 X5 I' z% t7 ]. z! o9 p
  59. 3 i8 Q. z# [- }: W# Q
  60. u8 HmcByteRead(u8 addr)
      h; L( ?$ ]4 c) y4 p  i7 Q
  61. {" ]4 |; s9 ?) q
  62.         u8 dataValue;
    . d2 q3 e  E' M3 |) ?: v' m% _, B: ~
  63. 0 }& q( N3 l+ `( g4 g) z+ O( G
  64.         while(I2C_GetFlagStatus(I2C1,I2C_FLAG_BUSY));+ {9 \0 D$ C: {) E
  65. $ _9 T  l6 G8 p! }) t3 }
  66.         I2C_GenerateSTART(I2C1,ENABLE);//起始信号
    4 B  Q5 ?& a6 [5 l

  67. 4 U  q" |$ j2 l# M! y
  68.         while(!I2C_CheckEvent(I2C1,I2C_EVENT_MASTER_MODE_SELECT));
    1 b1 V+ t# E4 h7 L* w: [
  69. * I: V* j# M6 h9 _
  70.         I2C_Send7bitAddress(I2C1,HMC_ADDR,I2C_Direction_Transmitter);//发送设备地址+写信号
    ' d7 O, ]% ?: e9 c+ O8 J0 D8 H
  71. 3 _' ]0 w, [  D" r( v
  72.         while(!I2C_CheckEvent(I2C1,I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED));//
    8 y* i0 x& Z$ o3 I! e# L* k
  73. & e9 `; m2 S: i
  74.         I2C_Cmd(I2C1,ENABLE);
    ' V) ?" y6 G, `
  75. 7 \# J- q1 J% s
  76.         I2C_SendData(I2C1,addr);//发送存储单元地址,从0开始) o( c0 Q" x) M0 m# Z3 @( D# Z! z+ \
  77. : E+ P# {6 W* t8 J5 W4 w3 P0 l2 J7 X9 |
  78.         while(!I2C_CheckEvent(I2C1,I2C_EVENT_MASTER_BYTE_TRANSMITTED));
    " [6 M' J4 y9 `
  79. % W8 B! a& p' _7 Q# I
  80.         I2C_GenerateSTART(I2C1,ENABLE);//起始信号0 f5 b6 F3 C2 R, R
  81. : @4 z4 o! [: c/ _  T
  82.         while(!I2C_CheckEvent(I2C1,I2C_EVENT_MASTER_MODE_SELECT));
    + i1 y7 L* N1 r+ d0 P& B
  83. ; \; v+ O: Q% s- O8 ?! x$ L' @" X
  84.         I2C_Send7bitAddress(I2C1,HMC_ADDR,I2C_Direction_Receiver);//发送设备地址+读信号1 h4 J0 V, [+ i. Z( B

  85.   v2 ]& r6 Z6 z* b$ W2 F
  86.         while(!I2C_CheckEvent(I2C1,I2C_EVENT_MASTER_RECEIVER_MODE_SELECTED));
    8 {1 c( g4 ~( w0 |& m# |$ F7 k0 `

  87. " E* s5 k3 w: [
  88.         I2C_AcknowledgeConfig(I2C1,DISABLE);
    ; m* e9 X! Q! n0 [6 c
  89. . e% q" q7 I3 g3 r0 A9 T! o+ F
  90.         I2C_GenerateSTOP(I2C1,ENABLE);0 T; N0 k  j6 Z) ]- }; p
  91. % r" V" D7 W4 @/ \
  92.         while(!(I2C_CheckEvent(I2C1,I2C_EVENT_MASTER_BYTE_RECEIVED)));
    $ z: w: g) _8 Z+ F: c

  93. 2 d4 o! t; ~0 k5 [9 f1 R5 N
  94.         dataValue=I2C_ReceiveData(I2C1);//读出寄存器数据. R- V# C% c( F0 ^- K) ?
  95. * `, e# M# G$ L1 o, |( s9 ?
  96.         return dataValue;
    * O$ z! U  u+ K# b) V
  97. }& D' B1 q2 W0 i+ a  T2 Z
  98. 4 m5 ?/ P9 E3 ~5 p# n
复制代码

4 @& D- C4 K8 f# k. F
  Q5 F8 T, J6 ]% e: D" Q- I
