【经验分享】STM32 定时器用于外部脉冲计数

[复制链接]
STMCU小助手 发布时间:2022-1-27 23:18
STM32 定时器(一)——定时器时间的计算
STM32的定时器是灰常NB的,也是灰常让人头晕的(当然是对于白菜来说的)。
STM32中的定时器有很多用法:
(一)系统时钟(SysTick)
设置非常简单,以下是产生1ms中断的设置,和产生10ms延时的函数:

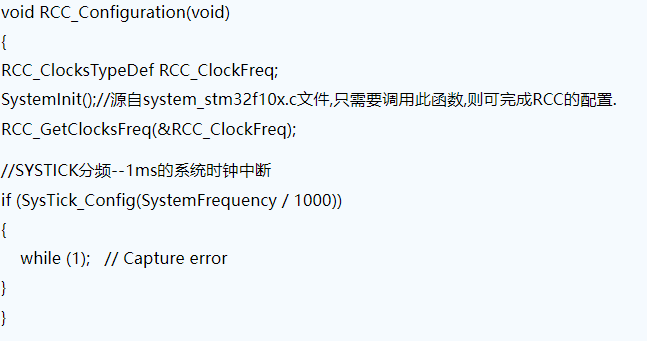

  1. <div align="left">void RCC_Configuration(void)
      F# Z9 ~: |) g" W- t
  2. {2 V0 p8 ^- R% L1 K0 z& n
  3. RCC_ClocksTypeDef RCC_ClockFreq;! {0 _2 i* H% Q" a7 n
  4. SystemInit();//源自system_stm32f10x.c文件,只需要调用此函数,则可完成RCC的配置.
    8 B. a% o; u+ c7 R7 w5 s
  5. RCC_GetClocksFreq(&RCC_ClockFreq);</div><div align="left">//SYSTICK分频--1ms的系统时钟中断* P( w" _2 ~- x+ S6 v* m/ l' ^
  6. if (SysTick_Config(SystemFrequency / 1000))
    & A5 E/ I8 f* {
  7. {
    4 h& x# V8 h8 U" ^5 f+ B
  8.     while (1);   // Capture error
    5 R% |) _9 Z4 |) U
  9. }" r+ b) C9 C6 c! X
  10. }</div><div align="left">void SysTick_Handler(void)//在中断处理函数中的程序2 O# B( o& q1 `
  11. {
    9 E& e  z% ^8 l6 e" _
  12. while(tim)6 X. \2 t' Y9 z5 a7 u
  13. {
    ( p; R) K5 m6 t. b; ]
  14. tim--;4 }9 c1 Q, V) i3 @( @0 Y( [
  15. }
    : N; c3 U* [9 `8 Q5 s( n7 E  M
  16. }</div><div align="left">//调用程序:! V3 o) N: K6 T/ M
  17. Delay_Ms(10);</div>
复制代码
; H. _- T0 f; w0 S/ I
当然,前提是要设置好,变量tim要设置成volatile类型的。
(二)第二种涉及到定时器计数时间(TIMx)
  1. /*TIM3时钟配置*/
    8 j& S$ d, h$ j" z1 V* |5 \; ^
  2. TIM_TimeBaseStructure.TIM_Prescaler = 2;       //预分频(时钟分频)72M/(2+1)=24M
    ) j% t1 w/ }/ w8 t
  3. TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;   //向上计数, R: N  B8 M* M8 i! h( O5 q& b
  4. TIM_TimeBaseStructure.TIM_Period = 65535;        //装载值18k/144=125hz
    - w! h# F- ^  f* ~0 c9 T0 @
  5. TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;
    9 }* {5 L+ P9 ^2 @5 R9 e
  6. TIM_TimeBaseStructure.TIM_RepetitionCounter = 0x0;, {0 W/ s" `  C9 L8 Z- E$ d
  7. TIM_TimeBaseInit(TIM3,&TIM_TimeBaseStructure);
复制代码
! w) {, k7 ?: Q5 W9 T- C
定时时间计算:0 z* \. S) o" [4 s+ B& Q, E' i& G0 m
  1. TIM_TimeBaseStructure.TIM_Prescaler = 2;
    $ I, W( W6 q8 O0 N0 f+ Y
  2. //分频2      72M/(2+1)/2=24MHz5 T  L+ q2 M$ E
  3. TIM_TimeBaseStructure.TIM_Period = 65535; //计数值655352 x' k( }+ f; j6 ]
  4. ((1+TIM_Prescaler )/72M)*(1+TIM_Period )=((1+2)/72M)*(1+65535)=0.00273秒=366.2Hz */
复制代码

2 O7 I- d. a  y5 U/ u
注意两点(来自大虾网,未经检验)% T: `: X2 D9 J) ^$ O
(1)TIMx(1-8),在库设置默认的情况下,都是72M的时钟;5 ~9 m# K  X  ?/ A4 n7 s; M
(2)TIM_TimeBaseStructure.TIM_RepetitionCounter=0;, n- T! p; Q/ V
是重复计数,就是重复溢出多少次才给你来一个溢出中断,, `/ [3 Q, M& U% B; A
它对应的寄存器叫TIM1 RCR.
8 a7 E; P/ h+ `8 w& [如果这个值不配置,上电的时候寄存器值可是随机的,本来1秒中断一次,可能变成N 秒中断一次,让你超级头大!
STM32 定时器用于外部脉冲计数
     因为用stm32f103c8作主控制器,来控制小车,小车的转速由两路光电编码盘输入(左右各一路).因此想到外部时钟触发模式(TIM——ETRClockMode2Config)。
     可以试好好久,发现TIM1不能计数,到网上查了很久,也没有找到相关的文章,开始怀疑TIM1是不是需要特殊设置。经过很久的纠结,终于找到了问题——其实是我自己在GPIO设置的时候,后面的不小心覆盖了前面的了——没想到自己也会犯这么SB的事情。
     现总结程序如下:
第一步,设置GPIO
  1. <div align="left">GPIO_InitTypeDef GPIO_InitStructure;</div><div align="left">/* PA0,PA12-> 左右脉冲输入 */; b6 c$ r$ m8 Q, l! X! i8 }  w
  2. GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_12;3 I6 ^2 l- _- f
  3. GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; //
    ) i8 E) Z# e1 ]: P. u
  4. GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //50M时钟速度
    / o  `3 z9 W# ]
  5. GPIO_Init(GPIOA, &GPIO_InitStructure);</div>
复制代码
6 M  h/ b/ C' Q  H7 [: ?' \6 U4 n
注意:(1)stm32f103c8只有TIM1_ETR(PA12,Pin33),和TIM2_CH1_ETR(PA0,Pin10)两个可以用。其它更多管脚的芯片,有更多的可以输入(如100管脚的有4个可以输入的);(2)外部时钟输入与中断无关;(3)stm32f103c8的这个两个应用中,不需要重映射。
对于哪些需要重映射,参考数据手册。
第二步:设置RCC
  1. <div align="left">RCC_ClocksTypeDef RCC_ClockFreq;</div><div align="left">SystemInit();//源自system_stm32f10x.c文件,只需要调用此函数,则可完成RCC的配置.: C, Y7 Z$ [( S  b" Q- m; i
  2. RCC_GetClocksFreq(&RCC_ClockFreq);</div><div align="left">RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);0 R; u  D: F6 L* z3 Z
  3. RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
    0 d, i, B. Y5 c1 f
  4. RCC_APB2PeriphClockCmd(RCC_APB2Periph_TIM1, ENABLE);6 B; Y+ n; B, a" r, j, k2 c7 [
  5. RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);</div>
复制代码

7 ]6 x/ e; Z5 }
第三步,设置定时器模式
  1. <div align="left">void TIM1_Configuration(void) //只用一个外部脉冲端口8 a5 R- ?6 e0 T$ z/ O- s' B
  2. {# A" V1 H" A$ c1 l* ^6 r. x1 {
  3. TIM_TimeBaseInitTypeDef   TIM_TimeBaseStructure;</div><div align="left">
    9 B1 @2 j. A0 X/ k9 n& _
  4.    //配置TIMER1作为计数器
    9 U& S' `9 q4 s1 O9 D8 s
  5.    TIM_DeInit(TIM1);</div><div align="left">   TIM_TimeBaseStructure.TIM_Period = 0xFFFF;
    / }- }5 W3 F' q& q
  6. TIM_TimeBaseStructure.TIM_Prescaler = 0x00;! G5 A& g  J' j. A- c9 G
  7. TIM_TimeBaseStructure.TIM_ClockDivision = 0x0;6 K. s" t9 ^) {# g; l7 D
  8. TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
    2 C+ D4 g" W6 j# n0 Q) k
  9. TIM_TimeBaseInit(TIM1, &TIM_TimeBaseStructure); // Time base configuration9 V7 w. k  Z) d  j

  10. 2 R( n) A8 z0 M- Y, N4 `+ |
  11. TIM_ETRClockMode2Config(TIM1, TIM_ExtTRGPSC_OFF, TIM_ExtTRGPolarity_NonInverted, 0);</div><div align="left">TIM_SetCounter(TIM1, 0);% w. @  N# c9 s4 m5 f( K. E! ?
  12. TIM_Cmd(TIM1, ENABLE);
    ! S5 W4 V: A3 T9 M3 {) W
  13. }
    8 d% j  q3 h6 b. P7 o" r. O

  14. + M2 s, K' j% N
  15. void TIM2_Configuration(void) //只用一个外部脉冲端口
    " P/ S: e! S; P3 {
  16. {
    + A* d# J9 E' F2 R% z5 \
  17. TIM_TimeBaseInitTypeDef   TIM_TimeBaseStructure;</div><div align="left">
    ) C, ?3 d' l4 i( J
  18.    //配置TIMER2作为计数器" k1 y9 m4 B6 x
  19.    TIM_DeInit(TIM2);</div><div align="left">   TIM_TimeBaseStructure.TIM_Period = 0xFFFF;
    8 U* w( s, R' h# }# O: \6 d% a
  20. TIM_TimeBaseStructure.TIM_Prescaler = 0x00;
    - n" w$ H. u- m1 W. D  r/ P: n. p
  21. TIM_TimeBaseStructure.TIM_ClockDivision = 0x0;# R) v9 M) l3 N: w- i- R
  22. TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
      N$ M& u5 C. G6 t5 v6 N
  23. TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure); // Time base configuration
    + m* A" w; D$ I. w! @5 J+ S/ {
  24. ! J9 [. i& ]: d8 q& [
  25. TIM_ETRClockMode2Config(TIM2, TIM_ExtTRGPSC_OFF, TIM_ExtTRGPolarity_NonInverted, 0);</div><div align="left">TIM_SetCounter(TIM2, 0);; q6 [# Z" p5 P- e  k8 ]9 T
  26. TIM_Cmd(TIM2, ENABLE);8 F& l# M; d# P6 _7 {! @5 ?0 I6 {  W. D
  27. }</div>
复制代码

( J. G# E. `4 f9 x1 N$ T
第四步,可以在主函数中读取计数器的值,其它的应用,就看具体的情况了。
