【经验分享】Stm32 ADC学习

[复制链接]
STMCU小助手 发布时间:2022-1-28 18:36
stm32 ADC 简介
stm32的ADC是 12位逐次逼近型 模拟数字转换器;它包括18个通道,可以用来测量16个外部通道和2个内部通道.ADC转换的结果存放在16位数据寄存器(ADC规则数据寄存器,ADC_DR 和 ADC注入数据寄存器,ADC_JDCx)中,这个数据寄存器可以设置对齐方式为左对齐或右对齐.
ADC通道与GPIO对应表(图片来自整点原子STM32F1开发指南库函数版本)$ Z8 l- V5 D& I2 N
1596066-20190220221637971-485884485.png 2 j/ z/ h) b8 Z, T" _4 u! T' f
6 @# K  p% p8 `$ v4 f

规则通道组和注入通道组
注入通道可打断规则通道的转换
所谓规则通道组和注入通道组其实应该就是通道的分组吧,按照OOP的思想来理解,通道组是一个基类,注入通道组和规则通道组派生自通道组这个基类,通道组这个基类中包含了一个保存各个通道的数组.
为什么要对通道进行分组呢,这个有待深究,以后再说.

ADC相关的寄存器2 S/ I6 Y/ r  v: F" y2 |! F
ADC_CR16 H9 {4 q; E: f7 N8 {
各个位描述如下图:0 Q" ]+ G& [( `
/ {' j# }. l7 H/ y
1 ]+ m- o2 q, S
  • scan位:
    4 X1 J5 q. L! Y# S设置扫描模式,1为使用扫描模式,0则关闭.扫描模式下,有ADC_SQRx或ADC_JSQRx寄存器选中的通道被转换,此时如果设置了EOCIE或JEOCIE,则只有在最后一个通道转换完毕后才会产生EOC或JEOC中断
  • DUALMOD位:
    - G5 l( v# L; Q  L& Y" l设置ADC的操作模式,详细的看下面的来自<<stm32中文参考手册>>截图% w* T! M) e7 \
1596066-20190220125006848-1345393600.png - T/ x* Z/ D3 H; ^; x

9 E" _- Z) j( o  G8 jADC_CR2

. C% b8 W% z; [5 z& h' p# E各个位描述如下图:
" \3 v7 j. i' M% P 1596066-20190220125225219-294969131.png
  • ADON位:用于开关AD转换器
  • CONT位:用于设置是否进行连续转换,使用单次转换CONT位必须设置为0.
  • EXTSEL[2:0]:用于选择启动规则转换组转换的外部事件9 [. ^. u  K) ^4 b* v: V
    1596066-20190220125542983-2020545141.png ) u9 Y9 o  A' n) G& ]
    如果需要使用软件触发,就将这三个位设置为 111
    & ?* B1 ]" y8 W. U

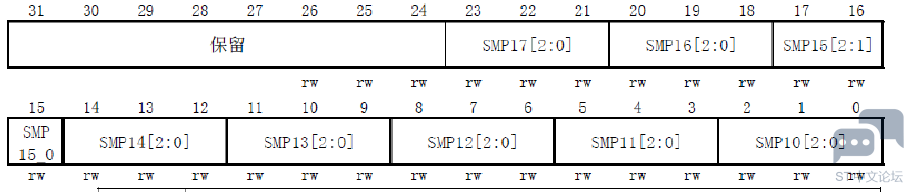

ADC采样事件寄存器(ADC_SMPR1和ADC_SMPR2)7 T0 u/ \) Z& U" g
各个位描述如下图:; a0 K4 }! t1 i, e7 U8 c5 W. X
这两个寄存器用来设置通道0~17的采样时间,每个通道要占3位.
; K" z' ]- {- i- B0 F
/ s1 E3 _$ ]2 E2 l; R
对于每个要转换的通道,采样时间尽量长一点,以获得较高的准确度,但是会降低ADC的转换速率.ADC的转换时间可以由以下公式计算:
Tconv = 采样时间 + 12.5周期
ADC规则序列寄存器(ADC_SQR1~3)
这几个寄存器功能都差不多,不一一详细说明了.

( R  m4 o$ b8 R8 \% o
  • L[3:0]:用于存储规则序列的长度
    , |; @1 E7 {9 p  ^( I" ^/ f' t
ADC数据寄存器(ADC_DR)
这个没什么好说的,用来存放AD转换后的结果
要注意可以通过ADC_CR2的ALIGN位设置这个寄存器是左对齐还是右对齐
ADC状态寄存器(ADC_SR)
没啥好说的,保存了各种状态,看图吧.

( P4 p3 P. k4 W& n9 ^4 S* c0 c; _

通过库函数配置ADC1通道1进行AD转换
查看手册可以知道ADC1通道1对应着PA1,如下图
0 ?9 W3 t0 S1 j5 K) v' ^- X, D# Z- P. E9 J! J
6 e* }' j0 [2 t( k* e" [( s2 Z7 `# @0 c" ~  h
1.外设使能
  • STM32F103ZET6的ADC通道1在PA1上所以我们先要使能 PORTA的时钟 和 ADC1时钟,然后设置 PA1为模拟输入.! ]! p8 [" H% K2 ~0 f, w

6 d. a, k8 S8 n* }8 V5 M
2.复位ADC1,同时设置ADC1的分频因子
  • 开启了ADC1的时钟后,要复位ADC1,将ADC1的全部寄存器重设位缺省值,然后通过RCC_CFGR设置ADC1的分频因子,并且分频因子要确保ADC1的时钟不超过14MHz!
    6 |7 @. u% v9 J! @9 j7 k. |* k//ADC复位 ADC_DeInit();
    ) w$ f) O( _- W. Z+ G5 w3 C; aRCC_ADCCLKConfig(RCC_PCLK2_DIV6); //设置分配因子的库函数+ x( o  ^" _, \7 e# W% Z- f

$ }) A8 t" ]' K' v, @
3.初始化ADC1参数,设置ADC1的工作模式以及规则序列的相关信息./ r% R, p/ W9 m! N& [7 r+ O7 D5 O3 a
void ADC_Init(ADC_TypeDef* ADCx, ADC_InitTypeDef* ADC_InitStruct);// ADC初始化

( ]$ E: e- \, S* R: `0 ^1 R
4.使能ADC并校准
# z  {8 B" Z  R- M' m* i7 dvoid ADC_Cmd(ADC_TypeDef* ADCx, FunctionalState NewState); //使能指定的ADC- ?# l8 z, a$ N1 A" I9 N4 Z; `
void ADC_ResetCalibration(ADC_TypeDef* ADCx);//复位校准
8 `/ @+ O+ z  ^" }# o" rwhile(ADC_GetResetCalibrationStatus(ADCx));//等待复位校准结束# l" o- Y9 l) r5 R7 f5 L7 T. E
void ADC_StartCalibration(ADC_TypeDef* ADCx);//执行ADC校准: Y+ W& g* R  V* {! j3 F/ M: C
while(ADC_GetCalibrationStatus(ADCx));//等待AD校准结束

% Q6 x' y: y+ l7 P2 P+ t/ a3 W
5.设置规则序列1里面的通道,读取ADC的值: i8 U, P4 o1 c2 S& }# n, s
void ADC_RegularChannelConfig(ADC_TypeDef* ADCx, uint8_t ADC_Channel, uint8_t Rank, uint8_t ADC_SampleTime); //设置规则序列通道以及采样周期
* u1 f' p* m2 t4 O9 y; Dvoid ADC_SoftwareStartConvCmd(ADC_TypeDef* ADCx, FunctionalState NewState);//允许软件开启ADC转换
6 A% O( U1 K. c1 p8 g* twhile(!ADC_GetFlagStatus(ADCx,ADC_FLAG_EOC));//等待转换结束! D4 M' b: R. U+ d4 m# @/ e
uint16_t ADC_GetConversionValue(ADC_TypeDef* ADCx);//获取转 换结果数据

. y( s4 ^% a$ k7 l9 }7 ^( gMDK5中实现代码
  • 配置stm32f103库函数编程环境,我用的是正点原子的那一套,不多记录了;
  • ADC1_Init() 函数
    void ADC1_Init(void)
  • ADC_GetConvValue()
    u16 ADC_GetConvValue(u8 channel)
  • ADC_GetAverageConvValue()
    u16 ADC_GetAverageConvValue(u8 channel,u8 times)
  • ADC_SampleValue2ReadableValue()
    double ADC_SampleValue2ReadableValue(u16 sampleValue)
  • main.c文件代码
    main.c
  • 在main.c中使用的 USART_WriteLine(const char*str,...)函数 是我自己封装的串口函数,也可以使用正点原子 System文件夹 下提供的printf()函数;

      u, T3 e: I% L+ `
总结库函数配置ADC的步骤
1.使能需要用到的GPIO 和 ADC的时钟;
! l: }1 m% a! p# R5 A. b2.配置ADC的时钟分频:
3 O# u2 g2 D# b4 x! vvoid RCC_ADCCLKConfig(uint32_t RCC_PCLK2);3 P" Z3 t- Z! r5 }( ~- i* Q
2.配置IO口,输入模式为 GPIO_Mode_AIN,模拟输入模式;# G. y: J4 u' J! G7 F5 G+ P
3.调用 ADC_DeInit(); 对ADC进行复位;8 T4 J% W% ^) \5 V% X+ O
4.调用 ADC_Init();初始化ADC
  o* v' z1 H+ B5 a, |5.调用 ADC_Cmd(ADCx,ENABLE);,使能ADC
+ N: m. q) y. g: D# P0 I0 [1 X6.校准ADC:% T/ L, v/ a7 }3 [4 ?* H
ADC_ResetCalibration(ADC1); //复位校准 while(ADC_GetResetCalibrationStatus(ADC1));//等待复位校准完成 ADC_StartCalibration(ADC1); //ACD校准 while(ADC_GetCalibrationStatus(ADC1)); //等待ADC校准完成& o! ^8 e0 I" g. ~5 ^
7.获取AD转换的结果

% |% I# z9 [6 a  {- x# M1 i0 `& j* k$ u5 U; A0 D/ E5 B0 q
