【经验分享】stm32 SPI介绍和配置

[复制链接]
STMCU小助手 发布时间:2022-1-28 20:52
  SPI是一种高速的,全双工同步的通信总线,在芯片管脚上占用了四根线,节约了芯片的管脚,同时为PCB的布局节省了空间,提供了方便,因此越来越多的芯片集成了这种通信协议,STM32也就有了SPI接口。
& C7 c" y& m7 k8 T* L; @

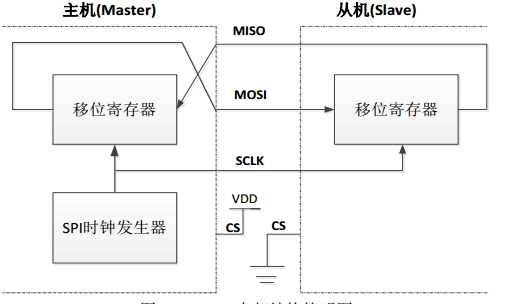

有上图可知有四个通信口,两个位移寄存器是同步的,那MISO和MOSI就不难理解了。
SCLK时钟信号,由主设备产生。CS从设备片选信号,由主设备控制。
1、配置相关引脚的复用功能,使能SPI2时钟。
假设我们要使用SPI2,第一步SPI2时钟使能,第二步相关引脚的输出模式(MISO,MOSI,SCLK,(CS没有接外设的话,我们使用软件管理方式))。
  1. GPIO_InitTypeDef GPIO_InitStructure;# ^/ W5 T1 I1 a3 U7 _
  2. RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE );//PORTB 时钟使能
    6 D' c/ J& |6 \9 J7 z- N1 t* F
  3. RCC_APB1PeriphClockCmd(RCC_APB1Periph_SPI2, ENABLE );//SPI2 时钟使能
    5 |) m; B2 G8 i( O2 Z" V
  4. GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13 | GPIO_Pin_14 | GPIO_Pin_15;
    7 v9 e" O( r& \+ A/ Y( S6 J
  5. GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //PB13/14/15 复用推挽输出
    4 s/ }% U" W2 N# p1 F5 d2 X& e
  6. GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;' B: r8 x/ |3 t1 y0 ^  ~5 _( x
  7. GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化 GPIOB
复制代码

3 P/ ^9 [' w: S+ |( z
2、初始化SPI2,设置SPI2工作模式
  1. SPI_InitTypeDef SPI_InitStructure;+ x9 |6 ]; t9 b$ a6 |% ~% d
  2. SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex; //双线双向全双工,还有半双工以及串行发和串行收方式
    ) V, \  I& b& G( R' D8 ]
  3. SPI_InitStructure.SPI_Mode = SPI_Mode_Master; //主 SPI   还有副 SPI* @* I% r8 j9 v$ {) L* T0 }
  4. SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b; // SPI 发送接收8或者16位帧结构
    3 Q- j, L4 u3 m8 O
  5. SPI_InitStructure.SPI_CPOL = SPI_CPOL_High;//串行同步时钟的空闲状态为高电平或者低电平
    , @; k+ X8 H/ b7 x5 h3 l& I
  6. SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;//第一个或者第二个跳变沿数据被采样
    6 e9 r( E3 q* @$ e. B2 x' X
  7. SPI_InitStructure.SPI_NSS = SPI_NSS_Soft; //NSS 信号由软件控制
    ) i# @3 j0 p. a) |; v
  8. SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_256; //预分频 256
    4 T- m* [6 s0 p3 Q: d) [6 c3 Z
  9. SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB; //数据传输从 MSB 位开始  d" K8 o( _' l3 Z7 Y/ g
  10. SPI_InitStructure.SPI_CRCPolynomial = 7; //CRC 值计算的多项式5 s# {% z1 w  N4 K, Y: v& V5 `
  11. SPI_Init(SPI2, &SPI_InitStructure); //根据指定的参数初始化外设 SPIx 寄存器
复制代码
) Q8 T& t( x+ p- s, S' R
3、使能SPI2
初始化完成之后我们就要使能SPI2通信了。
SPI_Cmd(SPI2,ENABLE);//使能SPI外设
4.SPI传输数据
传输数据时,就需要有发送数据和接收数据的函数
发送数据函数为:void SPI_I2S_SendData(SPI_TypeDef* SPIx, uint16_t Data);: t& q$ ?8 S8 b7 a, W! _
接收数据函数为:uint16_t SPI_I2S_ReceiveData(SPI_TypeDef* SPIx) ;& F. |; j3 b% E
5、查看SPI传输状态
判断数据是否传输完成
SPI_I2S_GetFlagStatus(SPI2, SPI_I2S_FLAG_RXNE);

. G/ F- W/ I7 p6 o  d# h" F2 j
