【经验分享】STM32之IO口模拟SPI

[复制链接]
STMCU小助手 发布时间:2022-2-1 18:00
本文介绍如何使用STM32标准外设库的GPIO端口模拟SPI,本例程使用PA5、PA6和PA7模拟一路SPI。SPI有4种工作模式,模拟SPI使用模式0,即空闲时SCK为低电平,在奇数边沿采样。
本文适合对单片机及C语言有一定基础的开发人员阅读,MCU使用STM32F103VE系列。

* }" B% b* M# x7 d7 @9 C1.   简介
SPI 协议是由摩托罗拉公司提出的通讯协议(Serial Peripheral Interface),即串行外围设备接口,是一种高速全双工的通信总线。它被广泛地使用在要求通讯速率较高的场合。SPI用于多设备之间通讯,分为主机Master和从机Slave,主机只有一个,从机可以有多个,通过片选信号对从机进行选择,一次只能选择一个从机。通讯只能由主机发起,支持的操作分为读取和写入,即主机读取从机的数据,以及向从机写入数据。
SPI一般有4根线,分别是片选线SS、时钟线SCK、主设备输出\从设备输入MOSI、主设备输入\从设备输出MISO,其中除MISO对于主机为输入引脚外,其他引脚对于主机均为输出引脚。因为有独立的输入和输出引脚,因此SPI支持全双工工作模式,即可以同时接收和发送。
2.    总线传输信号
  • 空闲状态:片选信号SS低电平有效,那么空闲状态片选信号SS为高。
  • 开始信号及结束信号:开始信号需要将片选信号SS拉低,结束信号需要将片选信号SS拉高。

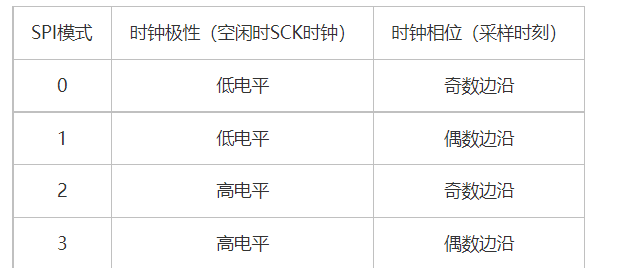

  • 通讯模式:SPI有4种通讯模式,分别为0、1、2、3,根据时钟极性和时钟相位确定,时钟极性分别为空闲低电平和空闲高电平,时钟相位分别为SCK奇数边沿采样和偶数边沿采样。常用的模式为模式0和模式3。" f& }, T5 d& Q: j5 t0 j
SPI模式
时钟极性(空闲时SCK时钟)
时钟相位(采样时刻)
0
低电平
奇数边沿
1
低电平
偶数边沿
2
高电平
奇数边沿
3
高电平
偶数边沿
+ y* B: n2 j! w
/ G* P5 U  x7 c( @
3.    时序说明
以模式0举例说明:
  • 空闲状态:片选信号SS为高,SCK输出低电平。
  • 开始信号:片选信号SS变低,SCK输出低电平。
  • 结束信号:片选信号SS变高,SCK输出低电平。
  • 读取:SCK由低变高之后,读取MISO引脚信号。
  • 写入:SCK输出低电平,MOSI引脚输出相应的电平,然后SCK输出高电平。
  • 一个时钟周期同时读取和写入:SCK输出低电平,主设备控制MOSI输出相应电平,从设备控制MISO输出相应电平,然后SCK输出高电平,从设备读取MOSI引脚电平,主设备读取MISO引脚电平。即无论主设备还是从设备,均在SCK为低电平时输出信号,在SCK为高电平时读取信号。2 j8 f1 {/ H& J  O' v: ^" T; ~
4.    初始化
初始化跟普通GPIO类似,SCK和MOSI设置为推挽输出,而MISO设置为浮空输入。
GPIO初始化完成之后,SCK置为低电平,进入空闲状态。
5.    模拟信号
由于SPI支持一个周期内同时读取和写入,因此读取和写入操作可以用一个函数实现,而单独的读取函数和写入函数可以通过调用该读写函数实现。

+ u+ f2 g- P: X+ y完整代码(仅自己编写的部分)
) }8 c; y; Y) _/ R* ]) n
  1. #define SPI_SCK_1    GPIO_SetBits(GPIOA, GPIO_Pin_5)            /* SCK = 1 */
    ) A5 l/ Q# a& y! S/ O
  2. #define SPI_SCK_0    GPIO_ResetBits(GPIOA, GPIO_Pin_5)        /* SCK = 0 */8 Q: R3 p; n* I$ C4 B, @- a3 A6 g

  3. 3 A1 e$ o1 o3 @; s8 {8 D. z
  4. #define SPI_MOSI_1    GPIO_SetBits(GPIOA, GPIO_Pin_7)            /* MOSI = 1 */4 ]  y7 y' c5 x" ~4 p' A
  5. #define SPI_MOSI_0    GPIO_ResetBits(GPIOA, GPIO_Pin_7)        /* MOSI = 0 */) Y$ l7 U) t. s7 v4 _, Y8 W4 s
  6. 9 f8 i( Z/ t! y6 o  p+ N
  7. #define SPI_READ_MISO    GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_6)    /* 读MISO口线状态 */
    " |: a$ Y% k2 P9 \( u: B
  8. . N# @% Y: l* L( a2 v  \
  9. #define Dummy_Byte    0xFF    //读取时MISO发送的数据,可以为任意数据
    7 K* P3 P  r. J$ l. h7 {, H( _- Y& u2 E
  10. ' j* K4 G3 n9 Q  G* s

  11. ) u5 E  E1 @: l7 ?, ^
  12. //初始化SPI; s" @" e9 `6 k. x% ~  G( Q+ n( s
  13. void SPI_IoInit(void)$ h8 J7 M) k& o) _5 h
  14. {: P6 E3 y5 N$ K& W7 X- u; V
  15.     GPIO_InitTypeDef GPIO_InitStructure;* z0 f6 W8 C) e5 u0 t

  16. 9 W% c! k6 f5 K; s* o
  17.     RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOC, ENABLE);% q/ E4 p- ~. [5 _: F% d. u4 B

  18. % \* F( Y: q0 f% v' C4 t6 w: p2 Q
  19.     //CS引脚初始化/ F0 D$ U6 ?9 |, f, v, b5 l, L
  20.     GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
    ( ~+ ^* W% I, O. [3 _0 H+ X
  21.     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP ;           //推挽输出$ ^& H/ k) V% Q) e; U" e* E/ y/ V
  22.     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    ! N; S' E$ ?; [: _, D0 h
  23.     GPIO_Init(GPIOC, &GPIO_InitStructure);
      j3 U; k9 j1 L: h/ ~" t* h+ g
  24. 2 m% H1 w3 _2 |" B
  25.     //SCK和MOSI引脚初始化
    4 T8 x$ Q& v5 a) l9 S0 h
  26.     GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5|GPIO_Pin_7;
    7 s/ _: r( [4 k1 E7 J
  27.     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP ;           //推挽输出  b3 _% e& V8 Q
  28.     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;' D& i) \9 A" t* n
  29.     GPIO_Init(GPIOA, &GPIO_InitStructure);
    / S: `" z/ h' C
  30. : D$ i4 @( P& l1 G% h* o7 W3 w: w
  31.     //MISO引脚初始化
    3 S' Q9 x1 b) [: O$ Z. Y9 W
  32.     GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
    * }5 ]9 H' w+ y6 N3 Y
  33.     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU ;               //浮空输入  C) d+ X6 z9 z, T( |" g
  34.     GPIO_Init(GPIOA, &GPIO_InitStructure);/ M2 X+ t! R0 H) S  Y

  35. + M- Y$ @# B. Y
  36.     SPI_CS_1;% c2 V5 K1 l- f
  37.     SPI_SCK_1;9 n' V& h* i0 y
  38. }
    4 y% V- ^/ k/ i! G: Q# v+ x  H2 x
  39. 3 |# V* V) I, F; W; Z$ S: P
  40. //SPI可以同时读取和写入数据,因此一个函数即可满足要求* D+ S% Y. }. G* S- G! j; u
  41. uint8_t SPI_ReadWriteByte(uint8_t txData)
    $ ~! f. w( v* ]% a
  42. {/ S  x* V- y. @$ e5 r1 m
  43.     uint8_t i;
    5 D: d  X6 c7 q9 g8 n) U! i
  44.     uint8_t rxData = 0;1 E! `( c3 `4 z
  45. - i2 @% b+ ~, y  ?  y
  46.     for(i = 0; i < 8; i++)( v# q  Y6 h4 I9 K* s3 X* E
  47.     {+ n; [; c# l& k. R. z
  48.         SPI_SCK_0;) c% X' Z6 a4 g* v
  49.         delay_us(1);3 P. @9 ?" k$ t9 l
  50.         //数据发送5 s4 `, Y: I5 E% o0 X3 ?8 A
  51.         if(txData & 0x80){
    9 J, I4 G3 L# P) x- G8 h: s( c" M
  52.             SPI_MOSI_1;% T1 D5 p- v% I
  53.         }else{: g/ \. g+ Q* M- I% F! ~! @: i3 Z
  54.             SPI_MOSI_0;
    6 d! G  }6 Z/ \# f% f) n
  55.         }0 s% V: B8 Z! B* l) ~# Q6 c5 c
  56.         txData <<= 1;
    5 K/ [2 Z; k- h* M* L7 i
  57.         delay_us(1);
    : R- Q$ `+ L0 c4 V, b
  58. - \' T3 H8 i1 i. ]/ s; X2 B
  59.         SPI_SCK_1;
    # K7 e; p" M6 @. r
  60.         delay_us(1);2 D: I9 _1 M) ?: V
  61.         //数据接收
    # O3 r' C1 S. W* g* M2 J8 E
  62.         rxData <<= 1;
      {( T( c/ U6 Q; f
  63.         if(SPI_READ_MISO){& b2 Y. T* l  h
  64.             rxData |= 0x01;* w  x9 C' a1 v2 k/ e4 N# k. S
  65.         }
    ' b+ Z+ h8 L6 ?4 N
  66.         delay_us(1);
    4 U3 D. K5 j8 \! ~0 l
  67.     }
    ( e: ?* |- W& r: C" ]3 F
  68.     SPI_SCK_0;- J$ d; ]8 x4 A2 b) {1 o; v

  69. $ D7 ^  ^1 S: z1 P  k: i5 K
  70.     return rxData;( I1 D* ?. U" m7 z
  71. }
    " u& N7 m7 R- U9 v5 u

  72. 1 P) V' Y# V6 E0 m1 H) m$ [9 \) C+ T
  73. uint8_t SPI_ReadByte(void)
    : v+ ]* o+ U- F9 Q7 R% `) U
  74. {. c' g  O" C, _; I1 a) D
  75.     return SPI_ReadWriteByte(Dummy_Byte);
    5 C3 k1 t  n9 d; b" Y0 {+ H, o
  76. }
    ! ?- d; U0 e  r% G

  77. ! ?2 \- Z1 p+ m6 R2 ^6 j$ S8 W
  78. void SPI_WriteByte(uint8_t txData)
    + G2 s; `6 |9 h7 F8 ^, B8 z8 y5 E; H. h
  79. {
    ' y! O- Z1 L( r' B
  80.     (void)SPI_ReadWriteByte(txData);
    : Z+ t) Y# r* x+ n1 {0 k
  81. }
复制代码
1 b, s. ^9 g5 v7 m
1 T* X' [1 {- t, e" B
