最近在搞stm32实验板的can现场总线实验,之前只是搞过STC51的串口通信,相比之下,发觉can总线都挺复杂的。开始时,知道自己是新手,只知道can总线跟串行通信,485通信,I2C通信一样都是用来传输数据通信的,对其工作原理一窍不通,还是从基础开始看书看资料,先了解它的基本原理吧。 _0 b, r6 U; Z( A2 f( _$ M. A

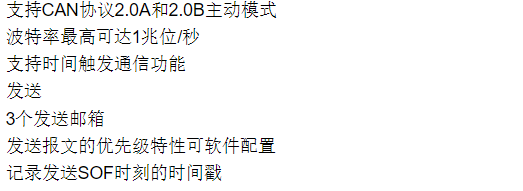

原来can总线有以下特点: 主要特点 支持CAN协议2.0A和2.0B主动模式 波特率最高可达1兆位/秒 支持时间触发通信功能 发送 3个发送邮箱 发送报文的优先级特性可软件配置 记录发送SOF时刻的时间戳 接收 3级深度的2个接收FIFO 14个位宽可变的过滤器组-由整个CAN共享 标识符列表 FIFO溢出处理方式可配置 记录接收SOF时刻的时间戳 可支持时间触发通信模式 禁止自动重传模式 16位自由运行定时器 定时器分辨率可配置 可在最后2个数据字节发送时间戳 管理 中断可屏蔽 邮箱占用单独1块地址空间,便于提高软件效率
) Z+ `" U P/ g# v) L. H9 c2 ]$ t* f* f7 C9 A+ F
看完这些特点后,疑问一个一个地出现, 1. 什么是时间触发功能? 2. 发送邮箱是什么来的? 3. 报文是什么来的? 4. 什么叫时间戳? 5. 什么叫接收FIFO? 6. 什么叫过滤器? 好了,带着疑问往下看,看完一遍后, 报文: 报文包含了将要发送的完整的数据信息 发送邮箱: 共有3个发送邮箱供软件来发送报文。发送调度器根据优先级决定哪个邮箱的报文先被发送。 接收过滤器: 共有14个位宽可变/可配置的标识符过滤器组,软件通过对它们编程,从而在引脚收到的报文中选择它需要的报文,而把其它报文丢弃掉。
. ]9 S- I# N! b; Q0 O* o5 M接收FIFO 共有2个接收FIFO,每个FIFO都可以存放3个完整的报文。它们完全由硬件来管理
9 O- W8 n! E" f) O工作模式 bxCAN有3个主要的工作模式:初始化、正常和睡眠模式。
- E- p: g8 w4 h8 p& f6 k初始化模式 *软件通过对CAN_MCR寄存器的INRQ位置1,来请求bxCAN进入初始化模式,然后等待硬件对CAN_MSR寄存器的INAK位置1来进行确认 *软件通过对CAN_MCR寄存器的INRQ位清0,来请求bxCAN退出初始化模式,当硬件对 CAN_MSR寄存器的INAK位清0就确认了初始化模式的退出。 *当bxCAN处于初始化模式时,报文的接收和发送都被禁止,并且CANTX引脚输出隐性位(高电平) 正常模式 在初始化完成后,软件应该让硬件进入正常模式,以便正常接收和发送报文。软件可以通过 对CAN_MCR寄存器的INRQ位清0,来请求从初始化模式进入正常模式,然后要等待硬件对 CAN_MSR寄存器的INAK位置1的确认。在跟CAN总线取得同步,即在CANRX引脚上监测到11个连续的隐性位(等效于总线空闲)后,bxCAN才能正常接收和发送报文。 过滤器初值的设置不需要在初始化模式下进行,但必须在它处在非激活状态下完成(相应的FACT位为0)。而过滤器的位宽和模式的设置,则必须在初始化模式下,进入正常模式前完成。 睡眠模式(低功耗) *软件通过对CAN_MCR寄存器的SLEEP位置1,来请求进入这一模式。在该模式下,bxCAN的时钟停止了,但软件仍然可以访问邮箱寄存器。 *当bxCAN处于睡眠模式,软件想通过对CAN_MCR寄存器的INRQ位置1,来进入初始化式, 那么软件必须同时对SLEEP位清0才行 *有2种方式可以唤醒(退出睡眠模式)bxCAN:通过软件对SLEEP位清0,或硬件检测CAN 总线的活动。 工作流程 那么究竟can是怎样发送报文的呢? 发送报文的流程为: 应用程序选择1个空发送邮箱;设置标识符,数据长度和待发送数据; 然后对CAN_TIxR寄存器的TXRQ位置1,来请求发送。TXRQ位置1后,邮箱就不再是空邮箱;而一旦邮箱不再为空,软件对邮箱寄存器就不再有写的权限。TXRQ位置1后,邮箱马上进入挂号状态,并等待成为最高优先级的邮箱,参见发送优先级。一旦邮箱成为最高优先级的邮箱,其状态就变为预定发送状态。一旦CAN总线进入空闲状态,预定发送邮箱中的报文就马上被发送(进入发送状态)。一旦邮箱中的报文被成功发送后,它马上变为空邮箱;硬件相应地对CAN_TSR寄存器的RQCP和TXOK位置1,来表明一次成功发送。
Z( _, {/ q6 _3 l, r5 A如果发送失败,由于仲裁引起的就对CAN_TSR寄存器的ALST位置1,由于发送错误引起的 就对TERR位置1。 & d3 A* T' X, c$ A+ c8 b5 ], ~$ K7 N
原来发送的优先级可以由标识符和发送请求次序决定: 由标识符决定 当有超过1个发送邮箱在挂号时,发送顺序由邮箱中报文的标识符决定。根据CAN协议,标 识符数值最低的报文具有最高的优先级。如果标识符的值相等,那么邮箱号小的报文先被发 送。 由发送请求次序决定 通过对CAN_MCR寄存器的TXFP位置1,可以把发送邮箱配置为发送FIFO。在该模式下,发送的优先级由发送请求次序决定。 该模式对分段发送很有用。 9 ?" g/ t" ` D
时间触发通信模式 在该模式下,CAN硬件的内部定时器被激活,并且被用于产生时间戳,分别存储在 CAN_RDTxR/CAN_TDTxR寄存器中。内部定时器在接收和发送的帧起始位的采样点位置被采样,并生成时间戳(标有时间的数据)。 ) q. y( N2 v6 A% O
2 X) N5 C; {/ {# J/ B; `* y接着又是怎样接收报文的呢? 接收管理 接收到的报文,被存储在3级邮箱深度的FIFO中。FIFO完全由硬件来管理,从而节省了CPU 的处理负荷,简化了软件并保证了数据的一致性。应用程序只能通过读取FIFO输出邮箱,来读取FIFO中最先收到的报文。 3 @5 f6 K: e8 v/ w
有效报文 根据CAN协议,当报文被正确接收(直到EOF域的最后1位都没有错误),且通过了标识符 过滤,那么该报文被认为是有效报文。
7 g* o1 I2 W. y" q4 X& p接收相关的中断条件 * 一旦往FIFO存入1个报文,硬件就会更新FMP[1:0]位,并且如果CAN_IER寄存器的FMPIE位为1,那么就会产生一个中断请求。 * 当FIFO变满时(即第3个报文被存入),CAN_RFxR寄存器的FULL位就被置1,并且如果CAN_IER寄存器的FFIE位为1,那么就会产生一个满中断请求。 * 在溢出的情况下,FOVR位被置1,并且如果CAN_IER寄存器的FOVIE位为1,那么就会产生一个溢出中断请求
% J# o' P: H' [1 {; [+ S" S! m K
( ?& s- R. Q ^$ F$ X( ?0 S标识符过滤 在CAN协议里,报文的标识符不代表节点的地址,而是跟报文的内容相关的。因此,发送者以广播的形式把报文发送给所有的接收者。(注:不是一对一通信,而是多机通信)节点在接收报文时-根据标识符的值-决定软件是否需要该报文;如果需要,就拷贝到SRAM里;如果不需要,报文就被丢弃且无需软件的干预。 为满足这一需求,bxCAN为应用程序提供了14个位宽可变的、可配置的过滤器组(13~0), 以便只接收那些软件需要的报文。硬件过滤的做法节省了CPU开销,否则就必须由软件过滤从而占用一定的CPU开销。每个过滤器组x由2个32位寄存器,CAN_FxR0和CAN_FxR1组成。 - y5 N5 k/ a( m* Y& }
& p: Y- G, E4 y! z过滤器的模式的设置 通过设置CAN_FM0R的FBMx位,可以配置过滤器组为标识符列表模式或屏蔽位模式。 为了过滤出一组标识符,应该设置过滤器组工作在屏蔽位模式。 为了过滤出一个标识符,应该设置过滤器组工作在标识符列表模式。 应用程序不用的过滤器组,应该保持在禁用状态。 5 o2 X9 j: v. Y6 t9 O
过滤器优先级规则 位宽为32位的过滤器,优先级高于位宽为16位的过滤器 对于位宽相同的过滤器,标识符列表模式的优先级高于屏蔽位模式 位宽和模式都相同的过滤器,优先级由过滤器号决定,过滤器号小的优先级高 " u; B- l w5 p9 q" n6 R
2 X0 ^% U6 M q6 T7 V上面的例子说明了bxCAN的过滤器规则:在接收一个报文时,其标识符首先与配置在标识符 列表模式下的过滤器相比较;如果匹配上,报文就被存放到相关联的FIFO中,并且所匹配的 过滤器的序号被存入过滤器匹配序号中。如同例子中所显示,报文标识符跟#4标识符匹配, 因此报文内容和FMI4被存入FIFO。 如果没有匹配,报文标识符接着与配置在屏蔽位模式下的过滤器进行比较。 如果报文标识符没有跟过滤器中的任何标识符相匹配,那么硬件就丢弃该报文,且不会对软 件有任何打扰。 ; D( y9 f5 x: [9 E' H8 z5 T5 j
接收邮箱(FIFO) 在接收到一个报文后,软件就可以访问接收FIFO的输出邮箱来读取它。一旦软件处理了报文(如把它读出来),软件就应该对CAN_RFxR寄存器的RFOM位进行置1,来释放该报文, 以便为后面收到的报文留出存储空间。 ; c a" p& M- t$ u
5 S; G. ?3 Z( q. U
中断 bxCAN占用4个专用的中断向量。通过设置CAN中断允许寄存器(CAN_IER),每个中断源都 可以单独允许和禁用。 D6 w) z6 [4 w r
发送中断可由下列事件产生: ─ 发送邮箱0变为空,CAN_TSR寄存器的RQCP0位被置1。 ─ 发送邮箱1变为空,CAN_TSR寄存器的RQCP1位被置1。 ─ 发送邮箱2变为空,CAN_TSR寄存器的RQCP2位被置1。 FIFO0中断可由下列事件产生: ─ FIFO0接收到一个新报文,CAN_RF0R寄存器的FMP0位不再是‘00’。 ─ FIFO0变为满的情况,CAN_RF0R寄存器的FULL0位被置1。 ─ FIFO0发生溢出的情况,CAN_RF0R寄存器的FOVR0位被置1。 FIFO1中断可由下列事件产生: ─ FIFO1接收到一个新报文,CAN_RF1R寄存器的FMP1位不再是‘00’。 ─ FIFO1变为满的情况,CAN_RF1R寄存器的FULL1位被置1。 ─ FIFO1发生溢出的情况,CAN_RF1R寄存器的FOVR1位被置1。 ��� 错误和状态变化中断可由下列事件产生: ─ 出错情况,关于出错情况的详细信息请参考CAN错误状态寄存器(CAN_ESR)。 ─ 唤醒情况,在CAN接收引脚上监视到帧起始位(SOF)。 ─ CAN进入睡眠模式。
9 |+ ^- F6 \9 _% j" j {6 d工作流程大概就是这个样子,接着就是一大堆烦人的can寄存器,看了一遍总算有了大概的了解,况且这么多的寄存器要一下子把他们都记住是不可能的。根据以往的经验,只要用多几次,对寄存器的功能就能记住。
5 G8 |2 f% A' }0 \1 X好了,到读具体实验程序的时候了,这时候就要打开“STM32库函数”的资料 因为它里面有STM32打包好的库函数的解释,对读程序很有帮助。
# N) P! B9 L0 \6 Q* r3 y* E5 X下面是主程序: - int main(void)
. L* r( Q2 l) j+ c - {
2 s2 }6 y+ n$ Z* s( u2 O - // int press_count = 0;* Y: r1 t% Q# P0 t$ ]
- char data = '0';* E4 T$ S) [7 p: I
- int sent = FALSE;; S. N; Q" k/ V y; z
& S! P5 x/ n: _8 A1 q3 t3 H: C- #ifdef DEBUG
- R5 D* j2 h6 S6 L$ \ - debug();9 L1 s/ A' W5 T" q
- #endif
( j! ~: l$ N8 [- N7 ~( T! H - / n) I( J2 g4 p2 `0 U
- /* System Clocks Configuration */
. ]: A) p, l" I+ n. [4 G& I - RCC_Configuration();
( ?' H; r3 }1 w/ p. _ - % A( ?: L' k/ B; r
- /* NVIC Configuration */
9 Q0 e) z5 I% ^! N; _ - NVIC_Configuration();
. L* `: B4 y0 x( s- M) ]8 h T
- V, M4 z3 K6 @! m4 h O& s6 z- /* GPIO ports pins Configuration */7 \2 q& |! y* C* B- ~: ] b
- GPIO_Configuration();
: k# |6 M$ Y1 _2 S9 K$ b$ Z - 3 M" e+ [ M9 P' H5 E8 E
- USART_Configuration();0 W7 f* c; K# I$ e( o3 w: t0 }) O' w
1 F2 P: Y# R @7 f- CAN_Configuration();
% ? P0 z, Z" ]( M0 z d
9 e6 S; O5 v1 n7 U- Serial_PutString("\r\n伟研科技 http://www.gzweiyan.com\r\n");* H9 t8 I- x+ A) h
- Serial_PutString("CAN test\r\n");. Y& V% ^0 O* E! z
4 C' _$ H- B* e q- while(1){
- N* c3 K A- E* G: E1 K+ w: T - if(GPIO_Keypress(GPIO_KEY, BUT_RIGHT)){7 m2 d& j8 S) l8 O/ Y3 C
- GPIO_SetBits(GPIO_LED, GPIO_LD1);//检测到按键按下
& g" o# A% d# N9 U/ O5 F3 X - / g& K. S9 z; |
- if(sent == TRUE)
; d1 ?3 P& m4 f6 B4 D* x - continue;1 j( j# Y2 V/ R. I' ~, D
- sent = TRUE;
K/ |; E% `$ X- j - data++;$ l& u$ {- R8 |
- if(data > 'z')# \" U/ }5 O% Z) u W
- data = '0';; H( G4 S- h! f; k3 J
- CAN_TxData(data);
) H+ S% A5 d- O- O V - }
, f$ Y: J% u+ e7 E5 I) K - else{//按键放开/ I- j" _, {: P
- GPIO_ResetBits(GPIO_LED, GPIO_LD1); ! b! o- y$ }- u; n
- sent = FALSE;# X' @$ H* r* Q. l) H
- }
% n3 K, ?0 z: V! y# ~ - }+ c4 s7 }- K d; ]
- }
复制代码
% T" q% i l9 p7 b% ] 5 a1 d" |1 j5 E8 v$ g! a+ h
前面的RCC、NVIC、GPIO、USART配置和之前的实验大同小异,关键是分析CAN _Configuration() 函数如下: - void CAN_Configuration(void)//CAN配置函数+ X- a& s; y r4 R' l4 {
- {: _" `" @" J4 d5 L
- CAN_InitTypeDef CAN_InitStructure;
& w) W4 D! I! x6 t9 f - CAN_FilterInitTypeDef CAN_FilterInitStructure;
- ]% ]7 t8 _ s: S; N; g; n
) ~$ m4 i( |; l! \/ w2 E( S0 a9 E- K- /* CAN register init */
& \* m% K! p; Z0 t+ V/ ~ - CAN_DeInit();
^. q# m( X6 a' Y2 I" v W - // CAN_StructInit(&CAN_InitStructure);0 G! w0 t) o2 G9 L5 c$ [! u& n" B/ M! l
# x/ z4 ~3 _# I6 E6 U- /* CAN cell init */0 v" ^$ _" g4 \, E
- CAN_InitStructure.CAN_TTCM=DISABLE;//禁止时间触发通信模式5 X5 G' t( Z$ n" i/ R
- CAN_InitStructure.CAN_ABOM=DISABLE;//,软件对CAN_MCR寄存器的INRQ位进行置1随后清0后,一旦硬件检测, Y, } B* `: O1 r% m; k
- //到128次11位连续的隐性位,就退出离线状态。" C: i6 Z" N, `+ d& y! m8 E
+ Z8 Z7 ?5 A8 B! c- CAN_InitStructure.CAN_AWUM=DISABLE;//睡眠模式通过清除CAN_MCR寄存器的SLEEP位,由软件唤醒
% {- s9 ]$ Y$ k. ^+ [/ H9 z
% d% X8 o" _# B5 c, X/ C. B- CAN_InitStructure.CAN_NART=ENABLE;//DISABLE;CAN报文只被发送1次,不管发送的结果如何(成功、出错或仲裁丢失)7 I$ V4 }/ e- J( P$ h% F( r% g& i
- * E9 E" E, _' ]3 ?4 j0 [. P M
- CAN_InitStructure.CAN_RFLM=DISABLE;//在接收溢出时FIFO未被锁定,当接收FIFO的报文未被读出,下一个收到的报文会覆盖原有0 m2 W; M" {7 _7 o: A/ b0 l
- //的报文$ F% i; `9 Q6 j6 ~9 {
- Y3 y# o+ }, p/ Z1 h4 `- CAN_InitStructure.CAN_TXFP=DISABLE;//发送FIFO优先级由报文的标识符来决定6 h- o" t7 j$ V8 I' X
- // CAN_InitStructure.CAN_Mode=CAN_Mode_LoopBack;
- S- w5 R7 L: D - CAN_InitStructure.CAN_Mode=CAN_Mode_Normal; //CAN硬件工作在正常模式
7 N5 m. h" `2 s% r - CAN_InitStructure.CAN_SJW=CAN_SJW_1tq;//重新同步跳跃宽度1个时间单位" `% N. u# u& P& [/ Z
- CAN_InitStructure.CAN_BS1=CAN_BS1_8tq;//时间段1为8个时间单位
" X3 ]; P' Z/ h( l% M6 F+ F - CAN_InitStructure.CAN_BS2=CAN_BS2_7tq;//时间段2为7个时间单位) W1 h4 t: T t9 ?: V+ f- A# P) z+ ?
- CAN_InitStructure.CAN_Prescaler = 9; //(pclk1/((1+8+7)*9)) = 36Mhz/16/9 = 250Kbits设定了一个时间单位的长度9
: [- G) k* X# R9 m- _# V! \% T - CAN_Init(&CAN_InitStructure);
$ y& c& }. S+ u$ } - $ _, M* P8 m6 E3 r5 w/ o# B2 G. \
- /* CAN filter init 过滤器初始化*/
5 Z0 C$ Z& L! U% H# m" T6 w! G - CAN_FilterInitStructure.CAN_FilterNumber=0;//指定了待初始化的过滤器0
* O8 _0 C( [! q/ m6 z* g. x! H& C - CAN_FilterInitStructure.CAN_FilterMode=CAN_FilterMode_IdMask;//指定了过滤器将被初始化到的模式为标识符屏蔽位模式
, W' H$ q, P% x5 y3 M$ |7 r- I0 M5 ? - CAN_FilterInitStructure.CAN_FilterScale=CAN_FilterScale_32bit;//给出了过滤器位宽1个32位过滤器
. N+ I: b+ \3 v) T: F# C
# ~! i; \2 ~! x- u. L9 v' w8 f6 A- CAN_FilterInitStructure.CAN_FilterIdHigh=0x0000;//用来设定过滤器标识符(32位位宽时为其高段位,16位位宽时为第一个)5 E* @- g! |. A* Y
+ q, O% e3 E; S- CAN_FilterInitStructure.CAN_FilterIdLow=0x0000;//用来设定过滤器标识符(32位位宽时为其低段位,16位位宽时为第二个( p4 k4 H/ ^! a/ a' `. R
- - s* @, L6 ~3 u0 U$ r$ Z
- CAN_FilterInitStructure.CAN_FilterMaskIdHigh=0x0000;//用来设定过滤器屏蔽标识符或者过滤器标识符(32位位宽时为其高段位,16位位宽时为第一个
) N4 h/ U; Y5 @( [; Q; i% q
9 P, D9 Y0 u) p$ h- i3 ~; [1 W1 t# I- CAN_FilterInitStructure.CAN_FilterMaskIdLow=0x0000;//用来设定过滤器屏蔽标识符或者过滤器标识符(32位位宽时为其低段位,16位位宽时为第二个/ Z( ?* a- l: g+ P
8 R; X; }% M4 l/ {) N* n( s6 m' ~- CAN_FilterInitStructure.CAN_FilterFIFOAssignment=CAN_FIFO0;//设定了指向过滤器的FIFO0- \1 e" l& x9 g4 b3 ~. D$ o
- 7 }; c, E1 p/ } J/ c4 J
- CAN_FilterInitStructure.CAN_FilterActivation=ENABLE;//使能过滤器
2 {3 s5 F3 W. ] - CAN_FilterInit(&CAN_FilterInitStructure);7 P3 }# R& o/ @( a) g) Q
/ q4 h0 Y4 _: ~' F9 f- r- /* CAN FIFO0 message pending interrupt enable */7 J1 L' l- M u' q" _; l5 g
- CAN_ITConfig(CAN_IT_FMP0, ENABLE);//使能指定的CAN中断
2 {, M. X; l5 S - }5 j) [. e$ ~9 K G: a6 ]& o
- 9 E9 E* `% Q/ r3 n) v5 c
复制代码
/ X! R$ D5 j1 K6 f: d( q! ~再看看发送程序: - TestStatus CAN_TxData(char data)
3 ?5 c/ S' q9 F6 v - {
& S3 C- i9 T: q* P2 f$ a - CanTxMsg TxMessage;
. s* P7 e3 W: V" m/ e0 M, H8 J6 I1 Z
f. h/ g3 j8 F% s- u32 i = 0;- i4 d# {$ u F3 y! c
- u8 TransmitMailbox = 0;
* W, z9 I* ^0 { x - /*
' y% b5 U: p+ J8 Z - u32 dataLen;2 m) R5 l2 R8 s0 b# {
- dataLen = strlen(data);
6 |$ y7 X1 w0 o' @ - if(dataLen > 8)
/ {& D. K7 x8 ~/ E' a1 P4 j# d - dataLen = 8;
; a; A8 H" J t9 R - */' ?' \) F# g- m/ Q# o
- /* transmit 1 message生成一个信息 */
5 \0 E# k( u4 J4 f* I' U - TxMessage.StdId=0x00;// 设定标准标识符
6 A9 ^0 e8 a1 C5 ~$ ~ - TxMessage.ExtId=0x1234;// 设定扩展标识符
% l) e. D: k. {7 U5 M9 R2 r7 s$ f: n" @ - TxMessage.IDE=CAN_ID_EXT;// 设定消息标识符的类型
% K: H3 H) P' q/ E$ W - TxMessage.RTR=CAN_RTR_DATA;// 设定待传输消息的帧类型
: o: @% y5 r. M5 b3 E! R - /* TxMessage.DLC= dataLen;8 U: F1 ^1 W- R" j8 [2 [5 i
- for(i=0;i<dataLen;i++)
1 b3 Z: h$ g* W; b' t - TxMessage.Data = data;
' G6 s+ P8 U! z - */! f9 G9 S* {6 P4 ^& d
- TxMessage.DLC= 1; //设定待传输消息的帧长度1 r' P8 g* i! v, u
- TxMessage.Data[0] = data;// 包含了待传输数据/ ]' S6 E' S; {$ X( }
P7 z/ [' B# G! b2 Y3 T
! P2 O9 m; f0 G5 _4 ]/ m8 c; ~: V- TransmitMailbox = CAN_Transmit(&TxMessage);//开始一个消息的传输4 a. n: t1 c4 l- x: i4 I
; M' {- P) [ ?5 b- i = 0;
) m3 U# T; [4 H3 @* Y - while((CAN_TransmitStatus(TransmitMailbox) != CANTXOK) && (i != 0xFF))//通过检查CANTXOK位来确认发送是否成功
* q9 E) c- p$ r - {3 A% M2 @' @# N9 B) J }
- i++;
/ B/ K2 H' X. R0 M5 P- n2 y& K - }
0 p! Z0 @0 o9 w, J; a- e - 9 e9 O( S3 g9 H+ d4 i4 C$ V& s
- , `# ]. c6 [" n2 E; ?* W$ s% P
- 2 |1 i+ \ R, O- Y) q9 F: U0 g
- return (TestStatus)ret;' S7 Y6 t! K* i G
- }
复制代码
' l0 W% ]+ |- s' e) yCAN_Transmit()函数的操作包括: 1. [选择一个空的发送邮箱] 2. [设置Id]* 3. [设置DLC待传输消息的帧长度] 4. [请求发送] 请求发送语句: CAN->sTxMailBox[TransmitMailbox].TIR |= TMIDxR_TXRQ;//对CAN_TIxR寄存器的TXRQ位置1,来请求发送
* f4 X, M( r; T6 B" ?, @; b+ J
* `5 H( j3 M: U1 }/ _! `发送方面搞定了,但接收方面呢?好像在主程序里看不到有接收的语句。立刻向师兄求救。 原来是用来中断方式来接收数据,原来它和串口一样可以有两种方式接收数据,一种是中断方式一种是轮询方式,若采用轮询方式则要调用主函数的CAN_Polling(void)函数。 : c, x7 }, w3 \3 _
接着又遇到一个问题,为什么中断函数CAN_Interrupt(void)的最后要关中断呢? 因为一旦往FIFO存入1个报文,硬件就会更新FMP[1:0]位,并且如果CAN_IER寄存器的FMPIE位为1,那么就会产生一个中断请求。所以中断函数执行完后就要清除FMPIE标志位。这时我才回想起来,原来我对CAN的理解还不够,对程序设计的初衷不够明确,于是我重新看了一遍CAN的工作原理,这时后我发现比以前容易理解了,可能是因为看了程序以后知道了大概的流程,然后看资料就有了针对性。
1 _ X+ e& F5 I" c# n1 g2 X发送者以广播的形式把报文发送给所有的接收者(注:不是一对一通信,而是多机通信)节点在接收报文时-根据标识符的值-决定软件是否需要该报文;如果需要,就拷贝到SRAM里;如果不需要,报文就被丢弃且无需软件的干预。一旦往FIFO存入1个报文,硬件就会更新FMP[1:0]位,并且如果CAN_IER寄存器的FMPIE位为1,那么就会产生一个中断请求。所以中断函数执行完后就要清除FMPIE标志位。 8 j3 c- I% {0 K) v
|
