前言
USB 作为从机设备时，管脚连接以及通讯的验证方法其实就是下载一段简单 USB 程序，在不需要任何驱动的前提下实现简单的 USB 通讯。通过这个简单程序的运行情况来判断 USB 管脚和通讯是否正常。
) j9 I) G8 O( f( D! m
问题分析
USB 作为从机设备时，其硬件验证相对简单。当硬件工程师怀疑自己的硬件有问题时，就自己写一个简单的测试程序。但这对一般的硬件工程师来说还是有一定难度的。通过 STM32CubeMX 这个工具，这个过程就变的非常简单了。方法如下：
. b+ \& X* J5 B' r! e" s% Z4 G( b* k

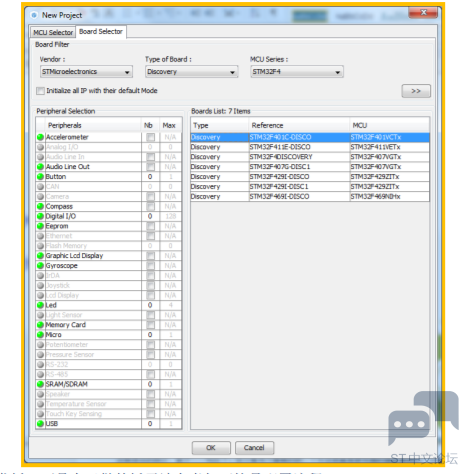

1/在 STM32CubeMX 中选择您需要使用的开发板，我们以 STM32F401C-Discovery 板子为例（在选择板子的时候，是不需要需改时钟配置+管脚配置的，所以流程更加简单）



' @& x% U& I: J" e注意：如果你选择的不是开发板，而是自己做的板子请参考如下简易配置流程：
1. 选 STM32Fxxx
4 V, c% _0 H; o# F2. 在 PinOut 项中配置 RCC 的 HSE 外部时钟开启（这个是必须的，除了 STM32F0x2 系列 MCU）
3. 开启 USB_OTG_HS/USB_OTG_FS/USB 中的 Internal FS PHY 为 Device Only
" O0 [; z4 _0 w4 F( _- j4. 设置 Middleware 中的 USB_Device 为 Human Interface device
5. 配置时钟的输入为‘x’M（默认是 25M，这里的‘x’是需要与实际连接晶体频率相等）,设置系统时钟为 72M（建议使用时钟自动分配功能，具体数据需要根据实际所选芯片的时钟范围来设置）
5 l  q0 T6 U0 Z6 c% Z0 ?6. 直接生成代码运行即可
3 H  S( P7 @! ~: |* L. \6 r

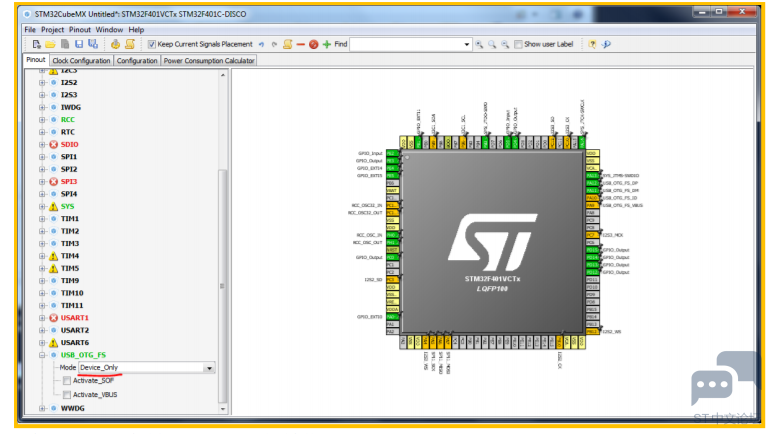

/ d8 ^8 v, _9 G' E2/在 Pinout 中选择 USB OTG FS 选项中的 Device Only 选项。
) E) `5 l# p5 q; q% W: r3 I) Q
& ~1 b5 t2 w) _( B- X

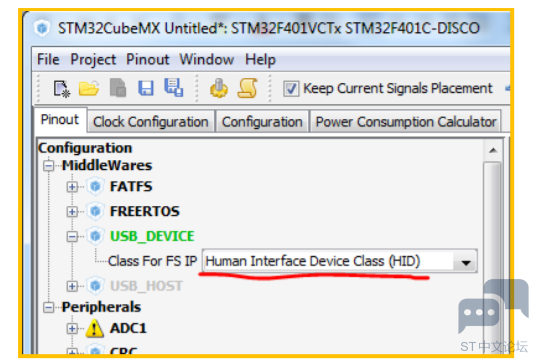

4 Q/ \* {/ g$ u  Q, _, K& u之后在 Middleware 中选择 USB Device 选项中的 Human Interface device class
& h0 e) w0 ]2 f9 v& H& l


9 I3 `1 p, }' X# f# Z, ]0 `

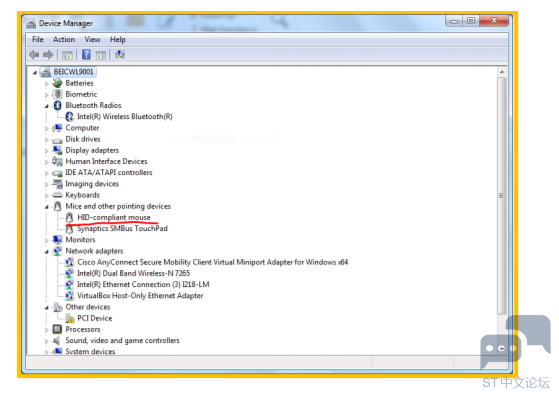

3/直接生成工程，并编译下载到 STM32F401C-Discovery 板子上就可以验证了。如果可以看到 HID 的设备，那么就是 USB部分的硬件联系没有什么问题了.



" A7 h: W3 u4 l1 c# W总结：
该工程只是完成了一个 USB HID 类的枚举工作，不需要工程师添加任何代码，其作用就是为了验证 USB 作为从机设备时的硬件管脚连接以及通讯是否有问题。且一般 windows 都是支持 HID 这个基本类，故此方法有广泛的实用意义。
