01. STM32F4时钟系统概述
时钟系统是 CPU 的脉搏，就像人的心跳一样。所以时钟系统的重要性就不言而喻了。 STM32F4 的时钟系统比较复杂，不像简单的 51 单片机一个系统时钟就可以解决一切。于是有人要问，采用一个系统时钟不是很简单吗？为什么 STM32 要有多个时钟源呢？ 因为首先 STM32 本身非常复杂，外设非常的多，但是并不是所有外设都需要系统时钟这么高的频率，比如看门狗以及 RTC 只需要几十 k 的时钟即可。同一个电路，时钟越快功耗越大，同时抗电磁干扰能力也会越弱，所以对于较为复杂的 MCU 一般都是采取多时钟源的方法来解决这些问题。
/ m" L! `8 m9 j; C2 |

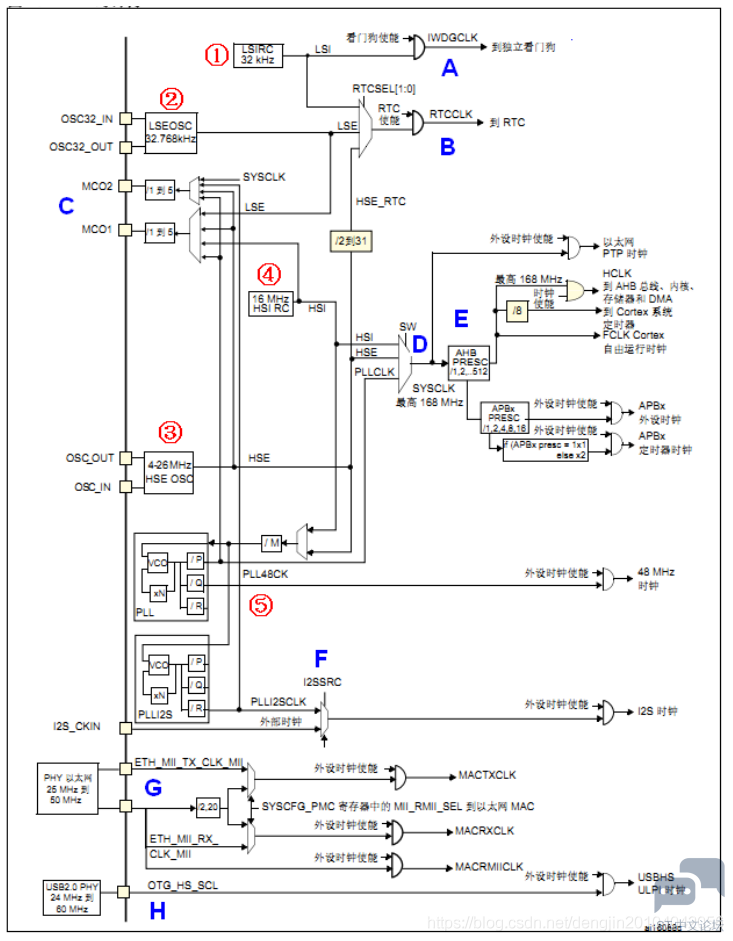

02. STM32F4时钟系统图

/ K1 H9 a- z8 o$ s; A6 ^
* [- v7 L3 S0 d- g. ?4 v' l5 S
3 G% R+ ~6 x0 Q: \在 STM32F4 中，有 5 个最重要的时钟源，为 HSI、HSE、LSI、LSE、PLL。其中 PLL 实际是分为两个时钟源，分别为主 PLL 和专用 PLL。从时钟频率来分可以分为高速时钟源和低速时钟源，在这 5 个中 HSI，HSE 以及 PLL 是高速时钟，LSI 和 LSE 是低速时钟。从来源可分为外部时钟源和内部时钟源，外部时钟源就是从外部通过接晶振的方式获取时钟源，其中 HSE 和LSE 是外部时钟源，其他的是内部时钟源。下面我们看看 STM32F4 的这 5 个时钟源，我们讲解顺序是按图中红圈标示的顺序：

$ s4 V' j+ J' d, s2 f2 h①、LSI 是低速内部时钟，RC 振荡器，频率为 32kHz 左右。供独立看门狗和自动唤醒单元使用。
②、LSE 是低速外部时钟，接频率为 32.768kHz 的石英晶体。这个主要是 RTC 的时钟源。
③、HSE 是高速外部时钟，可接石英/陶瓷谐振器，或者接外部时钟源，频率范围为 4MHz~26MHz。我们的开发板接的是 8M 的晶振。HSE 也可以直接做为系统时钟或者 PLL 输入。
) G0 e, M6 K$ V% {④、HSI 是高速内部时钟，RC 振荡器，频率为 16MHz。可以直接作为系统时钟或者用作 PLL输入。
( W  g+ Y" q7 B" W/ X
⑤、PLL 为锁相环倍频输出。STM32F4 有两个 PLL:
# I/ [8 e$ \4 e, X9 [8 N  a0 f1） 主 PLL(PLL)由 HSE 或者 HSI 提供时钟信号，并具有两个不同的输出时钟。
6 m! O& N! x7 p3 Q- }& {第一个输出 PLLP 用于生成高速的系统时钟（最高 168MHz）
第二个输出 PLLQ 用于生成 USB OTG FS 的时钟（48MHz），随机数发生器的时钟和 SDIO时钟。
9 [% e$ j6 e% }! c- f2）专用 PLL(PLLI2S)用于生成精确时钟，从而在 I2S 接口实现高品质音频性能。
& L% h% f& P" o! e$ X& t
: Z; L( D' F0 e4 h/ ~  r5 OA. 这里是看门狗时钟输入。从图中可以看出，看门狗时钟源只能是低速的 LSI 时钟。

* }# Q* H7 {8 g7 uB. 这里是 RTC 时钟源，从图上可以看出，RTC 的时钟源可以选择 LSI，LSE，以及HSE 分频后的时钟，HSE 分频系数为 2~31。
5 |2 c, |: X8 O% G: c- o& W
* ^1 B- h6 `  Q) _' s6 q4 c& B. hC. 这里是 STM32F4 输出时钟 MCO1 和 MCO2。MCO1 是向芯片的 PA8 引脚输出时钟。它有四个时钟来源分别为：HSI,LSE,HSE 和 PLL 时钟。MCO2 是向芯片的PC9 输出时钟，它同样有四个时钟来源分别为：HSE,PLL，SYSCLK 以及 PLLI2S时钟。MCO 输出时钟频率最大不超过 100MHz。

D. 这里是系统时钟。从图 4.3.1 可以看出，SYSCLK 系统时钟来源有三个方面：HSI,HSE 和 PLL。在我们实际应用中，因为对时钟速度要求都比较高我们才会选用 STM32F4 这种级别的处理器，所以一般情况下，都是采用 PLL 作为 SYSCLK时钟源。根据前面的计算公式，大家就可以算出你的系统的 SYSCLK 是多少。
  R$ L5 e/ V. W" P* [7 V
E. 这里我们指的是以太网 PTP 时钟，AHB 时钟，APB2 高速时钟，APB1 低速时钟。这些时钟都是来源于 SYSCLK 系统时钟。其中以太网 PTP 时钟是使用系统时钟。AHB,APB2 和 APB1 时钟是经过 SYSCLK 时钟分频得来。这里大家记住，AHB最大时钟为168MHz, APB2高速时钟最大频率为84MHz,而APB1低速时钟最大频率为 42MHz。
4 `; |9 a5 r( t9 m% K1 B
, f5 @5 i/ B2 y1 NF. 这里是指 I2S 时钟源。从图 4.3.1 可以看出，I2S 的时钟源来源于 PLLI2S 或者映射到 I2S_CKIN 引脚的外部时钟。I2S 出于音质的考虑，对时钟精度要求很高。探索者 STM32F4 开发板使用的是内部 PLLI2SCLK。

4 ~$ i, m, E; {  qG. 这是 STM32F4 内部以太网 MAC 时钟的来源。对于 MII 接口来说，必须向外部PHY 芯片提供 25Mhz 的时钟，这个时钟，可以由 PHY 芯片外接晶振，或者使用STM32F4 的 MCO 输出来提供。然后，PHY 芯片再给 STM32F4 提供ETH_MII_TX_CLK 和 ETH_MII_RX_CLK 时钟。对于 RMII 接口来说，外部必须提供 50Mhz 的时钟驱动 PHY 和 STM32F4 的 ETH_RMII_REF_CLK，这个 50Mhz时钟可以来自 PHY、有源晶振或者 STM32F4 的 MCO。我们的开发板使用的是RMII 接 口 ， 使 用 PHY 芯 片 提 供 50Mhz 时 钟 驱 动 STM32F4 的ETH_RMII_REF_CLK。
  A! H% l4 r& P/ d4 I( z
9 f; z6 T' R  Y4 ^! V' PH. 这里是指外部 PHY 提供的 USB OTG HS（60MHZ）时钟。

03. STM32F4时钟初始化配置
5 s" J# P/ `$ }" USTM32F4 时钟系统初始化是在 system_stm32f4xx.c 中的 SystemInit()函数中完成的。对于系统时钟关键寄存器设置主要是在 SystemInit 函数中调用 SetSysClock()函数来设置的。我们可以先看看 SystemInit ()函数体。

+ Y6 l8 o6 U# n/ {& Q

1. /**

2.   * @brief  Setup the microcontroller system

3.   *         Initialize the Embedded Flash Interface, the PLL and update the
   9 }* l% H9 ]0 r4 _8 Y
4.   *         SystemFrequency variable.

5.   * @param  None
   0 c' o- M6 w! K3 p8 e2 n
6.   * @retval None

7.   */

8. void SystemInit(void)
   3 x3 y! g$ R# I& A! G$ l5 j+ M- `) A
9. {

10.   /* FPU settings ------------------------------------------------------------*/
    ; J/ a* _) U; x* d6 J7 E: Y& Y- }% P
11.   #if (__FPU_PRESENT == 1) && (__FPU_USED == 1)

12.     SCB->CPACR |= ((3UL << 10*2)|(3UL << 11*2));  /* set CP10 and CP11 Full Access */
    ; P3 Y" t* I# E% `) Q4 z
13.   #endif
    * {- }# X! n1 J# s
14.   /* Reset the RCC clock configuration to the default reset state ------------*/

15.   /* Set HSION bit */
    4 n: b! W" T% ]: g
16.   RCC->CR |= (uint32_t)0x00000001;

17.

18.   /* Reset CFGR register */
    2 `& \  v! G# l6 a/ X. j
19.   RCC->CFGR = 0x00000000;

20.
    . y# X, X2 j/ t/ H
21.   /* Reset HSEON, CSSON and PLLON bits */
    + Z2 P- @* J& x0 F5 J' h3 U
22.   RCC->CR &= (uint32_t)0xFEF6FFFF;

23.

24.   /* Reset PLLCFGR register */
    6 g5 t6 |6 s5 Q! f# N
25.   RCC->PLLCFGR = 0x24003010;

26.

27.   /* Reset HSEBYP bit */
    - {) j& p, E+ a% f' H" ]6 I5 o
28.   RCC->CR &= (uint32_t)0xFFFBFFFF;

29.
    . M, }. d- L' O6 N& W2 Z
30.   /* Disable all interrupts */
      T$ J- h3 T: \& Z0 v. K7 r
31.   RCC->CIR = 0x00000000;

32.

33. #if defined(DATA_IN_ExtSRAM) || defined(DATA_IN_ExtSDRAM)

34.   SystemInit_ExtMemCtl();
    * u; S! L& C; ]3 P. |# a6 h
35. #endif /* DATA_IN_ExtSRAM || DATA_IN_ExtSDRAM */

36.

37.   /* Configure the System clock source, PLL Multiplier and Divider factors,
    + E1 e" Q. C7 I
38.      AHB/APBx prescalers and Flash settings ----------------------------------*/

39.   SetSysClock();
    ( @0 B8 s9 h7 v$ }( [
40.

41.   /* Configure the Vector Table location add offset address ------------------*/
    + C' ?, C5 z0 `' _3 S
42. #ifdef VECT_TAB_SRAM

43.   SCB->VTOR = SRAM_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal SRAM */
      A/ L* E& x. I& o8 t1 B6 Z
44. #else
    : p! _; ?3 J3 N) U( e% A
45.   SCB->VTOR = FLASH_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal FLASH */

46. #endif
    . |! I1 D% U  B
47. }
    0 S, `% W+ V3 b, V7 k* O( p( H( o

复制代码

9 q, C0 S" B! Q$ Y; D在设置完相关寄存器后，接下来 SystemInit 函数内部会调用 SetSysClock 函数。
( w. q) t0 [) a! \

1. /**

2.   * @brief  Configures the System clock source, PLL Multiplier and Divider factors,

3.   *         AHB/APBx prescalers and Flash settings
   + a6 h5 t2 ]4 x* ]8 U% S6 s
4.   * @Note   This function should be called only once the RCC clock configuration
   - s4 m% i9 |; O4 A3 h2 W
5.   *         is reset to the default reset state (done in SystemInit() function).

6.   * @param  None

7.   * @retval None

8.   */
   9 p8 x; c; a1 P; ]6 j* P/ _- v& C% K
9. static void SetSysClock(void)

10. {
    4 V) j& }' k% Z- X4 h3 ]
11. #if defined(STM32F40_41xxx) || defined(STM32F427_437xx) || defined(STM32F429_439xx) || defined(STM32F401xx) || defined(STM32F412xG) || defined(STM32F413_423xx) || defined(STM32F446xx)|| defined(STM32F469_479xx)

12. /******************************************************************************/
    6 J# p" d8 _  @2 F+ Z5 K
13. /*            PLL (clocked by HSE) used as System clock source                */
    ! ^# x. d" [4 P& \  \* r. J
14. /******************************************************************************/
    9 I0 S! e4 U" v
15.   __IO uint32_t StartUpCounter = 0, HSEStatus = 0;

16.
    2 Y# ~9 v0 x8 i! J
17.   /* Enable HSE */ //HSE时钟使能
    & e6 G( Z5 C9 Q. F
18.   RCC->CR |= ((uint32_t)RCC_CR_HSEON);

19.   //等待HSE时钟稳定
    + D: q' e1 k3 ~# A1 K
20.   /* Wait till HSE is ready and if Time out is reached exit */

21.   do

22.   {
    # b& W* s! Y1 N- w
23.     HSEStatus = RCC->CR & RCC_CR_HSERDY;
    5 V$ y& H8 E3 w1 {; ~
24.     StartUpCounter++;

25.   } while((HSEStatus == 0) && (StartUpCounter != HSE_STARTUP_TIMEOUT));
    * X( g7 w# k4 w( `
26.
    - J2 ^. b. X, }
27.   if ((RCC->CR & RCC_CR_HSERDY) != RESET)
    3 f! a6 t* K+ N1 w. V0 g  c
28.   {

29.     HSEStatus = (uint32_t)0x01;

30.   }
    : j6 ?$ d3 f1 D- ?- Z
31.   else
    6 u. |  B) i3 o9 l, x
32.   {
    4 c- I8 V! W9 m: y% S& F* [* f7 H
33.     HSEStatus = (uint32_t)0x00;
    2 x" b# G6 [' q$ r1 I  u
34.   }
    6 t+ |# s1 I7 q
35.

36.   if (HSEStatus == (uint32_t)0x01)

37.   {
    2 r# a' r! o( N5 Y. d# W% y
38.     /* Select regulator voltage output Scale 1 mode */

39.     RCC->APB1ENR |= RCC_APB1ENR_PWREN;
    ( `2 F8 B! }+ B3 Q: u
40.     PWR->CR |= PWR_CR_VOS;

41.         //AHB不分频

42.     /* HCLK = SYSCLK / 1*/
    9 ~* w8 L) v& }  o1 s% g' N
43.     RCC->CFGR |= RCC_CFGR_HPRE_DIV1;
    " V6 r2 l6 y7 z* p1 q
44.
    4 [! q. i- p. t" X) M& B
45. #if defined(STM32F40_41xxx) || defined(STM32F427_437xx) || defined(STM32F429_439xx) ||  defined(STM32F412xG) || defined(STM32F446xx) || defined(STM32F469_479xx)
    2 w) G, P( k$ |: u' u' _1 q
46.     /* PCLK2 = HCLK / 2*/ //高速APB二分频

47.     RCC->CFGR |= RCC_CFGR_PPRE2_DIV2;

48.

49.     /* PCLK1 = HCLK / 4*/ //低速APB4分频
    5 i) _. U) P. ~+ E" w. y3 z2 `
50.     RCC->CFGR |= RCC_CFGR_PPRE1_DIV4;

51. #endif /* STM32F40_41xxx || STM32F427_437x || STM32F429_439xx  || STM32F412xG || STM32F446xx || STM32F469_479xx */
    + _, f9 |; {3 P% E; d
52.
    , @' }4 R" a4 q, F  W* A' m
53. #if defined(STM32F401xx) || defined(STM32F413_423xx)
    ! ^0 v2 F# ]  o* j/ |. E
54.     /* PCLK2 = HCLK / 1*/
      U) A9 a1 g1 n; H( W5 g- U& V
55.     RCC->CFGR |= RCC_CFGR_PPRE2_DIV1;

56.
    . o3 U0 z0 s( P) B7 K# o& |9 a" ~
57.     /* PCLK1 = HCLK / 2*/
    - l3 o2 B2 _0 q0 J4 u
58.     RCC->CFGR |= RCC_CFGR_PPRE1_DIV2;
    ! {" N: A$ u* X; z' o1 t9 J7 x
59. #endif /* STM32F401xx || STM32F413_423xx */
    3 }1 f7 s& g4 _' F8 V, t
60.
    9 |1 M/ ?: J% Q/ m" E2 R7 D% x8 S$ B
61. #if defined(STM32F40_41xxx) || defined(STM32F427_437xx) || defined(STM32F429_439xx) || defined(STM32F401xx) || defined(STM32F469_479xx)

62.     /* Configure the main PLL */

63.     RCC->PLLCFGR = PLL_M | (PLL_N << 6) | (((PLL_P >> 1) -1) << 16) |

64.                    (RCC_PLLCFGR_PLLSRC_HSE) | (PLL_Q << 24);
    ' M6 g' _6 z+ U" Z% N: E
65. #endif /* STM32F40_41xxx || STM32F401xx || STM32F427_437x || STM32F429_439xx || STM32F469_479xx */

66.
    ; a) A9 y. ]9 I* {% T" M
67. #if  defined(STM32F412xG) || defined(STM32F413_423xx) || defined(STM32F446xx)

68.     /* Configure the main PLL */
      S$ ~  A' [( x2 S8 V5 r
69.     RCC->PLLCFGR = PLL_M | (PLL_N << 6) | (((PLL_P >> 1) -1) << 16) |

70.                    (RCC_PLLCFGR_PLLSRC_HSE) | (PLL_Q << 24) | (PLL_R << 28);
    4 {2 O; B) S3 F7 O5 Y8 _
71. #endif /* STM32F412xG || STM32F413_423xx || STM32F446xx */
    , `7 F$ W  o. U, W1 O! t
72.

73.     /* Enable the main PLL */
    ! m/ b+ H/ C1 N. i6 {
74.     RCC->CR |= RCC_CR_PLLON;

75.

76.     /* Wait till the main PLL is ready */

77.     while((RCC->CR & RCC_CR_PLLRDY) == 0)
    ! F# ]  y2 _* ?/ v. v% E
78.     {

79.     }

80.

81. #if defined(STM32F427_437xx) || defined(STM32F429_439xx) || defined(STM32F446xx) || defined(STM32F469_479xx)
    % ]7 v3 J7 @9 d
82.     /* Enable the Over-drive to extend the clock frequency to 180 Mhz */
    4 d5 b  B# G0 D4 j( }* T. G! g
83.     PWR->CR |= PWR_CR_ODEN;

84.     while((PWR->CSR & PWR_CSR_ODRDY) == 0)

85.     {

86.     }

87.     PWR->CR |= PWR_CR_ODSWEN;

88.     while((PWR->CSR & PWR_CSR_ODSWRDY) == 0)

89.     {

90.     }

91.     /* Configure Flash prefetch, Instruction cache, Data cache and wait state */

92.     FLASH->ACR = FLASH_ACR_PRFTEN | FLASH_ACR_ICEN |FLASH_ACR_DCEN |FLASH_ACR_LATENCY_5WS;

93. #endif /* STM32F427_437x || STM32F429_439xx || STM32F446xx || STM32F469_479xx */

94.
    " R2 e- }3 e! ~/ O, M
95. #if defined(STM32F40_41xxx)  || defined(STM32F412xG)

96.     /* Configure Flash prefetch, Instruction cache, Data cache and wait state */

97.     FLASH->ACR = FLASH_ACR_PRFTEN | FLASH_ACR_ICEN |FLASH_ACR_DCEN |FLASH_ACR_LATENCY_5WS;
    + X" I5 y+ a( l7 @. m
98. #endif /* STM32F40_41xxx  || STM32F412xG */
    0 G  }; X3 P, l* X2 d
99.
    3 T% I" Z4 b2 t
100. #if defined(STM32F413_423xx)

101.     /* Configure Flash prefetch, Instruction cache, Data cache and wait state */

102.     FLASH->ACR = FLASH_ACR_PRFTEN | FLASH_ACR_ICEN |FLASH_ACR_DCEN |FLASH_ACR_LATENCY_3WS;
     9 E6 r8 n3 A" u7 [4 y* N3 X
103. #endif /* STM32F413_423xx */

104.

105. #if defined(STM32F401xx)
     0 g1 U. o+ T+ {4 Z2 J% v& c+ u4 U! R
106.     /* Configure Flash prefetch, Instruction cache, Data cache and wait state */
     * P0 ^9 H# F4 L6 M
107.     FLASH->ACR = FLASH_ACR_PRFTEN | FLASH_ACR_ICEN |FLASH_ACR_DCEN |FLASH_ACR_LATENCY_2WS;

108. #endif /* STM32F401xx */
     $ z  B7 X! I! t  s
109.
     3 F9 J+ O' h" K0 M, m# m6 R: D8 V
110.     /* Select the main PLL as system clock source */
     3 ?, U2 e+ R1 P' F! Y; C" g
111.     RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_SW));

112.     RCC->CFGR |= RCC_CFGR_SW_PLL;
     ; _6 g; \$ w, K* t5 A/ J
113.

114.     /* Wait till the main PLL is used as system clock source */

115.     while ((RCC->CFGR & (uint32_t)RCC_CFGR_SWS ) != RCC_CFGR_SWS_PLL);

116.     {
     : z: Y" I- D  l, x
117.     }
     ; y* z& L6 W8 Q9 c& G
118.   }

119.   else

120.   { /* If HSE fails to start-up, the application will have wrong clock
     ! j3 M& S( h) ?# ]
121.          configuration. User can add here some code to deal with this error */
     1 c# f) E) F. M! h, h. R
122.   }
     $ o  A; B; _- s( B4 M
123. #elif defined(STM32F410xx) || defined(STM32F411xE)
     2 p% b7 j# c# p, e; c- ]0 G
124. #if defined(USE_HSE_BYPASS)
     - Z$ H, X* Q* M7 s2 P! H
125. /******************************************************************************/

126. /*            PLL (clocked by HSE) used as System clock source                */
     7 ?0 P# G5 x0 s  H. R
127. /******************************************************************************/

128.   __IO uint32_t StartUpCounter = 0, HSEStatus = 0;
     5 K' Q( t: B7 r* N. O# s
129.

130.   /* Enable HSE and HSE BYPASS */

131.   RCC->CR |= ((uint32_t)RCC_CR_HSEON | RCC_CR_HSEBYP);
     4 E6 v& M3 W2 p6 B9 M+ _5 |
132.
     3 n/ k8 w* H! i# |" P
133.   /* Wait till HSE is ready and if Time out is reached exit */

134.   do

135.   {

136.     HSEStatus = RCC->CR & RCC_CR_HSERDY;
     3 Z* Z, {% \/ N# ?& }# o5 X& E
137.     StartUpCounter++;
     4 |6 t& f2 @1 ^& n* @7 Q
138.   } while((HSEStatus == 0) && (StartUpCounter != HSE_STARTUP_TIMEOUT));
     & Y- H7 J# l" Y+ R; e' O
139.
     $ a9 x9 ~. p1 s8 T9 z4 r
140.   if ((RCC->CR & RCC_CR_HSERDY) != RESET)
     & _' z. W- t" |0 t7 {
141.   {
     & W! w/ U( o2 C( {
142.     HSEStatus = (uint32_t)0x01;
       m( M: K$ Z* a) z0 j
143.   }

144.   else

145.   {

146.     HSEStatus = (uint32_t)0x00;
     " p- i' [! Y8 K, h$ S
147.   }
     5 |8 M7 J9 V1 B% H* m) ~! x
148.
     6 v- {' H! P! k) @; K1 ~* K
149.   if (HSEStatus == (uint32_t)0x01)

150.   {
     8 k0 F0 f( ^& G0 ~6 ^' l
151.     /* Select regulator voltage output Scale 1 mode */

152.     RCC->APB1ENR |= RCC_APB1ENR_PWREN;
     ! @. J9 \# O9 @# c. R7 z$ G
153.     PWR->CR |= PWR_CR_VOS;

154.
     3 T" ^% l; o7 @
155.     /* HCLK = SYSCLK / 1*/
     % s1 S* m5 X" J1 A6 d1 h& j
156.     RCC->CFGR |= RCC_CFGR_HPRE_DIV1;

157.

158.     /* PCLK2 = HCLK / 2*/
     3 t) E- D7 g4 [' m. P: k' Z
159.     RCC->CFGR |= RCC_CFGR_PPRE2_DIV1;

160.

161.     /* PCLK1 = HCLK / 4*/

162.     RCC->CFGR |= RCC_CFGR_PPRE1_DIV2;
     + I' D" g, o6 J& P& J) G
163.

164.     /* Configure the main PLL */

165.     RCC->PLLCFGR = PLL_M | (PLL_N << 6) | (((PLL_P >> 1) -1) << 16) |

166.                    (RCC_PLLCFGR_PLLSRC_HSE) | (PLL_Q << 24);

167.

168.     /* Enable the main PLL */
     + S, K6 `; T# P6 e/ s
169.     RCC->CR |= RCC_CR_PLLON;
     - h; ^! d, P5 u+ Q" s, y
170.

171.     /* Wait till the main PLL is ready */
     4 [4 Y, k) t. g
172.     while((RCC->CR & RCC_CR_PLLRDY) == 0)
     ; S0 h6 R' i- \4 Q
173.     {

174.     }
     5 [8 f: h9 T9 r' r
175.
     3 S( H6 L, N6 j- b' ?" M4 |
176.     /* Configure Flash prefetch, Instruction cache, Data cache and wait state */

177.     FLASH->ACR = FLASH_ACR_PRFTEN | FLASH_ACR_ICEN |FLASH_ACR_DCEN |FLASH_ACR_LATENCY_2WS;

178.
     * Q' Z& h: G2 U* B/ Y+ w  f5 `; w
179.     /* Select the main PLL as system clock source */
     1 ~& @' D- K. C/ Z( t
180.     RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_SW));

181.     RCC->CFGR |= RCC_CFGR_SW_PLL;

182.
     ! C$ g0 b7 Q  @8 L, q
183.     /* Wait till the main PLL is used as system clock source */
     ; }/ ~1 a1 C$ O5 z
184.     while ((RCC->CFGR & (uint32_t)RCC_CFGR_SWS ) != RCC_CFGR_SWS_PLL);

185.     {

186.     }

187.   }

188.   else
     * x2 R( w; ^' C2 J! i( n: w1 M  @
189.   { /* If HSE fails to start-up, the application will have wrong clock

190.          configuration. User can add here some code to deal with this error */
     2 M! n1 P( e5 P) i6 ~8 n
191.   }
     + C3 e" @2 I6 [, `# i
192. #else /* HSI will be used as PLL clock source */

193.   /* Select regulator voltage output Scale 1 mode */
     " h% D* z5 C. {
194.   RCC->APB1ENR |= RCC_APB1ENR_PWREN;

195.   PWR->CR |= PWR_CR_VOS;

196.

197.   /* HCLK = SYSCLK / 1*/
     * g& D% U* R7 g% c' a. v; y
198.   RCC->CFGR |= RCC_CFGR_HPRE_DIV1;
     # K; `& n! S3 D. X7 n# X
199.

200.   /* PCLK2 = HCLK / 2*/
     / _) h5 d7 g4 N) u/ ]2 J/ R
201.   RCC->CFGR |= RCC_CFGR_PPRE2_DIV1;

202.
     : `; t6 h7 @" k* ]$ V
203.   /* PCLK1 = HCLK / 4*/
     # U, M# J+ h. p+ h, g4 ]$ m
204.   RCC->CFGR |= RCC_CFGR_PPRE1_DIV2;

205.
     - m+ o7 P) u( Y9 Q' F+ T. \' a# V
206.   /* Configure the main PLL */

207.   RCC->PLLCFGR = PLL_M | (PLL_N << 6) | (((PLL_P >> 1) -1) << 16) | (PLL_Q << 24);

208.
     8 @7 K6 `" x4 G. m- k- j, c* {  A
209.   /* Enable the main PLL */

210.   RCC->CR |= RCC_CR_PLLON;

211.

212.   /* Wait till the main PLL is ready */
     6 s: G6 w5 J; r  K/ u: k
213.   while((RCC->CR & RCC_CR_PLLRDY) == 0)

214.   {

215.   }
     * Y: c( r/ J) B9 h; k" ]. X
216.
     : F7 @5 [. E0 z0 o8 `2 A
217.   /* Configure Flash prefetch, Instruction cache, Data cache and wait state */
     . u4 M, _* i% ~1 L% z7 e
218.   FLASH->ACR = FLASH_ACR_PRFTEN | FLASH_ACR_ICEN |FLASH_ACR_DCEN |FLASH_ACR_LATENCY_2WS;

219.

220.   /* Select the main PLL as system clock source */
       A2 l  z) y1 E1 ^3 U( s+ b& `5 C& o6 o
221.   RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_SW));

222.   RCC->CFGR |= RCC_CFGR_SW_PLL;

223.
     . [3 K# n1 q0 ?0 v; d8 `
224.   /* Wait till the main PLL is used as system clock source */

225.   while ((RCC->CFGR & (uint32_t)RCC_CFGR_SWS ) != RCC_CFGR_SWS_PLL);
     , T5 {- Y* |2 o* {; _1 P6 \
226.   {

227.   }

228. #endif /* USE_HSE_BYPASS */
     5 F4 |$ [1 v0 E* I" D
229. #endif /* STM32F40_41xxx || STM32F427_437xx || STM32F429_439xx || STM32F401xx || STM32F469_479xx */
     4 }/ E; }, I( I0 `% ?( ~* t
230. }

复制代码

先使能外部时钟 HSE，等待 HSE 稳定之后，配置AHB,APB1,APB2 时钟相关的分频因子，也就是相关外设的时钟。等待这些都配置完成之后，打开主 PLL 时钟，然后设置主 PLL 作为系统时钟 SYSCLK 时钟源。如果 HSE 不能达到就绪状态（比如外部晶振不能稳定或者没有外部晶振），那么依然会是 HSI 作为系统时钟。
/ U# {' l7 b. U# p2 \7 x
在这里要特别提出来，在设置主 PLL 时钟的时候，会要设置一系列的分频系数和倍频系数参数。大家可以从 SetSysClock 函数的这行代码看出：

) R/ A, I: g. L& O

1.     /* Configure the main PLL */
   ; ^# I, X3 h% E" J! u* b
2.     RCC->PLLCFGR = PLL_M | (PLL_N << 6) | (((PLL_P >> 1) -1) << 16) |

3.                    (RCC_PLLCFGR_PLLSRC_HSE) | (PLL_Q << 24);

复制代码

; D: p" J$ i1 |3 R" @1 j这些参数是通过宏定义标识符的值来设置的。默认的配置在 System_stm32f4xx.c 文件开头的地方配置。对于我们开发板，我们的设置参数值如下：

7 k% @  Z6 U! `3 X8 U

1. #define PLL_M 8
   3 a! w/ G* M* i* L- d
2. #define PLL_Q 7
   8 `+ ?) N% H5 V! u
3. #define PLL_N 336
   + v! ~+ Q% [, b0 l6 J2 f
4. #define PLL_P 2


复制代码

这里还有个特别需要注意的地方，就是我们还要同步修改 stm32f4xx.h 中宏定义标识符HSE_VALUE 的值为我们的外部时钟：

8 x5 R, u& {$ `$ K

1. #if !defined (HSE_VALUE)

2. #define HSE_VALUE ((uint32_t)8000000) /*!< Value of the External oscillator in Hz */

3. #endif /* HSE_VALUE */

复制代码

这里默认固件库配置的是 25000000，我们外部时钟为 8MHz，所以我们根据我们硬件情况修改为 8000000 即可。

04. 时钟配置总结
& X& d% v$ x7 R: V$ y最后我们总结一下 SystemInit()函数中设置的系统时钟大小：

SYSCLK（系统时钟） =168MHz
& x' G% J: e4 D- Z9 f
/ p2 Y7 n& g' ], c# P3 sAHB 总线时钟(HCLK=SYSCLK) =168MHz

- R# U; b) p7 K- _! D. Q# `APB1 总线时钟(PCLK1=SYSCLK/4) =42MHz
4 E& ~) }$ Y: l+ M3 h( u. o' V
# W# |/ w# U: F. Q( W/ U$ kAPB2 总线时钟(PCLK2=SYSCLK/2) =84MHz

' ~% V6 M1 x. ^8 ^- LPLL 主时钟 =168MHz
