文章简介:	STM32F429IGT6开发板简介（STM32F429/F767/H743）

开发板底板鸟瞰图：


核心板鸟瞰图：


MCU丝印型号详解：% C7 j' s. X- }8 T4 N( y$ z
' {. `5 j4 ]' ` I

总线架构：

存储器映射：


存储器区域功能划分：

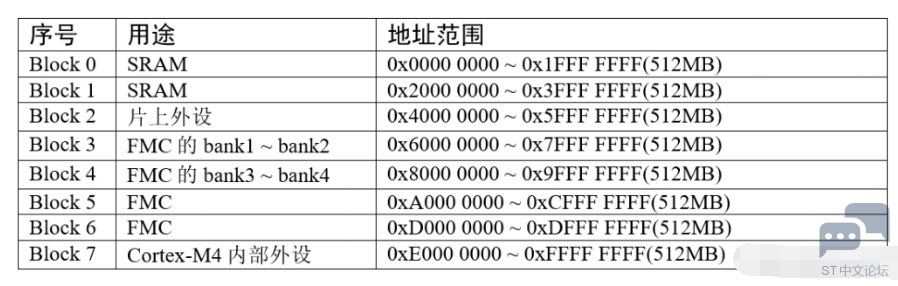

在这 4GB 的地址空间中，ARM 已经粗线条的平均分成了 8 个块，每块 512MB，每个块也都规定
了用途


在这 8 个 Block 里面，有 3 个块非常重要，也是我们最关心的三个块。Boock0 用来设计成内部
FLASH，Block1 用来设计成内部 RAM，Block2 用来设计成片上的外设。

存储器 Block0 内部区域功能划分

Block0 主要用于设计片内的 FLASH，F429 系列片内部 FLASH 最大是 2MB，我们使用的
STM32F429IGT6 的 FLASH 就是 1MB。


储存器 Block1 内部区域功能划分

Block1 用于设计片内的 SRAM。F429 内部 SRAM 的大小为 256KB，其中 64KB 的 CCM RAM 位于 Block0，剩下的 192KB 位于 Block1，分 SRAM1 112KB，SRAM2 16KB，SRAM3 64KB，

储存器 Block2 内部区域功能划分

Block2 用于设计片内的外设，根据外设的总线速度不同，Block 被分成了 APB 和 AHB 两部分，其
中 APB 又被分为 APB1 和 APB2，AHB 分为 AHB1 和 AHB2，具体见表格存储器 Block2 内部区域
功能划分。还有一个 AHB3 包含了 Block3/4/5/6，这四个 Block 用于扩展外部存储器，如 SDRAM，
NORFLASH 和 NANDFLASH 等。


总线基地址' {, x7 A, [5 l( l& t: n v# C
: g8 D/ R1 S; q6 o) K; l

1 E6 C2 i$ N: t8 O# X3 j& |3 D) v# g- k- l g% T+ J
外设基地址

总线上挂载着各种外设，这些外设也有自己的地址范围，特定外设的首个地址称为“XX 外设基
地址”，也叫 XX 外设的边界地址。

GPIO外设

$@K{KK369F~7LPK9_9U%~%K5.png$

' |) Q) U- d% d6 L6 T外设寄存器

在 XX 外设的地址范围内，分布着的就是该外设的寄存器。以 GPIO 外设为例，GPIO 是通用输入输出端口的简称，简单来说就是
STM32 可控制的引脚，基本功能是控制引脚输出高电平或者低电平。最简单的应用就是把 GPIO 的引脚连接到 LED 灯的阴极，LED
灯的阳极接电源，然后通过 STM32 控制该引脚的电平，从而实现控制 LED 灯的亮灭。 GPIO
有很多个寄存器，每一个都有特定的功能。每个寄存器为 32bit，占四个字节，在该外设的
基地址上按照顺序排列，寄存器的位置都以相对该外设基地址的偏移地址来描述。
