文章简介:	STM32f1之光敏电阻传感器实验

一、光敏电阻模块简介

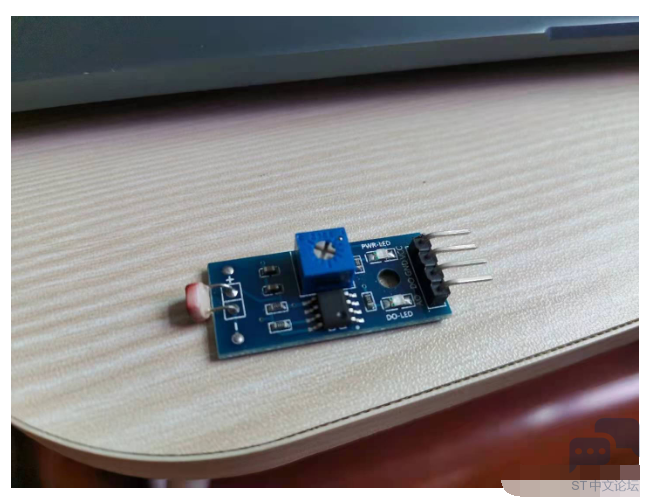

光敏电阻传感器模块是对光线敏感度的反应，一般用来检测探头周围光线的强度（亮度），可以通过DO输出数字信号1和0，也可以通过AO口输出模拟信号


调节阈值：我们可以通过旋钮来改变它的阈值，如图

当检测到周围光线较暗时（在阈值范围内），DO口输出高电平，电压大；当检测到周围光线较亮时（超过我们设定的阈值），DO口输出低电平，电压小。

AO口作为模拟信号输出，可以连接到单片机上拥有的AD转换模块或者外置AD转换模块，通过转换，就可以得到更为精准的光线亮度数值。

这里我主要是用DO口做一个简单的实验，方便大家理解。

二、实验过程
在这里我主要是采用PD11作为DO输入口

光敏模块初始化：

#include "gm.h", _; b9 E$ c3 U* G1 X3 H
$ P1 U6 V) H1 i$ H! F$ e t
: r$ u5 ]' j- B5 Z _
void gm_Init(void)+ H( A, |, i9 p* _
{; Q7 ?' J" J- X* r3 G" K8 K) |6 j* X
& c1 C: Q# |! X
GPIO_InitTypeDef GPIO_InitStructure;
, B0 M, u' N( r& e, n2 D
& f3 W' k7 X2 K
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOD, ENABLE); ) Z0 ~2 z/ P( w: V1 j+ t
0 y4 X) ~! C, G8 e
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11; + i" Q& |* l1 M9 ?+ k# q
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
* Y- x& N: m3 N- c9 U
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
$ _/ {3 V; T Y7 P
GPIO_Init(GPIOD, &GPIO_InitStructure); ; k+ k) x1 g* s$ @( y
GPIO_SetBits(GPIOD,GPIO_Pin_11); & Q3 C+ J' f5 ^
- p& C; H k6 c+ d8 V( _- ?
}

复制代码

头文件声明：

#ifndef __GM_H+ d) ]5 U9 G! h3 i8 S
#define __GM_H1 n5 K1 R& V, \2 ~8 p
#include "sys.h"" b5 C4 t7 }* _1 g% i9 G
4 K1 x2 {" V+ W
#define gm PDin(11)
9 D) e# k7 X" x& b( s7 M, X
void gm_Init(void);
* K) C, L4 r. {( h9 h2 G' C
9 }! d4 C1 A1 c( d1 A& y
#endif

复制代码

主函数：

#include "led.h"
+ l* t5 \( u* |5 i2 B, H/ m
#include "gm.h"! T- E9 Q3 _1 m* H% ]
$ ~) v2 t, G* Q7 O% X
) p; W4 g t: Q- R+ M: t& [
int main(void)
" S6 v; P' _; ^0 ]# Q" [
{
" R4 M: t9 C0 Y9 u8 \; Q% l9 R% k
delay_init();
' L% y% b7 n/ e1 E9 F0 _
LED_Init(); $ ^" t" k; a5 ?- \; w) Q4 S
gm_Init();
0 ^. R7 g* I% @8 \
while(1)
. @2 c% k( f7 V! A
{
9 N9 A- t* }+ K( _ \: D5 J
if(gm==1)
4 e9 t2 @" q- D2 O1 s
{, j2 f, k1 w4 b4 i0 f
LED0=1;
- r: ]% m+ m+ l6 \
LED1=1;, C, O* A8 B. C2 S8 n! p( h* d. Z. ^
}% ] N; b- t' w: r% i+ T7 i) x
if(gm==0) . N. [0 s: r5 G! f+ L/ ]9 R
{4 y. `! L( I% b/ j, `3 |: I
delay_ms(50);& c' m* K% H7 A. D) ]
if(gm==0)' Z/ f3 q4 K4 }/ V% n
{
& _$ |# l, ]) R) E
LED0=0;
0 ]+ P7 E# E- O! [- r* ~; E4 d+ R
LED1=0;
$ Q6 P/ n3 A3 ^- l
}9 c" f4 P' x( _
}/ `8 m9 ]) p1 p- W9 y, w) b" n
}8 u) y0 r- @# n$ G
}

复制代码

实验截图：

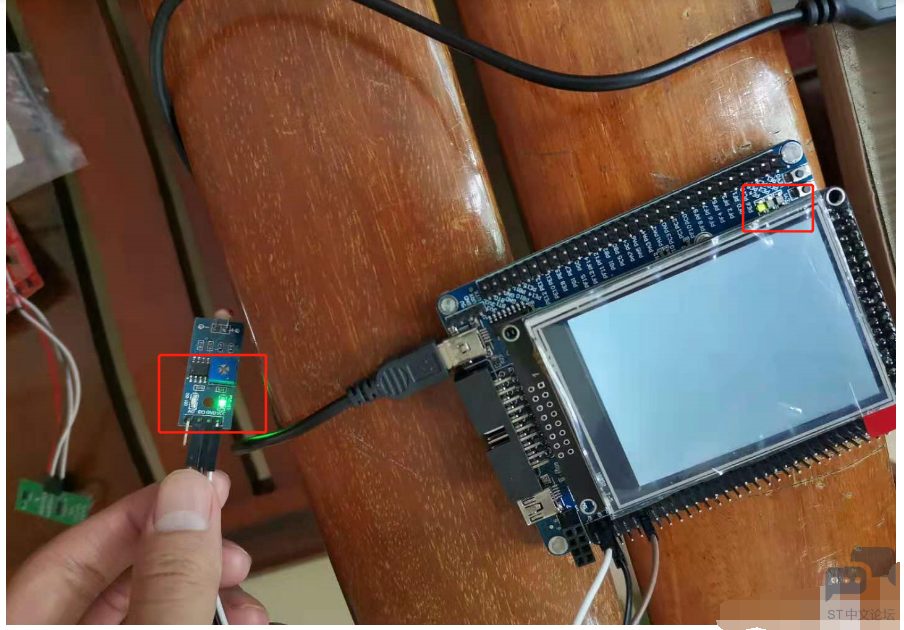

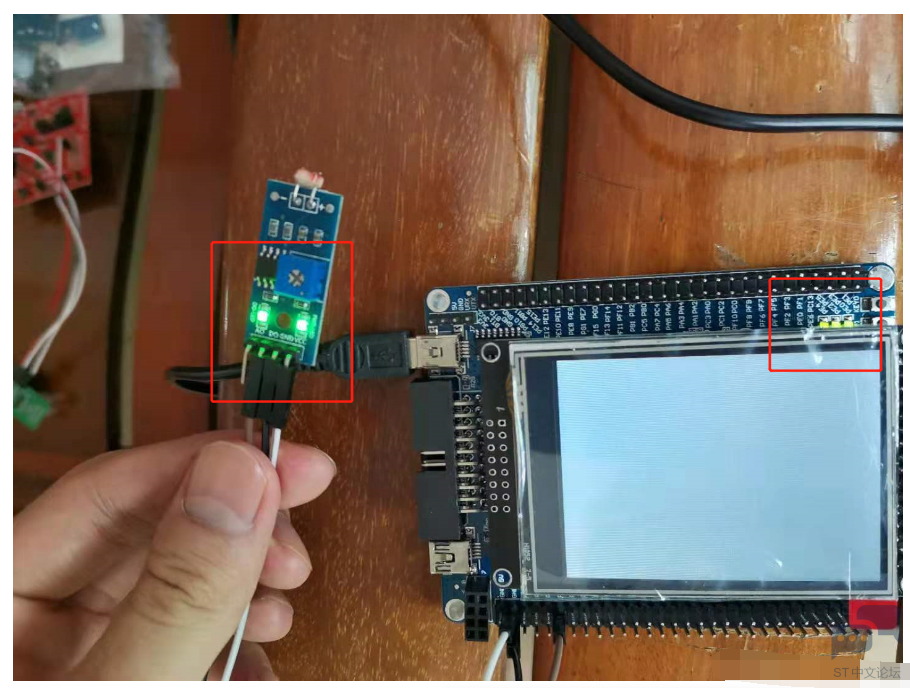

$M7TMP{@CD8Y5$}BIC3_L2WC.png$
. o- o% y) ^* _8 k
三、总结
