一、打开cubemx
。

二、配置定时器

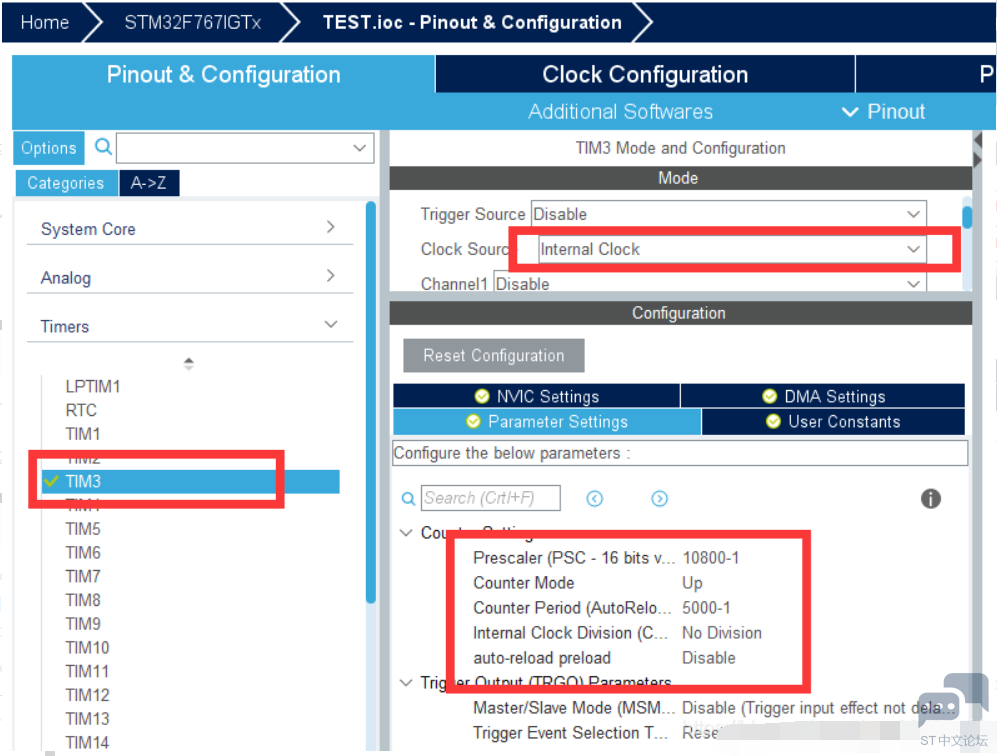

选择TIM3，修改时钟源为内部时钟，配置分频因子PSC为10800-1，计数方式为UP向上计数，自动重装载值为5000-1，因为TIM3是挂在APB1上，APB1的时钟速度为108M，所以中断时间为108000000/（10800*5000）=500ms

三、开启中断，配置中断优先级


四、生成代码
在主函数里添加函数HAL_TIM_Base_Start_IT(&htim3);没开始定时器计数


在tim.c中添加中断回调函数

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
; m& X" R' C" ~) L0 g* C/ D
{+ U! m" D+ Y% X7 S
if(htim->Instance == TIM3)6 H# m1 R1 h7 B( x9 B4 M
{
HAL_GPIO_TogglePin(LED0_GPIO_Port,LED0_Pin);
/ }& u |" u1 e! z9 [
HAL_GPIO_TogglePin(LED1_GPIO_Port,LED1_Pin);
/ T# g. m% _: r0 n1 z' i
}. F! l n' G& I F
}
