【福利三：雨露均沾·逢7狂欢】之一:STM32F1外部中断异常故障的解决办法

wenyangzeng · 2026-07-03T07:29:52+00:00

STM32F1外部中断异常故障的解决办法& }1 @" i) L5 A& o' j1 D9 ?. r+ F1 a 在一个STM32F103RB的应用中，需要在PA8引入外部中断，当中断到来时写Flash保存实时数据。配置为上拉输入、下降沿触发：: N3 Q1 o- t( o% c% D/ Q) k* { GPIO_InitStruct.Pin = GPIO_PIN_8;# M1 V$ K( f7 s8 m2 f GPIO_InitStruct.Mode = GPIO_MODE_IT_FALLING; + J4 {% k# Y, f4 M& qGPIO_InitStruct.Pull = GPIO_PULLUP;7 @3 }' H1 r& ] HAL_GPIO_Init(GPIOA, &GPIO_InitStruct); j x/ ^3 E% q( D # |3 T: n2 Y0 A' |, P$ X HAL_NVIC_SetPriority(EXTI9_5_IRQn, 0, 0);! J7 S, J' B8 Z5 S HAL_NVIC_EnableIRQ(EXTI9_5_IRQn);0 ~6 J) X! r: e6 Q o 9 y# T1 n* C/ k- L8 U/ c3 H8 e运行中发现执行每条指令的时间都很长，刷新一次LCD的时间达到秒级。检查代码和硬件都找不到原因。怀疑与外部中断有关，先禁止PA8的外部中断，整机工作恢复正常，重点排查PA8的外部中断部分。PA8的中断是从+12V供电采样的，当+12V掉电瞬间写Flash。用示波器测量PA8，发现一直有极短暂下降沿干扰脉冲出现，分析故障原因是不断出现的下降沿干扰脉冲触发PA8一直中断，一直在写Flash。8 j# [# ~/ v* i( u: } 解决办法，在PA8对地并接一电容，故障解决。 + G$ [& O) n5 L- w

【福利三：雨露均沾·逢7狂欢】之一:STM32F1外部中断异常故障的解决办法

[复制链接]

wenyangzeng 发布时间：2026-7-3 15:29

技术帖
文章封面:
文章简介:	STM32F1外部中断异常故障的解决办法

STM32F1外部中断异常故障的解决办法
在一个STM32F103RB的应用中，需要在PA8引入外部中断，当中断到来时写Flash保存实时数据。配置为上拉输入、下降沿触发：
GPIO_InitStruct.Pin = GPIO_PIN_8;
GPIO_InitStruct.Mode = GPIO_MODE_IT_FALLING;
GPIO_InitStruct.Pull = GPIO_PULLUP;
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

HAL_NVIC_SetPriority(EXTI9_5_IRQn, 0, 0);
HAL_NVIC_EnableIRQ(EXTI9_5_IRQn);

运行中发现执行每条指令的时间都很长，刷新一次LCD的时间达到秒级。检查代码和硬件都找不到原因。怀疑与外部中断有关，先禁止PA8的外部中断，整机工作恢复正常，重点排查PA8的外部中断部分。PA8的中断是从+12V供电采样的，当+12V掉电瞬间写Flash。用示波器测量PA8，发现一直有极短暂下降沿干扰脉冲出现，分析故障原因是不断出现的下降沿干扰脉冲触发PA8一直中断，一直在写Flash。

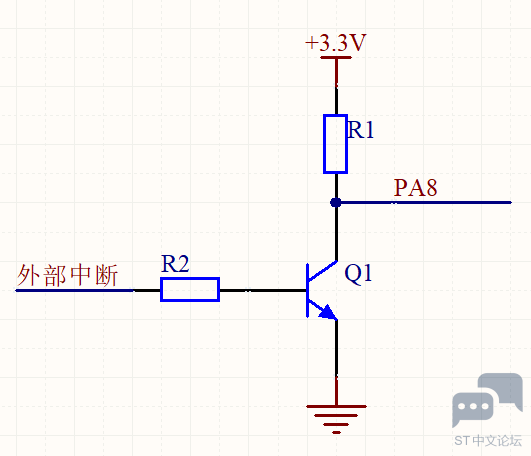

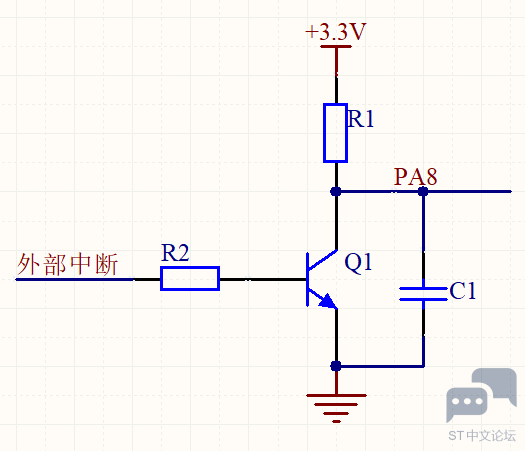

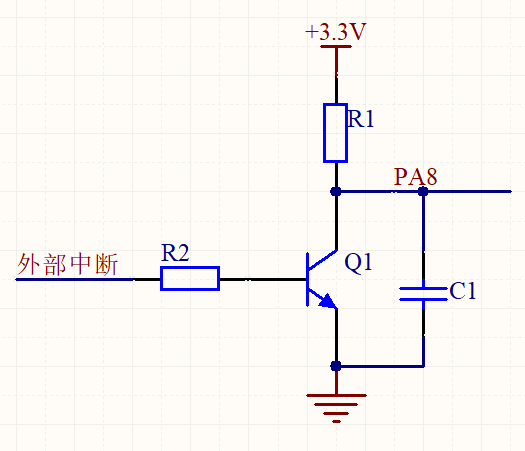

解决办法，在PA8对地并接一电容，故障解决。
