前言
STM32F4 的 DAC 模块(数字/模拟转换模块)是 12 位数字输入，电压输出型的 DAC。DAC
2 l. C) D5 T0 |5 l0 H- ^5 G可以配置为 8 位或 12 位模式，也可以与 DMA 控制器配合使用。DAC 工作在 12 位模式时，
  S* u4 Z/ d  y) B数据可以设置成左对齐或右对齐。DAC 模块有 2 个输出通道，每个通道都有单独的转换器。
" [* c$ I! s2 @在双 DAC 模式下，2 个通道可以独立地进行转换，也可以同时进行转换并同步地更新 2 个
通道的输出。DAC 可以通过引脚输入参考电压 Vref+（通 ADC 共用）以获得更精确的转换
+ H6 O9 Z. ?3 G( n. r$ J- D# E结果。

% K( n- Y* P8 r* Y! J% H一、DAC是什么？
STM32F4 的 DAC 模块主要特点有：
7 W, `$ H2 a9 Z3 w; t6 j8 b+ h3 w① 2 个 DAC 转换器：每个转换器对应 1 个输出通道
' u, J3 K9 k7 Z4 i3 _8 a② 8 位或者 12 位单调输出
③ 12 位模式下数据左对齐或者右对齐
④ 同步更新功能
) c# E2 s0 h2 g8 B9 O/ t& v0 C⑤ 噪声波形生成
⑥ 三角波形生成
9 P% ?: K- S" A5 g3 z2 N+ E6 p) D⑦ 双 DAC 通道同时或者分别转换
⑧ 每个通道都有 DMA 功能
# Y+ {+ [5 V7 d9 H+ z' ~( ^
二、DAC实验
7 Q: m1 k& ?9 H) V7 J1.实验所需配置功能
& P# f. t9 x$ }* f由于原子在本讲用的模块较多，我们只是测试，所以仅挑了部分，可表示实验结果就行。
1） 串口
3 g1 A( q/ r/ ^2 A1 n' l6 A2） ADC
3） DAC
) H3 c5 u. r- b1 k' G! K  o, x
7 P9 m7 ]8 m; |4 D; X! p# o2.功能配置


! b- t/ I. g6 F5 T' y( E6 B
- A: @9 y8 |5 X9 m" r* L  q3.时钟配置
0 {0 z+ H2 `0 L$ ?4 [$ ]RCC时钟配置如前文一样（此处一般情况是不变的）。

: {; E, p3 ^  J2 j4 x
4.生成代码

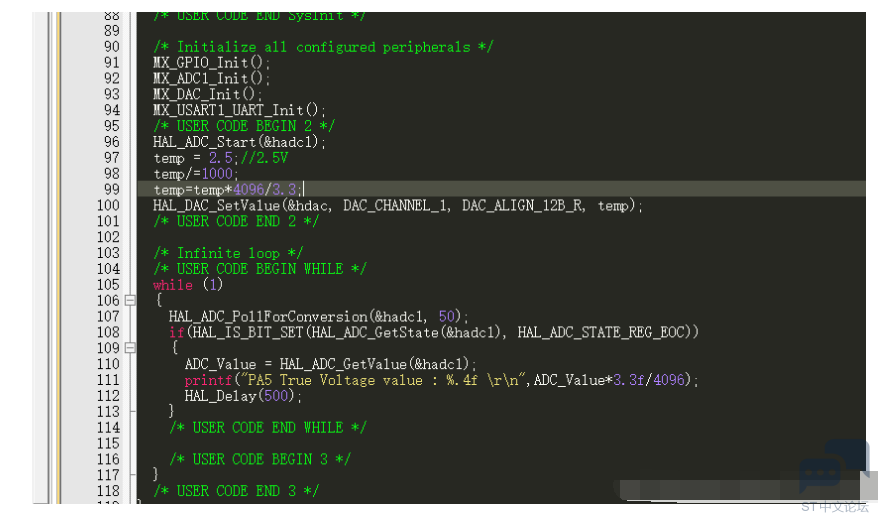

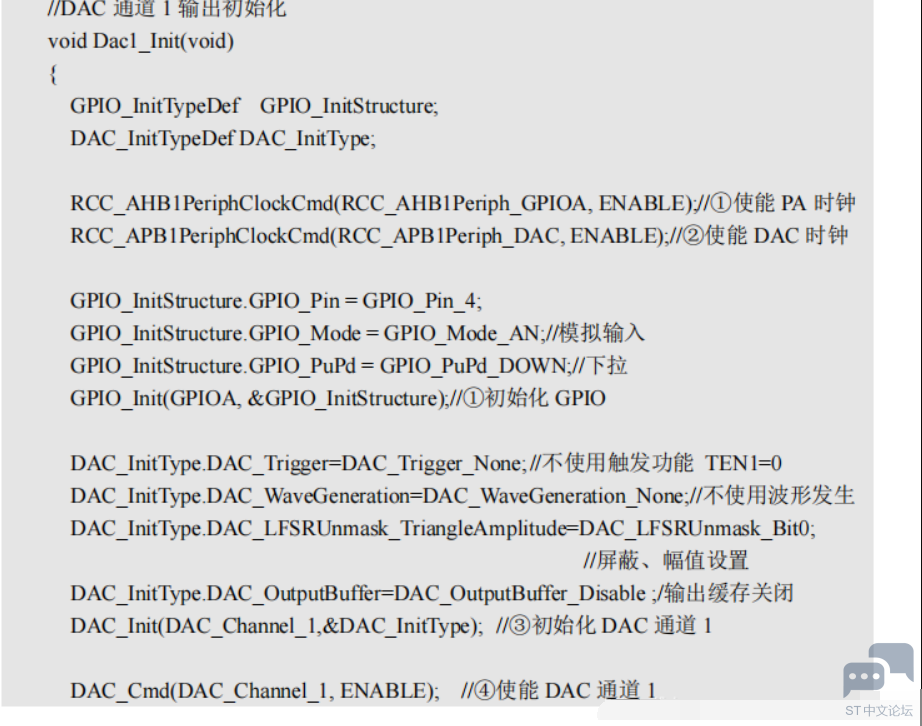

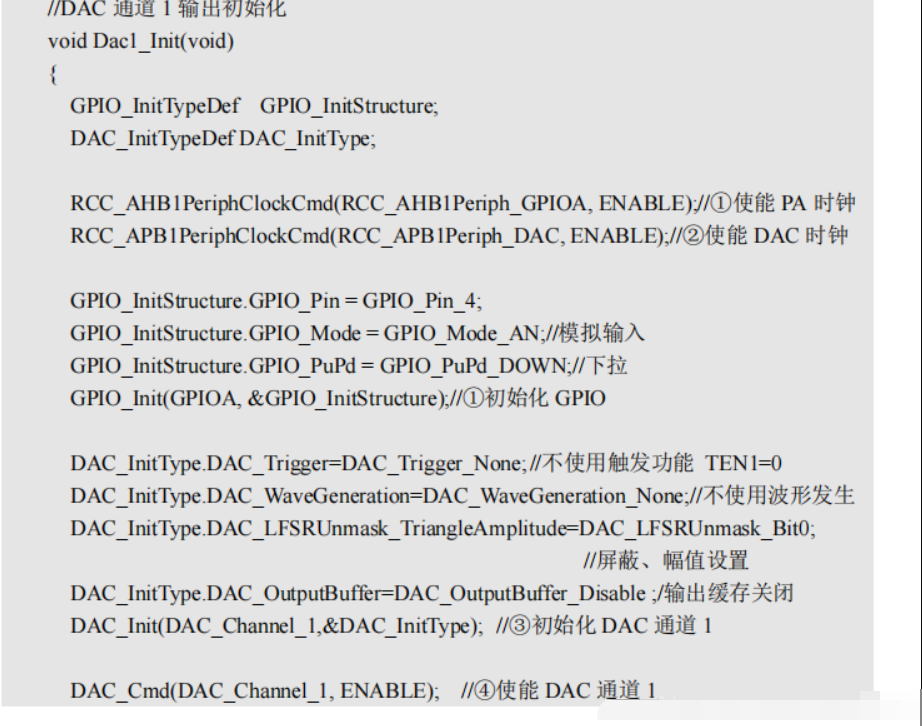

3 O; x& ~) h6 {' o& k仿自原子的DAC设置函数，可多次自己设置电压值

% R& Z# }7 J  A( J/ _6 q

1.         HAL_ADC_Start(&hadc1);
   7 ~, C+ w: i0 y
2.         temp = 2.5;//2.5V

3.         //temp/=1000;这里不需要，图片有误

4.         temp=temp*4096/3.3;

5.         HAL_DAC_SetValue(&hdac, DAC_CHANNEL_1, DAC_ALIGN_12B_R, temp);

复制代码

+ ]2 c7 {  g. |% c7 Z来源于ADC例程
: U& |) {# |! x$ W) {: m/ c5 h& a
: U3 y/ D6 J: ]; }% Z( T

1.                 HAL_ADC_PollForConversion(&hadc1, 50);

2.                 if(HAL_IS_BIT_SET(HAL_ADC_GetState(&hadc1), HAL_ADC_STATE_REG_EOC))
   6 _  b5 i: i! x
3.                 {

4.                         ADC_Value = HAL_ADC_GetValue(&hadc1);

5.                         printf("PA5 True Voltage value : %.4f \r\n",ADC_Value*3.3f/4096);

6.                         HAL_Delay(500);

7.                 }

复制代码
