基于 Arm® Cortex-M0 内核的 32 位 MCU,内置 16 KB Flash、 定时器、ADC、通信接口,工作电压为 2.4V-3.6V

[复制链接]
STMCU小助手 发布时间:2022-7-10 19:06
特性
5 i, m# _' q! y- [# d 内核:Arm® 32 位 Cortex®-M0 CPU,主频高 达 48 MHz
1 D$ @. M9 f. l. h( u 工作环境温度范围为 -40 到 85°C3 b: @% U4 p* g
 存储器
) A6 r" V: U5 W! J$ ?– 16 KB 的 片内Flash6 @2 ?- w6 b+ |. Q3 Q, W# s
– 4 KB 的 SRAM,带硬件奇偶校验
7 K3 V4 x; o) j6 a CRC 计算单元, e7 T' \( v  x
 复位和电源管理
( J' D, M+ }7 F7 l  J. W# w+ u' A+ l– 数字和 I/O 电源:VDD = 2.4 V 到 3.6 V
% o& H0 X' c8 [3 q  k( ~! u– 模拟电源:VDDA = VDD 到 3.6 V
% Q* f# \" i2 R) D1 z' {: M" g5 j– 上电/掉电复位 (POR/PDR)
5 H6 E+ i% Q! R& g7 B& \$ Z– 低功耗模式:睡眠、停止和待机( ^. Q2 X  G- S1 N/ G, @" N$ a
 时钟管理
. c) {# p$ {/ G5 x# N( E9 d: q– 4 到 32 MHz 晶振' b5 z* I! t$ E5 a: L. B' E8 q
– 内置8MHz RC振荡器,x6 PLL 可选" H* z7 w3 |2 x% o
– 内部 40 kHz RC 振荡器% D; u# d" H$ L9 {2 ]$ _
 15 个快速 I/O: G3 \6 |! C2 ?0 \$ E3 ]
– 所有 I/O 都可映射至外部中断向量) \  O, g, q& o% \
– 4 个 5V 耐压 I/O
: f" G, D+ O; c! X 5 通道 DMA 控制器
, @/ w; f! g: t# V. ^* T* J4 p! P+ k! h- y 一个 12 位 1.0 µs ADC(9 个通道)
& i! [  D$ a  \– 转换范围:0 到 3.6 V  o, W" K# E: z: u3 x
– 单独模拟电源:2.4 V 到 3.6 V$ Q% r8 G) Q% [  u. \0 H
 8 个定时器
* R9 C9 F1 D0 G8 [/ W– 一个 16 位高级控制定时器,用于六通道PWM 输出5 E& @' i. [: W
– 四个 16 位定时器,具有多达四个 IC/OC、OCN通道,两个可用于 IR 控制解码
* B, G  |" J/ o' m1 `0 V7 C– 独立和系统看门狗定时器) H; Q+ {9 I8 i/ e; Y: _
– SysTick 定时器
% Z' k3 ]; s& B 通信接口- g1 v) ^' L4 {* o1 S
– I2C 接口,支持具有 20 mA 灌电流的增强型 快速模式 (1 Mb/s) 以及 SMBus/PMBus
4 ^8 z( G9 h+ A, Y0 ]! N/ N– USART 接口,支持主同步 SPI、调制解调 器控制和自动波特率检测
  ~+ X) U8 d  \0 Z0 G1 i– SPI (18 Mb/s),支持 4 到 16 位的可编程帧
- \8 C+ B4 x) O8 P5 \( O 串行线调试 (SWD): F" h, G  W' R. Z% R
 ECOPACK®2 封装
& N8 v1 g3 o0 ]8 n6 k9 Q  d

, V! A3 _9 D- w 0SFUY0`J_V4~G5D1}EQL1LJ.png
, F" u0 G: n9 `5 }. @& Q
- B& ^  N9 A/ C! d
7 k7 i9 }/ L9 o1简介2 K0 G+ ^. x$ i- H+ t1 W, m/ i: M
本文档提供有关 STM32F003F4 单片机的简要信息。有关详细信息,请参见专用数据手册DS13080(晚些时候推出)以及 STM32F0x0xx 器件的参考手册 RM0360,可从 www.st.com下载。
/ F# x/ [4 J# N7 y; B- \有关 Arm®(a) Cortex®-M0 内核的信息,请访问 www.arm.com 网站。- Q  @7 L) G: y% t# E7 U

5 U! [9 Y8 T* F9 ]( y, A

/ Z( ^9 K3 \* j! Y' ^/ w2简介
  J2 O% O( t2 |+ E% j# WSTM32F003F4 微控制器集成了工作频率为 48 MHz 的高性能 Arm® Cortex®-M0 32 位 RISC内核、高速嵌入式存储器(16 KB 的 Flash 和 4 KB 的 SRAM)以及丰富的增强型外设和I/O。它提供标准通信接口(I2C 总线、SPI 和 USART)、一个 12 位 ADC,七个通用 16 位定时器和一个高级控制 PWM 定时器。此器件采用 20 引脚封装,工作温度范围为 -40 到+85°C,电源电压范围为 2.4 V 到 3.6 V。非常适合低功耗应用的节能模式。' j' B/ f+ D! \) r& m
这款器件具有非常广泛的应用领域,例如应用控制和用户接口、手持式设备、A/V 接收器和数字 TV、PC 外设、游戏和导航、工业应用、PLC、逆变器、打印机、扫描仪、警报系统、可视对讲和 HVAC。1 R0 A  N* L6 {9 h& Z, R5 }8 ^

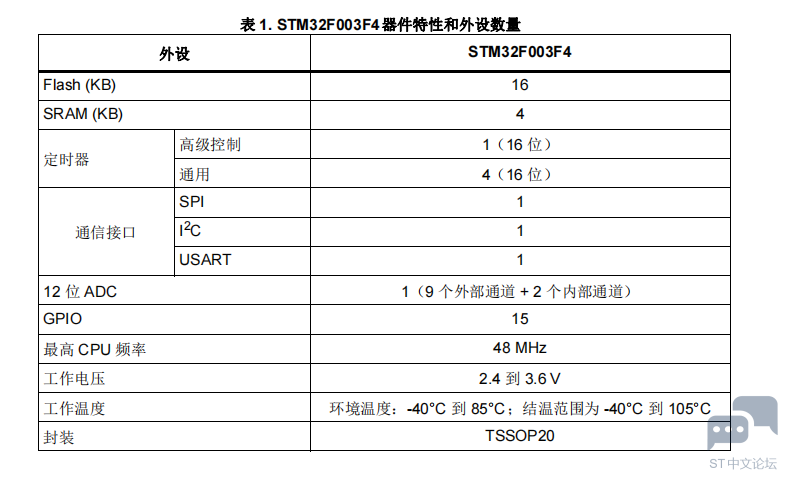

下表概述了器件特性和外设。
9 B) U9 |2 E: |$ O+ d! T6 |$ i- m! r7 ~; y! O
: L; k0 T* \1 E! I
090}H47F%EMH]V@~IJS_K]W.png / C; X" [9 u1 |" }4 H( x, C. o
完整版请查看:附件9 n  s5 W6 \! s6 W6 N

: ]+ j) }7 D% p/ q, o: d7 U! y7 [) m+ O7 }  y4 Z" W, }! _

7 i' E% B  s& \7 }5 Q4 @9 O5 l2 }2 M$ a) x

DB3989_STM32F003F4.pdf

下载

226.68 KB, 下载次数: 2
