1. 前言
在 G4 中存在最多 5 个 ADC 转换单元，其中 ADC1/2 和 ADC3/4 可以工作在双路模式下(Dual mode)，双路模式的交错工作方式可以提高 ADC 的采样速率，实现采样率翻倍。客户在使用交错工作方式时，发现了一些问题。本文将对出现的问题进行解释，并给出解决办法。
- U$ d, H% l/ p' J
: e9 r" G4 E7 W1 g2 F$ S2. ADC 交错工作方式问题
关于 ADC 的交错工作方式此处不做介绍，请阅读相关文档进行了解。
, w* C: j% }, _+ Y* E5 P" H2.1. 问题一

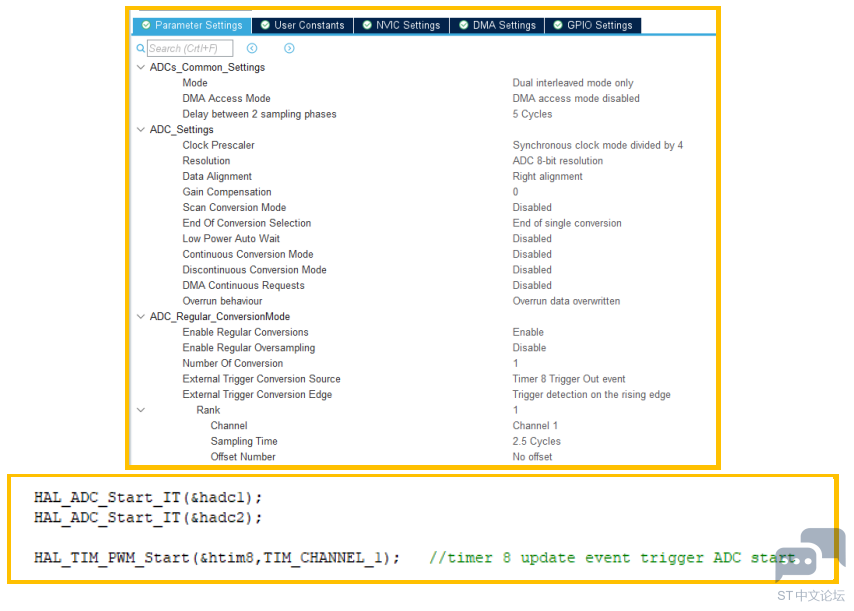

完成 ADC1/2 的双路交错工作模式的配置后，调用接口函数使能 ADC1/2，如下所示。通过调试发现 ADC2 的结果寄存器保持不变，ADC2 并未工作，只有 ADC1 工作了。

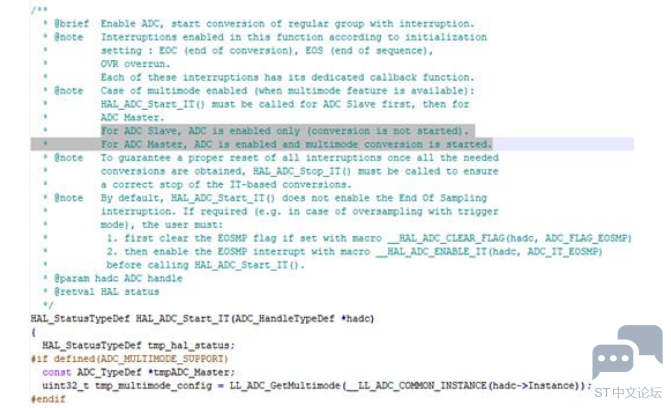

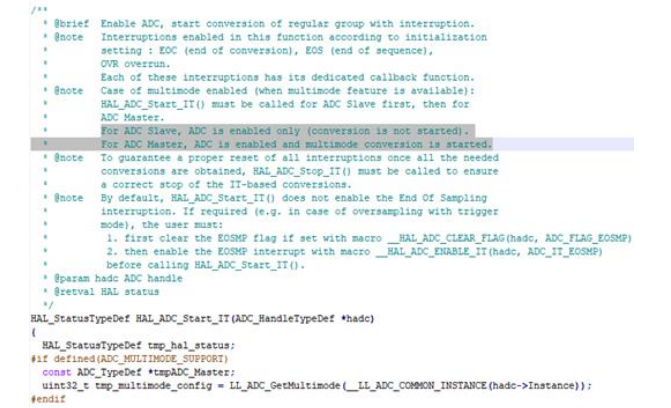

通过查看 HAL_ADC_Start_IT()函数源码以及注释，可以看到当 ADC 为 salve 时，函数中只是使能了 ADC， 并没有启动 ADC，只有当 ADC 为 Master 时，才会使能并同时启动 ADC。
# h% U/ X/ V! K
7 v8 A; b" c5 ?8 }& B
; T" G  E/ i& q8 ~( t1 d

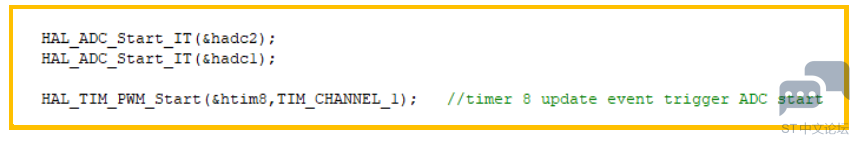

! {6 ]3 w" G6 C4 l 所以通过以上的函数启动 ADC 工作时，正确的调用时序如下：
6 _4 h6 K0 G2 w- [8 Y# X0 \

6 j$ O! V( T6 m( t  ]: A+ x$ E
/ K# m) e' j4 ]  I2 [7 O+ }; w

完整版请查看：附件
