STM32CubeIDE SWV 功能简介

[复制链接]
STMCU小助手 发布时间:2022-8-4 23:29
1. 引言- J0 {2 H2 Z" x; t
STM32CubeIDE 是 ST 官方推出的集成开发环境,集成了很多 STM32 的调试与开发工具。
3 ?, g, I+ x9 k0 l  \% I本文主要介绍如何使用 SWV 功能来打印输出。
0 y- G/ E/ X  f0 D& ?
2. 问题描述
) g3 S" `' l7 `客户使用 STM32CubeIDE 开发环境,将 Printf 定位到串口上是正常的,但是在重定位到SWO 上却出现了无法打印的问题。客户也参考了网上的教程,仍然无法实现,不知道是什么原因。

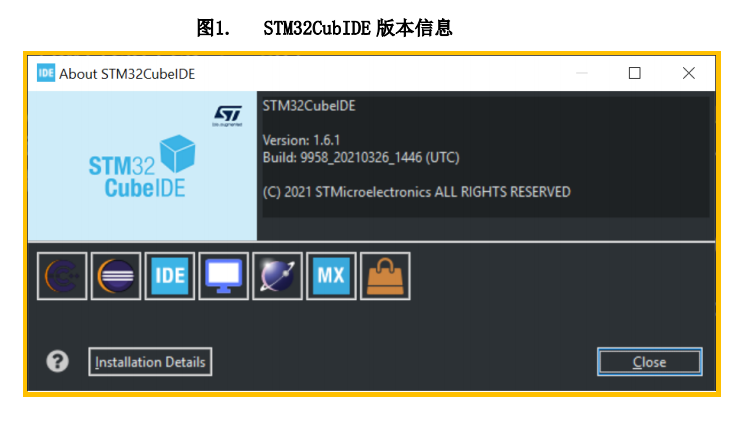

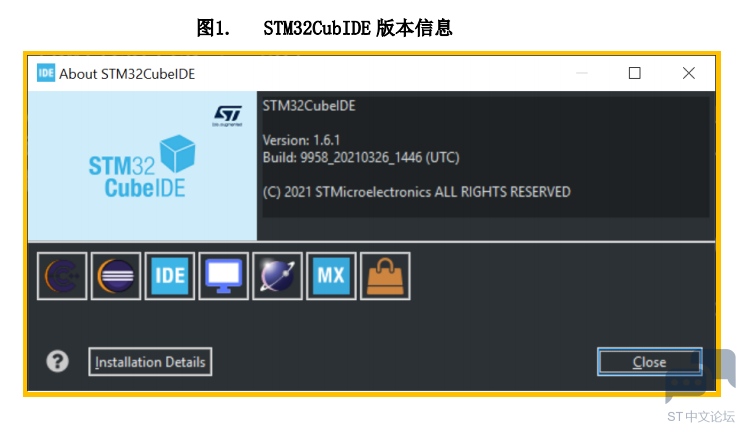

. j% t5 J0 ~  b3 G; TSTM32CubeIDE 版本:V1.6.1
$ V+ v7 O: w( b' Q6 P9 c硬件环境:Nucleo-G431RB
2 K* K* `2 s7 N/ c; u0 p% C- p$ n( ]; ?7 B

4 H; P1 s6 k- e1 Q2 ], ? EZ7L)IAA`[VX){M_NEUU1US.png
5 d% z6 B9 U% K, ^) I% c' Q! J9 ~
1 k+ n) m6 k# Q; j! W2 S3. 问题分析与定位4 ^" m7 B4 j; [% M  N- _( ?
首先,我们需要查找资料,在《UM2609 STM32CubeIDE user guide》的第 4 章中,对于SWV 有比较详细的介绍。此处推荐先查看官网文档,这个文档本身是非常权威的。可能你在网上也会找到关于 SWV 功能的介绍,但是这个文档还是必须要看的,因为这个是源头。, {$ B' ~% o2 `- c! s; L+ H
通过查看这个文档,知道了实现 SWV 的简单步骤如下:
0 P9 e, {0 \% |# `第一步:在 Pinout & Configuration 选项中打开 SWO 的功能,此步骤是必须的。
6 ?/ |* K9 [& q. t# G5 v3 e# O6 P1 F- r( e4 _
7 u6 l6 O, J( c6 Q& i% B
3~C(12@%F~1QGFAIC@}YM}U.png . c: g% `* @/ `' f) J
: q- F* b2 \# X/ p# Y
, D& F# `1 b6 }( A5 u
第二步:重定位 printf 的接口函数。
1 I5 W& S/ Z; [, \3 r  {这里有个简单的方法,直接在 syscalls.c 文件中,改写_write()函数的内容,代码如下所示。再在此文件中包含 ITM_SendChar 实现的头文件 core_cmX.h,此文件一般都是已经被包含在你所选择的器件型号的头文件中。此处我们选择的是 stm32g431xx.h,直接放在此文件的开始处即可。# T3 ~) O! y! F* C
  1. #include "stm32g431xx.h"
    . \. W- s* ^% b& K( ~0 ], Q
  2. __attribute__((weak)) int _write(int file, char *ptr, int len)
    " T, i4 i5 P& L
  3. {: U7 D* g' Z! T& x2 R% ?* Q
  4. int DataIdx;
    ; p3 D( u1 X& u
  5. for (DataIdx = 0; DataIdx < len; DataIdx++)
    ' t, Q, q# X; _" ^& ]# Q9 `
  6. {" V  ?3 k% Y& a
  7. //__io_putchar(*ptr++);
    ( G8 w' u+ F+ l- s" d. g2 n$ ]
  8. ITM_SendChar(*ptr++);5 i  I0 z7 F- i& U
  9. }8 U9 R6 i3 B  S4 O& J% z+ O
  10. return len;
    1 M- `. [/ T: C
  11. }
复制代码

! F5 ?$ f) }, J- M( j% d3 E8 M" v- v7 U) R  N/ H9 Q% m
第三步,在 main.c 文件中包含 stdio.h 这个头文件,并尝试打印 printf,此处注意,打印不能很频繁,所以需要增加延时。
% u6 n2 P; Z  P, k3 c) Z# z
  1. #include <stdio.h>  j' s5 l8 E* f) g+ `
  2. uint8_t Count=0;
    / ^& p3 p5 o8 f( x$ ]& V
  3. /* USER CODE BEGIN WHILE */
    ' y3 {$ V9 p0 o/ y0 q+ P0 [
  4. while (1)
    : T! _- ~, }. G* y, y  q
  5. {0 R, e8 z% H9 q1 T+ s
  6. HAL_GPIO_TogglePin(LD2_GPIO_Port, LD2_Pin);
    0 N$ |- y9 B4 {" k! Z% M) ~$ C' G
  7. HAL_Delay(1000);
    , \& Y! h( f$ m, w9 G6 X
  8. printf("Hello World, Count=%d\r\n", Count++);
    5 o3 s- q% I9 u* b5 W7 D
  9. /* USER CODE END WHILE */
    0 ]/ i) ]) h, y( l; R& g
  10. /* USER CODE BEGIN 3 */
    8 T+ h2 m" q6 W: N
  11. }+ x- o! E4 B9 t! K
  12. /* USER CODE END 3 */
复制代码
: m9 N' U# f+ S8 h" b5 M. v  |1 O

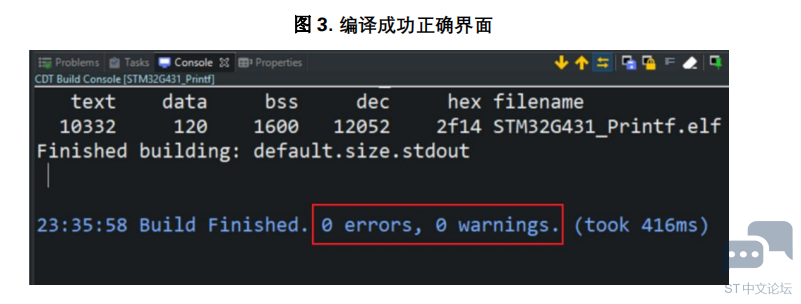

# N+ j/ V  J0 z8 F全局编译一下,查看是否有错误,如果有错误,请对应提示信息修改。编译没有错误之后,我们就可以进行下一步了。 8 j8 y6 J: @* B: J+ U; Z

7 u% I4 }! F6 L- R: B6 [

# o5 H! k2 b  ]- g K)Q~IV6SX1TA[)$LK]VD(NI.png
, {$ \  Y& W' M; c$ @
8 j3 p1 @6 N9 X/ t+ y( `$ _

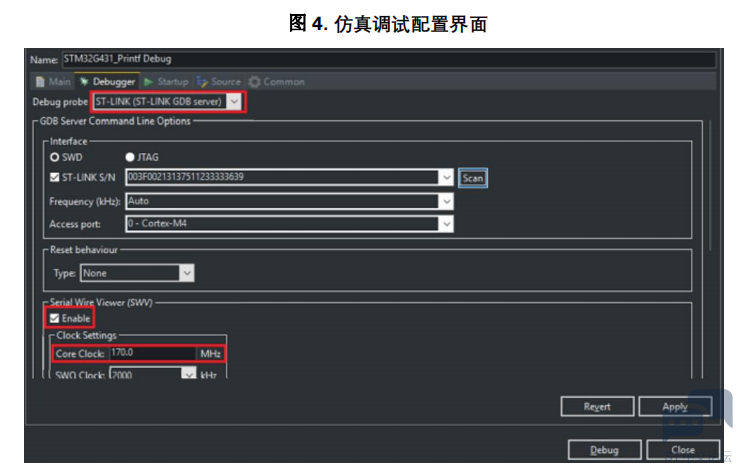

. s+ U) W  n$ e) n: g/ I( P第四步,配置仿真调试参数。打开 SWV 的调试功能。此处注意:Core Clock 必须与你配置的时钟是一致的。此处我配置是 170MHz,与我的系统时钟一致。
3 P9 }4 S) F$ c3 z; D8 q. `
' d/ L6 u; e* s5 x

. t: F; w. k' Y' C8 L+ G# S2 D 5M%ID[_BDW}BY1LGG[[S{P6.png 7 D% O- g( m* Q6 p! k. D

$ ?+ m+ G# ]4 D3 d第五步,开始进入调试界面,并在调试界面中打开 Windows-->Show View-->SWV 的 ITM dataConsole 窗口。注意,整个 SWV 其实是共用一个配置文件的,所以,当你打开 SWV 内的任意一个窗口都可以进行 SWV 的配置。在这里我们只是为了查看 Printf 的内容,所以就选择了 SWVITM Data Console 窗口。关于这里边其他几个部分的详细说明参考 UM2609 的 4.3 章节的内容。1 V$ Q7 a/ K) }+ o9 y1 Q& S

3 b7 I* F: \- I. {: }- x
8 B/ v2 }1 u  O# U  C! y  n7 X8 a9 v

0 Q; s# C, P  h& b7 c完整版请查看:附件
& G! n" X3 S  {( O
" X5 ]5 g; D" b6 }1 Z
3 e" z  E; U, _7 Z5 G
& K5 D" @! E" x

LAT1024_STM32CubeIDE_SWV_功能简介.pdf

下载

847.96 KB, 下载次数: 13
