综述
本文将完成以下任务
开发一个温度传感器数据可视化应用，实时显示温度数据的图表。
STM32F4 内部集成温度传感器，并通过 ADC 获取温度数据。
在应用层中，ADC 采样值交由 TouchGFX 的 Model 处理，再由 Model 通过 MVP 架构传递给 Presenter，最后由 Presenter 更新 View，实现温度在界面上的实时显示。
开发工具
TouchGFX Designer 4.26.0，STM32CubeIDE 2.0.0，STM32CubeMX
MVP架构简介
在 TouchGFX 的 MVP 架构中，Model、Presenter 和 View 构成界面数据流的三层结构，各自承担不同职责。Model 负责维护应用层的数据状态，并从底层逻辑（如传感器采集、通信模块等）接收更新。当 Model 内部数据发生变化时，它不会直接操作界面，而是通过一个抽象接口 ModelListener 将更新通知上层。
ModelListener 是 Presenter 实现的回调接口，起到连接 Model 与 Presenter 的桥梁作用。通过该接口，Model 不需要关心当前显示的是哪个界面，也无需了解界面逻辑结构，从而实现彻底解耦**。
Presenter 作为中间层，一方面实现 ModelListener 以接收 Model 的数据更新；另一方面持有对 View 的引用，将处理后的数据传递给界面。Presenter 同时也是 View 的逻辑控制者，负责响应用户界面事件并协调 Model 的行为。
View 则专注于界面呈现，其职责仅包括根据 Presenter 提供的数据进行显示更新，不包含业务逻辑，也不直接访问 Model。

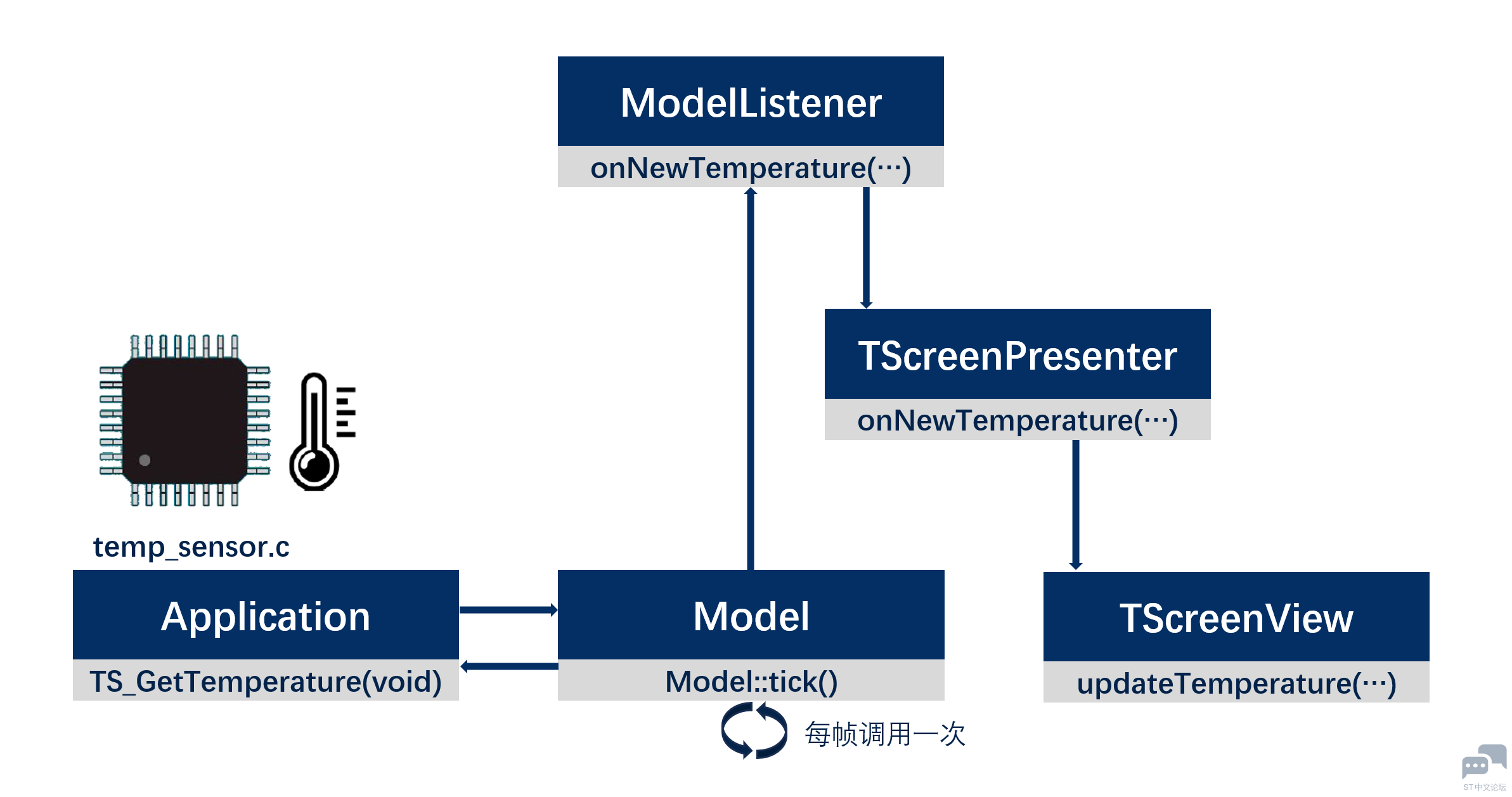

通过 Model → Presenter → View 的单向数据流，以及 ModelListener 的回调机制，TouchGFX 实现了结构清晰、层次分离、低耦合的界面框架，使界面渲染、界面逻辑与业务逻辑互不干扰。本项目应用的架构如下图所示。实现还是较为简单的。
温度图表界面的实现
UI绘制
Dynamic Graph 简介
Dynamic Graph通过固定长度的环形缓冲区存储点，每次加入新数据，当占据整个横坐标时自动滚动图线或重绘（可以在TouchGFX Designer中选择具体刷新方案），并在TouchGFX Designer中支持自定义数据范围、图线颜色、线宽、刷新方式和多曲线绘制，适合实时波形、传感器趋势等场景。
Dynamic Graph提供两个接口：
<控件名>.addDataPoint(0);//写入环形缓冲区
<控件名>.invalidate();//局部刷新，屏幕显示最新波形
具体可以参考官方文档，写的十分详细：动态图表 | TouchGFX Documentation
绘制步骤
-

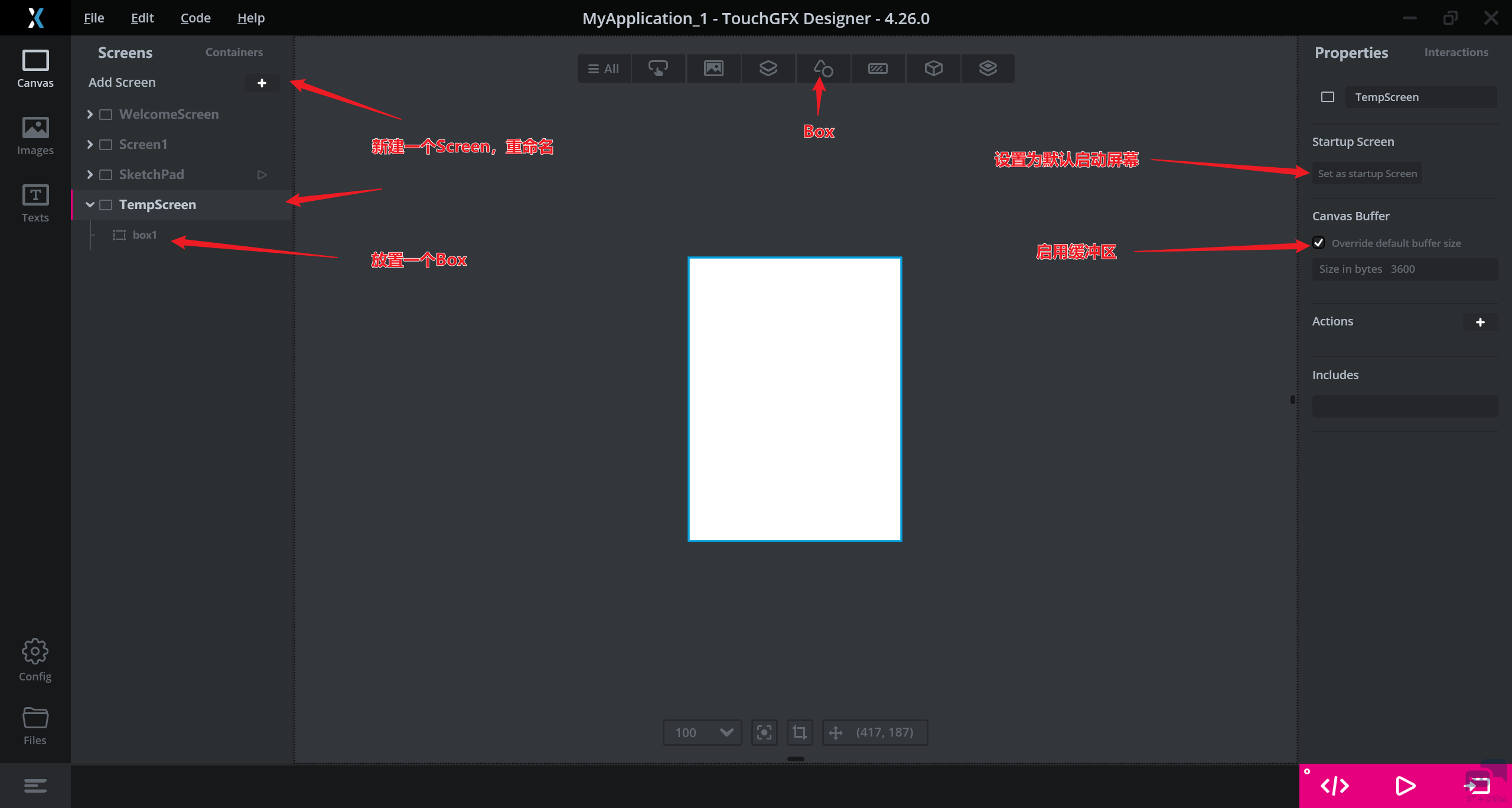

首先新建一个Screen，重命名为TempScreen，设置为Startup Screen；同时打开Canvas Buffer，大小为默认的3600即可。
-
添加一个box并拉到最大，作为底图。
-

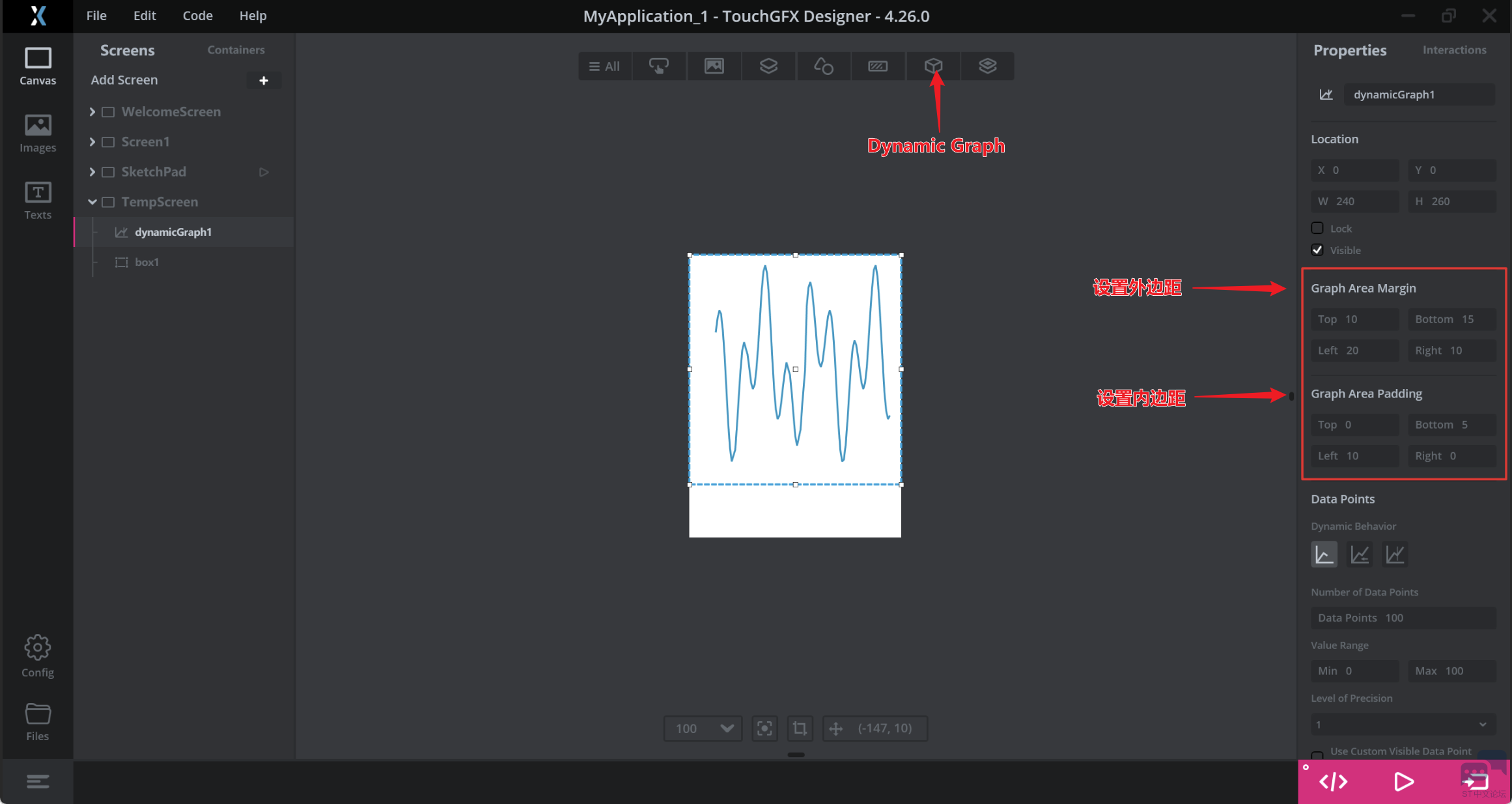

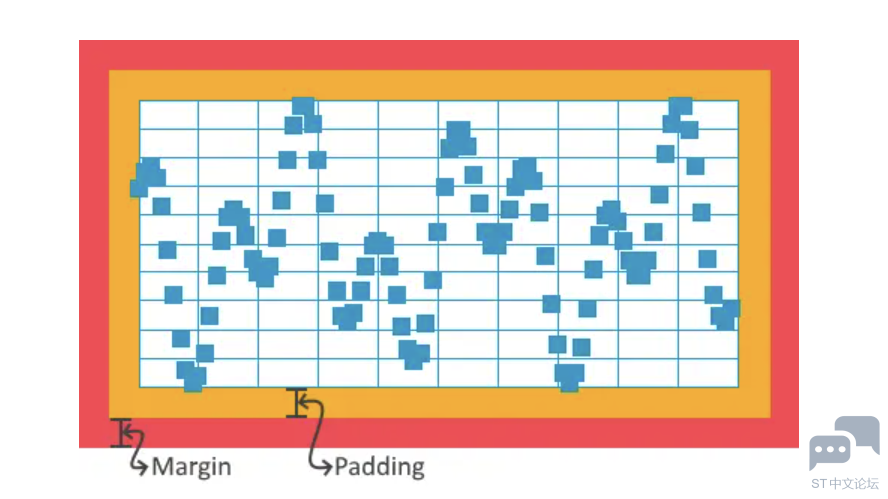

添加一个Dynamic Graph，重命名为tempGraph，位置和大小设置为W240 H260；Graph Area Margin 和 Graph Area Padding 分别是边距和填充区，具体可以参考下面的示意图；为了给坐标轴留足空间，Right和Bottom设置的稍微大一些，分别是：
Graph Area Margin
| Top |
Bottom |
Left |
Right |
| 10 |
15 |
20 |
10 |
Graph Area Padding
| Top |
Bottom |
Left |
Right |
| 10 |
15 |
20 |
10 |
-

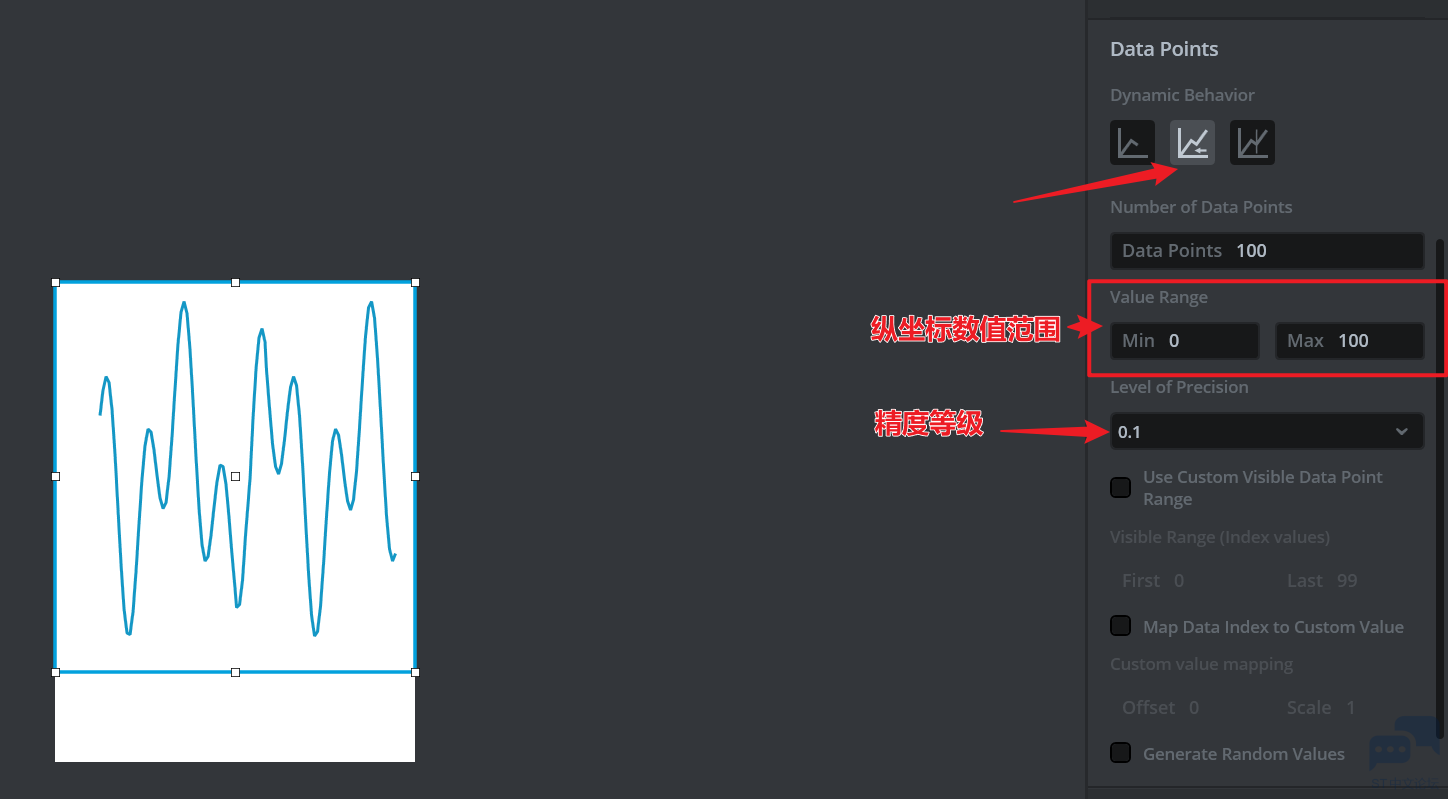

接下来修改的是数据点的表达：
- Dynamic Behavior 动态行为（更新形式）：
- 第一个是Wrap and Clear，是指当数据点达到横坐标轴最大值时，清空屏幕并重新从原点开始画（横坐标不会清零）；
- 第二个是Scroll，顾名思义就是滚动显示；
- 第三个是Wrap and Overwrite，中间向右动态移动的竖线，将右边旧的数据更换成新的数据；
这里选择的是中间的Scroll，缺点是数据点设置得太多的话后面动态更新的时候会比较卡；后面如果测试的效果比较卡顿，可以将Data Points 修改为60甚至更低。
为了较为精确地显示芯片内部温度，精度等级设置为0.1。
-

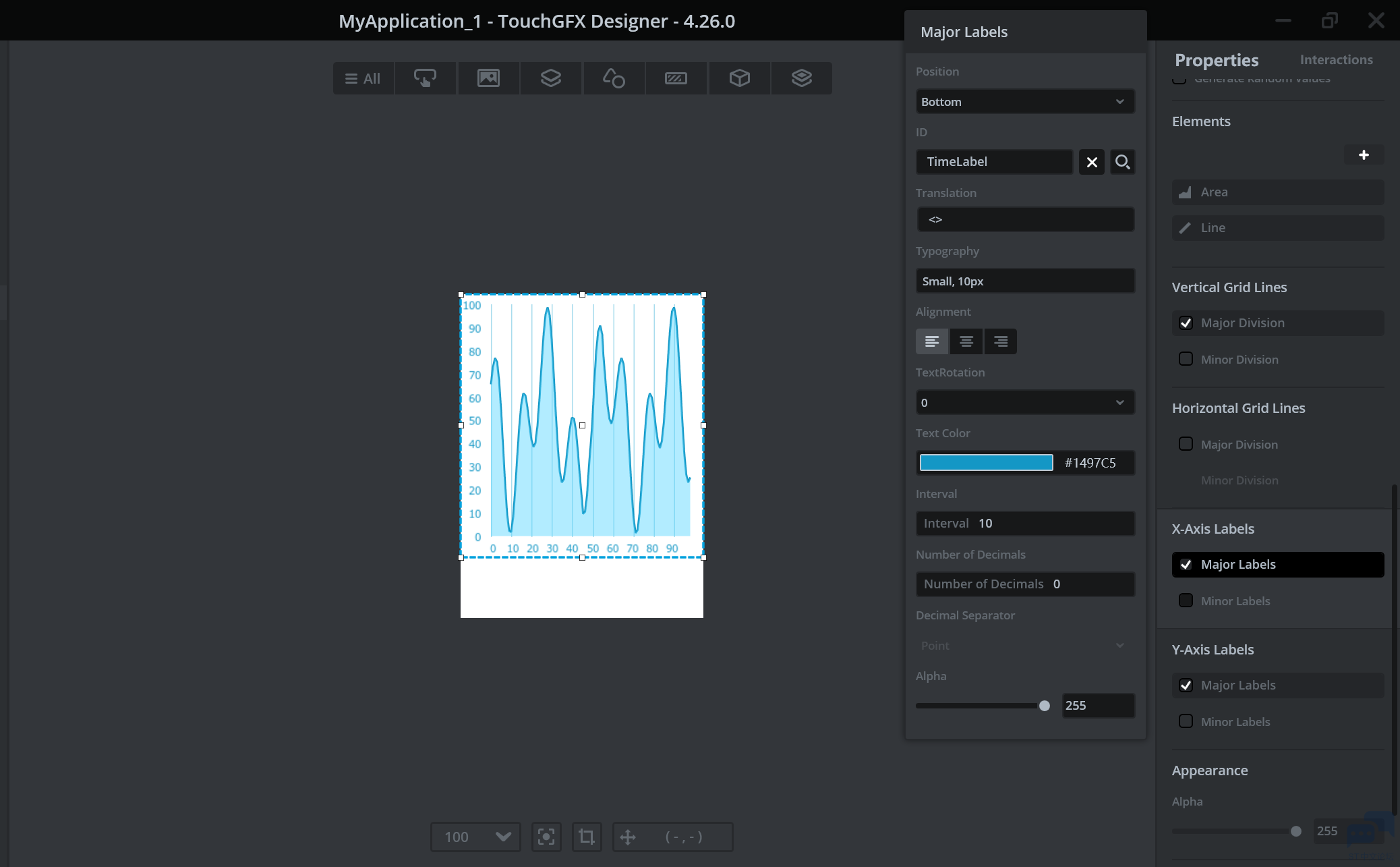

接下来是图表的图线元素、网格线和坐标轴的设置：
- 首先是Elements，可以按照喜好加入圆点、方形、菱形、直线、面积等图元，这里只用Area和Line，其中Area的透明度（Alpha）调节到100左右；
- 然后是Grid Lines 网格，根据需要选择纵向的或者横向的；
- 最后是Labels 坐标轴，这边只修改了字体大小为10px；
-

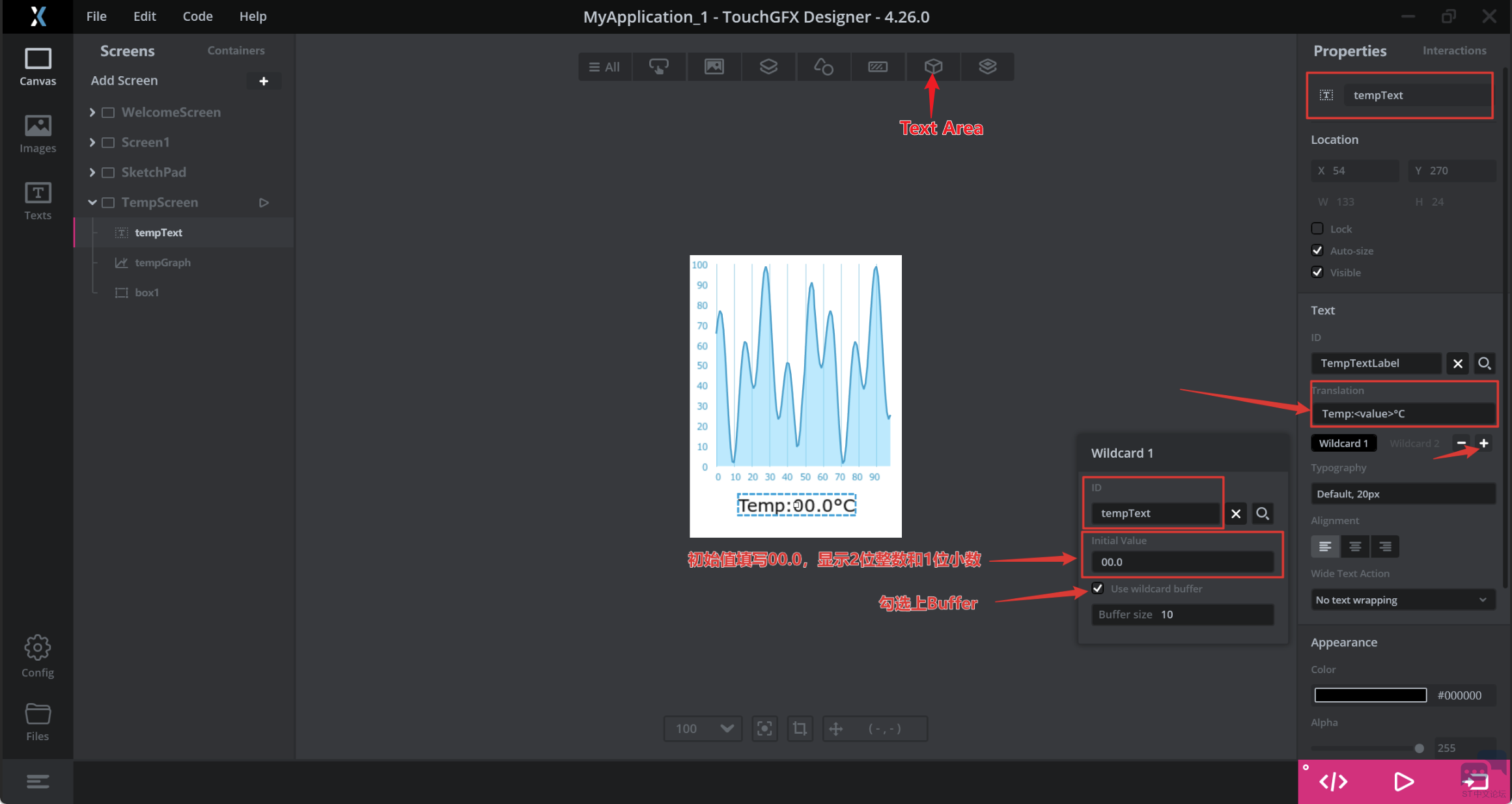

放置一个Text Area，添加Wildcard通配符，修改名称为tempText，修改初始值为00.0，保证显示的内容的长度，并勾选上Buffer；
修改Translation中的文本为Temp:<value>°C；

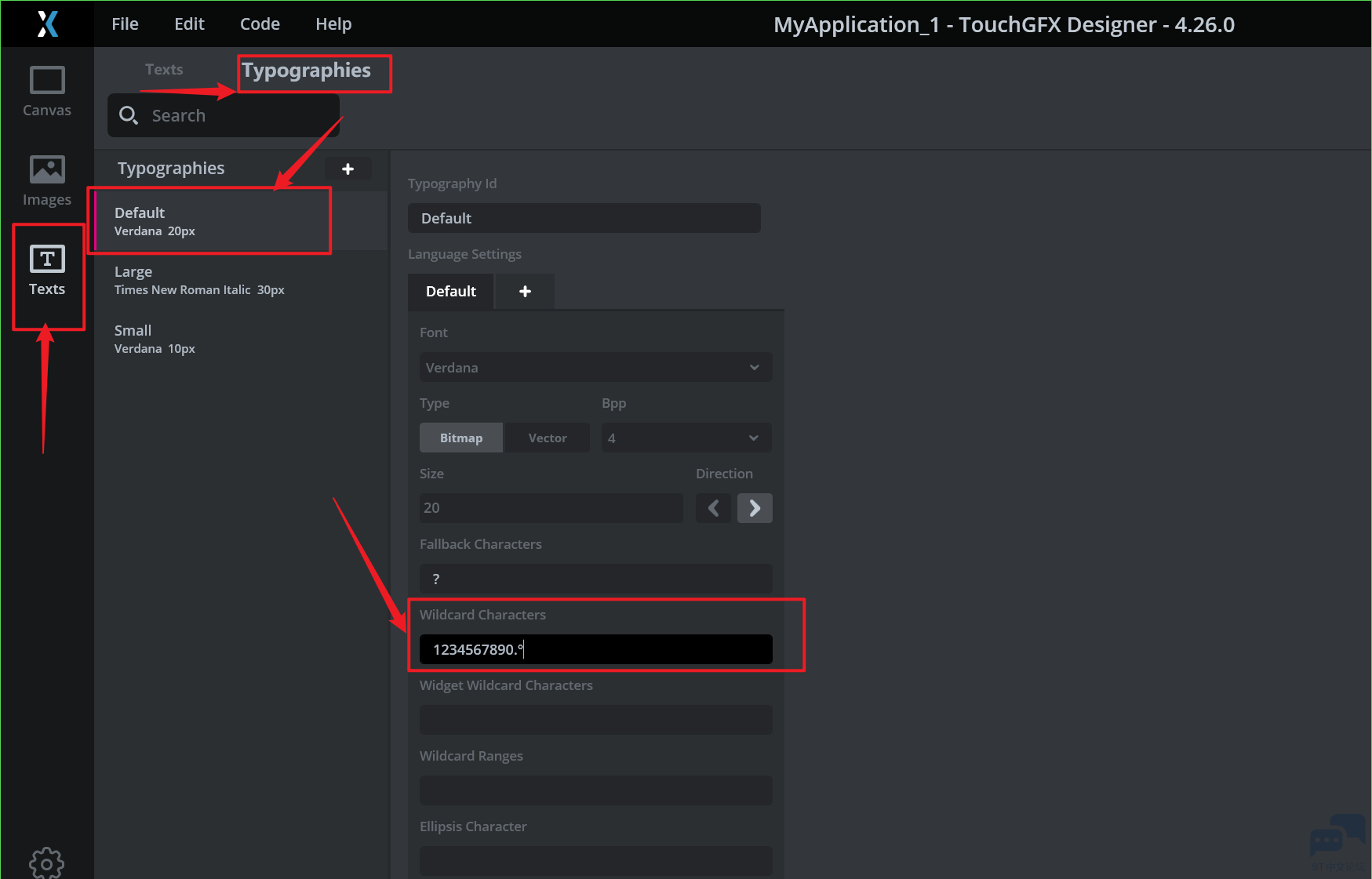

来到Text->Typographies->你的TextArea设置的字体 下，在Wildcard Characters中加入1234567890.°，确保数字、小数点、℃能够正常显示。
-

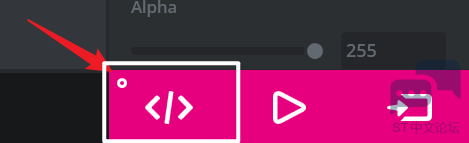

完成以上内容后，点击右下角最左边的按钮，生成代码。
CubeMX配置

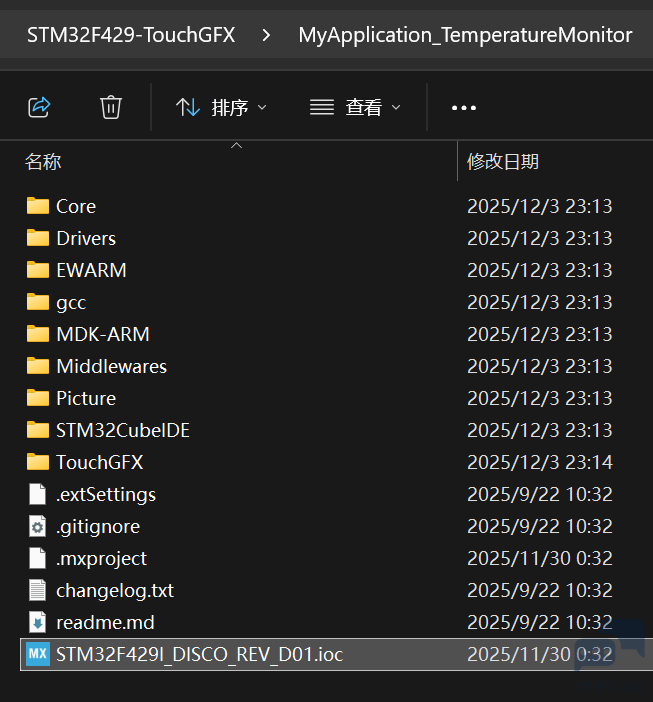

打开项目文件夹中的.ioc文件；

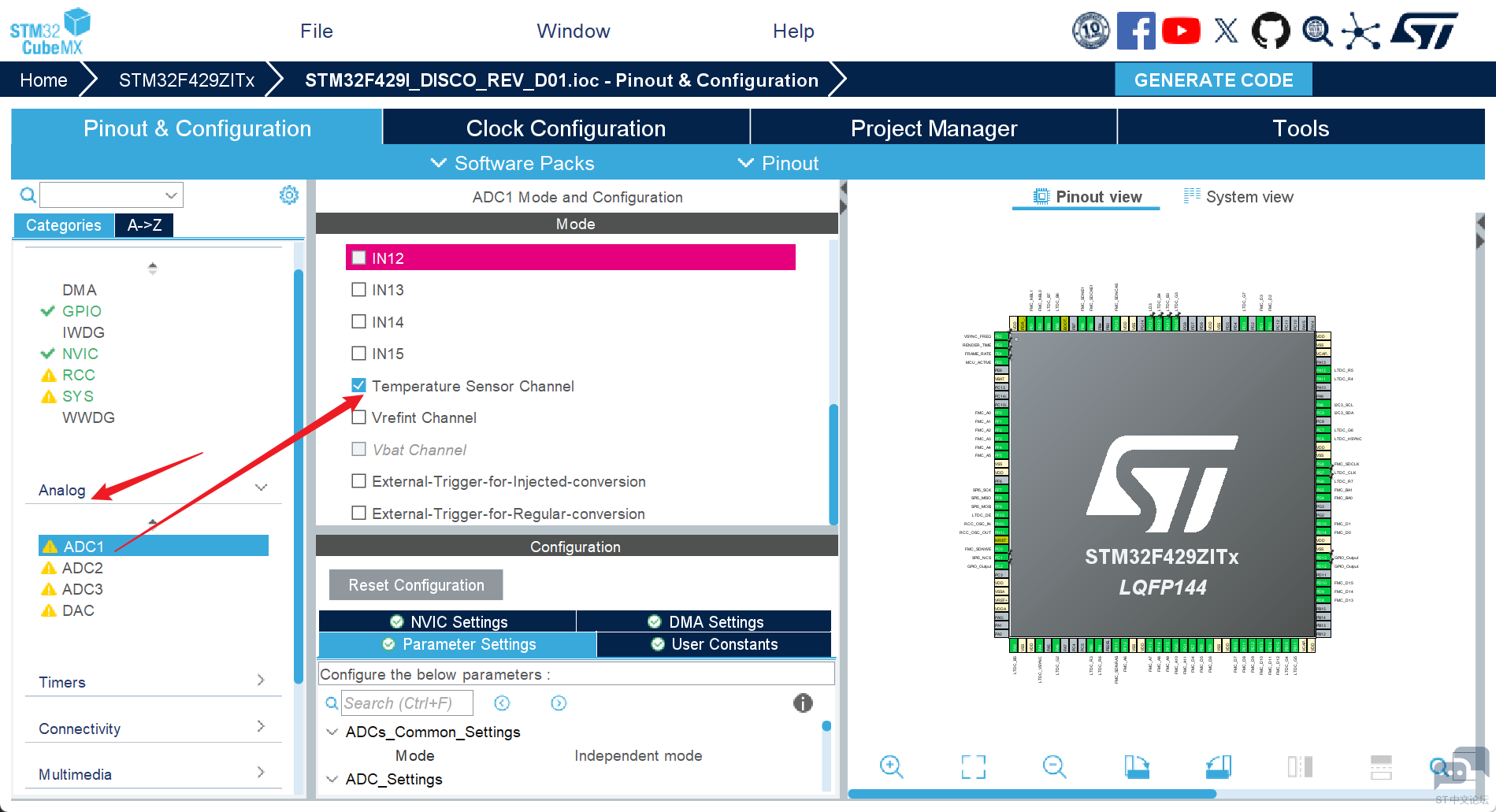

在Analog->ADC1->Mode里面找到Temperature Sensor Channel，勾选；

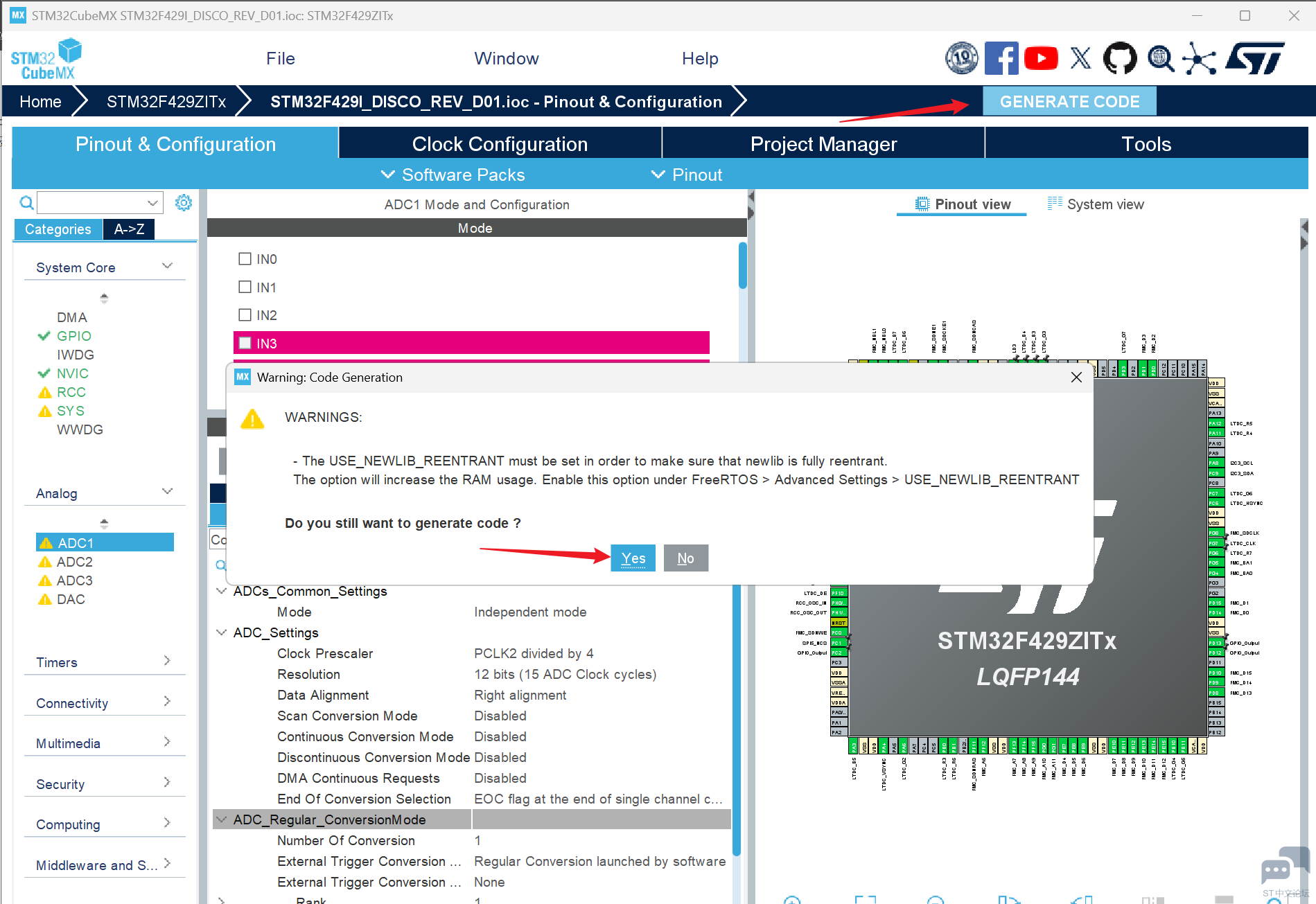

勾选后直接点击GENERATE CODE生成代码，可能会有以下弹窗，点击Yes即可。

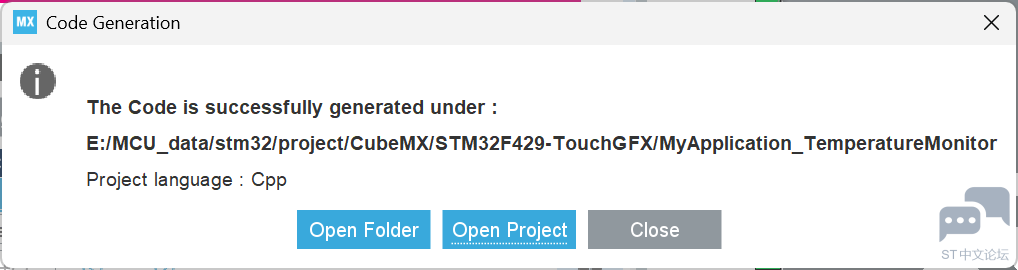

生成完成后会有弹窗问你是否打开项目，点击Close或者直接关掉这个弹窗，手动打开CubeIDE工程。
CubeIDE代码编写

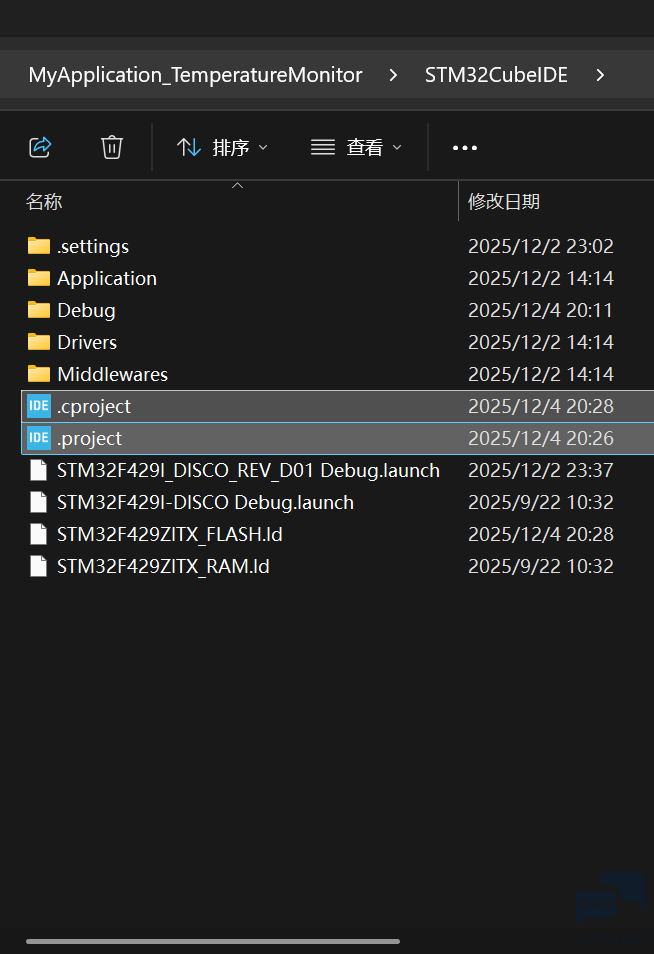

在<项目名>/CubeIDE中有.project和.cproject两个文件，双击打开任意一个。

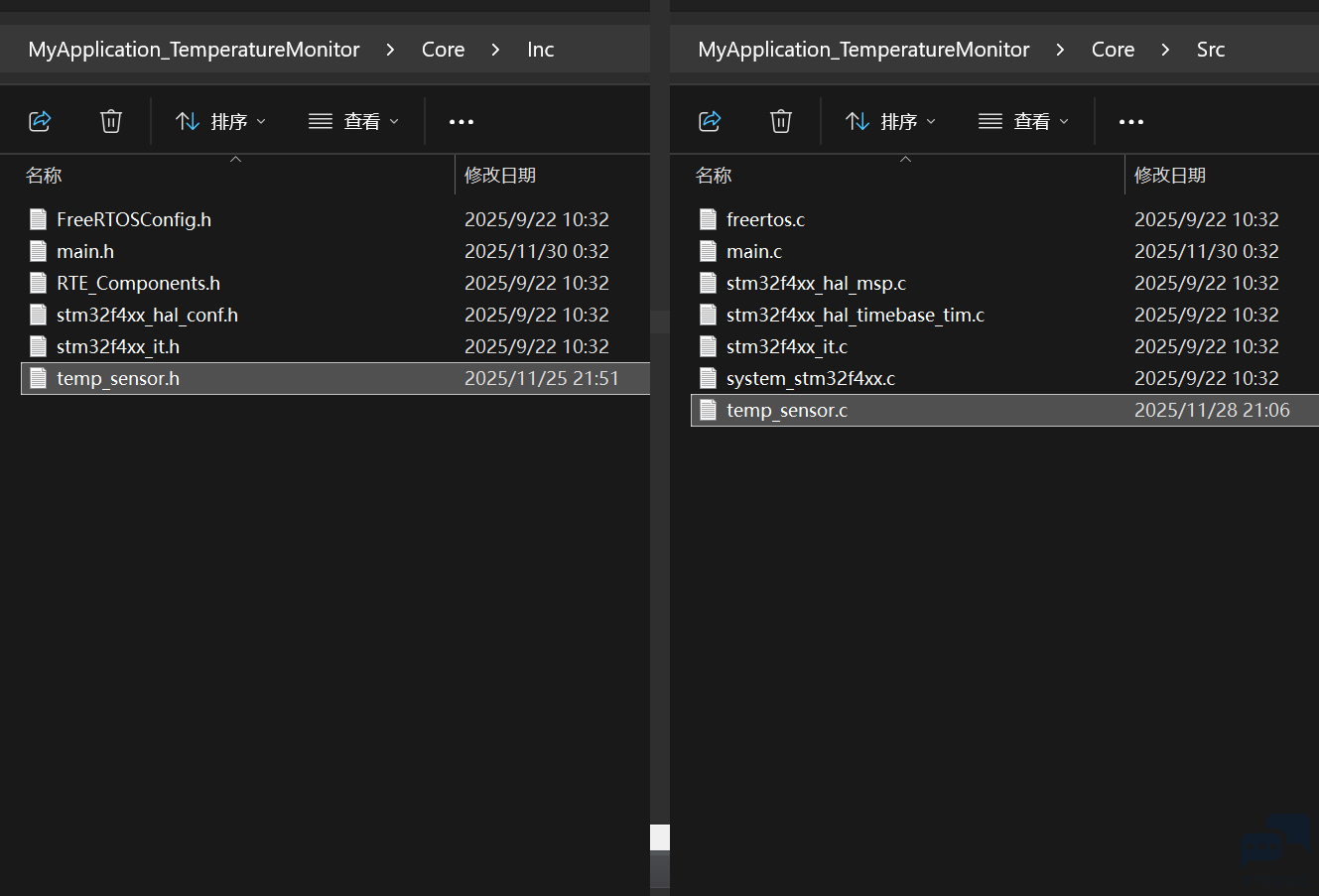

在<项目名>/Core/Inc中新建一个文本文档，改名为temp_sensor.h，在<项目名>/Core/Src中新建一个文本文档，改名为temp_sensor.c；

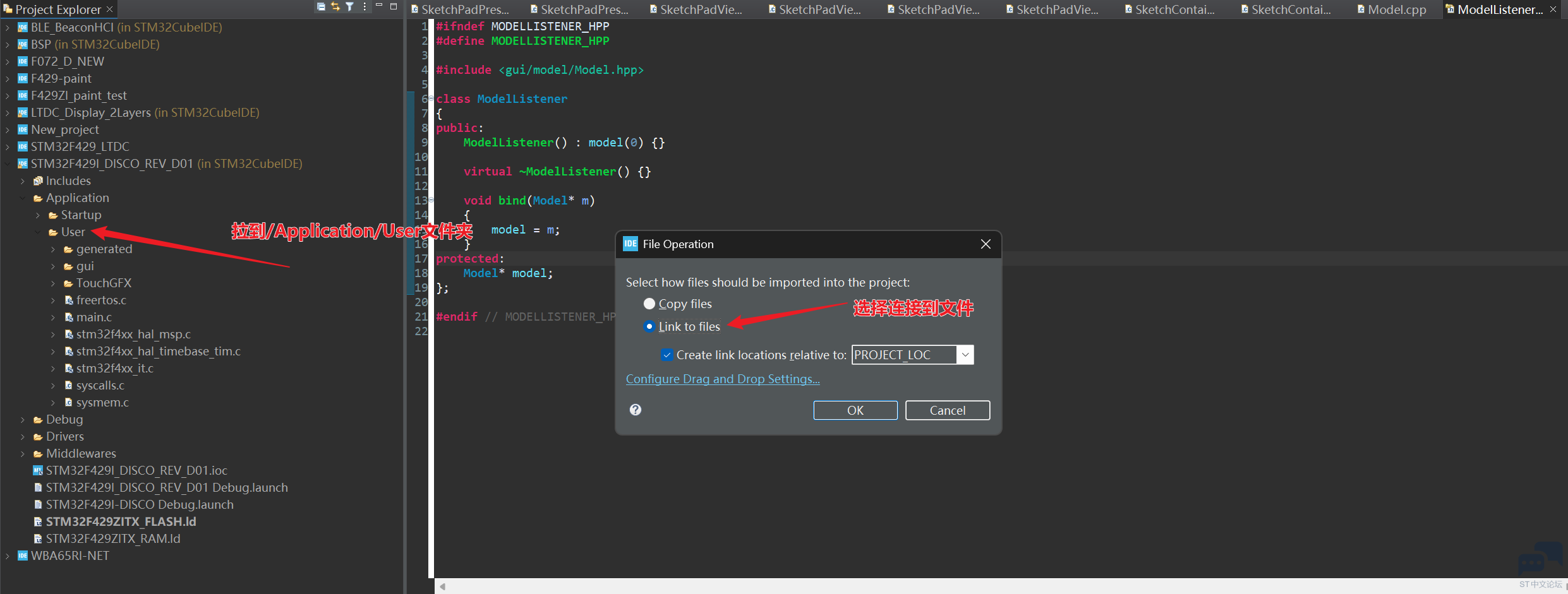

将 temp_sensor.c 拖到/Application/User文件夹中，会弹出一个窗口，选择link to files；
temp_sensor.h不用动，因为/Core/Inc本就在工程的头文件路径里；
temp_sensor.h
主要声明1个函数：TS_GetTemperature(void)，这一部分直接写在 main.h 和 main.c 也是可以的，单独新建文件只是为了项目结构更清晰。
#ifndef TEMP_SENSOR_H
#define TEMP_SENSOR_H
#include "main.h"
#ifdef __cplusplus
extern "C" {
#endif
float TS_GetTemperature(void);
#ifdef __cplusplus
}
#endif
#endif
temp_sensor.c
F429内部温度传感器的计算公式为：
$$
T（℃）={（Vsense - V25） /Avg_Slope}+25
$$
其中 Vsense是传感器读取到的电压值，V25 是 Vsense 在25℃时的典型值，Avg_Slope 是温度与 Vsense 曲线的平均斜率，典型值为2.5mV/℃。
#include "temp_sensor.h"
extern ADC_HandleTypeDef hadc1;
float TS_GetTemperature(void)
{
ADC_ChannelConfTypeDef sConfig = {0};
sConfig.Channel = ADC_CHANNEL_TEMPSENSOR;
sConfig.Rank = 1;
sConfig.SamplingTime = ADC_SAMPLETIME_480CYCLES;
HAL_ADC_ConfigChannel(&hadc1, &sConfig);
HAL_ADC_Start(&hadc1);
HAL_ADC_PollForConversion(&hadc1, HAL_MAX_DELAY);
uint16_t adcValue = HAL_ADC_GetValue(&hadc1);
float VSENSE = adcValue * 3.3f / 4095.0f; // 若 Vref=3.0 改成 3.0f，以此类推
float temp = ((VSENSE - 0.76f) / 0.0025f) + 25.0f;
return temp; // 单位 ℃
}
Model.hpp
主要在Model类的声明中加入了以下成员函数和变量的声明：
protected字段：
int tickCount = 0; //用于计数进入Model::tick的次数，如果采样频率太快可以启用
bool enableTemperatureSampling = false; //用于确定是否需要采样，当不在当前界面时停止采样，节省设备资源
public字段：
void setTemperatureSampling(bool enable) //提供给其他类的接口
{
enableTemperatureSampling = enable;
}
完整的类的声明如下：
class Model
{
public:
Model();
void bind(ModelListener* listener)
{
modelListener = listener;
}
void tick();
void setTemperatureSampling(bool enable)
{
enableTemperatureSampling = enable;
}
protected:
ModelListener* modelListener;
int tickCount = 0;
bool enableTemperatureSampling = false;
};
Model.cpp
需要包含"temp_sensor.h"头文件：
#include "temp_sensor.h"
主要修改Model::tick()函数，当温度界面激活时，在每个tick获取温度数据，并通过onNewTemperature()上传数据到View；
为了减少数据在层级之间传递的开销，将温度 t 乘以10后转化为int16_t类型的变量 t10 ，这样温度在Model->ModelListener->Presenter->View这一传输链路上都是以int16_t传递，减少性能上的浪费。
void Model::tick()
{
if (!enableTemperatureSampling){
return; // ← 关键：不在温度界面时不采样
}
tickCount++;
//if (tickCount >= 6)
//{
tickCount = 0;
float t = TS_GetTemperature(); // 调用 C 函数
int16_t t10 = (int16_t)(t * 10); // 放大 10 倍传给 GUI（避免用 float）
if (modelListener != 0)
{
modelListener->onNewTemperature(t10);
}
//}
}
ModelListener.hpp
在文件头加入#include <cstdint>，否则int16_t类型会报错；
在public中加入以下声明：
virtual void onNewTemperature(int16_t temp10) {};
因为此处声明的onNewTemperature()是虚函数，可以在后续的Presenter中提供具体实现。
TempScreenPresenter.hpp
在public中加入以下声明：
virtual void onNewTemperature(int16_t temp10);
TempScreenPresenter.hpp
Presenter主要做两件事：一是当窗口激活/失效时，分别使能/失能Model获取温度数据；二是当Model获取到数据时，通过view的updateTemperature()接口显示到图表和文本上，这个函数后面会实现；
void TempScreenPresenter::activate()
{
model->setTemperatureSampling(true);
}
void TempScreenPresenter::deactivate()
{
model->setTemperatureSampling(false);
}
void TempScreenPresenter::onNewTemperature(int16_t temp10)
{
view.updateTemperature(temp10);
}
TempScreenView.hpp
在public中声明：
void updateTemperature(int16_t temp10);
TempScreenView.cpp
包含头文件：#include <cstdint>
注意从Model传递来的是10倍温度的整型数据，为了正常显示，应该把它转化为浮点型：
void TempScreenView::updateTemperature(int16_t temp10)
{
// 1. 更新数字显示（tempText）
float t = temp10 / (10.0f);
Unicode::snprintfFloat(tempTextBuffer, TEMPTEXT_SIZE, "%.1f", t);
tempText.invalidate();
// 2. 更新折线图
tempGraph.addDataPoint(t);
tempGraph.invalidate();
}
下载验证

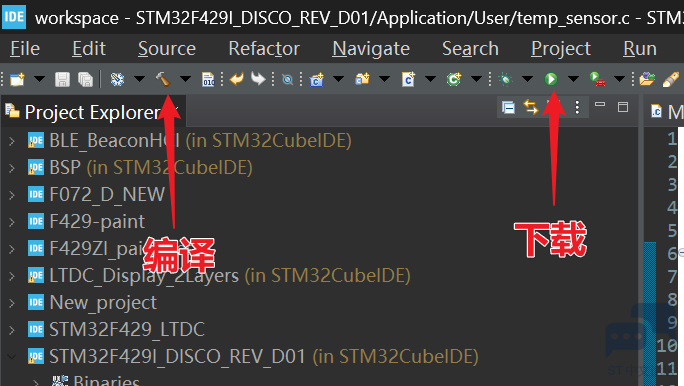

编写完成后通过CubeIDE编译并下载到开发板上：
代码已经放在Github上：STM32F429-TouchGFX/MyApplication_TemperatureMonitor at main · Chiando-1100/STM32F429-TouchGFX
