STM32MP1嵌入式Linux驱动开发指南V1.7-IP核之RAM实验

[复制链接]
STMCU小助手 发布时间:2022-9-28 18:28
IP核之RAM实验: \: q% e6 v3 D* b
RAM的英文全称是Random Access Memory,即随机存取存储器,它可以随时把数据写入任一指定地址的存储单元,也可以随时从任一指定地址中读出数据,其读写速度是由时钟频率决定的。RAM主要用来存放程序及程序执行过程中产生的中间数据、运算结果等。本章我们将对Vivado软件生成的RAM IP核进行读写测试,并向大家介绍Xilinx RAM IP核的使用方法。
: \8 h2 i3 u& }& q; z2 @" d7 E: k! r  L" t5 s  |2 p
14.1 RAM IP核简介
& R5 e/ A0 j$ \3 x3 }! i" H. |Xilinx 7系列器件具有嵌入式存储器结构,满足了设计对片上存储器的需求。嵌入式存储器结构由一列列BRAM(块RAM)存储器模块组成,通过对这些BRAM存储器模块进行配置,可以实现各种存储器的功能,例如:RAM、移位寄存器、ROM以及FIFO缓冲器。
' W0 ~( W- s' ]- ^5 c/ \& \Vivado软件自带了BMG IP核(Block Memory Generator,块RAM生成器),可以配置成RAM或者ROM。这两者的区别是RAM是一种随机存取存储器,不仅仅可以存储数据,同时支持对存储的数据进行修改;而ROM是一种只读存储器,也就是说,在正常工作时只能读出数据,而不能写入数据。需要注意的是,配置成RAM或者ROM使用的资源都是FPGA内部的BRAM,只不过配置成ROM时只用到了嵌入式BRAM的读数据端口。本章我们主要介绍通过BRAM IP核配置成RAM的使用方法。3 k' `5 C9 n2 f1 K) U
Xilinx 7系列器件内部的BRAM全部是真双端口RAM(True Dual-Port ram,TDP),这两个端口都可以独立地对BRAM进行读/写。但也可以被配置成伪双端口RAM(Simple Dual-Port ram,SDP)(有两个端口,但是其中一个只能读,另一个只能写)或单端口RAM(只有一个端口,读/写只能通过这一个端口来进行)。单端口RAM只有一组数据总线、地址总线、时钟信号以及其他控制信号,而双端口RAM具有两组数据总线、地址总线、时钟信号以及其他控制信号。有关BRAM的更详细的介绍,请读者参阅Xilinx官方的手册文档“UG473,7 Series FPGAs Memory Resources User Guide”。
- }" D7 u3 e+ l5 C' B5 E7 V单端口RAM类型和双端口RAM类型在操作上都是一样的,我们只要学会了单端口RAM的使用,那么学习双端口RAM的读写操作也是非常容易的。本章我们以配置成单端口RAM为例进行讲解。. `5 I; c! W$ p% e

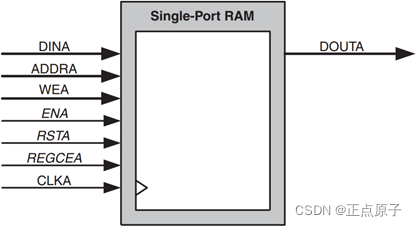

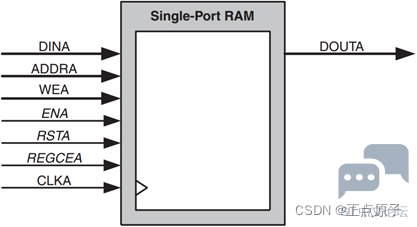

BMG IP核配置成单端口RAM的框图如下图所示。- S/ x& F4 H2 n) d/ b( [
* |. b! H5 d: w2 U9 N" D
# ]( Y% h3 s, K3 {2 z; e5 m- B
9 q  m! D$ o* Y  {2 }图 7.5.13.1 单端口RAM框图5 X; s9 @! L# l1 |: f8 t" p
各个端口的功能描述如下:9 v7 \3 @" T+ {: a
DINA:RAM端口A写数据信号。: E" Y6 d) F8 o1 w# n- P
ADDRA:RAM端口A读写地址信号,对于单端口RAM来说,读地址和写地址共用同该地址线。8 \# Z" i- N2 E, p% p( |) f
WEA:RAM端口A写使能信号,高电平表示向RAM中写入数据,低电平表示从RAM中读出数据。+ n+ Y+ ^& G3 x8 O" R$ h
ENA:端口A的使能信号,高电平表示使能端口A,低电平表示端口A被禁止,禁止后端口A上的读写操作都会变成无效。另外ENA信号是可选的,当取消该使能信号后,RAM会一直处于有效状态。
' r. ^) \5 o* O* R7 HRSTA:RAM端口A复位信号,可配置成高电平或者低电平复位,该复位信号是一个可选信号。" C) Z4 L& A6 j/ i: s: z; x
REGCEA:RAM端口A输出寄存器使能信号,当REGCEA为高电平时,DOUTA保持最后一次输出的数据,REGCEA同样是一个可选信号。
4 W7 h9 P/ ]% N: OCLKA:RAM端口A的时钟信号。( D: a& {% G7 e
DOUTA:RAM端口A读出的数据。- H: n! F# C% R; C1 ?/ E; k0 R
14.2 实验任务
- T) D6 K, t' p) r9 }% Z本节实验任务是使用Xilinx BMG IP核,配置成一个单端口的RAM,然后对RAM进行读写操作,通过在Vivado自带的仿真器中观察波形是否正确,最后将设计下载到领航者Zynq开发板中,并使用ILA对其进行在线调试观察。/ Y" n* {  |0 V( W+ |
14.3 硬件设计( F3 J9 M# [" u; l' ]: y- Y
本章实验只用到了输入的时钟信号和按键复位信号,没有用到其它硬件外设,各端口信号的管脚分配如下表所示:) b# M5 j& `0 ~* V, ]; c
表 14.3.1 IP核之RAM实验管脚分配
0 g# r7 b& [. Y2 l1 c信号名 方向 管脚 端口说明 电平标准9 G* P- Y; M4 [# b  l7 C/ g
sys_clk input U18 系统时钟,50Mhz LVCMOS338 `4 }. N+ A. W# `9 ?3 L& n- C& |
sys_rst_n input N16 系统复位,低电平有效,位于底板上 LVCMOS33* B+ k  y1 I5 W) l8 Z1 Y
对应的XDC约束语句如下所示:
% w2 u* }$ _" `% d/ i2 nset_property -dict {PACKAGE_PIN U18 IOSTANDARD LVCMOS33} [get_ports sys_clk]
" m# y1 k2 z$ ~3 J& u0 x' n. Cset_property -dict {PACKAGE_PIN N16 IOSTANDARD LVCMOS33} [get_ports sys_rst_n]
8 a8 O9 h  o6 p( S8 `! w$ x2 k- g1 k
14.4 程序设计
1 }& m' M) e5 `9 s! m  g7 a首先在Vivado软件中创建一个名为ip_ram的工程,工程创建完成后,在Vivado软件的左侧“Flow Navigator”栏中单击“IP Catalog”,如下图所示。2 S& Z* s( L& c5 T+ q7 K: D

$ G. E% m+ N, ~  E0 {2 { b51680fe952d4f7982318f18cc3de527.png + j) Q! ?; E# \; w! b- y
' ?- `& v+ W% Q3 L8 M; h
图 7.5.13.1 点击“IP Catalog”( ~8 X  h% [  {; I9 E# m* I

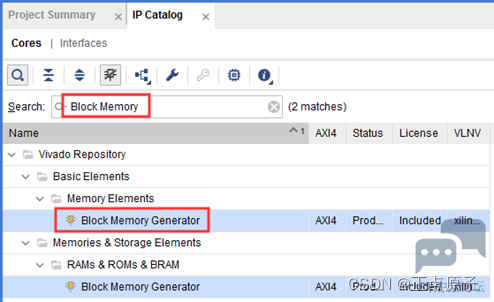

在“IP Catalog”窗口的搜索框中输入“Block Memory”,出现唯一匹配的“Block Memory Generator”,如下图所示(图中出现的两个IP核为同一个BMG IP核)。5 `. {2 @5 q; t: u& L8 s! U

2 z) U9 h7 y" l- e 9c2a77bf771d462ea50b83317e49a4cf.png
2 O2 d5 G- y# Z+ A4 C
0 m* k3 v" r1 e. Y# c图 7.5.13.2 搜索框中输入“Block Memory”

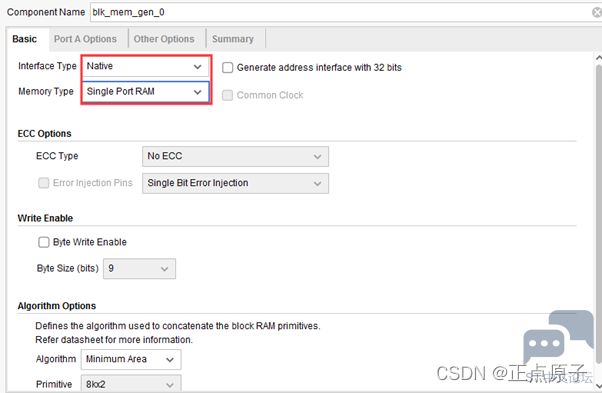

2 I3 l/ h) \% [* `双击“Block Memory Generator”后弹出IP核的配置界面,接下来对BMG IP核进行配置,“Basic”选项页配置界面如下图所示。
+ l) t  j3 O  C1 j$ w7 E
8 q  _7 j, U& H" i" i( u. `3 {2 j 1831e95fe3a14d40997a4652f460086a.png " N* l! ~& t, j5 @: ~/ s
$ ~5 [* c5 G" A/ r5 r. R) Y# q- W
图 7.5.13.3 “Basic”选项页配置: L8 ?  Z* r% E! i
Component Name:设置该IP核的名称,这里保持默认即可。0 ^7 u% O2 g+ B* d( `$ }- N3 M
Interface Type:RAM接口总线。这里保持默认,选择Native接口类型(标准RAM接口总线);
0 @& G' y, Z! U, \1 M3 }! HMemory Type:存储器类型。可配置成Single Port RAM(单端口RAM)、Simple Dual Port RAM(伪双端口RAM)、True Dual Port RAM(真双端口RAM)、Single Port ROM(单端口ROM)和Dual Port ROM(双端口ROM),这里选择Single Port RAM,即配置成单端口RAM。
! x3 n) J' }, R  O" l: U) a/ MECC Options:Error Correction Capability,纠错能力选项,单端口RAM不支持ECC。4 i0 c+ z; F9 b9 Y
Write Enable:字节写使能选项,勾中后可以单独将数据的某个字节写入RAM中,这里不使能。# C  {5 t9 v; t. D
Algorithm Options:算法选项。可选择Minimum Area(最小面积)、Low Power(低功耗)和Fixed Primitives(固定的原语),这里选择默认的Minimum Area。
# Z9 F$ M5 a& {( [' ~接下来切换至“Port A”选项页,设置端口A的参数,该页面配置如下:! V5 q% C" \# v# _0 ?
1 [* @9 o  @9 a3 X
0b7c3926b9cf43dd8e24360393043f77.png - @5 J* Y9 @: f( E' g
2 p; {2 k9 d$ ]& F; q
图 7.5.13.4 “Port A Options”选项页配置
- [. a, J* L) j$ f. `1 ?/ l+ L3 i3 sWrite Width:端口A写数据位宽,单位Bit,这里设置成8。
4 x/ V8 s, r  B3 D% X! J8 MRead Width:端口A读数据位宽,一般和写数据位宽保持一致,设置成8。
) i" j' Z! P/ |8 s, _Write Depth:写深度,这里设置成32,即RAM所能访问的地址范围为0-31。
$ X, P# W2 @% u; O4 d: ~3 dRead Depth:读深度,默认和写深度保持一致。
# |' K4 h! W( I" U  f. {Operating Mode:RAM读写操作模式。共分为三种模式,分别是Write First(写优先模式)、Read First(读优先模式)和No Change(不变模式)。写优先模式指数据先写入RAM中,然后在下一个时钟输出该数据;读优先模式指数据先写入RAM中,同时输出RAM中同地址的上一次数据;不变模式指读写分开操作,不能同时进行读写,这里选择No Change模式。: g6 V+ P" D0 p8 W
Enable Port Type:使能端口类型。Use ENA pin(添加使能端口A信号);Always Enabled(取消使能信号,端口A一直处于使能状态),这里选择默认的Use ENA pin。
3 s% _/ a: U6 `8 o1 ~* IPort A Optional Output Register:端口A输出寄存器选项。其中“Primitives Output Register”默认是选中状态,作用是打开BRAM内部位于输出数据总线之后的输出流水线寄存器,虽然在一般设计中为了改善时序性能会保持此选项的默认勾选状态,但是这会使得BRAM输出的数据延迟一拍,这不利于我们在Vivado的ILA调试窗口中直观清晰地观察信号;而且在本实验中我们仅仅是把BRAM的数据输出总线连接到了ILA的探针端口上来进行观察,除此之外数据输出总线没有别的负载,不会带来难以满足的时序路径,因此这里取消勾选。
7 y5 {  U% c6 ?" K  w( SPort A Output Reset Options:RAM复位信号选项,这里不添加复位信号,保持默认即可。  D  U  e% e  w! i0 n& `, e
另外,需要注意的是,下面的“Primitives Output Register”默认是选中状态的,此选项的作用是打开块RAM内部的位于输出数据总线之后的输出流水线寄存器,虽然在一般设计中为了改善时序性能会保持此选项的默认勾选状态,但是这会使得块RAM输出的数据延迟一拍,这不利于我们在Vivado的ILA调试窗口中直观清晰地观察信号;而且在本实验中我们仅仅是把块RAM的数据输出总线连接到了ILA的探针端口上来进行观察,除此之外数据输出总线没有别的负载,不会带来难以满足的时序路径。
, D3 T; F- v* r7 i接下来的“Other Options”选项页用于设置RAM的初始值等,本次实验不需要设置,直接保持默认即可。) n* _' a( {/ T# w( W3 l

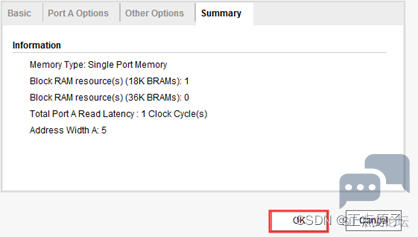

最后一个是“Summary”选项页,该页面显示了存储器的类型,消耗的BRAM资源等,我们直接点击“OK”按钮完成BMG IP核的配置,如下图所示:
! g0 w5 _+ r& A! S! E7 |" X- O6 `% Z% V* W
9e6564b015af464e8be028a6f5f20c1c.png + Z9 n0 h; G$ G* [: V) l
, {: d' X7 D  r, \, \! a- ]
图 7.5.13.5 “Summary”选项页
5 J' m# Y0 P) ]2 w# ]1 g; l6 O接下来会弹出询问是否在工程目录下创建存放IP核的文件,我们点击“OK”按钮即可。( [1 o5 Y) c' I' s( T' C3 @# n

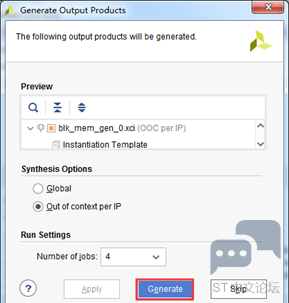

紧接着会弹出“Genarate Output Products”窗口,我们直接点击“Generate”,如下图所示。
4 R$ s  \9 H- l4 D. V2 z
- P7 R2 p5 l. o9 [ 60edd96a90c540feaacee61a48044a13.png
* Z5 d7 }( @: c7 P1 Y- o% b4 D" f
2 |2 Z: S0 q2 d1 ?4 @图 7.5.13.6 “Genarate Output Products”窗口

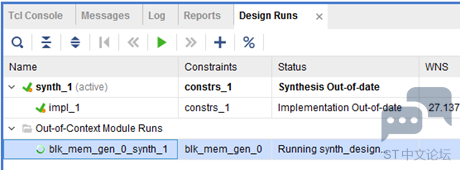

/ X# f  ~, Z; ~+ ^之后我们就可以在“Design Run”窗口的“Out-of-Context Module Runs”一栏中出现了该IP核对应的run“blk_mem_gen_0_synth_1”,其综合过程独立于顶层设计的综合,所以在我们可以看到其正在综合,如下图所示。
9 U, D; [* a$ C( y
' M) O3 I7 u8 b. \( Y bcb3fc97671c4e47a879d55fa4636f0e.png 7 ^! X# l) R1 m( w: J
* r7 B: v# o' G" X8 H# J
图 7.5.13.7 “blk_mem_gen_0_synth_1”run

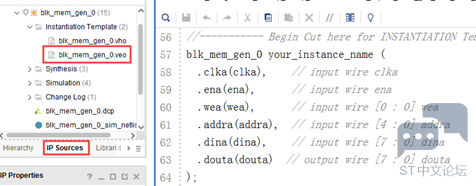

* E- r0 e0 S5 L! i) y: y在其Out-of-Context综合的过程中,我们就可以进行RTL编码了。首先打开IP核的例化模板,在“Source”窗口中的“IP Sources”选项卡中,依次用鼠标单击展开“IP”-“blk_mem_gen_0”-“Instantitation Template”,我们可以看到“blk_mem_gen_0.veo”文件,它是由IP核自动生成的只读的verilog例化模板文件,双击就可以打开它,如下图所示。2 c& f7 m! G* D# _0 n
) w# ^9 m0 C7 @) B; f. s- \' A& [/ j. L. V
afa4baf10c014462accf810c656a8d97.png " P( G0 A# I5 J8 Z* a1 `2 z
  g) c4 D) I2 d
图 7.5.13.8 “blk_mem_gen_0.veo”文件5 \1 }7 }# \8 K9 u! H: T
接下来我们创建一个新的设计文件,命名为ram_rw.v,代码如下:
* I! g8 ?1 N. _
& o3 ~$ |5 `0 {9 d; ?
  1. 1  module ram_rw(
    9 c8 h4 J0 `, @7 a# |
  2. 2      input               clk        ,  //时钟信号" `2 @; Y& ~0 C) [, w/ I
  3. 3      input               rst_n      ,  //复位信号,低电平有效  |% Y6 k- @* ~  w5 \+ a
  4. 4      % p# R9 z$ r& M! [% q8 q: n
  5. 5      output              ram_en     ,  //ram使能信号& X7 x: G. [# @! L8 Q' e
  6. 6      output              ram_wea    ,  //ram读写选择1 P6 @) `6 E" I+ J: f  k
  7. 7      output  reg  [4:0]  ram_addr   ,  //ram读写地址. u. J, s3 [4 S
  8. 8      output  reg  [7:0]  ram_wr_data,  //ram写数据
    7 C' z2 Y" D) r# p9 e, l) v4 j
  9. 9      input        [7:0]  ram_rd_data   //ram读数据
    9 Z' [3 f7 z' I
  10. 10     );
    # I, H) v* H' X) Z, P! s
  11. 11 2 X; S8 y( ~( h& G. G3 v
  12. 12 //reg define
    ; ~. O" L0 J4 W/ f" F. h
  13. 13 reg    [5:0]  rw_cnt ;                //读写控制计数器
    + p' D- T" o! s
  14. 14 1 d/ D4 j! ^! j% p3 v9 `. f* a
  15. 15 //*****************************************************# s& q1 l: N: K, p
  16. 16 //**                    main code
    ! I5 V( c! q- f# x: i
  17. 17 //*****************************************************+ E- k! l# H9 a( f1 v) @8 X
  18. 18 % l+ C  h4 u. O# P
  19. 19 //控制RAM使能信号
    * B5 @9 Y( c9 X0 O# ^9 ^+ d
  20. 20 assign ram_en = rst_n;" e7 d) v: b, y
  21. 21 //rw_cnt计数范围在0~31,写入数据;32~63时,读出数据
    0 m# H3 A4 H9 Q
  22. 22 assign ram_wea = (rw_cnt <= 6'd31 && ram_en == 1'b1) ? 1'b1 : 1'b0;2 W3 \5 A% h! s/ b$ F
  23. 23
    ) M% Y( Q& ~6 E/ M
  24. 24 //读写控制计数器,计数器范围0~63$ H8 |, c+ c: p
  25. 25 always @(posedge clk or negedge rst_n) begin
    & }2 Z! {3 `# d5 l2 O" C
  26. 26     if(rst_n == 1'b0)% l0 Q: O4 o6 k8 N# @% B8 {
  27. 27         rw_cnt <= 1'b0;    & h' _* U4 @9 {8 W9 d8 j
  28. 28     else if(rw_cnt == 6'd63)
    . L* W3 n! O& ~# O4 @
  29. 29         rw_cnt <= 1'b0;
    . m: c' y' K( z" c6 E$ q. N
  30. 30     else
    0 V4 x% i/ N( D7 ~& J
  31. 31         rw_cnt <= rw_cnt + 1'b1;    - ?& ?# X1 y+ ?6 T
  32. 32 end
    ! U4 P  X+ n( o
  33. 33
    7 P: ^" }2 ]7 h6 O. v/ e+ D
  34. 34 //产生RAM写数据6 `8 H. g1 C( d; e8 u' @
  35. 35 always @(posedge clk or negedge rst_n) begin
    / W. w, \/ f3 \, S- O" r  A% @) p
  36. 36     if(rst_n == 1'b0)
    5 v& x8 ^' e% t. Z5 c7 u
  37. 37         ram_wr_data <= 1'b0;
    ; e& ^. {6 x+ [; y
  38. 38     else if(rw_cnt <= 6'd31)  //在计数器的0-31范围内,RAM写地址累加
    % a& C5 h* o" ]5 L3 A+ {' U
  39. 39         ram_wr_data <= ram_wr_data + 1'b1;, a* `: ^6 F" L% ~
  40. 40     else, \- O1 E- n) G4 A
  41. 41         ram_wr_data <= 1'b0 ;
    5 i6 F. P3 Q3 [- z2 n& ^
  42. 42 end
    9 J# ^" n+ q; L) S
  43. 43 0 u' I( Z7 S) x) D/ K# G/ s7 w% J9 Z
  44. 44 //读写地址信号 范围:0~31
      X$ {/ P& I: N: C6 s$ r
  45. 45 always @(posedge clk or negedge rst_n) begin
    5 ]* \4 {! |$ p; W' ^+ I0 Y
  46. 46     if(rst_n == 1'b0)
      {, n# A5 E5 d. ]
  47. 47         ram_addr <= 1'b0;9 M8 ]/ C; y! ~/ L9 W7 ~# |
  48. 48     else if(ram_addr == 5'd31)
    5 H# g7 Q2 v! H0 D# h
  49. 49         ram_addr <= 1'b0;
    3 ]2 _4 `8 v# m
  50. 50     else
    0 ]- t8 [; F; c6 l2 A
  51. 51         ram_addr <= ram_addr + 1'b1;2 D* P- Y, g; q/ v% y% k  X" ^
  52. 52 end
    ! G( G2 X  C3 F( G
  53. 53 ! ~# A( L$ q: J# D
  54. 63 endmodule
复制代码
7 i3 B& T1 g3 B' t
模块中定义了一个读写控制计数器(rw_cnt),当计数范围在031之间时,向ram中写入数据;当计数范围在3263之间时,从ram中读出数据。
( f# Z9 s3 b9 H接下来我们设计一个verilog文件来实例化创建的RAM IP核以及ram_rw模块,文件名为ip_ram.v, 编写的verilog代码如下。1 Q  S. c5 @" W* M' @; [7 t
$ o% [/ j; M* g0 \# i4 J! S: O
  1. 1  module ip_ram(
    - T- W: {3 l; r; q' I: T$ g
  2. 2      input         sys_clk ,  //系统时钟$ X, L) ~$ R9 ]1 m9 {9 Y
  3. 3      input         sys_rst_n  //系统复位,低电平有效, J1 W) a6 U' k8 j5 M
  4. 4      );  u7 t- b( m: m) z
  5. 5
    3 `8 w3 T* r* ]9 L5 U9 n6 u/ P" Q7 w
  6. 6  //wire define+ W: ^: ~5 z6 |! [
  7. 7  wire             ram_en      ;  //RAM使能    ! r" N7 ^% G7 M7 {) o- I# g0 A
  8. 8  wire             ram_wea     ;  //ram读写使能信号,高电平写入,低电平读出 . w7 A* g+ V6 R! J6 T0 b
  9. 9  wire    [4:0]    ram_addr    ;  //ram读写地址 , s: O" j% m. S/ ]9 ]  @
  10. 10 wire    [7:0]    ram_wr_data ;  //ram写数据  ( o. n" s5 r. Z- L$ d% Y
  11. 11 wire    [7:0]    ram_rd_data ;  //ram读数据
    . S' N* T6 O0 s; M( E! i0 A
  12. 12 & g9 D  C: L# R& l& n9 a+ k
  13. 13 //*****************************************************& W  T1 ?$ n- w) E$ z! V
  14. 14 //**                    main code- {  V( B. Z7 R- C8 `# W
  15. 15 //*****************************************************. Q5 O1 e" T# v7 P6 v) n4 e
  16. 16 % r; ~$ G' u$ K3 |0 R$ v8 c5 J
  17. 17 //ram读写模块+ [3 _$ c% o) Q3 b
  18. 18 ram_rw  u_ram_rw(+ l$ v; @9 l; C# y" J4 P
  19. 19     .clk            (sys_clk     ),
    0 @; i8 ^$ T7 ?& v
  20. 20     .rst_n          (sys_rst_n   ),
    ! ~2 C' f, e5 i( r2 D* M
  21. 21  //RAM$ p) {8 h1 x5 Z% {
  22. 22  .ram_en         (ram_en      ),  H: \3 ?. Q- R/ g9 M& N
  23. 23     .ram_wea        (ram_wea     ),/ y0 _1 d5 K+ K$ K! p" G
  24. 24     .ram_addr       (ram_addr    ),
      Q) A. {2 y5 m" `
  25. 25     .ram_wr_data    (ram_wr_data ),+ v3 I% t  I# r7 [1 A
  26. 26     .ram_rd_data    (ram_rd_data )
    ! B% y3 `/ H! E/ q( z! ^
  27. 27     );
    4 R2 O/ e) \$ [, j1 H" a
  28. 28 # q6 t- L5 y6 {8 q% t" h. u
  29. 29 //ram ip核
    ) L7 J' i5 Q: @* h# i, n! Y/ ?
  30. 30 blk_mem_gen_0  blk_mem_gen_0 (
    3 q) J3 {2 d. C8 o$ j" a$ c
  31. 31  .clka  (sys_clk      ),  // input wire clka3 }$ W1 L/ v& E) Y$ s$ z
  32. 32  .ena   (ram_en       ),  // input wire ena  $ X( H! D$ L4 \. H
  33. 33  .wea   (ram_wea      ),  // input wire [0 : 0] wea
    8 A1 r3 x& v9 l% n7 d  X
  34. 34  .addra (ram_addr     ),  // input wire [4 : 0] addra) f9 y  U* Z; n. ^4 P, v2 D) o
  35. 35  .dina  (ram_wr_data  ),  // input wire [7 : 0] dina% \# x% X, r  }
  36. 36  .douta (ram_rd_data  )  // output wire [7 : 0] douta1 g, g+ J! Q7 m9 ^7 K( U
  37. 37 );" C% j+ Y& L# W- H
  38. 38
    4 {! O' ~( N. d4 W
  39. 39 endmodule( h: Z% g3 y5 b- U2 D8 _" Z
复制代码

3 t# ^5 ~) B  F) y程序中例化了ram_rw模块和ram IP核blk_mem_gen_0,其中ram_rw模块负责产生对ram IP核读/写所需的所有数据、地址以和读写使能信号,同时从ram IP读出的数据也连接至ram_rw模块。* n3 x- r  i/ e5 ?  U! i

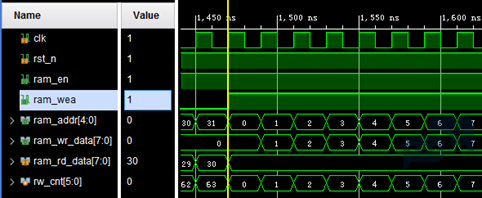

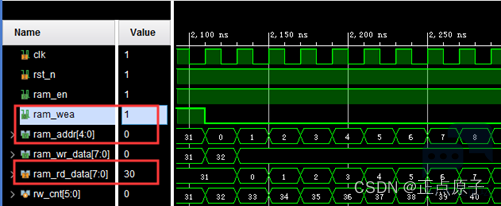

接下来对RAM IP核进行仿真,来验证对RAM的读写操作是否正确。tb_ip_ram仿真文件源代码如下:
! s' i7 |# U9 K- K" @
+ C, \, x, i3 A, H: t8 K
  1. 1  `timescale 1ns / 1ps
    : }2 f( u1 @3 M" A6 o: I
  2. 2  - U/ Y$ y7 O* R1 P8 l# C* v) s
  3. 3  module tb_ip_ram();0 F/ N3 K. }& I' H- Q7 W
  4. 4  & Y$ O; w  G8 w$ m
  5. 5  reg     sys_clk;
    $ V) U6 T) L" @
  6. 6  reg     sys_rst_n;
    2 O2 I; \+ M) ~& \2 j
  7. 7
    ' k4 J1 T9 |3 ~) C6 ]% l, X
  8. 8  always #10 sys_clk = ~sys_clk;( t0 W' n( f- b9 `9 x: [' r$ K
  9. 9
    + W( o/ K9 N# `, M6 `
  10. 10 initial begin, H3 r: N& r0 D. U( h" `2 e/ R
  11. 11     sys_clk = 1'b0;" O3 T# ]  }2 P
  12. 12     sys_rst_n = 1'b0;
    * v" ?8 o+ S) O8 `4 q  |2 S
  13. 13     #2004 ]3 M; F' l$ B# @5 ~
  14. 14     sys_rst_n = 1'b1;
    : L# h" f1 F: j: `1 o2 y" W3 V7 ~
  15. 15 end0 x' @# P  q; w! ]
  16. 16
    7 T2 b0 n8 [, \/ n
  17. 17 ip_ram u_ip_ram(
    1 j3 e7 N5 d4 O/ I
  18. 18     .sys_clk          (sys_clk        ),
    2 u8 O1 \3 q1 x. h
  19. 19     .sys_rst_n        (sys_rst_n      )7 Z( a2 b  U0 g/ B3 m. i* v5 p7 \1 i
  20. 20     );$ t7 G6 r& x7 s% w0 W$ f
  21. 21 2 p, v& [$ J* ~0 B
  22. 22 endmodule
复制代码
* y; T8 [/ b. N) C* K9 h
接下来就可以开始仿真了,仿真过程这里不再赘述,仿真波形图如下图所示。) N7 d- Z! x0 N/ _. |( w1 f, S. I

4 i3 Y4 Y0 `) m 4db20b931d2c4b808a2a1053ba76d195.png
' y3 L7 @* I0 W2 `5 ~+ d1 k
8 U6 w! H. V. C# }0 l" c图 7.5.13.9 RAM写操作波形图
3 U: v/ j- J+ Z; F  x" C; g' y图 7.5.13.9为RAM的写操作仿真波形图,由上图可知,ram_wea信号拉高,说明此时是对ram进行写操作。ram_wea信号拉高之后,地址和数据都是从0开始累加,也就说当ram地址为0时,写入的数据也是0;当ram地址为1时,写入的数据也是1,我们总共向ram中写入32个数据。
5 S' p& d. j! B: QRAM读操作仿真波形图如下图所示:7 A; u# n& D$ S: y# N

& F/ D* h6 U5 N- C% ^ 195b7746c75345a48302e77bdfdf8167.png . X4 T1 q0 q" n1 N/ N4 m7 l

) k3 p, O2 X# o- r) G. F图 7.5.13.10 RAM读操作波形图7 w6 }% e4 @2 P7 ]# v. ^
由上图可知,ram_wea信号拉低,说明此时是对ram进行读操作。ram_wea信号拉低之后,ram_addr从0开始增加,也就是说从ram的地址0开始读数据;ram中读出的数据ram_rd_data在延时一个时钟周期之后,开始输出数据,输出的数据为0,1,2……,和我们写入的值是相等的, 也就是说,我们创建的RAM IP核从仿真结果上来看是正确的。
* u2 @! C8 c7 ~& q6 x接下来添加ILA IP核,将ram_en、ram_wea、ram_addr、ram_wr_data和ram_rd_data信号添加至观察列表中,添加ILA IP核的方法这里不再赘述。
3 W2 b: D, [: G/ @7 a$ Q& S/ Q最后为工程添加IO管脚约束,对应的XDC约束语句如下所示:# K0 w/ `  N% n1 n$ X5 }
set_property -dict {PACKAGE_PIN U18 IOSTANDARD LVCMOS33} [get_ports sys_clk]
$ H; f$ a) ]0 m% O3 E* _  {% Eset_property -dict {PACKAGE_PIN J15 IOSTANDARD LVCMOS33} [get_ports sys_rst_n]( i- `3 l( ^6 Y, Q
14.5 下载验证
% N/ A+ d# p7 S! W( H0 j' w编译工程并生成比特流.bit文件。将下载器一端连接电脑,另一端与开发板上的JTAG下载口连接,连接电源线,并打开开发板的电源开关。- L% M- o' ]8 C, F
点击Vivado左侧“Flow Navigator”窗口最下面的“Open Hardware Manager”,此时Vivado软件识别到下载器,点击“Hardware”窗口中“Progam Device”下载程序,在弹出的界面中选择“Program”下载程序。. C. ?( h/ H( O) ]' w* j4 U/ M+ ^2 Z

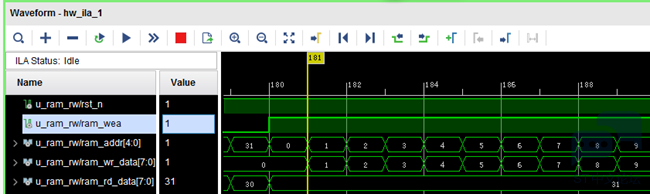

RAM写操作在ILA中观察的波形如下图所示:4 m( \/ X# d! J# f: i5 _4 O6 k

6 K0 _% h9 v( X+ w1 s6 f 8affbe9fbb804659aaa571c29baf6385.png
3 A6 @% D8 F' k9 N' N; a7 H/ j8 z, v# S0 k. a
图 7.5.13.1 RAM写操作ILA波形图
  f" f7 Q7 t9 R$ z4 R, d, `4 Tram_wea信号拉高之后,地址和数据都是从0开始累加,也就说当ram地址为0时,写入的数据也是0;当ram地址为1时,写入的数据也是1。我们可以发现,上图中的数据变化和在Vivado仿真的波形是一致的。0 ~# Q6 ^9 F6 G& q+ o. I( }  g) h3 x
RAM读操作在ILA中观察的波形如下图所示:; Q( m; V7 v2 P3 [. z4 L

  w7 U! A0 T/ G9 R1 n 4738ea30947f4b76b6ce15d396b2fe47.png % d* H$ e, h+ E; ^$ P( `
4 q1 Y1 O2 Z( ]8 p6 _; S- c
图 7.5.13.2 RAM读操作ILA波形图: R+ n& q9 z/ `  q
ram_wea(读使能)信号拉低之后,ram_addr从0开始增加,也就是说从ram的地址0开始读数据;ram中读出的数据ram_rd_data在延时一个时钟周期之后,开始输出数据,输出的数据为0,1,2……,和我们写入的值是相等的。我们可以发现,上图中的数据变化同样和Vivado仿真的波形是一致的。本次实验的IP核之RAM读写实验验证成功。
* L7 R9 G1 l& ~* b, u7 g2 ~————————————————
' S% @. H9 D" O/ G' z; z8 o) L' {版权声明:正点原子; K; I  U! q! y' b" ?2 z
/ P/ b* @, `+ e' L- N, M* z1 X/ B

3 A, g+ q; P% G3 E- h0 X* u2 p5 a, T9 X- r4 b# o
赞 收藏 评论0 发布时间:2022-9-28 18:28

举报

0个回答

所属标签

相似技术帖

官网相关资源

关于
我们是谁
投资者关系
意法半导体可持续发展举措
创新与技术
意法半导体官网
联系我们
联系ST分支机构
寻找销售人员和分销渠道
社区
媒体中心
活动与培训
隐私策略
隐私策略
Cookies管理
行使您的权利
官方最新发布
人形机器人运动控制、感知与智能配电
半导体创新技术与应用方向
EE架构与软件定义汽车
12V/48V 汽车智能配电(SPD)
区域控制单元(ZCU)与分区架构
关注我们
st-img 微信公众号
st-img 手机版
