STM32CubeIDE 入门

[复制链接]
STMCU小助手 发布时间:2022-11-1 16:53
STM32Cube生态系统是ST为STM32开发者打造的软件生态,是嵌入式开发的利器。
4 @. Q& Q- S# b- l; f
* p) A, `+ T$ ~, r9 v; t" H为提升功能丰富且高能效的STM32系列微控制器的易用性,2019年,意法半导体在STM32Cube软件生态系统中增加了一个免费的多功能STM32开发工具:STM32CubeIDE。
& n: r% d  H5 D  a( k9 X$ a+ \0 {

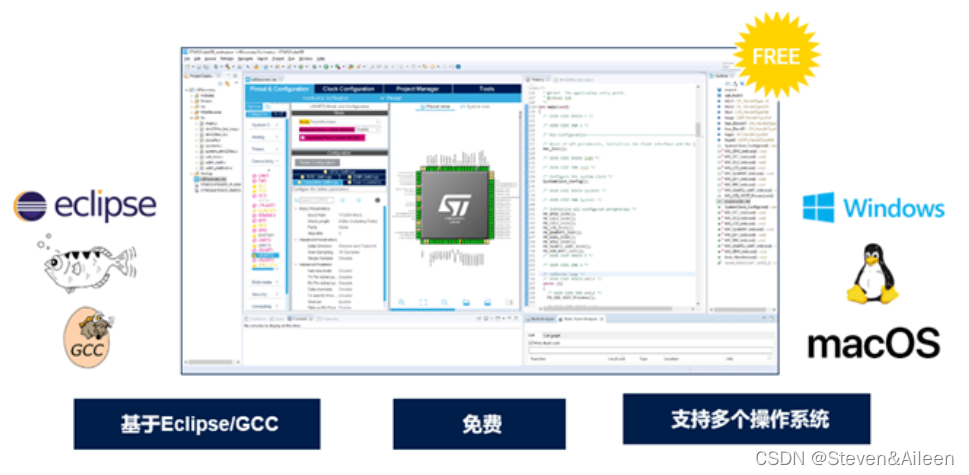

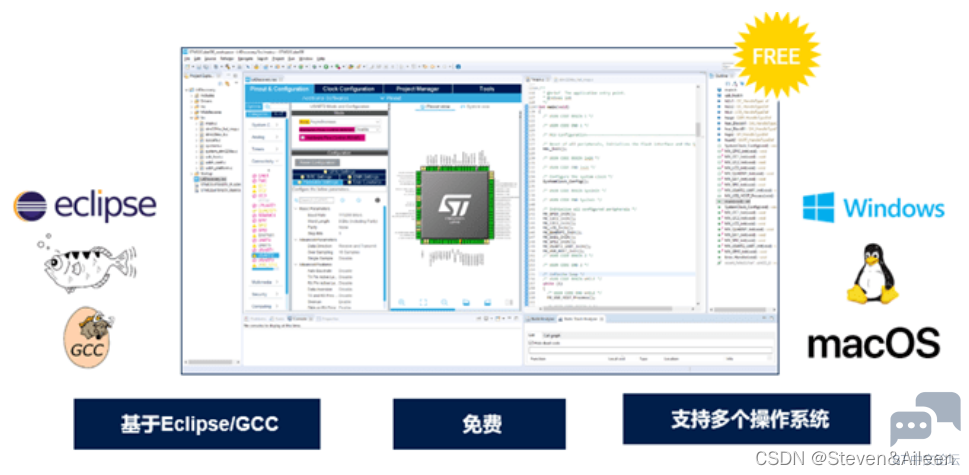

( Z3 O& L; J* Z! }" m, [STM32CubeIDE是ST官方提供的免费软件开发工具,也是STM32Cube生态系统的一员大将。它基于Eclipse®/CDT框架,GCC编译工具链和GDB调试工具,支持添加第三方功能插件。同时,STM32CubeIDE还集成了部分STM32CubeMX和STM32CubeProgrammer的功能,是一个 “多合一”的STM32开发工具。
5 n5 l; C' D7 I) i! y
/ [/ f) A& y7 e( Z$ @9 B 8b33abfe8e3c4a899e6d92eb8a3f9276.png . N1 B/ C9 K3 H( @2 v
% i2 W1 D6 t" h+ g+ D6 s
       用户只需要STM32CubeIDE这一个工具,就可以完成从芯片选型,项目配置,代码生成,到代码编辑,编译,调试和烧录的所有工作。) q) @( C: C& x' R
5 L1 K1 L- \! ~; l$ L; m  k
5 T8 L6 q6 n% T3 ]( q  b5 W$ O  X. K2 x  i8 s" Z- C

; l; ~0 s0 d( C& O* ^STM32CubeIDE 是基于 Eclipse 的框架,它继承了 Eclipse 所特有的一些对用户来说还不太熟悉的特性,比如透视图,工作空间等。4 F  k& P) B3 s) o5 z9 ~/ E9 ^7 e+ A

$ r+ e4 i/ c% v2 E+ [工作空间(Workspace):STM32CubeIDE通过工作空间(workspace)对工程进行管理,打开STM32Cube时,它会新建一个默认的工作空间,用户也可以通过Browse按钮另外选择一个文件夹作为工作空间,之后新建或者导入的工程就都属于前面选择的这个工作空间。同一个工作空间下的工程具有相同的IDE层面的配置(在Window→Preferences中进行设置),比如显示和编辑的风格设置等。从文件系统的角度,工作空间就是一个文件夹,里面包含了多个工程的文件夹和一个名为“.metadata”的文件夹,“.metadata”文件夹下包含了该工作空间内的所有工程的信息。用户可以通过File→Switch Workspace菜单,切换不同的工作空间。7 F, s/ Q6 s7 f/ \' w

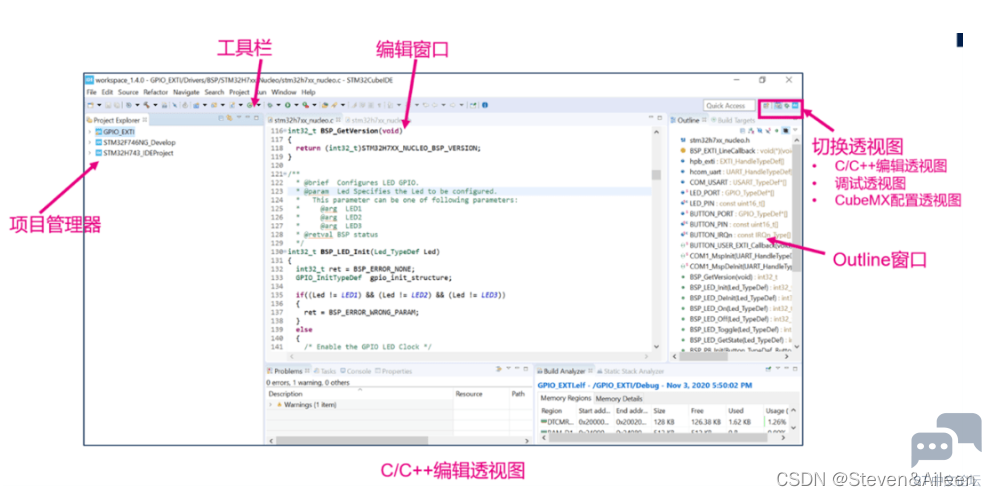

  h2 ]7 d5 C3 P0 x. o  Q透视图(Perspective):透视图是一系列和某类功能相关的窗口的组合。常用的有C/C++编辑透视图,调试透视图和CubeMX配置透视图。
% g: ?* j# n7 k2 N# |
3 |1 ~/ N) w) J+ T$ C" ?. y9 aC/C++编辑透视图包括了项目管理器,编辑窗口,Outline窗口等。在项目管理器中可以查看和操作当前工作空间中的所有项目。双击打开项目中的文件,文件内容会显示在编辑窗口,在编辑窗口可以对
; B, {' @8 a6 E  }
. d& K. M: V4 C8 L+ W在Window Show View菜单中可以打开和关闭需要显示在C/C++编辑透视图中的窗口。
) I7 p( e3 n' T& J( u( |$ J0 Y: d
0 T9 ?( q' J2 i通过右上方的图标可以在不同的透视图之间切换,比如点击爬虫图标,就可以切换到调试透视图。在C/C++编辑透视图下点击工具栏的Debug按钮启动调试后,也会自动切换到调试透视图。
2 V) j4 q" U, [& p% I  R* {' g6 C* j4 x$ T

* J: _0 u9 }, O4 Q) L" s8 T! M( _1. 新建和导入工程
6 g. U6 Q! ~- j4 x7 ~

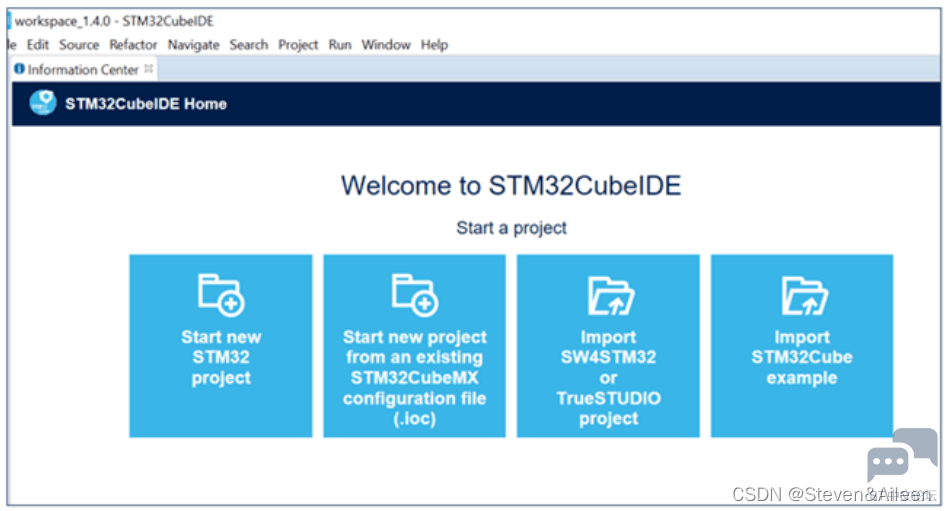

- h) k$ z9 ^* n: F4 P: O) a7 W使用STM32CubeIDE,用户可以通过多种方法来开始新建一个项目。在STM32CubeIDE的欢迎界面上,列出了创建/导入工程的快捷入口,分别对应下面的四种场景。也可以通过File菜单下的New和Import实现对应的功能。% j) J$ R$ I+ K1 c

3 z" V" `; w0 r6 T• 从零开始新建一个STM32工程
* [" `( t. }3 `
( m" {; P. Z1 s* W8 S9 [. w• 已有STM32CubeMX的配置文件(*.ioc文件 ),希望根据该ioc文件新建一个STM32工程
3 _; G5 l5 s' N& D/ @
$ `' y3 J* Y% r. [3 [/ e7 `* p: d• 已有SW4STM32或者TrueSTUDIO工程,希望转换成STM32CubeIDE工程$ W- m4 ~( m4 |* M' [

* E8 B6 b' a, q8 n5 f• 基于STM32Cube库中的例程创建新工程; W' L* e: D( H* i- k# }5 t, V" U
! b) l: }  }* R) m: R* T1 a7 h+ I
68f58fefd14542c5a1ae080d177c153d.png # L$ S6 e9 b/ P

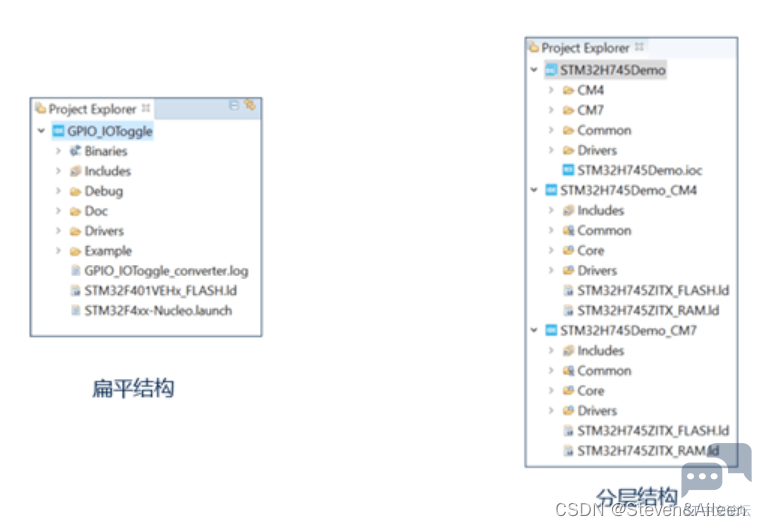

4 Q/ ~9 ~% G' X2 s2 L( g STM32CubeIDE工程结构
6 J! D& v0 v3 G3 F- d3 s! J" C

" Y9 A8 ]* T! |: J/ W3 \ 7654145812274f03af50af714c54f3e2.png ' k! Z; |) m4 c% \( c

/ Z" F3 M( w% A( U7 a: {' [/ a
/ X4 V  x3 E/ Q( T1 V! ?  @单核的MCU都是扁平结构。
. b4 b* {2 K8 ]6 @1 \" {& o+ z+ z/ F( L
对于双核架构的MCU或者安全MCU,比如STM32H7,STM32L5和STM32MP1系列,STM32CubeIDE工程是分层结构。以STM32H7为例,创建或者导入STM32H7工程后,在Project Explorer栏看到的是一个三层的工程结构:最上面一层是“根”工程,然后是两个分别对应CM7和CM4内核的“子”工程,“子”工程下面才是工程文件。这两个CM7和CM4“子”工程才是真正的可编译和调试的工程,而“根”工程只是作为一个“容器”,包含了CM7和CM4这两个“子”工程。AN5361,AN5394,AN5360和AN5564分别描述了在STM32CubeIDE中如何创建,导入,编译和调试STM32H7双核,STM32L5,STM32MP1以及STM32WL的工程- r* s3 R$ D( m& ?! _. t' B6 x

7 b, `5 R4 _- p, V0 h打开/关闭/删除/切换/导出STM32CubeIDE工程
$ b* H9 Q6 x+ P) }8 l8 ]) l2 u) x
$ X9 R1 I" T  e; l7 ?' y$ q在Project Explorer窗口中可以看到当前工作空间下的所有工程。用户可以对这里面的任一工程进行打开/关闭/删除/导入/导出/更名等操作。
( Q3 w* A# t6 R/ ^9 H7 y
2 ^4 t# v# @7 k" ~) ~固件库管理1 ]  w. U9 N- P- i4 X9 H) G
% u. c( b/ @; u, j4 C
STM32CubeIDE集成了STM32CubeMX的部分功能,可以直接选择芯片/开发板型号,或者选择例程来生成一个新工程。STM32CubeIDE生成工程所需要的驱动和例程代码都来自各个STM32系列的固件库。7 ~" c) `& ]. {# w/ Y% K4 |
# }4 B+ \6 O- Q* Z8 a7 R3 t% `

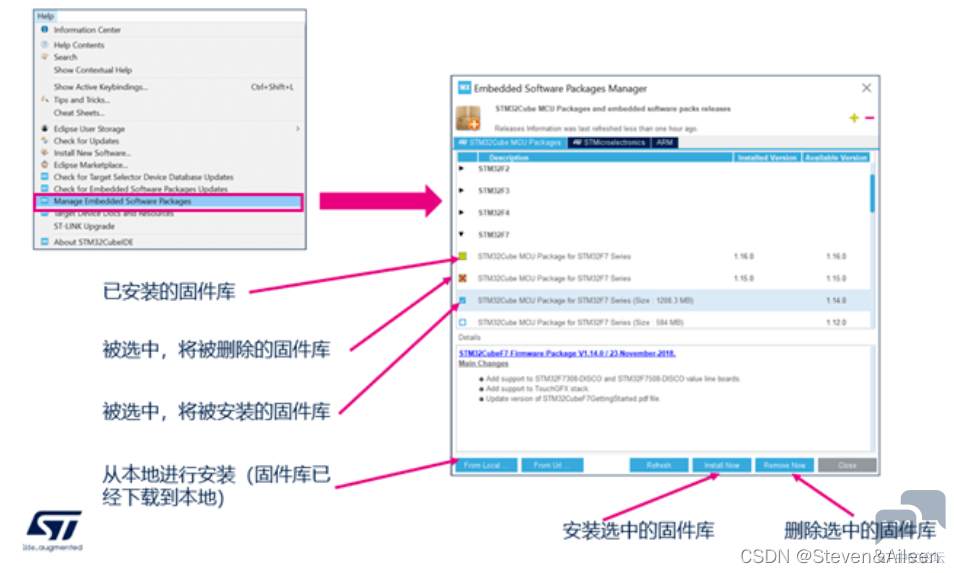

在Help→Manage Embedded Software Packages里,可以对所有的STM32固件库以及其他的插件进行管理(安装/删除固件库)。; C. G5 [# Q1 I8 B# c* }* U" g

( z  j) G- y! j; K  Z  J! a2 @; G# [3 ?用户可以通过Install Now按钮让STM32CubeIDE自动从网络进行下载安装,也可以通过From Local按钮来安装已经预先下载好的固件库。% s; p( `  a% v( U' u5 d# Y

, L8 d" @* k. l* ?% g. c通过Remove Now按钮可以删除选中的固件库。
2 }# C8 N8 X- v9 i0 m* |' a9 V; F9 Q
: Q. d+ N3 J& h( d& \! N 8405da4dafb841269bde38eb251cdf7d.png
2 \. O: l; T; A, @8 _) v. o

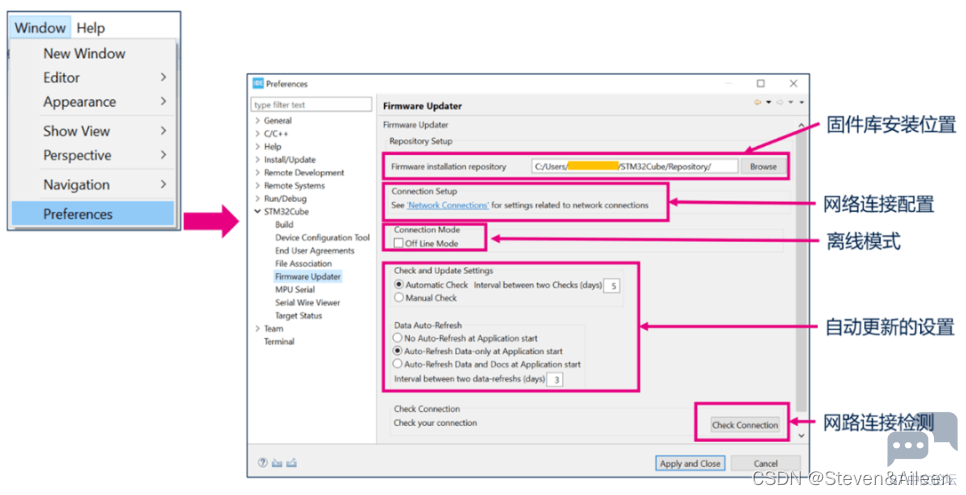

, g% W; w0 @4 \1 ] 在Window Preferences窗口的STM32Cube Firmware Updater标签页下,可以设置固件库安装的路径和更新的方式。% r$ @3 {+ J/ W

% M$ W5 [9 T7 T/ T; s b4eabba63b144b89b7b1c50f245597ff.png
- `9 ~7 }4 b! g& r9 U9 P4 C' r9 U1 v6 z
默认STM3CubeIDE在打开和新建工程的时候,都会尝试连接网络。用户也可以选择“Off Line Mode”,不让STM32CubeIDE去联网。但是需要通过上一张图中Embedded Software Packages Manager窗口的From Local按钮来安装已经预先下载好的固件库,否则将不能自动为新建的STM32工程生成代码。
1 r; f3 d4 ~: t7 i
& L% _/ w8 a4 Z6 s( f$ ^2 b8 [点击Check Connection按钮可以检测当前的网络连接状态。检测结束如果出现一个红色的×,则说明网络配置有问题,需要我们到Network Connection页面去进行设置。0 L- W) `  E6 ]$ y# u6 O- ~

' r* o& Z! ^/ W' A* l4 B除了前面主动检测网络状态,如果出现固件下载失败的情况,也请检查STM32CubeIDE的网络配置是否正确。
' S% p6 y& m% D  |, K4 R: E* K

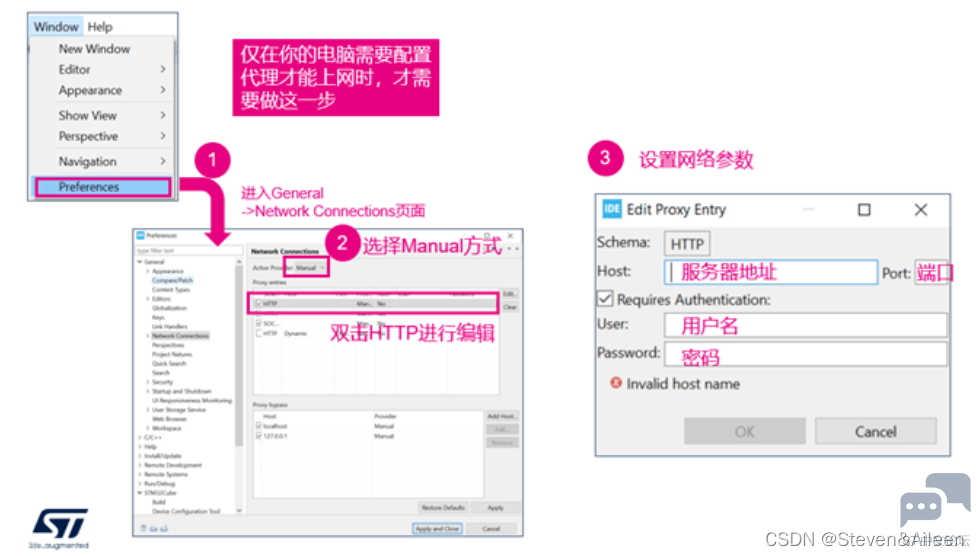

" P3 q2 u+ r  G% y9 A配置步骤见下图:
& c) z7 E7 W# i: g( T: v( p% f0 t+ u2 O
1.进入 Window Preferences菜单,选择General Network Connections标签页/ C+ X* y: K9 l

. c7 P* Q2 O& N8 S( ?: F2.选择 Manual方式
: k" x' t% j/ p  A# u
4 d" Z* b: j) X6 V+ R3.选择HTTP,双击打开编辑窗口,设置网络连接参数。
; \5 Q! f4 I! i% H
& X  G( n* T4 S8 x; u" F 70da7ce2a3944861a01a4d8b71467cba.png
+ i/ N' [2 I1 J( @; L/ f
( {, d3 C1 p# G; D/ [+ r- w. t8 ?! T/ P7 T, e# B* @: X1 Y' M7 b. l
代码编辑
! Y5 c" v( Q/ X. E- ]7 j9 v
0 v; m. e% i) t" v% n$ u( fSTM32CubeIDE基于Eclipse,Eclipse的一些常用快捷键和编辑技巧一样适用于STM32CubeIDE。熟练掌握这些小技巧可以提高开发效率,使得程序开发的工作事半功倍。
4 ]1 ?0 j) ]1 x, k7 B  D2 z. X( m
8 n  @+ p6 P0 h0 [" p代码编译
. Y% |. y2 h0 v3 _& [: [
3 L# R  F+ Z+ q, m$ p工程属性设置及编译$ _0 w! U+ k( _& b. z

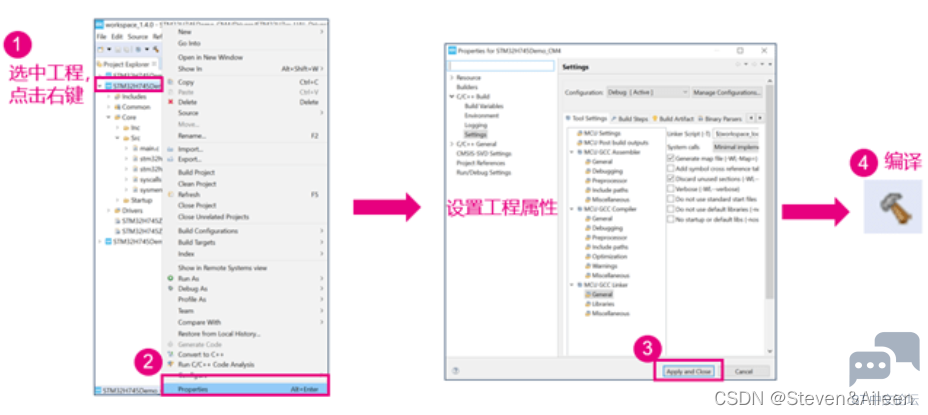

2 W9 a) j; ?! a7 ]在Project Explorer中选中一个工程,点击右键后进入properties菜单,在其中就可以对编译项进行配置。常用配置的操作细节,请查看“STM32CubeIDE工程属性配置技巧”。
0 R- X7 Y" j- I4 m0 g7 v
4 _5 \+ q6 @# G* o6 J9 `/ v( T配置完成之后就可以进行编译了。用户可以通过下面三种方式启动编译:
% K7 a* J. k4 b9 g$ @5 e: F2 @
; L1 H: A* K+ v. r9 w! H6 c8 G• 方法一:选中工程,点击右键,然后选择“Build Project”: _( C6 t0 p" w  f# X6 ~1 g! M) v
7 U& s7 S* z7 h1 |9 K) N/ d  [7 l
• 方法二:选中工程,从Project菜单进入,然后选择“Build Project”7 w6 E% r0 ^! |. g3 b. ~  f
' E" c0 F; x7 Q+ ^% g# \
• 方法三:选中工程,直接点击工具栏里的Build图标: Q- Q, v; B! d

0 q. X) R( D* |& U. c; u2 V dbada83e8e2641d695b202d50bde979f.png
! g& f6 U- J9 M* d( @9 Y$ a% q6 N% U' w3 d5 {* g1 u
提高编译速度
8 z5 T( i4 X) S7 Q2 k, H& f% A
, l' B' A# ?9 s& Z' x. t4 _通过使能并行编译,可以提高STM32CubeIDE的编译速度。
# w) \- }  A0 F+ k# J  n  q6 \3 \' I  b. b8 ^

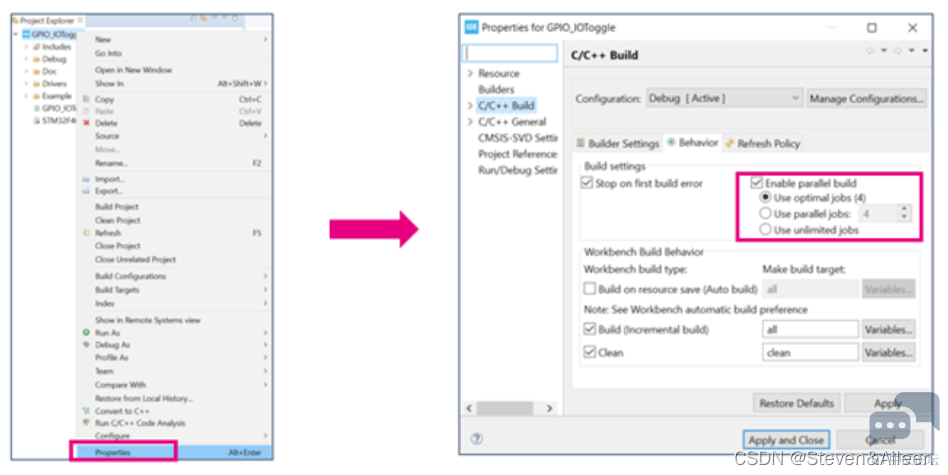

选中工程,点击右键后进入properties菜单,选择“C/C++ Build”,在Behavior标签页下,勾选“Enable parallel build”功能。
; I5 o4 F! E$ V+ S- K: n# n6 n! d7 k! j2 s4 j( U- O1 D7 ~. q+ j) F
67b9d71d2e7140d88cb336ca13a3d97b.png ! b. g7 G; n0 P

1 M. v& b8 u7 d& w. Z6 i8 P

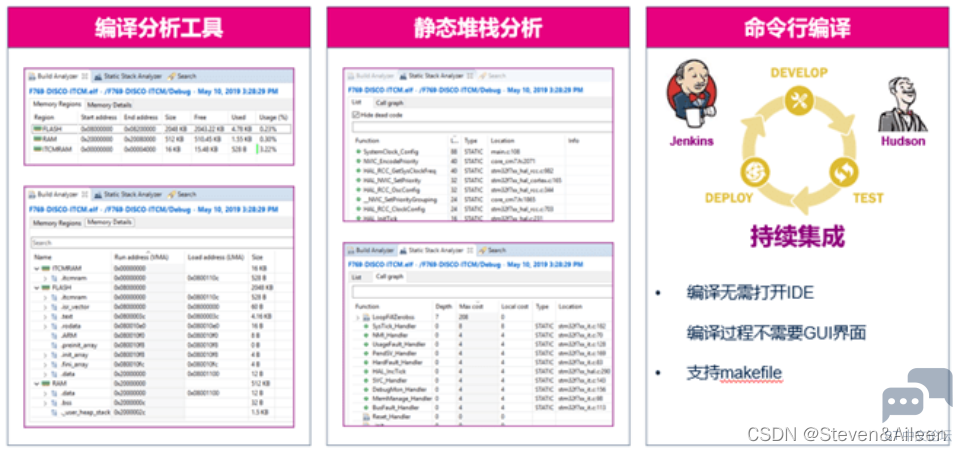

8 t) V) V8 c/ x  D% l! j 编译相关辅助工具2 t$ m& E( `/ x5 \# w

: K3 ?& i0 _% L9 l9 k8 {7 R" B工程编译完成以后,在“Build Analyzer”窗口可以看到链接文件中定义的所有内存区域(memory region)和段(section)的使用情况,包括加载地址,运行地址,有多少字节已经被占用,还剩余多少字节等。
6 O- B% K" s8 q# b& p8 Z' o( ^* V/ i  f, }5 M, [. L; L# T3 D
在“Static Stack Analyzer”窗口中显示了静态堆栈的使用情况。  i' G( D0 d+ ~( H. y8 E( W  m, E% K

+ s9 p  _# F* [  |STM32CubeIDE还提供了Headless Build功能,可以不打开CubeIDE的图形界面,通过命令行就可以进行编译。
5 J5 X2 v' p7 X/ W
& t1 \5 w/ S% C! j. H  B 513878229d2048a6b721fec0ee6a88e5.png
, L" |. A2 n+ n" z+ ?0 N
3 f1 T1 D! u' W代码调试及烧录
+ s+ J( V0 _, \/ `
+ v7 y9 t9 Q$ i! P
: u6 P( T0 F' R6 g调试及运行配置
. m" m8 g% W8 j( j3 L. F2 p! m4 R$ Y( z$ N. D3 k* L3 m
STM32CubeIDE工程编译完成且无任何错误,就可以进行调试和下载了。* j* g# m2 y$ A7 I+ P4 E# y& V
% p) M+ S- z0 f" ^1 V# `

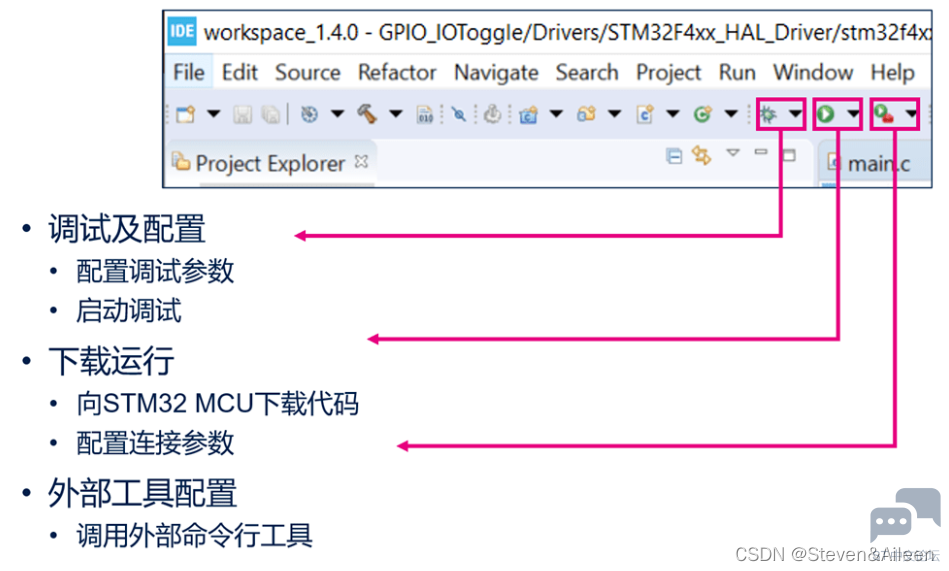

在C/C++透视图的工具栏中有三个和下载调试相关的按钮:调试,运行和外部工具。
% i3 v3 K" x' a/ V6 W0 ]" l5 A. U$ J. `. g
通过“调试”按钮旁边的小三角,可以打开Debug Configurations菜单,进行调试参数的配置,比如调试器的选择,GDB连接的设置,ST-LINK的设置,外部Flash Loader的设定等,并启动调试。
0 x" Z" E5 Z2 p- C3 x/ A) T4 L" C9 r* B- ?- _/ S, k
通过“运行”按钮,可以仅下载程序不启动调试。# p5 W8 z. A" c& q' L/ }

# {9 N* ?1 Y( K* N& H0 i通过“外部工具”按钮,可以调用外部的命令行工具。3 d/ J8 j0 L; I5 g( s! j( P
- p  u+ s! ?) |
有关调试参数配置及调试技巧的内容,请参考“STM32CubeIDE工程调试配置及技巧”(马上推出,敬请期待)。
0 h  J# j! b, m: z& V2 ]- K% B* ]- h8 z
dad9c09bb6ff4634a9c70aebb0571f3c.png ; {0 m( x0 ^1 m8 w3 U3 Z: l8 O% j
) ]3 Y* {/ X7 |* {4 y0 p$ w: Y
启动调试# |! D, o" z- ?& G  ?+ P; l
  K( l% x% A$ G* N7 a) }/ z
STM32CubeIDE使用GDB进行调试,支持STLink和SEGGER J-Link调试器,支持通过SWD或JTAG接口连接目标MCU。
8 h- e) [# ?& ^! y: a4 i/ R8 d1 ^7 Y: n1 q& ~5 B

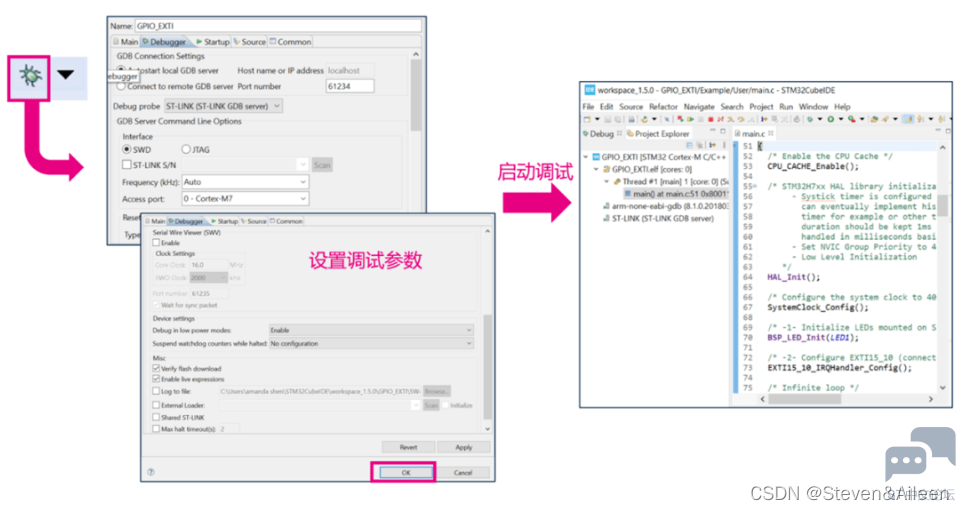

STM32CubeIDE工程编译完成之后,直接点击工具栏的爬虫图标或者通过选择菜单Run-->Debug,可以启动调试。; X- I# [$ N7 I: z. f) i6 @
# B6 l! C/ L' g' x. \/ N) Z: N
如果是第一次对当前工程进行调试,STM32CubeIDE会先编译工程,然后打开调试配置窗口。调试配置窗口包含:调试接口的选择,STLink的设置,复位设置和外部flash loader的设置等选项,用户可以检查或者修改各项配置。确认所有的配置都正确无误,就可以点击OK,启动调试。
2 i( l% }; Z2 W2 p7 Z- {6 d( s: t9 x
然后STM32CubeIDE会先将程序下载到MCU,然后从链接文件(*.ld)中指定的程序入口开始执行。程序默认从Reset_Handler开始执行,并暂停在main函数的第一行,等待接下来的调试指令。1 N/ }) {7 d9 f/ t. U; Z
% q" Q2 m0 V  o, c( h+ h0 |2 I
be2dd6ea9f3843f4adbd0f200e0a4e50.png . ]- P5 }9 e! n5 `7 k
8 _4 L' j% g/ T6 `# r4 N
基本调试操作) F- M9 c; Z8 I. F! `
( R' Z* q* r0 e

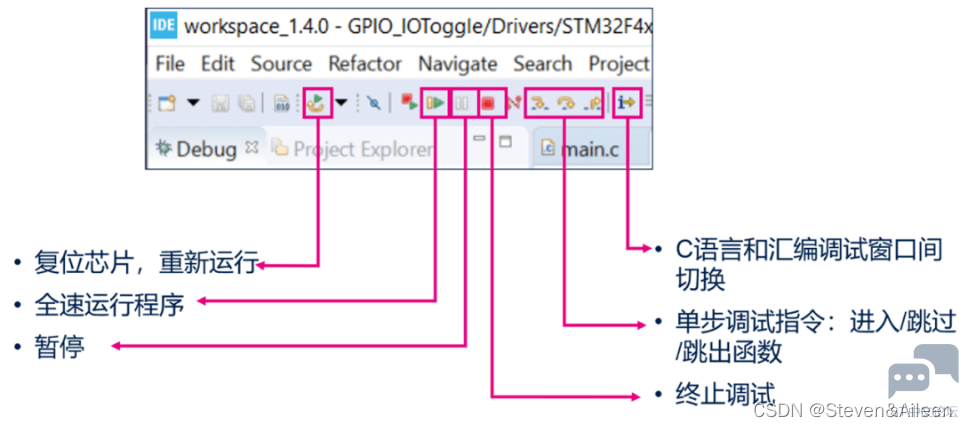

启动调试后,STM32CubeIDE将自动切换到调试透视图,在调试透视图的工具栏中,列出了调试操作按钮。如下图所示。
0 Z* W  ]7 E9 {( i( N3 a3 k& ~8 q* I# C! W& Z3 `
" M" j3 m! A- [# O, @; t8 F2 ^8 Q
# y# [- A% L' y6 p! I3 h# _
插件的使用9 M9 C) S, P. ], ^) X7 `

7 F1 b7 C4 h% c/ c9 JSTM32CubeIDE同样支持Eclipse插件。
, _6 ?6 u/ q; ~& s% [

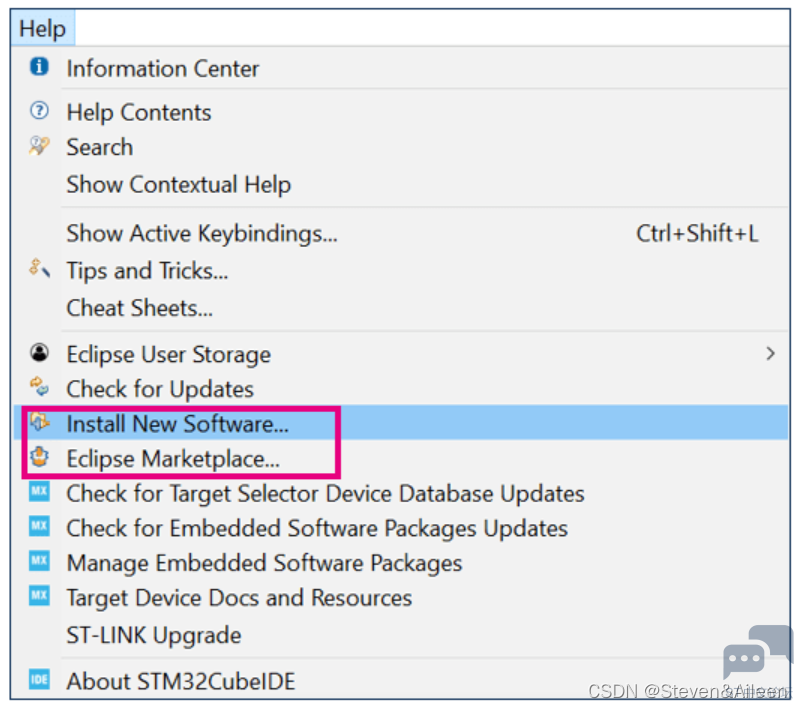

3 F* M, E. \6 ^! W6 h  t# t可以通过Help菜单下的“Eclipse Marketplace”,在Eclipse市场中查找并安装插件;
5 s% F: p$ [4 P' {! R
2 L4 H8 y, D) a- n  a  J  J或者通过Help菜单下的“Install New Software”,从指定的网址安装插件。5 ^7 h1 i: ?. A, W& F
! I9 f9 c" \4 @5 }5 k/ a
b795330959a2416086fbce6e9d6d500a.png . s9 O0 M% h9 k- P# i5 P
6 u! U1 E" p$ h( U
0 o# [% l0 w: L
STM32CubeIDE使用例程' g1 o5 t2 g) _$ ^: ^/ d: u

/ E& x& X; L& |- O0 t下面我们通过一个LED闪灯的例程,来体验一下使用STM32CubeIDE进行软件开发的流程。) T) @3 z, [! n, C9 z, {
5 X! c, j' S$ d* y
例程使用NUCLEO-H743ZI开发板,通过STM32CubeIDE从零开始新建工程。该工程就实现一个简单的功能:板载的LED1以500ms的间隔自动翻转。
0 {1 ^3 b# z1 P" K1 Z6 Y# f" ]6 e: C/ ]. @) Q) u' P* {# o
通过这个例程,可以了解到以下内容:
( T; A8 g) U9 ?5 h4 [6 G5 ^9 J, Q$ V8 {
• 新建一个STM32CubeIDE工程1 @9 K: \6 t/ t3 b2 E
3 ]+ i9 m) z& e2 _
• 对STM32芯片进行配置
8 y9 E6 k) c$ E) D6 f  t  N2 B5 G1 u% Q+ y' p
• 添加用户代码并编译) [& s! K) E1 I* n
/ b0 M4 w9 Y  D& H* I
• 设置调试参数
  Q! Y( C! Z+ _! G! N/ N9 U- i
& h7 P0 e/ v3 P6 k) \• 调试代码(查看变量及寄存器)7 r& ]3 ]8 R& W/ C
4 ^3 I& Q# d0 V# d2 h4 X1 [$ ?
• 设置断点9 Y, H, \* m% q9 o

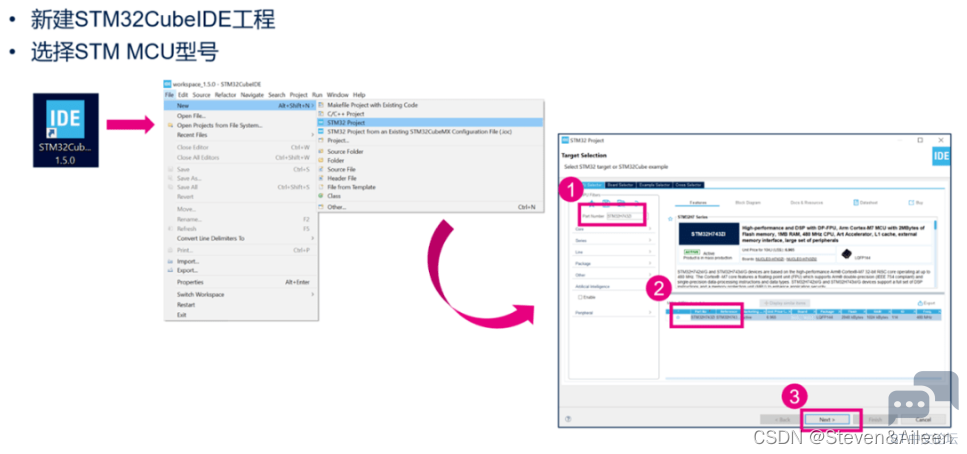

: c* O$ h/ ?/ S: N) @首先,选择File-->New-->STM32 Project,STM32CubeIDE会打开MCU选择窗口。在这个窗口下,可以选择某个型号的芯片,也可以选择某个ST开发板或者例程。这里我们在搜索框里输入STM32H743ZI,就可以直接选择这个芯片了,然后点击Next。
( A+ q& x& W7 z" e
1 t5 m6 g' l" Z% ?/ I7 S 48b19e61085c43f7aa12878211495372.png
/ d3 R0 b$ ~0 M- m" ?( d/ x

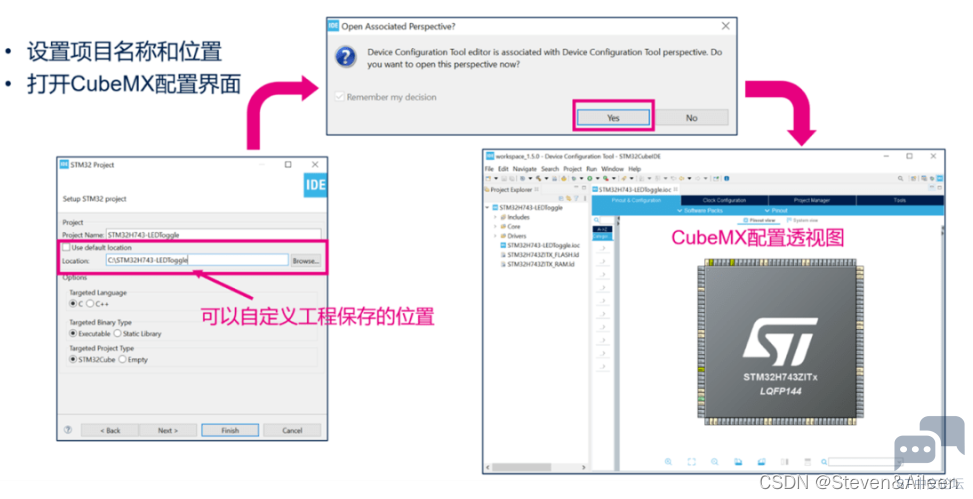

* S4 Q) R4 a+ G$ L% _- e1 y在接下来弹出的窗口中,需要设置项目的名称,类型和工程保存的位置。默认情况下,新建的工程会保存在当前的workspace中,用户也可以按下图所示,取消“Use default location”,然后自定义工程保存的位置。需要注意的是,如果你试图将两个工程放在同一个路径下,在后面的创建过程中可能会报错。所以你可以在路径中加上工程名,以区别不同的工程。& l; I) _/ t  q' x4 T) V
. Y8 H. l5 {# Z1 k  y0 v
设置完成后,点击Finish,STM32CubeIDE将为我们创建一个工程,并打开芯片的配置界面,这个界面和STM32CubeMX是一样的。' M; }& M+ @0 L) ]3 j* K, Y
- W3 \( k$ l& g, j
期间可能会弹出将要打开CubeMX配置透视图的提示,点击Yes就可以了。
& ^) R! |4 [# e5 O. L5 {. _8 O5 @9 O+ B9 M8 i1 H
1 P4 O* H+ T2 h" o. C; L5 C' k- \7 f$ {  K: ]

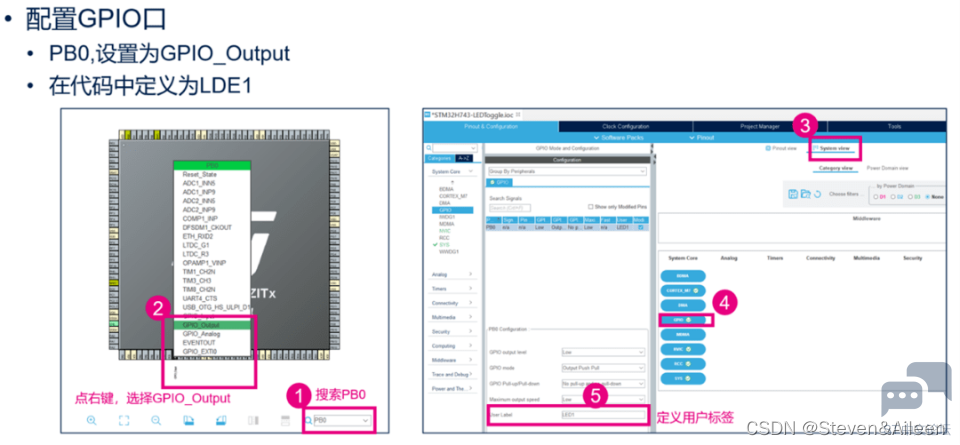

接下来要做的是,在芯片配置界面,按功能需求对时钟,GPIO,外设,中间件等进行配置。在这个例程中,我们只用到了PB0,作为输出控制LED1,所以只需要配置它就可以了。时钟就使用默认配置。
: N) _$ o0 P- @/ T8 X6 ]6 ~
7 c  G- T: q- ?' {% r8 P( C7 p+ a在Pinout视图下,通过搜索栏,可以在快速在芯片封装图上找到要配置的引脚。
2 P7 V( H9 r' ?# v1 w' ^
( R( O, K/ [5 D1 M$ j: R选择该引脚,点击右键,选择GPIO_Output功能。
0 f1 t/ }, U* ~9 G: C7 o5 p  P! r& s, u, A1 n: @+ o6 z. @
然后转到System视图,点击GPIO模块,然后就可以看到刚刚配置的PB0引脚。这个窗口中,还可以继续调整PB0的其他参数,比如上/下拉,速度等。还可以为其定义一个用户标签LDE1,方便在代码中进行引用。
' t5 M- J$ L& {9 P; l0 q& W/ y" r& O- s* l9 I8 V1 a' v
9 ]9 X/ J7 u9 I& Q8 h) L

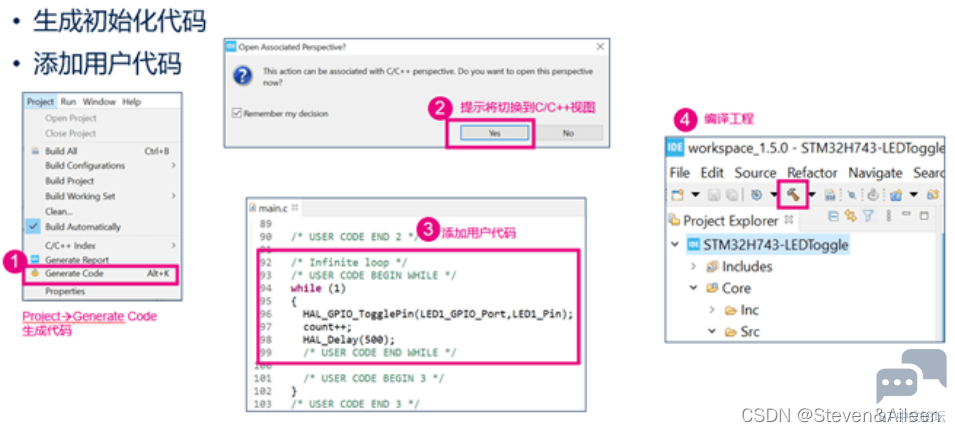

+ P; a! d0 [" d3 j2 s' Q所有的配置结束后,选择Project-->Generate Code重新生成代码。这时STM32Cube会切换到C/C++透视图,然后可以添加用户的文件或对某个C文件进行修改。6 r7 [8 \9 [, b! S: N% R
  P, {) ^- D1 }5 x1 `5 \0 n& O
在这里,我们添加了一段翻转PB0的代码。这里要注意,所有用户添加的代码必须放在“USER CODE BEGIN xxx”和“USER CODE END xxx”这一对声明之间。这样当再次重新生成代码的时候,才不会丢失这部分代码。
) l# z8 C1 E# w8 p7 ?. b& K  y/ L: K
代码添加完成后,点击“Build”开始编译。- S0 G8 |' n8 I4 U  [6 ]' L
6 j& q4 M' U# \2 D+ R
894bd40ca6174fce9eb54fe0974f8646.png 3 P9 J& s5 c/ U" G

) v8 E/ i4 V6 _" q: A2 O8 g5 C如果编译结束并且没有任何报错。就可以点击Debug,启动调试。* m/ Q, o$ u& X

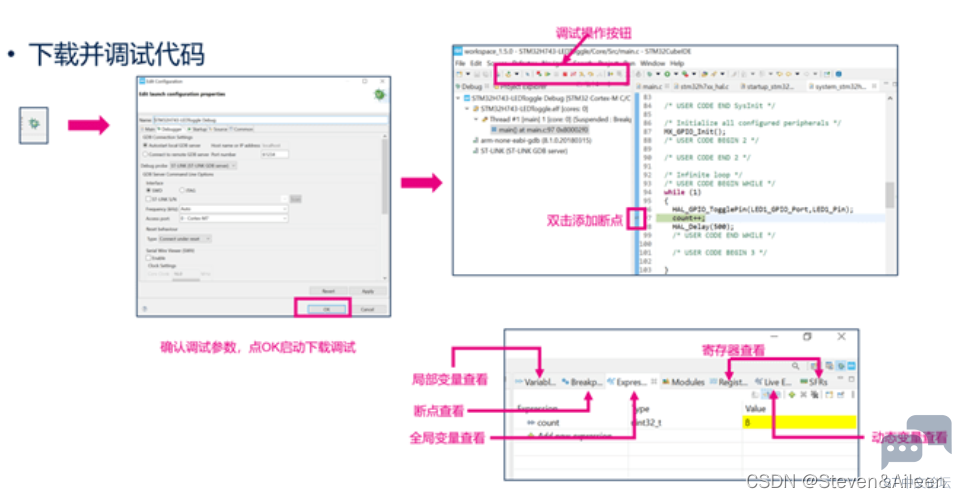

+ E1 [* {( a3 Y/ @" n) Y9 P第一次启动调试,会先弹出调试参数配置窗口,确认好所有的参数无误,点击OK,STM32CubeIDE就会自动从编辑界面切换到调试界面了。如下图所示。
9 ~( }' ^- C" U3 R7 Y; n7 n) G" `# I
在调试界面下,通过工具栏的操作按钮,可以进行单步调试。
8 X, M7 s8 B* S. H
7 f. E& q5 f' x  F: F0 T双击某一行代码最左边的标记栏处,就可以在这行代码处添加断点。
; D2 t. Y5 G( D# ?  N8 u# t5 s+ J6 `5 M7 c+ [
右侧打开了多个调试窗口,包括:局部变量,断点,全局变量和寄存器等等。这些窗口可以在Window-->Show View菜单中打开或者关闭。3 s6 t2 x6 {* j. z  t
6 E- C  k# v! ~' a
f18e16d948e245d48114e0c443cb67dc.png 2 L' g% N6 ]' u% x4 n3 {
) w6 z) Y1 w8 x. Y. G/ t
————————————————0 T$ Q7 B7 P+ c0 g2 E
版权声明:Steven&Aileen
