stm32f103rct6高级定时器8仿真的问题

[复制链接]
John28 提问时间:2022-11-20 10:35 / 未解决

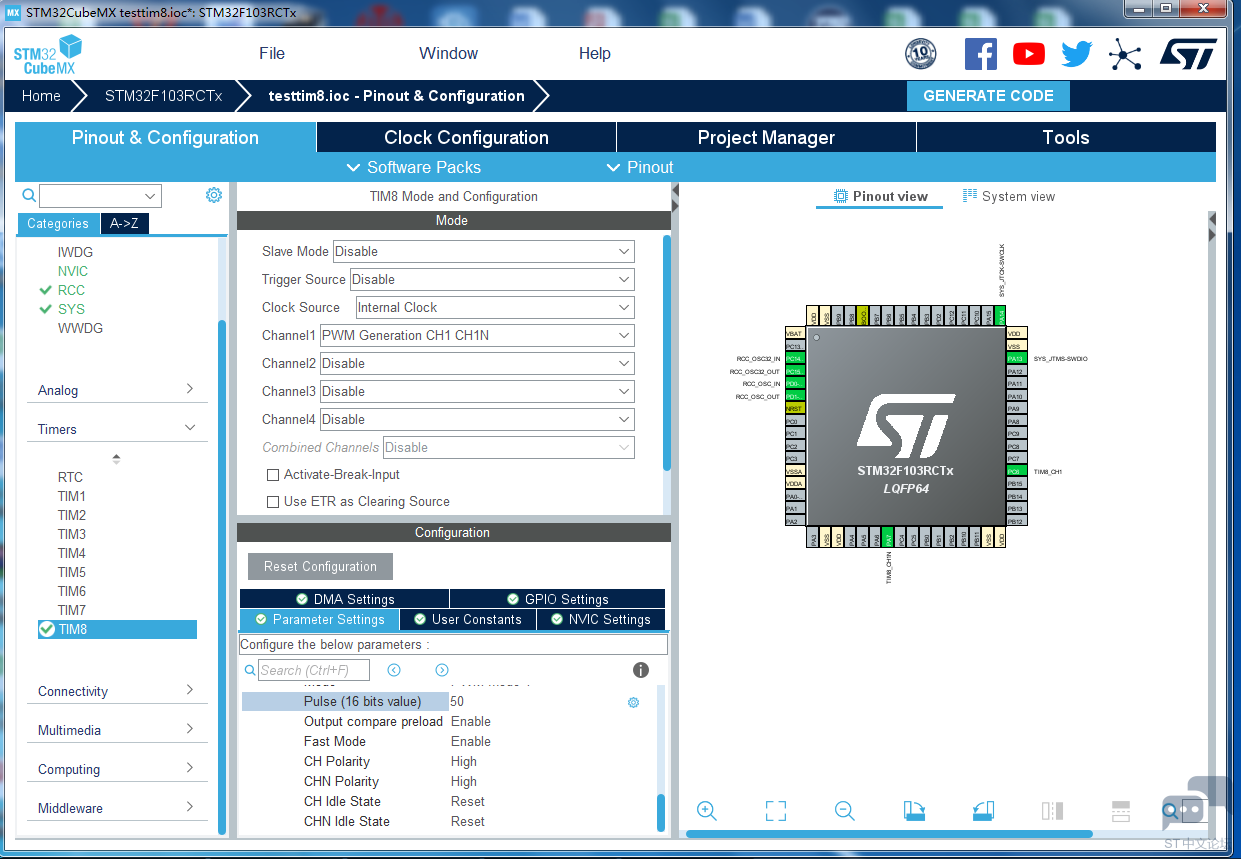

关于stm32f103rct6,采用逻辑分析仪的时候,定时器8的1通道和互补通道仿真的时候没有输出。
收藏 评论3 发布时间:2022-11-20 10:35

举报

3个回答
John28 回答时间:2022-11-20 10:37:36

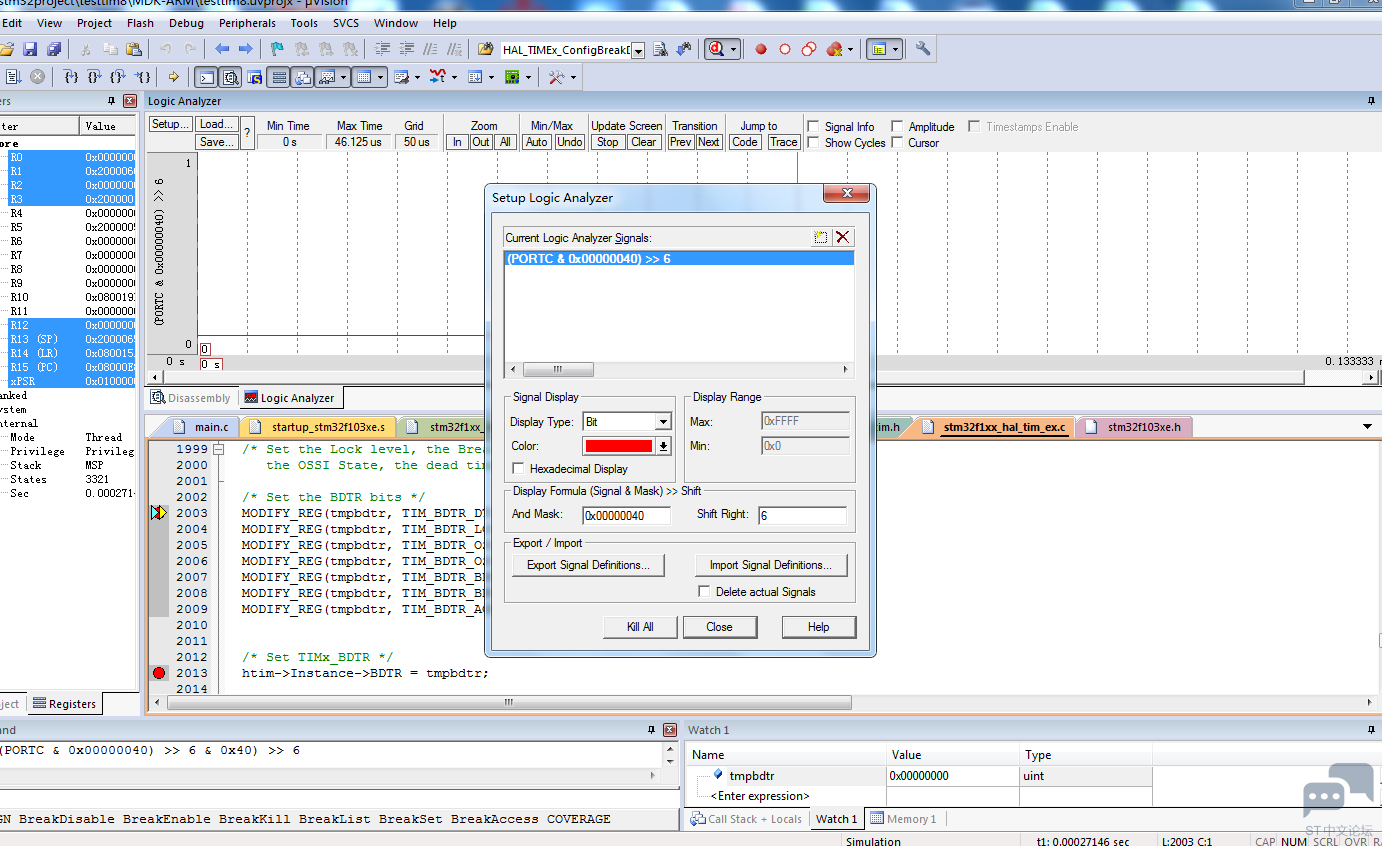

仿真的波形图
John28 回答时间:2022-11-20 10:39:10

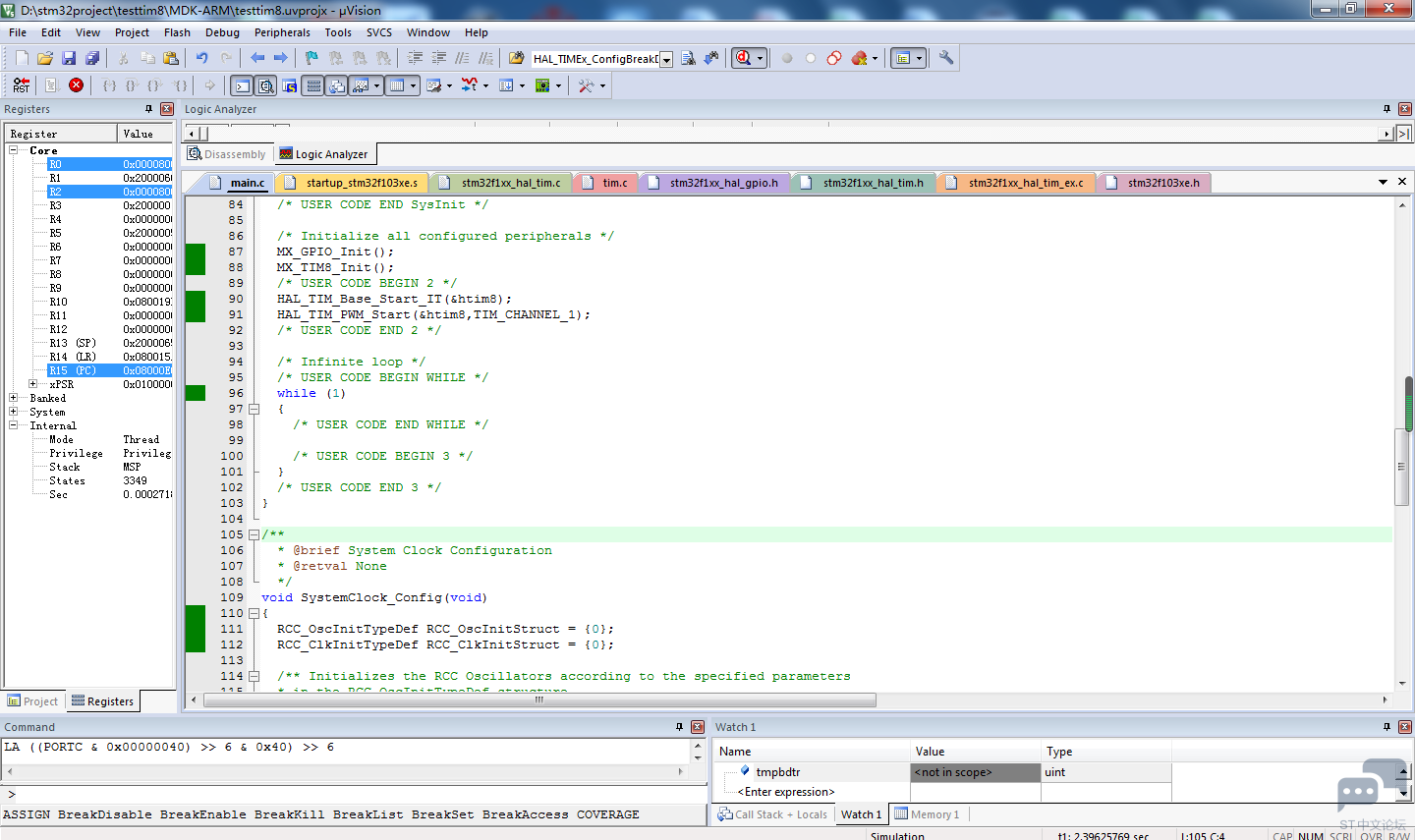

仿真的波形图

xmshao 回答时间:2022-11-20 20:43:44
单纯实现这个功能还是很简单的。参数给对、库函数用正确就可以。STM32F1的Cube库里有现存的例程。
\Repository\STM32Cube_FW_F1_V1.8.4\Projects\STM3210E_EVAL\Examples\TIM\TIM_ComplementarySignals 但愿
你的问题不是出在你所谓的仿真这块,搞个示波器看看更直接方便。
