主要内容
1）STM32L4 时钟树概述；
2）STM32L4 时钟初始化配置；
; @* B5 Y* H1 K' l: r3）STM32L4 时钟使能和配置。

一、STM32L4 时钟树概述
时钟系统是 CPU 的脉搏。
0 w" g: ~, `2 ^/ K不同于51单片机一个系统时钟解决一切问题，STM32 有多个时钟源。这是因为STM32本身的外设非常多，但并不是所有外设都需要系统时钟这么高的频率。比如看门狗以及 RTC 只需几十 k 的时钟即可。
/ _$ W. Y& R& A) _1 e0 V同一电路，时钟越快功耗越大，同时抗电磁干扰能力也会越弱。
所以对于较为复杂的 MCU 一般采取多时钟源方法解决这些问题。
0 `( T% C" Q; M( p1 t3 {4 H0 j

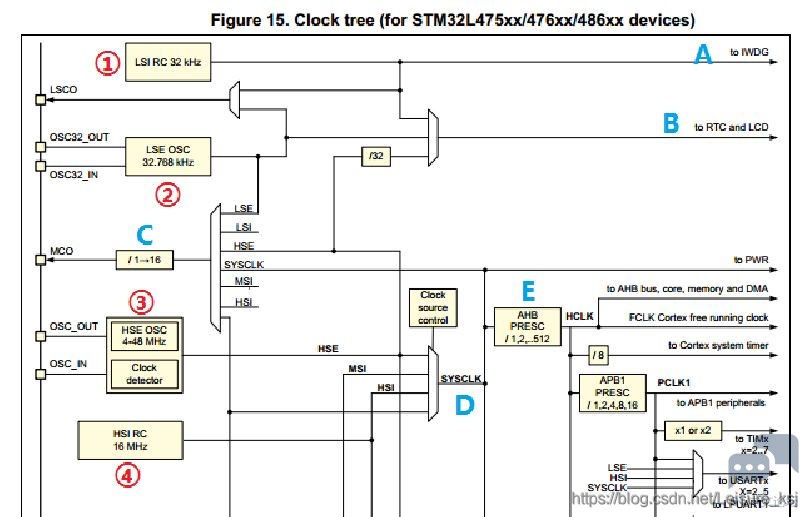

0 t) Z9 o1 i/ k, b0 pSTM32L4 的时钟系统图如下：

6 g! A, C6 L# A
$ R2 ]7 `- j. T* [; G5 c! e$ S* k
在 STM32L475 中，有 6 个重要的时钟源，为 HSI、HSE、LSI、LSE、MSI、PLL。
& V4 Q) a0 G3 @其中PLL 实际为三个时钟源，分别为主 PLL 和、PLLISAI1 和 PLLSAI2。
按照时钟频率，可分为高速时钟源和低速时钟源，其中 HSI，HSE，MSI 及 PLL 是高速时钟，LSI 和 LSE 是低速时钟。
' l8 w; J! S; |1 ~/ m" N按照来源，可分为外部时钟源和内部时钟源，外部时钟源是从外部通过接晶振的方式获取时钟源，HSE 和 LSE 是外部时钟源，其他是内部时钟源。
! M9 F) a- F2 p  n按上图中红圈标示的顺序分别介绍这6个时钟源：
( ?6 x$ l5 e' Y. J) M9 K3 e9 w" ~4 E① LSI 是低速内部时钟，RC 振荡器，频率为 32kHz 左右。供独立看门狗、RTC 和 LCD使用。
$ S. R2 K7 P# F) S* b6 O$ L② LSE 是低速外部时钟，接频率为 32.768kHz 的石英晶体。这个主要是 RTC 的时钟源。
③ HSE 是高速外部时钟，可接石英/陶瓷谐振器，或者接外部时钟源，频率范围为4MHz-48MHz。本开发板接的是 8MHz 的晶振。HSE 也可以直接做为系统时钟或者 PLL 输入。
( l0 Z' t5 k) g. k, G④ HSI 是高速内部时钟，RC 振荡器，频率为 16MHz。可以直接作为系统时钟或者用作PLL 输入。
⑤ MSI 时钟信号由内部 RC 振荡器产生。其频率范围可通过时钟控制寄存器(RCC_CR)中的 MSIRANGE[3:0]位进行调整。
⑥ PLL 为锁相环倍频输出。STM32L4 有三个 PLL：
$ g) g- J1 D  j% `( R9 N1) 主 PLL(PLL)可由 HSE、HSI 或者 MSI 提供时钟信号，并具有三个不同的输出时钟：
第一个输出 PLLR，用于生成高速的系统时钟（SYSTEM，最高 80MHz）；
第二个输出 PLLQ，可为 USB、RNG 和 SDMMC 提供时钟源 ；
' n6 ?  K; v0 k7 c. l2 k第三个输出 PLLP，可用于 SAI1 和 SAI2 时钟。
. S. h7 @, O' U2) PLLSAI1 用于生成精确时钟，同样具有三个不同的输出时钟：
第一个输出 PLLSAI1P，可用于 SAI1 和 SAI2 时钟；
第二个输出 PLLSAI1Q，可为 USB、RNG 和 SDMMC 提供时钟源；
第三个输出 PLLSAI1R，可为 ADC 提供时钟。
3) PLLSAI2 用于生成精确时钟，具有两个不同的输出时钟：
- o/ l1 l+ r! W第一个输出 PLLSAI2P，可用于 SAI1 和 SAI2 时钟；
第二个输出 PLLSAI2R，可为 ADC 提供时钟。

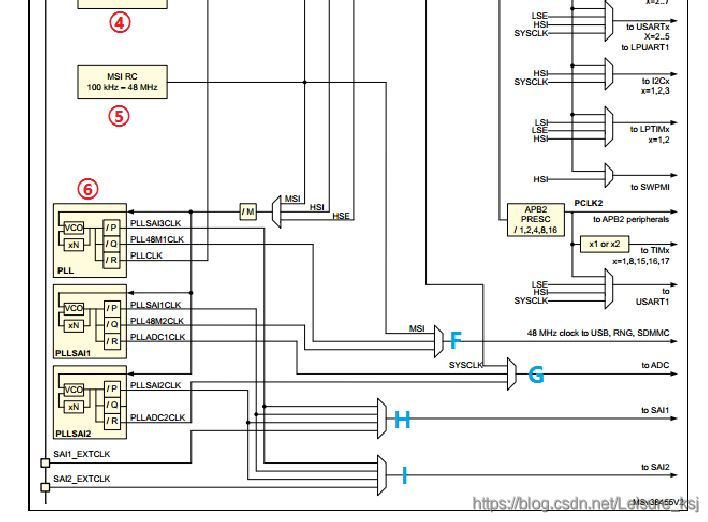

这里重点分析 PLL 时钟第一个高速时钟输出 PLLR 的计算方法。先把图局部放大，如下图所示：

$ c* W& a9 `2 P
( @$ D  l# j# K, b& H* U. Q  ~
, f7 h9 h' H- p5 Y+ a& K上图中，主 PLL 的时钟源要先经过一个分频系数为 M 的分频器，然后经过倍频系数为 N 的倍频器，出来之后还需要经过分频系数为 R(输出 PLLR 时钟)、或者 P（输出 PLLP时钟）、或者 Q（输出 PLLQ 时钟），最后才生成最终的主 PLL 时钟。
5 B" r) P+ ~+ k, e* B9 @
' T: I/ k+ a% s7 u+ T举个栗子：
外部的晶振选择为 8MHz，同时设置分频器 M=1，倍频器倍频系数N=20，分频器分频系数 R=2，那么主 PLL 生成的PLLR 为：
9 J' x" T, Y5 g: S, n, ^5 OPLL=8MHz*N/(M*R)=8MHz*20/(1*2)=80MHz

如果选择HSE为PLL时钟源，同时SYSCLK时钟源为PLL，那么SYSCLK时钟为80MHz。

% H! R% c! b5 r( ?# a- s1 ?) F下面，介绍这 6 个时钟源是怎么给各个外设以及系统提供时钟的
  q) h5 N7 D, K2 h观察之前给出的时钟系统图中标出的9个字母（A~I）：
  }) g. O# A* h/ U- QA. 这是看门狗时钟。从图中可以看出看门狗时钟源只能是低速的 LSI 时钟；
B. 这是 RTC 与 LCD 时钟源，可以选择 LSI、LSE 以及 HSE 分频后的时钟，HSE 分频系数可设为 2~31；
  T2 k6 G5 B& f6 p0 h: sC. 这是 STM32L475 输出时钟 MCO。MCO 是向芯片 PA8 引脚输出时钟。它有七个时钟来源分别为：LSE、LSI、HSE、SYSCLK、MSI、HSI 和 PLL 时钟；
! o6 f: z1 i7 X. Q( O; T$ ^D. 这是系统时钟。SYSCLK 系统时钟来源有四个方面：HSI，HSE、MSI 和 PLL；
E. 这是 PWR 时钟、AHB 时钟、APB1 时钟和 APB2 时钟。这些时钟都是来源于SYSCLK系统时钟。其中AHB、APB1和APB2时钟都是经过SYSCLK时钟分频得来，且这三个时钟最大频率为 80MHz；

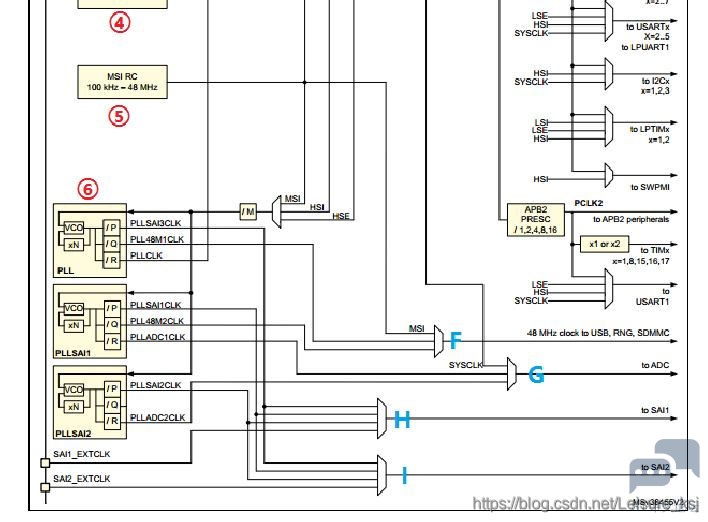

F. 这是 48MHz 时钟，主要用于 USB、RNG、SDMMC 时钟。这里的时钟源来自三个方面：MSI、PLLQ 和 PLLSAI1Q；
G. 这是 ADC 的时钟，这里的时钟源来自三个方面：SYSCLK、PLLSAI1R 和 PLLSAI2R；
H. 这里是 SAI1 的时钟，这里的时钟源来自四个方面：PLLP、PLLSAI1P、PLLSAI2P 和SAI1_EXTCLK；
# m  `% C0 Z/ g! L, }I. 这里是 SAI2 的时钟，这里的时钟源来自四个方面：PLLP、PLLSAI2P、PLLSAI2P 和SAI2_EXTCLK。

备注
0 [2 ^3 E1 T# b" z4 N1）Cortex系统定时器Systick的时钟源可以是AHB时钟HCLK或HCLK的 8 分频。具体配置参考 Systick 定时器配置。
2）在以上的时钟输出中，有很多是带使能控制的，例如 AHB 总线时钟、内核时钟、各种 APB1 外设、 APB2 外设等等。当需要使用某模块时，记得一定要先使能对应的时钟。

二、STM32L4 时钟系统初始化配置
1 H# R9 R$ j+ H1 ]& }; O在系统启动之后，程序会先执行 HAL 库定义的 SystemInit 函数（该函数位于system_stm32l4xx.c源文件里），进行一些初始化配置：

1. /*********************************************************************
   # [' B; Z. R, U$ R% v' d+ H
2. 函数名称：void SystemInit(void)
   " Q% ^+ d9 x+ c" c
3. 函数功能：1)  FPU 设置
   + {  `/ ^/ B( \" u  }$ v: s
4.             2)  复位 RCC 时钟配置为默认复位值（默认开启 MSI）
   4 ~8 I8 D% }3 i/ K
5.             3)  中断向量表地址配置
   1 B) h1 y3 D, N3 X# a
6. 入口参数：无
   " }$ l4 H- F7 k; W) ]
7. 返回参数：无
   , \7 Q7 d1 }; v  @9 k- _
8. **********************************************************************/

9. void SystemInit(void)
   & L& T' O  m: V+ C
10. {
      G# V4 c* y4 F4 A
11.   #if (__FPU_PRESENT == 1) && (__FPU_USED == 1)

12.     SCB->CPACR |= ((3UL << 10*2)|(3UL << 11*2));   // 如果需要 FPU 的话就使能 FPU，设置 CP10 和 CP11 为全访问
    8 {+ |# ^, h" [! v+ [  e
13.   #endif
    8 x( E5 w( e/ [4 R
14.   /*  复位 RCC 时钟配置为默认配置-----------*/

15.   RCC->CR |= RCC_CR_MSION;                                             // 打开 MSION 位
    . q# I, y& j" j6 R1 I
16.   RCC->CFGR = 0x00000000U;                                              // 复位 CFGR 寄存器

17.   RCC->CR &= 0xEAF6FFFFU;                                              // 清除 HSEON,CSSON,HSION ,PLLON 位

18.   RCC->PLLCFGR = 0x00001000U;                                   // 复位 PLLCFGR 寄存器
    3 o6 F  O( H1 j, m* ]' H
19.   RCC->CR &= 0xFFFBFFFFU;                                           // 复位 HSEBYP 位
    . \, L& w; X/ c' S( O. C
20.   RCC->CIER = 0x00000000U;                                           // 关闭所有的中断
    . R9 `' L- t! k6 |+ G
21. /*  配置中断向量表地址=基地址+偏移地址  ------------------*/

22.   #ifdef VECT_TAB_SRAM
    / e8 W7 v; A7 j  Y4 H, e2 ^
23.     SCB->VTOR = SRAM_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal SRAM */

24.   #else

25.     SCB->VTOR = FLASH_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal FLASH */

26.   #endif
    2 G( F% P9 ]- c
27. }


复制代码

HAL 库的 SystemInit 函数除了打开 MSI 之外，没有任何时钟相关配置，所以必须编写自己的时钟配置函数。这里，看下正点原子在工程SYSTEM分组下提供的sys.c文件中的时钟初始化函数 SystemClock_Config 的内容：

6 a# W" H' E6 ^; s* K& B

1. /*********************************************************************

2. 函数名称：void SystemClock_Config(void)
     Y- L6 F. K& M& D5 {! f
3. 函数功能：SYSCLK = HSE / PLLM * PLLN / PLLR
   2 i. m2 E- ^& M( P( `" P
4.             SYSCLK = 8M  /   1  *  20  /2  =  80M

5. 入口参数：无

6. 返回参数：无

7. **********************************************************************/
   ( t; p4 L# X) W# O7 b  u2 F) }
8. void SystemClock_Config(void)

9. {
   & W) E2 y) L* B$ I+ A% `
10.     HAL_StatusTypeDef  ret = HAL_OK;
    7 L( ]: S3 s- |$ I7 ^4 ^" U) I0 f. e
11.

12.     RCC_OscInitTypeDef RCC_OscInitStruct;
    6 i) B. A4 Q- V: l( o
13.     RCC_ClkInitTypeDef RCC_ClkInitStruct;
    6 i* r) X$ w4 s* a) Y% K
14.
    ; v$ Q5 ?' [; G9 o
15.     __HAL_RCC_PWR_CLK_ENABLE();                                                         // 第一步，使能PWR时钟
    & T- Y8 E% }$ |# ^6 ?' K
16.     /*Initializes the CPU, AHB and APB busses clocks*/

17.     RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;// 时钟源选择为 HSE

18.     RCC_OscInitStruct.HSEState = RCC_HSE_ON;                                // 打开 HSE
    9 r/ h; E% P( C& E
19.     RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;                        // 打开 PLL

20.     RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;      // PLL 时钟源为 HSE

21.     RCC_OscInitStruct.PLL.PLLM = 1;

22.     RCC_OscInitStruct.PLL.PLLN = 20;

23.     RCC_OscInitStruct.PLL.PLLP = RCC_PLLP_DIV7;
    4 z! a: q* v' W$ s  }$ I
24.     RCC_OscInitStruct.PLL.PLLQ = RCC_PLLQ_DIV2;

25.     RCC_OscInitStruct.PLL.PLLR = RCC_PLLR_DIV2;
    5 N) |+ E9 ?1 b* V: t5 L" R" o3 p- c2 h
26.

27.     ret = HAL_RCC_OscConfig(&RCC_OscInitStruct);              // 第二步，配置时钟源相关参数

28.     /* 第二步主要功能，开启了HSE时钟源，同时选择PLL时钟源为HSE，同时也配置了PLL的参数 M,N,M,P和Q的值，这样就达到了设置PLL时钟源相关参数的目的。设置好PLL时钟源参数，也就是确定了PLL的时钟频率 */

29.

30.     if(ret != HAL_OK) while(1);

31.
    ; S  q; i& E, s8 D  M( }
32.     /*选中 PLL 作为系统时钟源并且配置 AHB、APB1、APB2*/

33.     RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK | RCC_CLOCKTYPE_SYSCLK

34.                                                         | RCC_CLOCKTYPE_PCLK1 | RCC_CLOCKTYPE_PCLK2; // 配置SYSCLK，HCLK、PCLK2、PCLK1四个时钟。
    " L( `% _1 ?* b+ d$ b+ b2 V
35.     RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;                         // 选择系统时钟源为 PLL

36.     RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;                                          // AHB 分频系数为 1

37.     RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV1;                                          // APB1 分频系数为 1

38.     RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;                                          // APB2 分频系数为 1
    1 e  k) l9 n- A2 Q
39.

40.     ret = HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_4); // 第三步， 配置系统时钟源以及SYSCLK、AHB,APB1和APB2的分频系数

41.     /* 第三步配置后，可以计算出：

42.                     PLL时钟为 PLLCLK=HSE*N/（M*R）=8MHz*20/(1*2)=80MHz；

43.                     选择系统时钟源为 PLL，所以系统时钟SYSCLK=80MHz；
    , o6 R8 ]  t( ]+ ^, K; H
44.                     AHB 分频系数为 1，故其频率为 HCLK=SYSCLK/1=80MHz；
    0 ]8 t4 E+ A. M( _
45.                     APB1 分频系数为 1，故其频率为PCLK1=HCLK/1=80MHz；
    4 m; O/ B, Z1 O- S$ Q. b: n% t
46.                     APB2 分频系数为 1，故其频率为 PCLK2=HCLK/1=80MHz。*/
    % t/ o; B  |2 s8 k& y
47.

48.     if(ret != HAL_OK) while(1);

49.
    3 O( F: X2 {9 f4 f( J) M
50.     /*配置主内部调压器输出电压级别*/

51.     ret = HAL_PWREx_ControlVoltageScaling(PWR_REGULATOR_VOLTAGE_SCALE1);  // 第四步， 设置调压器输出电压级别
    2 J4 M4 O* V) a3 a- ^
52.
    " ~  ~. B. ]3 b
53.     if(ret != HAL_OK) while(1);
    7 T' _# T. f* B' i; {4 J
54. }

复制代码

函数 SystemClock_Config 的作用是进行时钟系统配置，除了配置 PLL 相关参数确定SYSCLK值之外，还配置了AHB,APB1和APB2的分频系数，也就是确定了HCLK，PCLK1 和 PCLK2 时钟值。
使用 HAL 库配置 STM32L4 时钟系统的一般步骤：
1.使能 PWR 时钟：调用函数__HAL_RCC_PWR_CLK_ENABLE() ，因为后面要设置调压器输出电压级别是电源控制相关配置；
2.配置时钟源相关参数：调用函数 HAL_RCC_OscConfig()。
3.配置系统时钟源以及 SYSCLK 、 AHB,APB1 和 APB2 的分频系数：调用函数HAL_RCC_ClockConfig()。
4.设置调压器输出电压级别：调用函数 HAL_PWREx_ControlVoltageScaling ()。
* G* l  l6 n. @2 f* h1 m对于步骤2，使用HAL库来配置时钟源相关参数，调用了HAL_RCC_OscConfig()函数,该函数在HAL库头文件stm32l4xx_hal_rcc.h中声明如下：

1. HAL_StatusTypeDef HAL_RCC_OscConfig(RCC_OscInitTypeDef   *RCC_OscInitStruct)

复制代码

' U+ A2 d0 C( K, N! S! q- |, oHAL_RCC_OscConfig()函数只有一个入口参数，即RCC_OscInitTypeDef类型指针，定义如下：
- Y& e0 x" |$ i7 |
" x8 N) c% Y- F  d5 M$ L

1. typedef struct
   6 Z/ V% z- E9 N& y: k. l( M
2. {

3.    uint32_t OscillatorType;      // 需要选择配置的振荡器类型

4.    uint32_t HSEState;            // HSE 状态

5.    uint32_t LSEState;            // LSE 状态
   # P$ t9 w* ~$ z7 q8 b" z/ f# D
6.    uint32_t HSIState;            // HSI 状态
   5 ]7 @. j1 Z0 E& w+ s6 C' J
7.    uint32_t HSICalibrationValue; // HSI 校准值

8.    uint32_t LSIState;            // LSI 状态
   ) k7 \" z. \9 k- W) [9 B
9.    uint32_t MSIState             // MSI 的状态
   + A) x$ z9 }5 R+ L( v2 F2 j7 K
10.    uint32_t MSICalibrationValue; // MSI 校准值

11.    uint32_t MSIClockRange;       // MSI 时钟范围
    9 ^! U* ?# h1 E* L) M$ \
12.    uint32_t HSI48State;          // HSI48 状态
    7 g  A2 t! x; O4 X! I9 b
13.    RCC_PLLInitTypeDef PLL;       // PLL 配置
    # ?7 B# v+ G+ b5 }' R3 S, n5 A( ]
14. }
    1 K5 z( m8 C/ L. G0 i# b) j( M
15. RCC_OscInitTypeDef;

复制代码

) m$ _7 f: N0 R: T该结构体前几个参数用来选择配置的振荡器类型，如要开启 HSE，那么设置 OscillatorType 的值为 RCC_OSCILLATORTYPE_HSE，然后设置 HSEState 的值为 RCC_HSE_ON 开启 HSE。对于其他时钟源 HSI,LSI 和 LSE，配置方法类似。
- h/ M* ~4 S, n% @3 `1 q$ r! V/ {该结构体还有一个很重要的成员变量是 PLL，它是结构体 RCC_PLLInitTypeDef 类型。它的作用是配置 PLL相关参数，定义如下：
+ B3 S; Z6 q1 q4 D

1. typedef struct

2. {
   ; F- r$ l9 r  h: x
3.    uint32_t PLLState;     // PLL 状态
   5 l; k8 s% }' }" x5 u7 C  o" V
4.    uint32_t PLLSource;    // PLL 时钟源
   1 y) T, o% z9 U" G  z9 M# t8 K  z* h
5.    uint32_t PLLM;         // PLL 分频系数 M
   " S. S' J3 D) H# G9 N/ S
6.    uint32_t PLLN;         // PLL 倍频系数 N
   " v: v% u8 ~7 k
7.    uint32_t PLLP;         // PLL 分频系数 P
   + ^  q# h" e( W$ o. a; J
8.    uint32_t PLLQ;         // PLL 分频系数 Q

9.    uint32_t PLLR;         // PLL 分频系数 R
   ! N2 B% V& G% V7 ?
10. }
    . x7 G* v! v6 x, a! V; R7 y
11. RCC_PLLInitTypeDef;

复制代码

该结构体主要用来设置 PLL 时钟源以及相关分频倍频参数。
; i+ a2 X6 I: Z" P
7 v- @! \+ c$ ~对于步骤3，HAL_RCC_ClockConfig()函数，声明如下：
; G6 i. f! g; R6 C2 M- f6 H, I
; v+ N0 ~5 u( l

1. HAL_StatusTypeDef   HAL_RCC_ClockConfig(RCC_ClkInitTypeDef   *RCC_ClkInitStruct,   uint32_t FLatency);

复制代码

该函数有两个入口参数，第一个入口参数 RCC_ClkInitStruct 是结构体 RCC_ClkInitTypeDef指针类型，用来设置 SYSCLK 时钟源以及 SYSCLK、AHB，APB1 和 APB2 的分频系数。第二个入口参数 FLatency 用来设置 FLASH 延迟。
' ~' Z" G$ K  p& C# V; P3 B
对于步骤3中函数 HAL_RCC_ClockConfig 第二个入口参数 FLatency的含义和步骤四，只需要知道调压器输出电压级别 VOS 和FLASH的
延迟Latency 两个参数，在我们芯片电源电压和 HCLK 固定之后，他们两个参数也是固定的。
* d4 ]& \( o' u' W1 Q" S+ ^首先我们来看看调压器输出电压级别 VOS，它是由 PWR 控制寄存器 CR1 的位 10:9 来确定的：
2 i# A9 @( h; y6 g* n8 C% O
9 G, l2 o0 G! m; {( b; V& t

1. 位 15:14 VOS[1:0]
   - [. a/ e, g2 B0 T: R$ |
2. 00: Cannot be written
     |  m6 q* c) H  U$ N$ C3 U
3. 01:Range 1

4. 10:Range 2
   ! a" T; u- g2 X
5. 11: Cannot be written

复制代码

级别数值越小工作频率越高，所以如果要配置 L4 的主频为 80MHz，那么必须配置调压器输出电压级别 VOS 为级别 1。

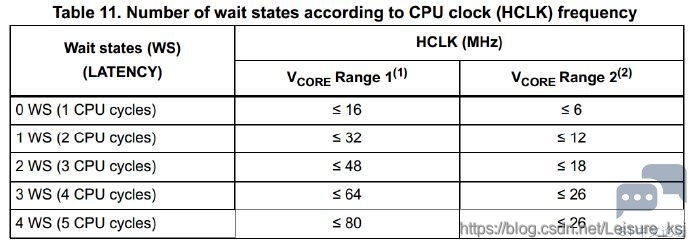

9 O" k5 i% {) A1 P配置好调压器输出电压级别 VOS 之后，如果需要 L4 主频要达到 80MHz，还需要配置FLASH 延迟 Latency。对于 STM32L4 系列，FLASH 延迟配置参数值是通过下表来确定的：
% c) i. W5 J0 i/ k" Z! q* P
  u+ [& c2 m. T+ @+ F4 w

  z+ ]6 g, I4 e可以看出，在 Vcore Range 1 时如果 HCLK 为 80Mhz，那么等待周期要 4WS 也就是5个CPU周期。在SystemClock_Config()函数中，设置值为 FLASH_LATENCY_4，也就是4WS，5个CPU 周期。
9 ?( B/ ~, L) R$ [) _8 d
( [. d" ?' H, ^: Y, }三、STM32L4 时钟使能和配置
在配置好时钟系统之后，如果要使用某些外设，例如 GPIO，ADC 等，还要使能这些外设时钟。注意，如果在使用外设之前没有使能外设时钟，这个外设是不可能正常运行的。STM32 的外设时钟使能是在 RCC 相关寄存器中配置的。
5 U% t! C" X- e- E" J
' S2 |0 y, y0 ~通过STM32L4的HAL库使能外设时钟的方法
7 A/ a! s4 S/ t8 O在 STM32L4 的 HAL 库中，外设时钟使能操作都是在 RCC 相关固件库文件头文件stm32l4xx_hal_rcc.h 定义的。设时钟使能在 HAL 库中都是通过宏定义标识符来实现的。
8 l* F8 `8 h8 k5 J; X. Q
$ {3 A% }9 X, y3 z+ H! i举个栗子
7 B3 ]4 X2 N) Y" U; R! {看看 GPIOA 的外设时钟使能宏定义标识符：

6 G  p( d  F9 [5 A

1. #define __HAL_RCC_GPIOA_CLK_ENABLE()            do { \
   6 O% `: B4 p6 U2 h
2.                                                                      __IO uint32_t tmpreg; \
   " s6 `9 _: J" n* D( ?! {4 Z( k5 V
3.                                                                      SET_BIT(RCC->AHB2ENR, RCC_AHB2ENR_GPIOAEN); \

4.                                                                             tmpreg = READ_BIT(RCC->AHB2ENR, RCC_AHB2ENR_GPIOAEN); \

5.                                                                             UNUSED(tmpreg); \

6.                                                 } while(0)

复制代码

" I/ q  }8 t! X1 u2 L# _5 O( R! i- Q这几行代码主要定义了一个宏定义标识符__HAL_RCC_GPIOA_CLK_ENABLE()，其核心操作是通过下面这行代码实现的：

+ k1 [4 [9 F; I( B5 j& q/ A

1. SET_BIT(RCC->AHB2ENR, RCC_AHB2ENR_GPIOAEN);

复制代码

0 d9 @! y% I' y; j9 G# D" U, I这行代码的作用是，设置寄存器 RCC->AHB2ENR 的相关位为 1，至于是哪个位，是由宏定义标识符 RCC_AHB2ENR_GPIOAEN 的值决定的，而它的值为：

1. #define RCC_AHB2ENR_GPIOAEN_Pos               (0U)
   , v7 w3 y( i) }8 ]7 G/ A% d
2. #define RCC_AHB2ENR_GPIOAEN_Msk     (0x1UL << RCC_AHB2ENR_GPIOAEN_Pos)

3. #define RCC_AHB2ENR_GPIOAEN                   RCC_AHB2ENR_GPIOAEN_Msk

复制代码

上面三行代码很容易计算出来 RCC_AHB2ENR_GPIOAEN= 0x00000001，因此上面代码的作用是设置寄存器 RCC->AHB2ENR 寄存器的最低位为 1。从 STM32L4 的参考手册中搜索 AHB2ENR 寄存器定义，最低位的作用是用来使用 GPIOA 时钟。AHB2ENR 寄存器的位 0
$ y* N. T$ k  l. d; m描述如下：
2 r& q* R" f$ j4 E
$ n5 e: _% [5 ]

1. Bit 0 GPIOAEN: IO port A clock enable   // GPIOA 时钟使能
   , p5 M; E# b2 k) a. \& ]4 |4 l
2. Set and cleared by software.                       // 由软件置 1 和清零
   7 s) t+ d6 Q/ u) A' g, K! C' g5 ~
3. 0: IO port A clock disabled                       // 禁止 GPIOA 时钟
   " y; \# F( ?6 R8 ~
4. 1: IO port A clock enabled                       // 使能 GPIOA 时钟

复制代码

那么只要在用户程序中调用宏定义标识符__HAL_RCC_GPIOA_CLK_ENABLE()就可以实现 GPIOA 时钟使能。使用方法为：

( L2 e8 U# O+ J7 a& }

1. __HAL_RCC_GPIOA_CLK_ENABLE();        // 使能 GPIOA 时钟

复制代码

: T" Z* K/ H# A. D, a对于其他外设，同样都是在 stm32l4xx_hal_rcc.h 头文件中定义，只需要找到相关宏定义标识符即可，这里列出几个常用使能外设时钟的宏定义标识符使用方法：
' M7 O7 e5 D1 R

1. __HAL_RCC_DMA1_CLK_ENABLE();   // 使能 DMA1 时钟

2. __HAL_RCC_USART2_CLK_ENABLE(); // 使能串口 2 时钟
     J" U- ]5 X$ I+ h$ u+ S
3. __HAL_RCC_TIM1_CLK_ENABLE();   // 使能 TIM1 时钟

复制代码

6 o  r* [1 ^+ F1 S$ L% ]3 ^' @+ Z8 y使用外设的时候需要使能外设时钟，如果不需要使用某个外设，同样可以禁止某个外设时钟。禁止外设时钟使用方法和使能外设时钟非常类似，同样是头文件中定义的宏定义标识符。以 GPIOA 为例，宏定义标识符为：

5 p3 h7 J7 {7 I- |2 f# z1 C

1. #define __HAL_RCC_GPIOA_CLK_DISABLE()
   3 F5 A1 `. c' n3 P5 I
2. CLEAR_BIT(RCC->AHB2ENR, RCC_AHB2ENR_GPIOAEN)

复制代码

: d* J, J8 E) B1 W* v% J+ E( M同样，宏定义标识符__HAL_RCC_GPIOA_CLK_DISABLE() 的作用是设置RCC->AHB2ENR 寄存器的最低位为0，也就是禁止GPIOA时钟。这里同样列出几个常用的禁止外设时钟的宏定义标识符使用方法：

1. __HAL_RCC_DMA1_CLK_DISABLE();   // 禁止 DMA1 时钟
   . }! f6 J  Y' ^, [
2. __HAL_RCC_USART2_CLK_DISABLE(); // 禁止串口 2 时钟
   8 K6 [! G0 m/ w
3. __HAL_RCC_TIM1_CLK_DISABLE();   // 禁止 TIM1 时钟

复制代码

" |- [4 t( ]# U+ i4 k————————————————
/ h( @) B+ D1 ?8 c! O' s0 e; a* O版权声明：天亮继续睡


" N4 h) t# r5 m# s
