一、芯片FLASH容量分类：

可以看到我们今天介绍的这款芯片的flash大小是64K的，网上也有人说它可以支持到128K，但是官方给出的解释是前64K是有保证的，后面的无法保证，所以想要使用的小伙伴需要慎重。

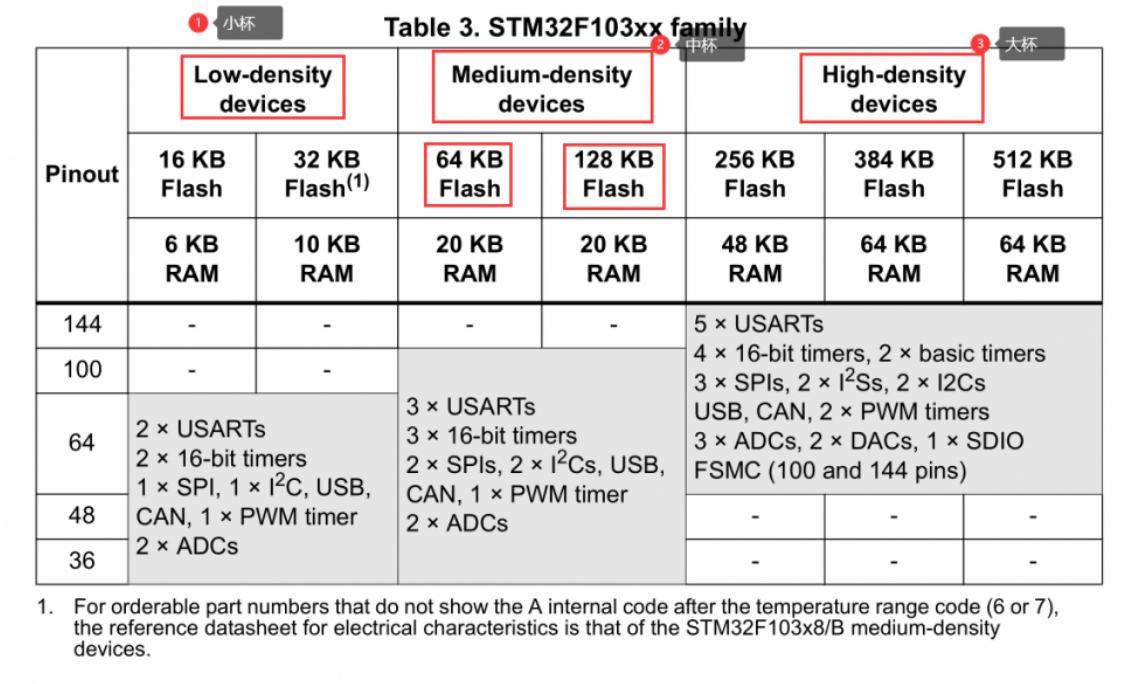

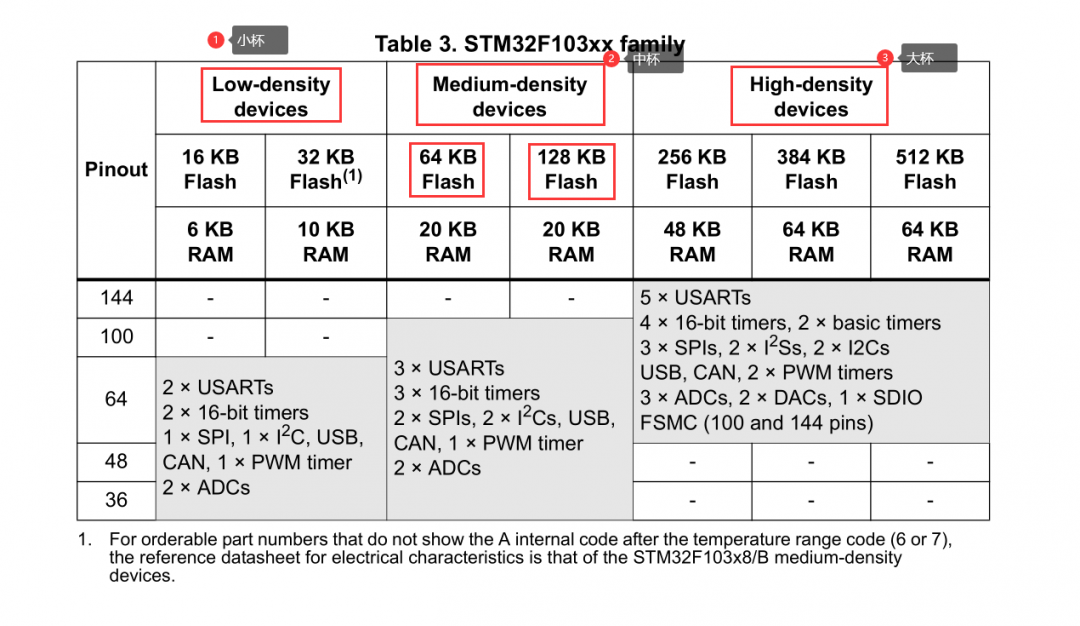

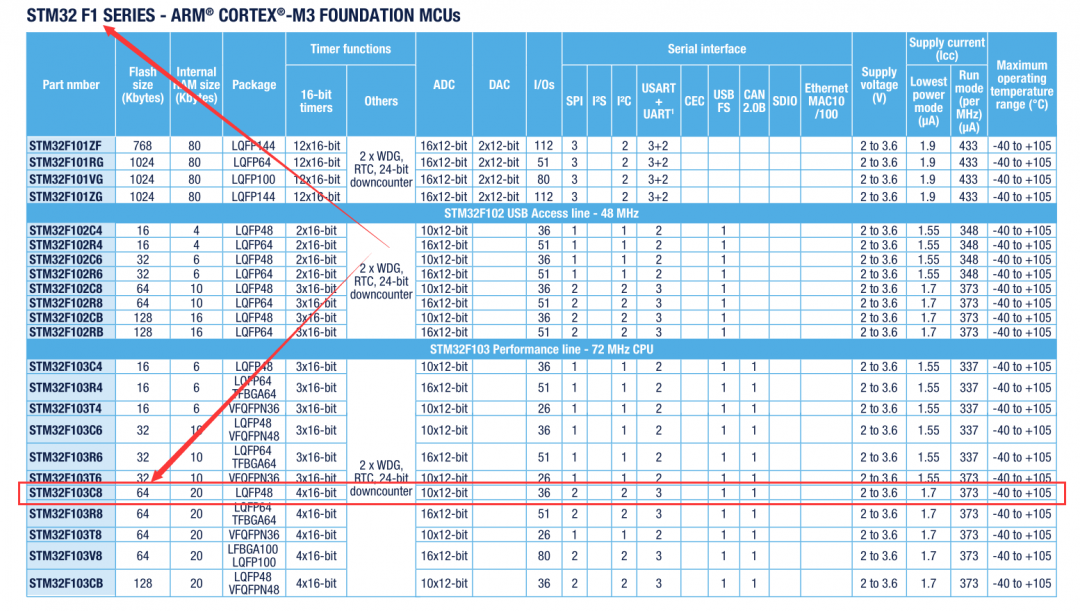

现在芯片的flash大小我们知道了，下面就可以看看这个flash是怎么划分的了，通过芯片数据手册，我们能看到今天说的STM32F103C8T6是属于中等容量的设备。

既然是中等容量的设备了，那我们就来看看flash划分吧，在STM32的闪存编程手册中有这样一段话：按照不同容量，
存储器组织成：
32个1K字节/页(小容量)
128个1K字节/页(中容量)
256个2K字节/页(大容量)
这段话怎么理解呢，就是告诉我们小容量的设备（内存是6K和32K）的设备是由1K字节每页组成的，
中容量的设备（内存是64K和128K）的设备是由1K字节每页组成的，
大容量的设备（内存是256K、384K和512K）的设备是由2K字节每页组成的，
举个例子吧：
一个芯片的存储容量是64K，这64K是什么呢，就是64*1024个BYTE，一个BYTE是由8位0或1组成的，（比如0000 1111 这8个二进制数组成了一个字节，用十进制来说就是15）
小结一下：64K的flash可以存储64*1024个字节的数据。
咱们继续说，这64K的数据怎么划分，存储是按照页为单位进行存储的，一页1K的容量，也就说一页可以存储1024个字节
一共是多少页？
答案是：64页，我们看一下官方是不是这么说的

在闪存编程手册里确实是这么说的，所以我们刚才说是64页是正确的

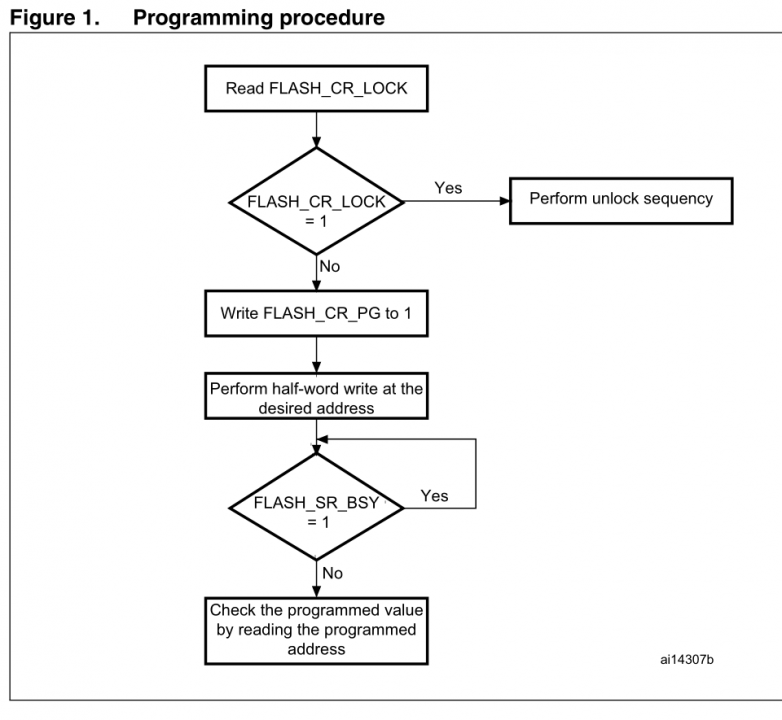

二、 读写步骤：
上面我们知道了芯片是怎么分类的，下面我们就重点来讲解一下芯片是怎么读写的。
内部flash我们参照HAL库或者标准库，直接调用ST公司给我们封装好的库进行编程就可以了，这里我用的是标准库，有兴趣的小伙伴可以去看看HAL库
是不是有小伙伴会疑问什么是标准库，什么是HAL库？
在这里给大家解释一下，这两个库都是ST公司，直接把寄存器封装成函数，供大家直接调用某一个函数，就可以完成各种寄存器的配置，不容大家直面芯片的寄存器，方便阅读和使用，因为每个函数的名称功能都是不一样的，在调用前可以参考函数的注释，在F0和F4的标准库里甚至有每个函数的用法，不知道为什么在F1的库里把使用步骤去掉了。
咱们继续，读写的话库函数分为：

1. /*------------ Functions used for all STM32F10x devices -----*/

2.

3. void FLASH_SetLatency(uint32_t FLASH_Latency);

4.

5. void FLASH_HalfCycleAccessCmd(uint32_t FLASH_HalfCycleAccess);

6.

7. void FLASH_PrefetchBufferCmd(uint32_t FLASH_PrefetchBuffer);

8.

9. void FLASH_Unlock(void);

10.

11. void FLASH_Lock(void);

12.

13. FLASH_Status FLASH_ErasePage(uint32_t Page_Address);

14.

15. FLASH_Status FLASH_EraseAllPages(void);

16.

17. FLASH_Status FLASH_EraseOptionBytes(void);

18.

19. FLASH_Status FLASH_ProgramWord(uint32_t Address, uint32_t Data);

20.

21. FLASH_Status FLASH_ProgramHalfWord(uint32_t Address, uint16_t Data);

22.

23. FLASH_Status FLASH_ProgramOptionByteData(uint32_t Address, uint8_t Data);

24.

25. FLASH_Status FLASH_EnableWriteProtection(uint32_t FLASH_Pages);

26.

27. FLASH_Status FLASH_ReadOutProtection(FunctionalState NewState);

28.

29. FLASH_Status FLASH_UserOptionByteConfig(uint16_t OB_IWDG, uint16_t OB_STOP, uint16_t OB_STDBY);

30.

31. uint32_t FLASH_GetUserOptionByte(void);

32.

33. uint32_t FLASH_GetWriteProtectionOptionByte(void);

34.

35. FlagStatus FLASH_GetReadOutProtectionStatus(void);

36.

37. FlagStatus FLASH_GetPrefetchBufferStatus(void);

38.

39. void FLASH_ITConfig(uint32_t FLASH_IT, FunctionalState NewState);

40.

41. FlagStatus FLASH_GetFlagStatus(uint32_t FLASH_FLAG);

42.

43. void FLASH_ClearFlag(uint32_t FLASH_FLAG);

44.

45. FLASH_Status FLASH_GetStatus(void);

46.

47. FLASH_Status FLASH_WaitForLastOperation(uint32_t Timeout);

48.

49.

50.

51. /*------------ New function used for all STM32F10x devices -----*/

52.

53. void FLASH_UnlockBank1(void);

54.

55. void FLASH_LockBank1(void);

56.

57. FLASH_Status FLASH_EraseAllBank1Pages(void);

58.

59. FLASH_Status FLASH_GetBank1Status(void);

60.

61. FLASH_Status FLASH_WaitForLastBank1Operation(uint32_t Timeout);

复制代码

在这里就不一个一个的详细说了，我们说一下常用的就行
1. 解锁

void FLASH_Unlock(void);

2. 上锁

void FLASH_Lock(void);

3. 页擦除

FLASH_Status FLASH_ErasePage(uint32_t Page_Address);4. 半字写入
FLASH_Status FLASH_ProgramHalfWord(uint32_t Address, uint16_t Data);上面这4个函数就是我们最常用的。下面说一下数据写入的步骤，第一步：解锁第二步：判断写入的数据是否被擦除过，也就是判断写入的地址内存放的是不是0xFFFF 这里要重点说一下，为什么要判断是不是0xFFFF而不是判断是不是0xFF呢？因为我们每次写入数据都要写入半字，也就是两个字节的数据才行，而且写入的地址只能是2的整数倍，不能是奇数。这里大家注意一下。第三步：写入数据 STM32F103C8T6只能按照半字的方式进行数据写入，写入前的数据必须是0XFFFF，因为FLASH数据写入，只能写0，不能写1，这也就是为什么我们要先确保写入前的数据是被擦除了的原因。第四步：上锁第五步：验证写入是否正确其实第五步可以省略。我们看看官方给的写入过

好了，其实是一样的。
下面我就和大家来分享一下（百分之九十九参考的正点原子的例程）

1. //不检查的写入

2.

3. //WriteAddr:起始地址

4.

5. //pBuffer:数据指针

6.

7. //NumToWrite:半字(16位)数

8.

9. void STMFLASH_Write_NoCheck(u32 WriteAddr,u16 *pBuffer,u16 NumToWrite)

10.

11. {

12.

13.         u16 i;

14.

15.         for(i=0;i<NumToWrite;i++)

16.

17.         {

18.

19.                 FLASH_ProgramHalfWord(WriteAddr,pBuffer);

20.

21.             WriteAddr+=2;//地址增加2.

22.

23.         }

24.

25. }

复制代码

1. //从指定地址开始写入指定长度的数据

2.

3. //WriteAddr:起始地址(此地址必须为2的倍数!!)

4.

5. //pBuffer:数据指针

6.

7. //NumToWrite:半字(16位)数(就是要写入的16位数据的个数.)

8.

9.

10.

11. u16 STMFLASH_BUF[STM_SECTOR_SIZE/2];//最多是2K字节

12.

13. void STMFLASH_Write(u32 WriteAddr,u16 *pBuffer,u16 NumToWrite)

14.

15. {

16.

17.         u32 secpos;           //扇区地址

18.

19.         u16 secoff;           //扇区内偏移地址(16位字计算)

20.

21.         u16 secremain; //扇区内剩余地址(16位字计算)

22.

23.          u16 i;

24.

25.         u32 offaddr;   //去掉0X08000000后的地址

26.

27.         if(WriteAddr<STM32_FLASH_BASE||(WriteAddr>=(STM32_FLASH_BASE+1024*STM32_FLASH_SIZE)))return;//非法地址

28.

29.         FLASH_Unlock();                                                //解锁

30.

31.         offaddr=WriteAddr-STM32_FLASH_BASE;                //实际偏移地址.

32.

33.         secpos=offaddr/STM_SECTOR_SIZE;                        //扇区地址  0~127 for STM32F103RBT6

34.

35.         secoff=(offaddr%STM_SECTOR_SIZE)/2;                //在扇区内的偏移(2个字节为基本单位.)

36.

37.         secremain=STM_SECTOR_SIZE/2-secoff;                //扇区剩余空间大小

38.

39.         if(NumToWrite<=secremain)

40.

41.         {

42.

43.           secremain=NumToWrite;//不大于该扇区范围

44.

45.         }

46.

47.         while(1)

48.

49.         {

50.

51.                 STMFLASH_Read(((secpos*STM_SECTOR_SIZE)+STM32_FLASH_BASE),STMFLASH_BUF,STM_SECTOR_SIZE/2);//读出整个扇区的内容

52.

53.                 for(i=0;i<secremain;i++)//校验数据

54.

55. //                for(i=0;i<(STM_SECTOR_SIZE/2);i++)//校验数据

56.

57.                 {

58.

59.                         if(STMFLASH_BUF[secoff+i]!=0XFFFF)break;//需要擦除

60.

61. //        if(STMFLASH_BUF!=0XFFFF)break;//需要擦除

62.

63.                 }

64.

65.                 FLASH_ClearFlag(FLASH_FLAG_EOP | FLASH_FLAG_PGERR | FLASH_FLAG_WRPRTERR);

66.

67.                 if(i<secremain)//需要擦除

68.

69. //                if(i<(STM_SECTOR_SIZE/2))//需要擦除

70.

71.                 {

72.

73.                         FLASH_ClearFlag(FLASH_FLAG_EOP | FLASH_FLAG_PGERR | FLASH_FLAG_WRPRTERR);

74.

75.

76.

77.                         FLASH_ErasePage(secpos*STM_SECTOR_SIZE+STM32_FLASH_BASE);//擦除这个扇区

78.

79.                         for(i=0;i<secremain;i++)//复制

80.

81.                         {

82.

83.                                 STMFLASH_BUF[i+secoff]=pBuffer;

84.

85.                         }

86.

87.                         STMFLASH_Write_NoCheck(secpos*STM_SECTOR_SIZE+STM32_FLASH_BASE,STMFLASH_BUF,STM_SECTOR_SIZE/2);//写入整个扇区

88.

89.                 }else STMFLASH_Write_NoCheck(WriteAddr,pBuffer,secremain);//写已经擦除了的,直接写入扇区剩余区间.

90.

91.                 if(NumToWrite==secremain)break;//写入结束了

92.

93.                 else//写入未结束

94.

95.                 {

96.

97.                                 secpos++;                                //扇区地址增1

98.

99.                                 secoff=0;                                //偏移位置为0

100.

101.                                   pBuffer+=secremain;          //指针偏移

102.

103.                                 WriteAddr+=（secremain*2）;        //写地址偏移

104.

105.                                  NumToWrite-=secremain;        //字节(16位)数递减

106.

107.                                 if(NumToWrite>(STM_SECTOR_SIZE/2))

108.

109.                                 {

110.

111.                                   secremain=STM_SECTOR_SIZE/2;//下一个扇区还是写不完

112.

113.                                 }

114.

115.                                 else

116.

117.                                 {

118.

119.                                   secremain=NumToWrite;//下一个扇区可以写完了

120.

121.                                 }

122.

123.                 }

124.

125.         }

126.

127.         FLASH_Lock();//上锁

128.

129. }


复制代码

最终我们调用STMFLASH_Write（）函数进行数据的写入，是不是有没看懂的小伙伴，我给大家解释一下写入的过程吧

这个STMFLASH_Write（）函数，是说给定一个写入的地址、数据和写入的个数，然后按照给定的地址开始写数据，注意红色字体。
写数据是怎么做的呢
首先是整理一下写入的页地址和需要写入多少页，每一页写入的话起始地址是什么
然后开始一页一页的写，当遇到跨页写入的时候，把第二页的地址写进去，写的个数继续写入就行
如果还有不明白的可以在下面留言，我给大家解答
还有一个地方很重要，就是我修改了库函数

1. /**

2.   * [url=home.php?mod=space&uid=247401]@brief[/url]  Programs a half word at a specified address.

3.   * [url=home.php?mod=space&uid=536309]@NOTE[/url]   This function can be used for all STM32F10x devices.

4.   * @param  Address: specifies the address to be programmed.

5.   * @param  Data: specifies the data to be programmed.

6.   * @retval FLASH Status: The returned value can be: FLASH_ERROR_PG,

7.   *         FLASH_ERROR_WRP, FLASH_COMPLETE or FLASH_TIMEOUT.

8.   */

9.

10. FLASH_Status FLASH_ProgramHalfWord(uint32_t Address, uint16_t Data)

11.

12. {

13.

14.         FLASH_ClearFlag(FLASH_FLAG_EOP | FLASH_FLAG_PGERR | FLASH_FLAG_WRPRTERR);

15.

16.   FLASH_Status status = FLASH_COMPLETE;

17.

18.   /* Check the parameters */

19.

20.   assert_param(IS_FLASH_ADDRESS(Address));

21.

22.

23.

24. #ifdef STM32F10X_XL

25.

26.   /* Wait for last operation to be completed */

27.

28.   status = FLASH_WaitForLastOperation(ProgramTimeout);

29.

30.

31.

32.   if(Address < FLASH_BANK1_END_ADDRESS)

33.

34.   {

35.

36.     if(status == FLASH_COMPLETE)

37.

38.     {

39.

40.       /* if the previous operation is completed, proceed to program the new data */

41.

42.       FLASH->CR |= CR_PG_Set;

43.

44.

45.

46.       *(__IO uint16_t*)Address = Data;

47.

48.       /* Wait for last operation to be completed */

49.

50.       status = FLASH_WaitForLastBank1Operation(ProgramTimeout);

51.

52.

53.

54.       /* Disable the PG Bit */

55.

56.       FLASH->CR &= CR_PG_Reset;

57.

58.     }

59.

60.   }

61.

62.   else

63.

64.   {

65.

66.     if(status == FLASH_COMPLETE)

67.

68.     {

69.

70.       /* if the previous operation is completed, proceed to program the new data */

71.

72.       FLASH->CR2 |= CR_PG_Set;

73.

74.

75.

76.       *(__IO uint16_t*)Address = Data;

77.

78.       /* Wait for last operation to be completed */

79.

80.       status = FLASH_WaitForLastBank2Operation(ProgramTimeout);

81.

82.

83.

84.       /* Disable the PG Bit */

85.

86.       FLASH->CR2 &= CR_PG_Reset;

87.

88.     }

89.

90.   }

91.

92. #else

93.

94.   /* Wait for last operation to be completed */

95.

96.   status = FLASH_WaitForLastOperation(ProgramTimeout);

97.

98.

99.

100.   if(status == FLASH_COMPLETE)

101.

102.   {

103.

104.     /* if the previous operation is completed, proceed to program the new data */

105.

106.     FLASH->CR |= CR_PG_Set;

107.

108.

109.

110.     *(__IO uint16_t*)Address = Data;

111.

112.     /* Wait for last operation to be completed */

113.

114.     status = FLASH_WaitForLastOperation(ProgramTimeout);

115.

116.

117.

118.     /* Disable the PG Bit */

119.

120.     FLASH->CR &= CR_PG_Reset;

121.

122.   }

123.

124. #endif  /* STM32F10X_XL */

125.

126.

127.

128.   /* Return the Program Status */

129.

130.   return status;

131.

132. }
复制代码

大家能看出来吗?就是红色字体部分，增加了一个每次写入前清除所有异常状态。
为什么添加这个呢？
因为，如果你写入的数据的地址没有擦除，你就写入的话会导致异常状态的发生，而这个异常状态时要手动清除的，如果你没有清除这个异常状态，而继续写入数据的话，那么你后面写入任何数据都会报错，均写不进去，所以我在这里增加了一个异常状态清除，如果前面写入的数据报错了，不会影响我接下来的数据写入。
这里大家就清除为什么了吧。
写数据会了，那么再说一下读数据，其实这里读数据要比外部flash读取容易的多，我们直接读取地址，返回的就是地址存放的数据，是不是很简单
看下面的函数

1.

2. //读取指定地址的半字(16位数据)

3.

4. //faddr:读地址(此地址必须为2的倍数!!)

5.

6. //返回值:对应数据.

7.

8. u16 STMFLASH_ReadHalfWord(u32 faddr)

9.

10. {

11.

12.         return *(vu16*)faddr;

13.

14. }

15.

16.

17.

18. //从指定地址开始读出指定长度的数据

19.

20. //ReadAddr:起始地址

21.

22. //pBuffer:数据指针

23.

24. //NumToWrite:半字(16位)数

25.

26.

27.

28. void STMFLASH_Read(u32 ReadAddr,u16 *pBuffer,u16 NumToRead)

29.

30. {

31.

32.         u16 i;

33.

34.         for(i=0;i<NumToRead;i++)

35.

36.         {

37.

38.                 pBuffer=STMFLASH_ReadHalfWord(ReadAddr);//读取2个字节.

39.

40.                 ReadAddr+=2;//偏移2个字节.

41.

42.         }

43.

44. }


复制代码

有没有很开心，读写数据就是这么简单就完成了。

---------------------
作者：binoo7
