前几天ST发了个H735的板子给俺玩玩，折腾了几天后发一下对这个板子的感想。

本文将同步在其他平台发表

1.板子介绍
H735G-DK的主MCU是STM32H735GK6,BGA176封装，属于H725/35系列。

与H7其他的板子不同，这个板子FMC完全没有用到，至于外扩ROM及RAM使用的是Octo-Spi接口的芯片，分别为为MX25LM51245G 512Mbit Octo-Spi Flash及S70KL1281DABHI 128Mbit HyperRam

此外引出了三个CAN接口，一个以太网，一对SAI音频输出以及一个Mems麦克风，一个OTG Fs接口，一个出厂并没有连接到任何IO的BNC插座，最后是一块480*272的RGB屏。开发板还自带了ST-LINK V3，可玩性还是挺高的。

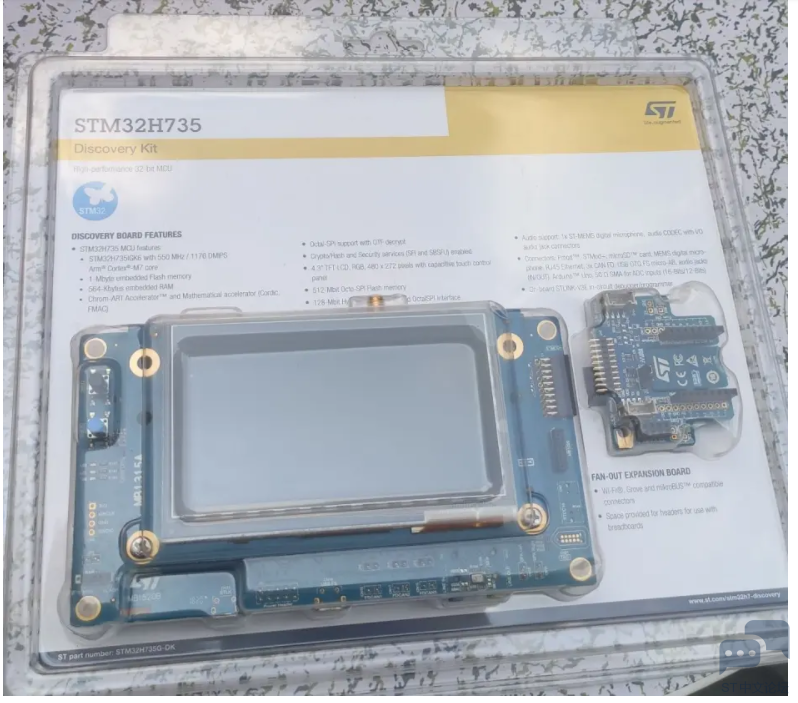

板子还没拆的样子

2.芯片介绍
STM32H735BK：ST推出的H7系列单片机，主频可达550Mhz，有了其他系列没有的Octo-Spi外设及SMPs电源管理，但内存砍到了500K，虽然与其他系列(F*)对比很多，但是很鸡肋，与H7系列其他芯片的Memory Map对比，便可以看出ST的刀法有多精准

STM32H735 RAM MAP，RM0468，Table6，

H735最大连续内存大小大小为AXI-SRAM，0x50000=327k，只能驱动272*480@16b的RGB屏幕，且不带JPEG解码，极大的制约了其图像显示能力

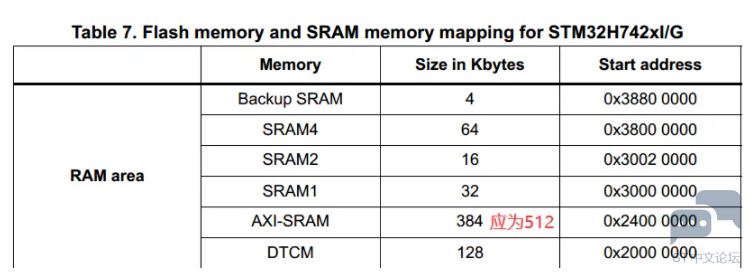

STM32H743 RAM MAP, DS12110, Table7,实际上AXI-SRAM大小为512K，不知为什么ST写错了

H743最大连续内存大小大小为AXI-SRAM，0x80000=512k，只能驱动272*480@16b或480*800@LUT8的RGB屏幕

STM32H7A0 RAM MAP, RM0433 ,Table6

H7A0最大连续内存大小为AXI SRAM1-3，0x100000=1024k，足够驱动16位VGA或8位1024*768分辨率的屏幕。

不过ST这一系列的芯片主打的是低成本（当然到手上又是另一回事了），根据官方的指导价，除了只有128k Flash的超值型外，便是H725系列的芯片了。

售价，仅列出UFBGA176封装

而ST的宣传也是如此，其宣传中H725自带的OCTO-Spi也有利于BOM成本的降低，同时多了许多与安全相关的外设（H725也如此)。从H735DK自带的demo中也可以看出ST对这个芯片的定位是高性能计算，数据采集及工业控制，自带的DEMO除了跑分外，还有一个基于Touch-GFX的家庭控制平台，以及一个ADC-DAC的demo。

但与常用的750/743系列，少了一个HRTIM，此外，该型号最大的用户可用IO仅有128个，对比H743系列的168个，只能说刀法运用到了极致。

3.使用感受
开发平台：keil AC6+VS code，使用clang
开发类型：寄存器开发

对于通用的外设，可以直接复制粘贴其他芯片的代码来使用，需要注意时钟的问题，此外ST可能是发现了ADC时钟的问题，现在H725的ADC时钟输入频率可达到160M，二分频刚好达到ADC12的最优运行速度，配合550M的主频，在数据采集这方面还是非常爽的

然而对于图形应用就有点悲催了，鉴于上文所说的内存不足，很明显ST是想让用户调用HyperRam作为LCD Buffer来显示24bit的内容，然而HyperRam也没有具体的教程，而对着参考手册折腾了几天也只能做到以Memory-Map模式读取片外RAM内容，至于写入，HardWare Fault伺候，反正16bit模式也能用，不想折腾了，Octo-Flash自然也是懒得去搞了。

板子自带的ST-LINK V3自带虚拟串口，最快可达到1.3Mbps的速度（115200*12），且SW下载时钟可达到24M，妈妈再也不用担心下载好几秒了

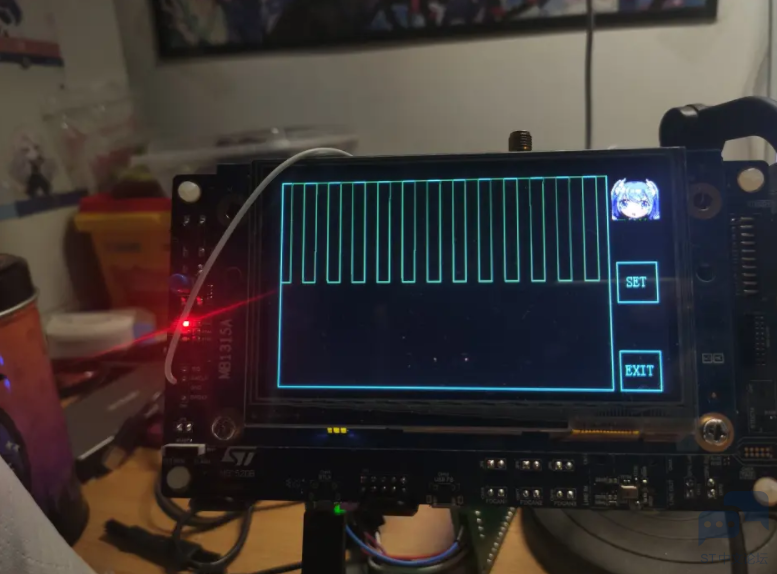

结尾来个板子实拍图
