要求使用单片机STM32F407IGT6。
( w+ Y/ v5 p& F( d: [* S1 C
: l% x! t9 ~: U, w1 ]( Q/ @6 U, n: n" Z1、时钟配置
& u+ ~3 N  s3 \7 d2 o8 ~STM32F407外部高速晶振为25MHz，分别连接到PH0和PH1引脚
$ o, B8 n9 m* {( D
6 u! R0 C& d2 K6 j, n: T

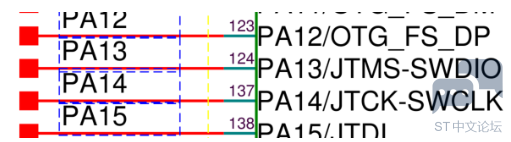

2、SWD配置
0 o- P' s9 z# ]" C7 bSTM32F407仿真接口SWD分别连接到PA13和PA14引脚！
" ^9 F: M" D! `2 X' P; S# _6 k1 R
' b4 m$ ]9 M# w( M
: p) o6 ]; ?* x
开始使用STM32CubeMAX。
! `9 |( n% j; r, `

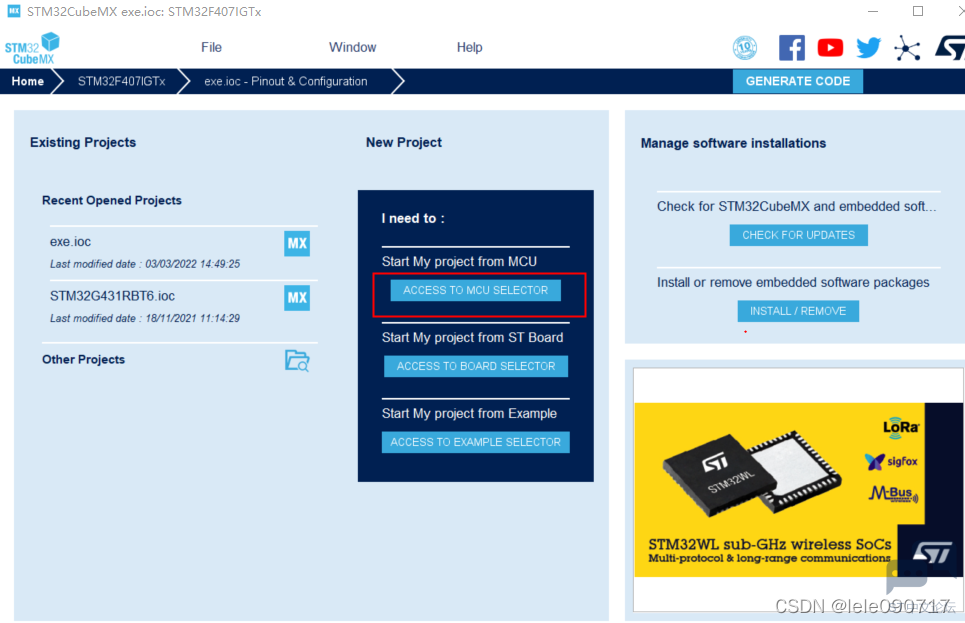

1，打开home界面，选择access to MCU selector
7 W3 b5 P2 f! R5 u7 {; P4 r
$ ^8 t7 z" o9 P) j+ r/ y1 R) e

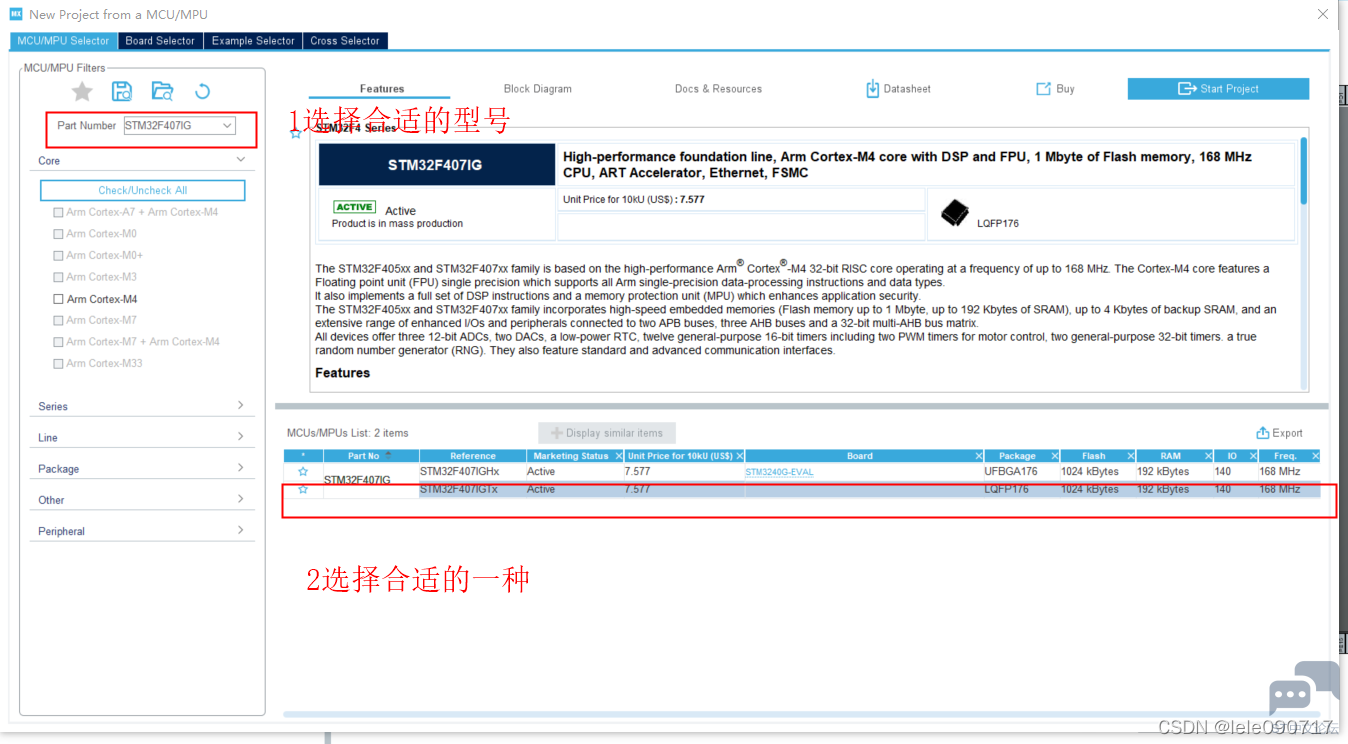

# T& ^+ N7 @6 d, j8 J8 e2、选择合适的MCU

) a" f6 M4 E# E* k1 A& ?

时钟外设配置
. [, N! t' T) v1 P配置“使能时钟源”
! u+ |% a) Q* O3 R6 M3 v9 W$ {0 R1、 按照如下的顺序。选择RCC/选择高速时钟为外部时钟源/PH0和PH1引脚自动高亮


  u. l2 I. H6 y! n; N" v
* x9 P5 F: s  F& e配置“时钟树”
2、打开菜单栏的Clock Configuration，进行如下的设置。
  W& m, g0 `. H8 S- a' q
% `7 D/ [7 C* O9 t


, t# P( F% H" ~5 PSWD外设配置
, g  F  u. B, d% }; p- L, r- X1、如下。选择SYS外设/配置debug接口为串行接口（SWD)/引脚自动高亮
4 ~# S: a/ Q: w  h
6 a9 D9 f  [: a# u3 F

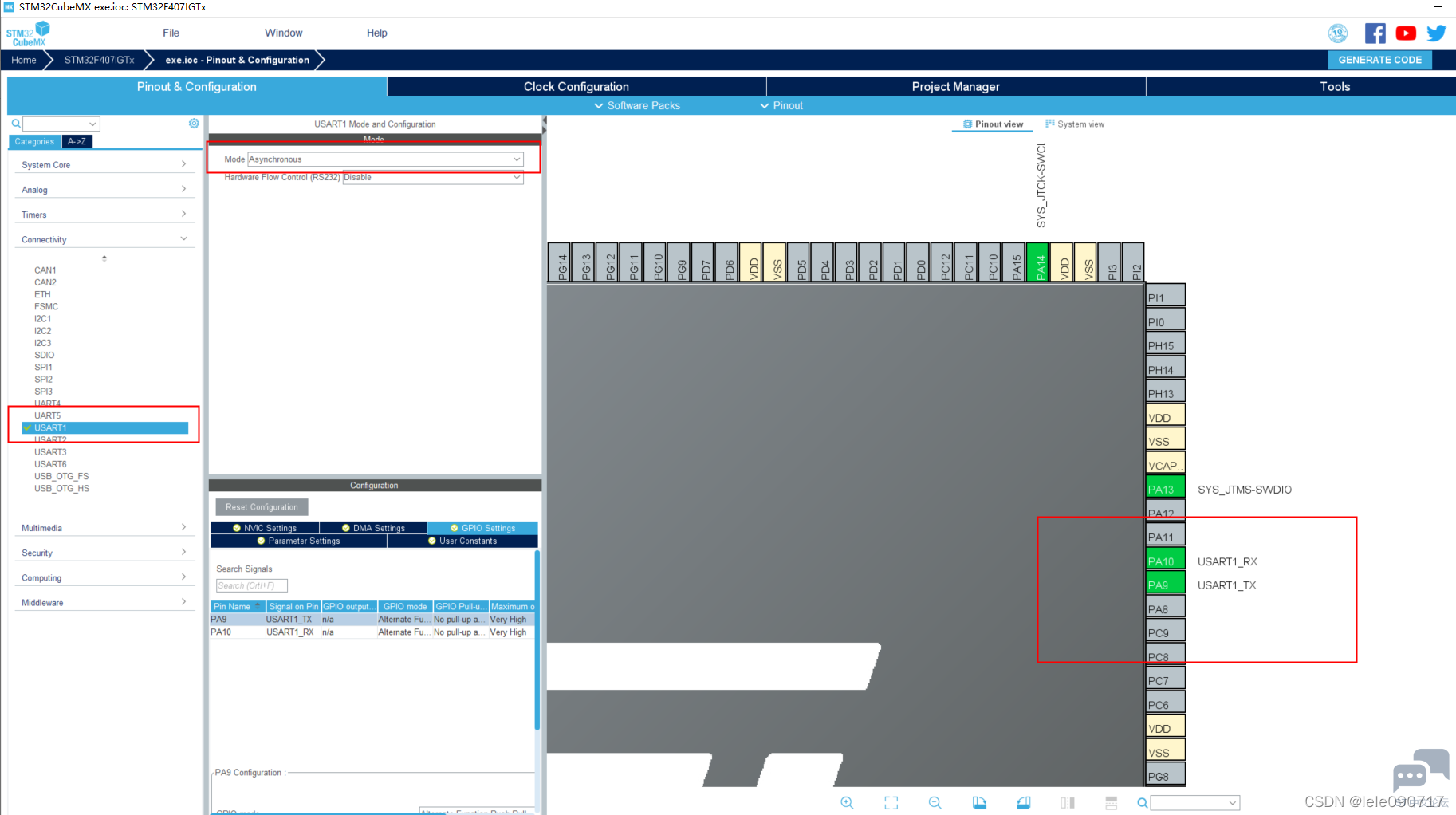

, C  p  `1 L& N串口配置——USART1配置
8 r: t# ?7 z: _* [9 y1、如下。配置PA9和PA10为USART1模式/打开USART1，配置为异步通信模式(asynchronos)

7 B9 q- n+ \5 @, M2 Z. X$ J


代码导出设置
2 q1 A3 ^0 \; i* O, T 1、打开菜单的project manager

( I( J/ E( M$ S, M& M

% A. ~, D4 D) W$ I) C; H. a2、一切没有问题后，点击“generate code”，输出代码
. r+ ^2 A) E1 Q' C0 ?
) J& E- d9 i; S% h+ H; Y0 K
9 h0 p! B5 L$ D; z* N6 x+ H
9 m  N+ d/ h6 R( N& O# [9 E: }: R5 AOVER~
