1.搭载STM32的开发环境
1.安装jdk
2.安装STM32CubeMX

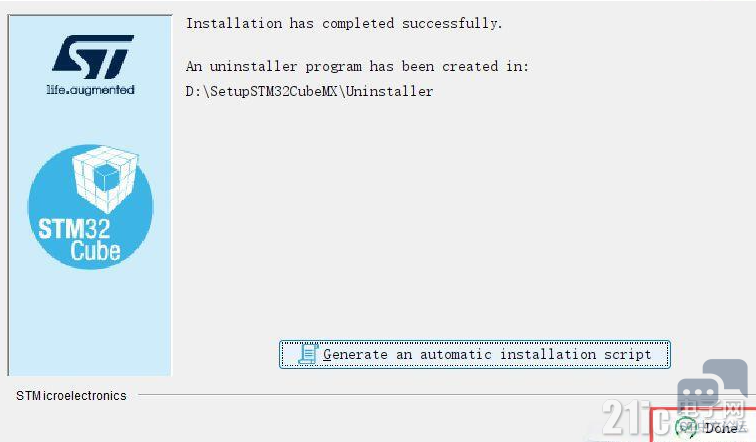

安装结果如下

1.配置STM32CubeMX：安装HAL库

（1）选择自己想要安装的HAL库版本号

（2）下载HAL库，HAL库环境安装完成

安装结果如下

3.安装MDK5
2.利用HAL库新建keil5工程
1.STM32CubeMX建项目
1.选择的单片机型号以及点击开始工程项目

2.配置时钟，进入上面的RCC，有两个时钟，一个是HSE和LSE，将HSE那里设为Crystal/Ceramic Resonator

3.进入GPIO选择引脚并且配置其工作模式：

选择了三个GPIO：PA0,PA1,PA2设置为了GPIO_output；以及一个PB5设置为外部中断源：

4.在GPIO界面里面点击PB5，对PB5的进行中断配置：

5.在CLK Configuration中，进行时钟配置

6.进入Project Manager，进行工程设置点击生成工程与代码：

2.keil工程编写
1.点击刚刚生成的keil5工程文件，双击main.c文件，在main函数上方进行编写一个中断函数HAL_GPIO_EXTI_Callback（）以及自定义一个中断的标识符号flag

输入以下代码

uint32_t flag=0;
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin){
if(GPIO_Pin == SWITCH_Pin){
GPIO_PinState pinState = HAL_GPIO_ReadPin(SWITCH_GPIO_Port,SWITCH_Pin);
if(pinState==GPIO_PIN_SET)
{
flag=1;
}

  else if(pinState==GPIO_PIN_RESET)
  {
   flag=0;
  }
  }

}
2.在main函数里的while(1)里面写上如下代码：

if(flag1)
{
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_0,GPIO_PIN_RESET);
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_1,GPIO_PIN_SET);
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_2,GPIO_PIN_SET);
HAL_Delay(1000);
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_0,GPIO_PIN_SET);
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_1,GPIO_PIN_RESET);
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_2,GPIO_PIN_SET);
HAL_Delay(1000);
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_0,GPIO_PIN_SET);
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_1,GPIO_PIN_SET);
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_2,GPIO_PIN_RESET);
HAL_Delay(1000);
}
else if(flag0)
{
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_0,GPIO_PIN_SET);
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_1,GPIO_PIN_SET);
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_2,GPIO_PIN_SET);
}
3.程序烧录

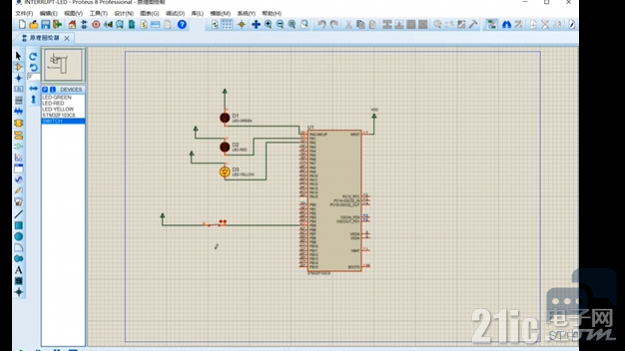

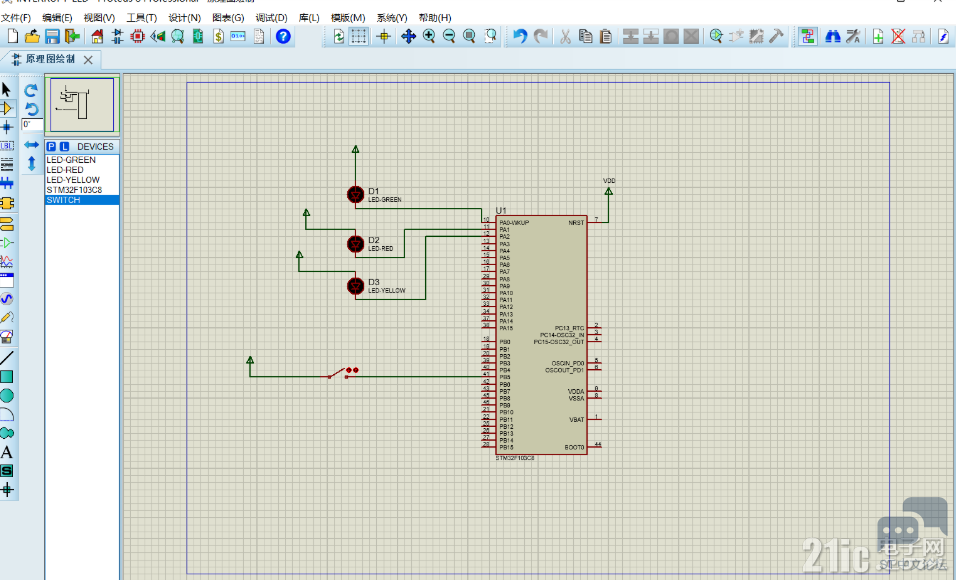

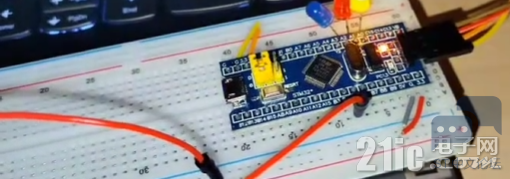

实验结果如下
