Blue NRG-1/2 系列芯片 Flash 操作与 BLE 事件的互斥处理

[复制链接]
STMCU小助手 发布时间:2023-3-17 16:09
1. 引言在许多基于 BlueNRG-1/2 系列芯片的低功耗蓝牙的设计项目时,客户通常会在 Flash的特定区域存储定制的数据。然而需要特别注意的是,在 BlueNRG-1/2 方案中,用户对Flash 的读写操作必须在射频空闲的情况下进行,两者是互斥的关系。2 K6 i1 K6 |2 b/ `" i! `" g  k6 F
8 I( L: `& A) d! C
2. 问题描述( w7 X# ^, [! K+ m" H3 t
客户经常反馈类似问题,诸如:当用户程序尝试将用户定制数据写入 Flash 中特定区域时,发现 BLE 射频部分停止工作,或芯片直接死机了。
% [' F8 f2 O9 k& a, \! Y
) ?: f6 s7 h) M; h0 B
  e/ k' o$ d$ w7 v  n
2.1. 原因分析
* d- }2 O% v, N. F+ c6 c5 h2 u2.1.1. BlueNRG-1/2 的 Flash 存储应用数据时可能遇到这个问题。因为在擦除一页的过程中,中断会被关掉大概 20 多 ms, 在此期间,radio 中断是被关掉了的,会导致整个radio 的状态被延时或者整个 radio 部分的状态被破坏。
3 d, {* e- F8 ?% d5 X5 K* c1 w1 Y. X9 J& a

2 b2 s8 Q! O" n- O- F2.1.2. ST 的 SDK 虽然提供了访问 Flash 的示例代码,但是当 Flash 操作比较多时,与蓝牙事件的互斥就比较难处理了;特别是对于一些多连接应用或者同时用了主从、多种蓝牙事件的场景,互斥就显得更麻烦了。5 U8 [9 M2 a7 ~# u+ F$ Q* M  C4 M

  F8 W! ?3 o, B" p2 k% _6 s

, R3 n+ f' S! T: G3. 解决办法
9 K9 A7 a8 R' n8 b使用一个双向链表来管理 Flash 操作(Flash 擦除或者是 Flash 写,Flash 读无需和BLE 相关事件互斥),并使用一个双向链表来管理空余时间状态。在空余的时间执行Flash 操作。从芯片手册可以知道,操作 Flash,特别是擦除时,会占用比较多的时间。为了避免操作 Flash 占用过多的时间片,把每次写或者擦除 Flash,用一个列表来管理,每次写或者擦除操作,插入 Flash 操作链表的最后。 在主循环中检测是否有足够的时间写,如果当前空闲的时间足够,取出 Flash 操作链表中最前的一个节点,执行 Flash 操作,然后将节点移除。对于如何检测空闲时刻,也用一个链表来管理空闲时刻。
, ]3 u; v% w0 ?# ~. ]% B具体思路如下:

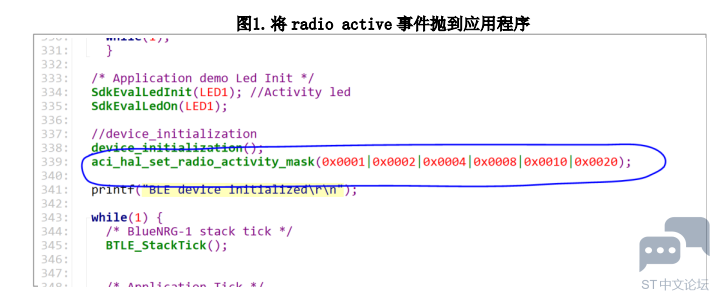

+ |7 z; N) G7 r5 S# `0 R: E第一步:初始化时需要设置 radio active 事件抛到应用。
* [; H$ P( V! y  waci_hal_set_radio_activity_mask(0x0001|0x0002|0x0004|0x0008|0x0010|0x0020); ; e7 T  A( @, N+ Y% y3 O1 @

) R! f; g6 I0 t7 c# Y
- q9 |# h, L# Q; a* U
: C$ p% L8 m: @7 J
% Z4 q( Q. @9 ^! |" X8 @7 S

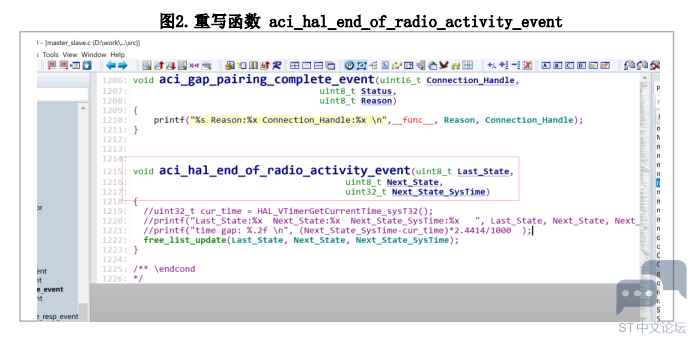

( N! O! m9 c; r第二步:设置之后,重写函数 aci_hal_end_of_radio_activity_event,当有事件触发时,就会进入这个函数。图2.重写函数 aci_hal_end_of_radio_activity_event
. z8 ^- H8 |. O6 E+ l) R+ i( q0 C$ `5 J* V2 K' c0 T9 f/ w' x
. Q- B1 b4 J1 S
. j: E# P6 T  Y/ |& `: K7 W3 o$ w* h' H

- a( o4 L8 M1 B/ P第三步:构造一个 Flash 操作调度函数,每次进入这个函数,生成一个空闲时刻的节点插入到链表中。主循环中有个 Flash 操作的调度函数,不停的调度是否有数据需要写入。在 Flash操作的调度函数中,主要做两件事情,一个是把空闲时间计算出来给到底层的 Flash 操作链表调度中。另一个是移除过期的节点 5 Y1 l, |( E+ i. ]

$ K" i9 I- @( l1 V/ j' ]8 ^完整版请查看:附件 BlueNRG系列芯片Flash操作与BLE事件的互斥处理_v1.0.pdf (910.91 KB, 下载次数: 0)
