如何基于STM32CubeIDE结合RT-Thread开发程序

[复制链接]
攻城狮Melo 发布时间:2023-4-6 23:21
一、RT-Thread系统
( y8 g4 Y1 Y, ?0 s        随着物联网(IoT)市场的迅猛发展,嵌入式设备联网成为了一个刚需。物联网的核心和基础仍是互联网,但不同于互联网强调人与人的互联,物联网是在这样的基础上延伸和扩展出人与物、物与物之间的连接网络。嵌入式设备的联网会使得软件复杂性大幅增加,传统的嵌入式RTOS(实时操作系统)内核已经越来越难满足市场的需求,在这种情况下,物联网操作系统(IoT OS)的概念应运而生。% d  R6 N( h* A  }1 w$ C1 b1 _4 O
/ Q9 M7 H8 g& x" {2 }
        物联网操作系统主要分为两大类,一是由传统的嵌入式RTOS发展而来,典型代表有FreeRTOS、LiteOS、RT-Thread、Arm Mbed OS;二是由互联网公司的云平台延伸而来,基于传统操作系统进行“剪裁”和定制,典型代表有Ali OS Things、TencentOS tiny、Win10 IOT。5 n; ]0 f4 F0 W/ L0 P

$ I! x, S! O8 X: o6 s        RT-Thread 是一款主要由中国开源社区主导开发的开源实时操作系统(v3.1.0以及以前版本遵循GPLv2+许可协议,v3.1.0以后版本遵循 Apache License 2.0 开源许可协议),具有完全的自主知识产权,其社区化,中立,开放等产品特性,在国内开源社区具有很强的应用基础。
) y( w; z/ N8 g" Q6 }; L* q4 K
, Y2 S1 g& x) x5 _2 m6 L

1 E3 ]% v# [  y# G- @二、cubeIDE安装RT-Thread支持

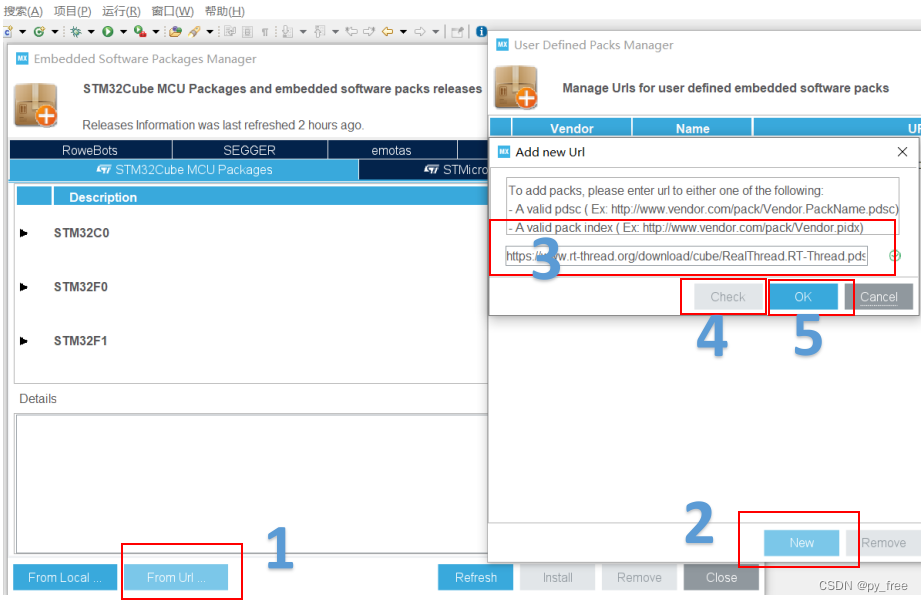

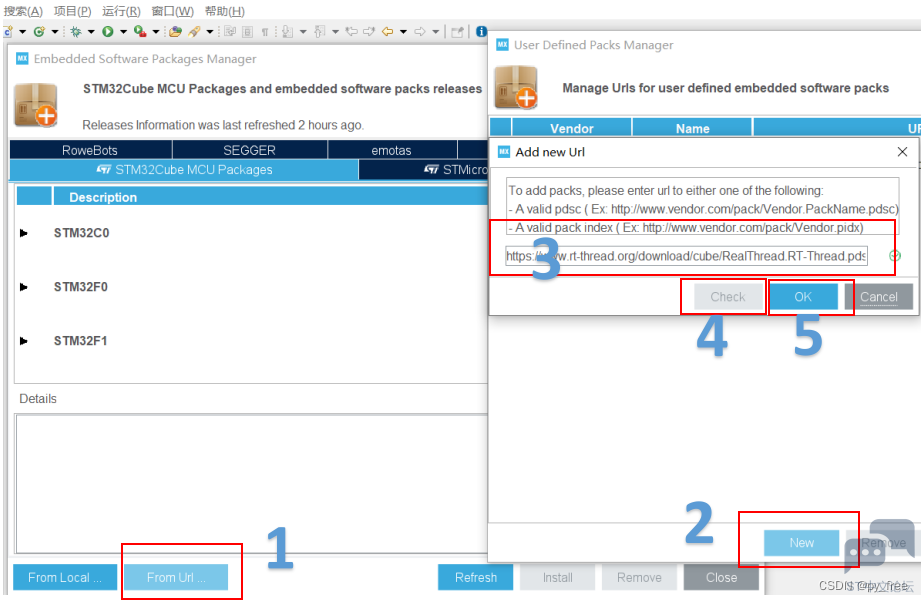

( ?, q8 O) r0 t" y4 c        【1】打开cubeIDE工具,点击help->Embeedded Software Packages Manager菜单,打开软件包管理界面,cubeIDE提供了离线及在线两种安装软件包的方式。
3 x4 ?$ P& K! S9 a9 A+ Y; C3 Q& H6 \: p5 G/ f0 I( H3 T2 ^' L
        (1)选择From Url ...按键(在线安装);
* g& D; m" k7 L7 z( z8 F3 d+ I+ Q( ?6 |$ D- V" X/ x4 n6 i9 q
        (2)打开用户自定义包管理界面,点击New按钮;: x6 A7 f5 c' S, z
: S. k' D( P! ]" C1 Q( S& q: [  S
        (3)填写RT-Thread在线安装包的源地址8 q- w8 m4 _& y
& u5 W4 v2 V* l5 E2 a* u0 c6 w
        (4)点击Check检查源地址是否可行,OK的话输入框右侧会出现“√”,点击OK按钮确定。$ [  T" ?9 |9 R9 w4 s% z7 d

3 X$ |- C- y: c" l9 o
$ O, n/ V  b' f- e2 ~1 [9 x

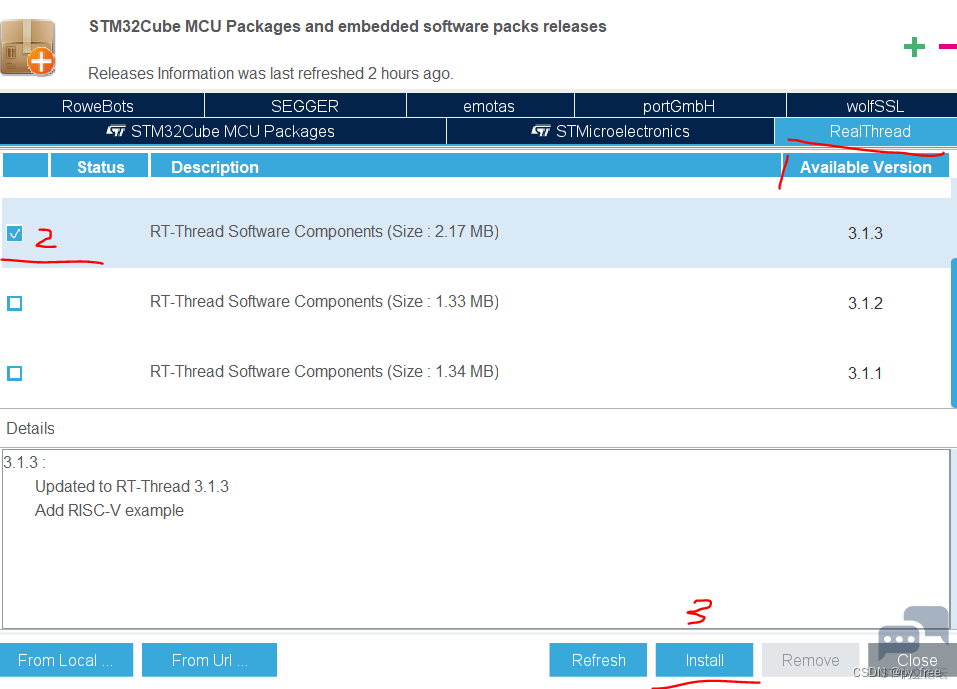

# t: G8 q. z+ Q        【2】 点击 OK 回到 User Defined Packs Manager 界面,再次点击 OK,CubeMX 自动连接服务器,获取包描述文件。回到 Manage embedded software packages 界面,就会发现 RT-Thread Nano 软件包列表,选择该软件包版本,点击 Install Now,如下图所示:7 [+ j  A0 c) |4 n* ^% ]

! j# g+ T3 z, N- f4 J
0f57fa5a9cd644be81ddeb634d9e3911.png 2 L. h$ _7 z& n8 l3 V0 o8 m- a

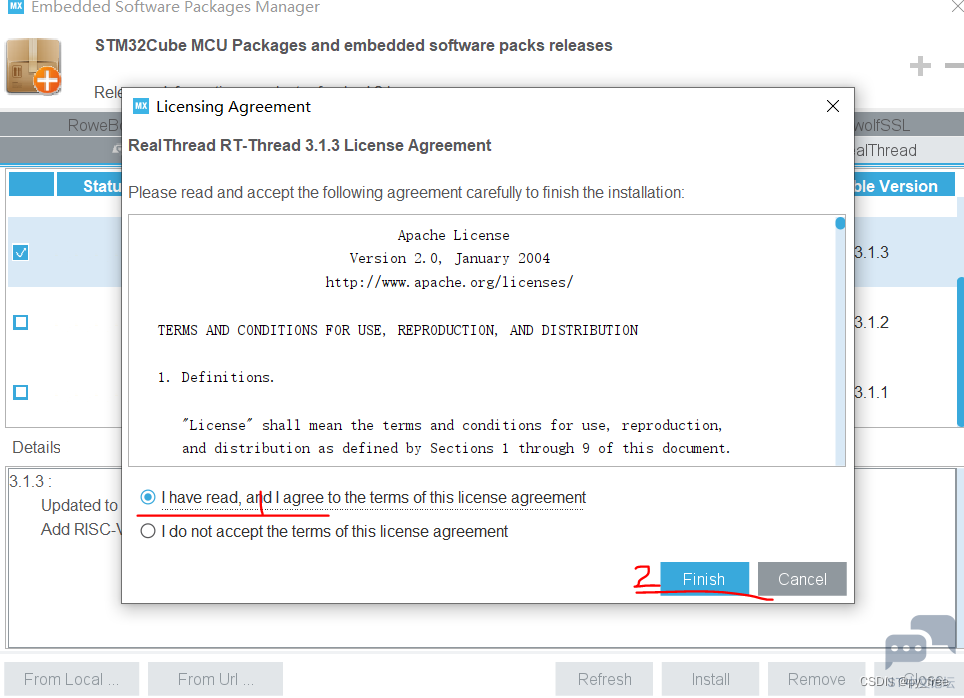

9 E% c( }7 i1 Z         【3】点击安装之后,弹出协议确认对话框,同意该协议,点击 Finish,如下图所示
; g. L* c0 r8 M- _% k0 o& Y* K+ e8 N! Z
: Q- p7 C, M2 T

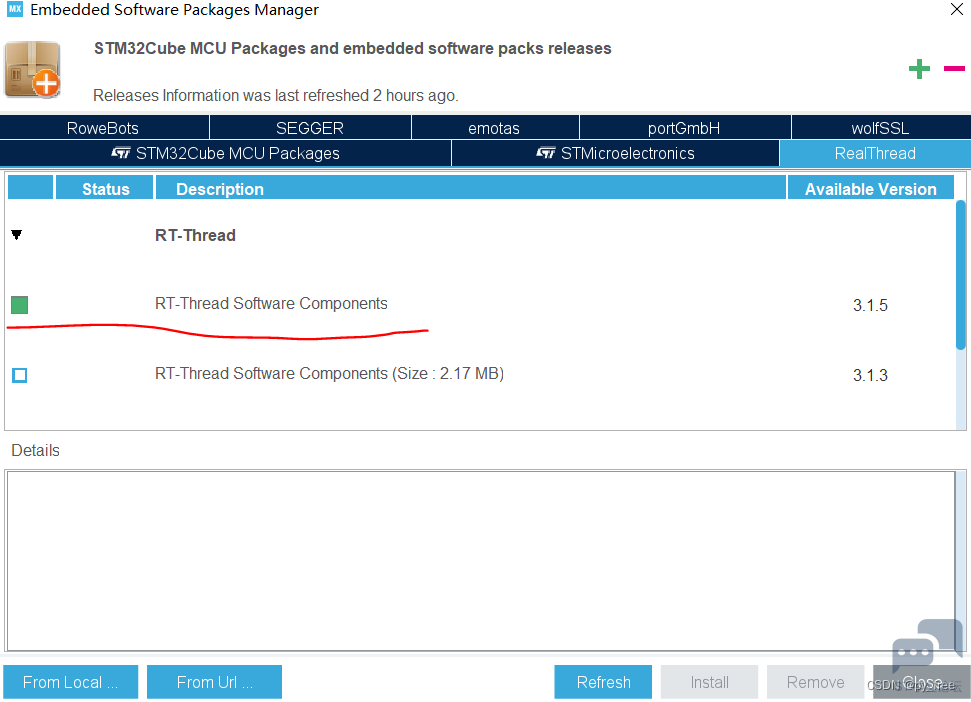

# U! n0 e1 J3 N0 a         【4】等待安装完成,成功安装后,版本前面的小蓝色框变成填充的绿色,如下图所示:: k; e7 k4 h2 v5 A; Q" E. g4 K; W, m7 P
9 F" f0 m3 l9 K
4620450a2e4c43ee9721f5729260b5a8.png - h+ S! l- A: Y  @# y" z* N& I7 g

8 A/ R( j$ K; k: _         RT-Thread有多个版本,其他版本安装类似,安装好的版本前面对话框会填充为绿色,未安装版本是白色的勾选框。% q5 {. ?1 |9 _) R' i
" p0 V" R" Z+ R
        RT-Thread软件包安装完毕,退出 Manage embedded software packages 界面,进入cubeIDE主界面。6 A* u6 i5 K! n

% n; G. c: t3 Z( q

" k7 }; g2 ~2 o: S5 @, Q* t三、创建工程并添加RT-Thread支持

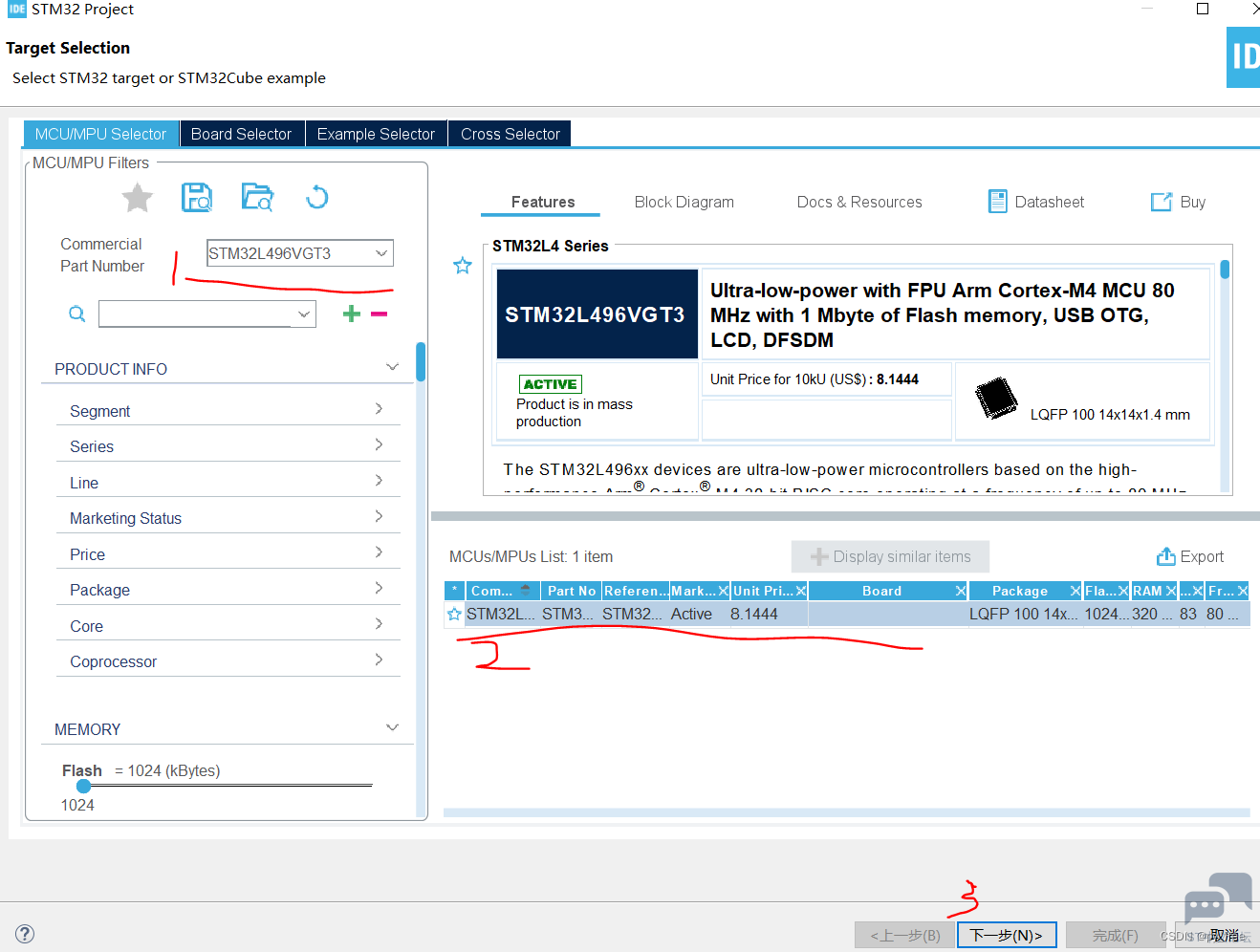

0 _2 s& ?9 ?$ v! k  D. R        【1】点击文件->新建工程->STM32 Project,进入工程创建页面,在MCUMPU selecter页面,按芯片选择创建工程(本文stm32496VGTx),选择好匹配自己手中芯片型号后点击下一步。' Y# u9 G, C8 D6 K9 k" G! m/ ?

) [5 y9 o% n$ g0 k
d060872043424c279c215b02fc710985.png " m: ?* C) S: G. @; k; d

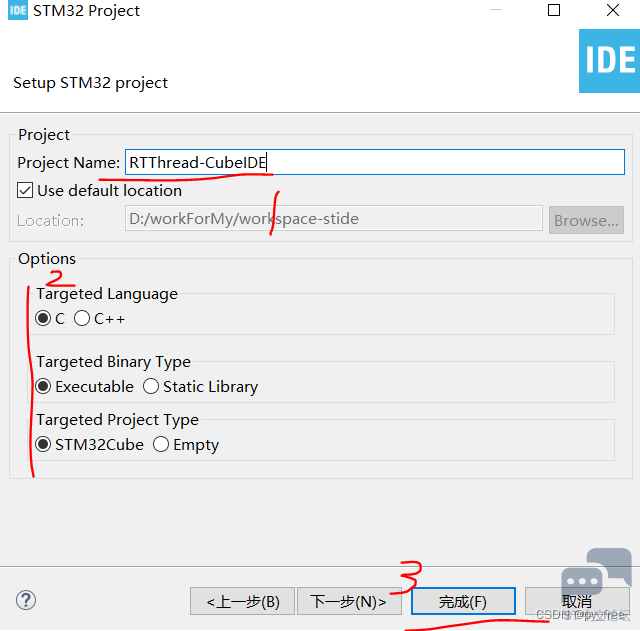

6 v0 `* n; D9 f) Z( ?5 U         在工程设置窗口中,填入工程名称(及工程路径),完成工程创建。
/ P# @- n- v8 Y. q& n
: @- P8 B& a8 j( F. |9 r8 B9 v
4 g+ L+ A: r6 W6 s' m# W/ Z
' K* G: L! S1 u. m         完成工程创建后,会直接进入cubeMx配置界面,若没有,请自行双击工程目录下的"*.ioc"文件进入。& w$ e# m4 Y8 l) B

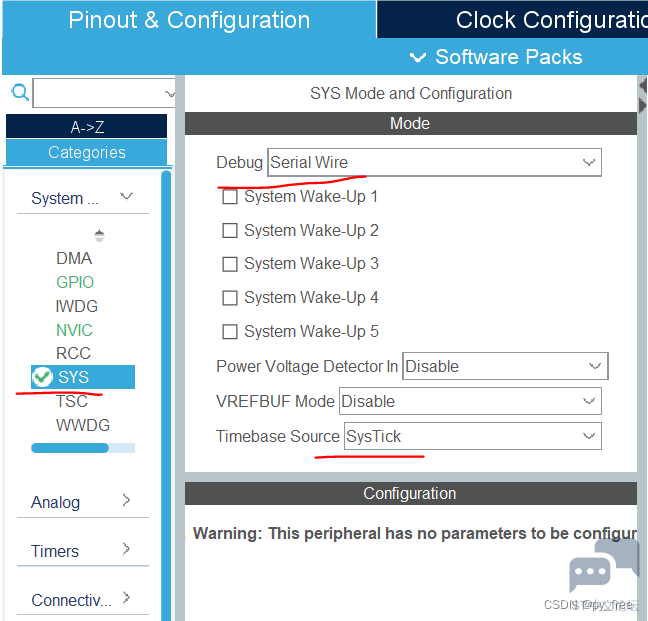

  z% W! g& J! ]) T, Y% Y! }1 Z       【2】 首先开启系统模式的串口功能及SysTick滴答定时器(该配置会出现告警,先故意为之,后续说明如何调整)支持, c% P1 {8 }' j6 ~9 O

$ B, D: Y* ^; e  |9 E
+ L0 w! ^7 m& U% s% P7 M

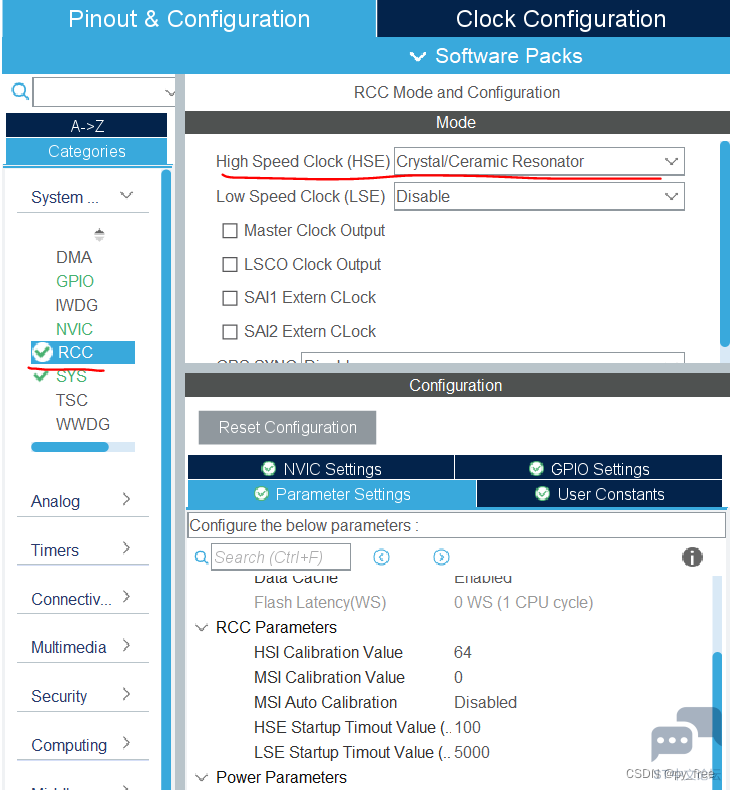

4 k' ]6 l7 z" `( m7 Y0 O         开始RCC外部高速时钟,参数默认设置即可
- x$ r. l  G) W. m+ _4 p+ I' r4 A; Q3 i. V+ K
ab86a6643cc041e296a38204cf78a15c.png   M0 i5 Y6 i. x$ k* x4 J& m+ h0 Q
# J1 n" p3 c8 ]7 h4 X

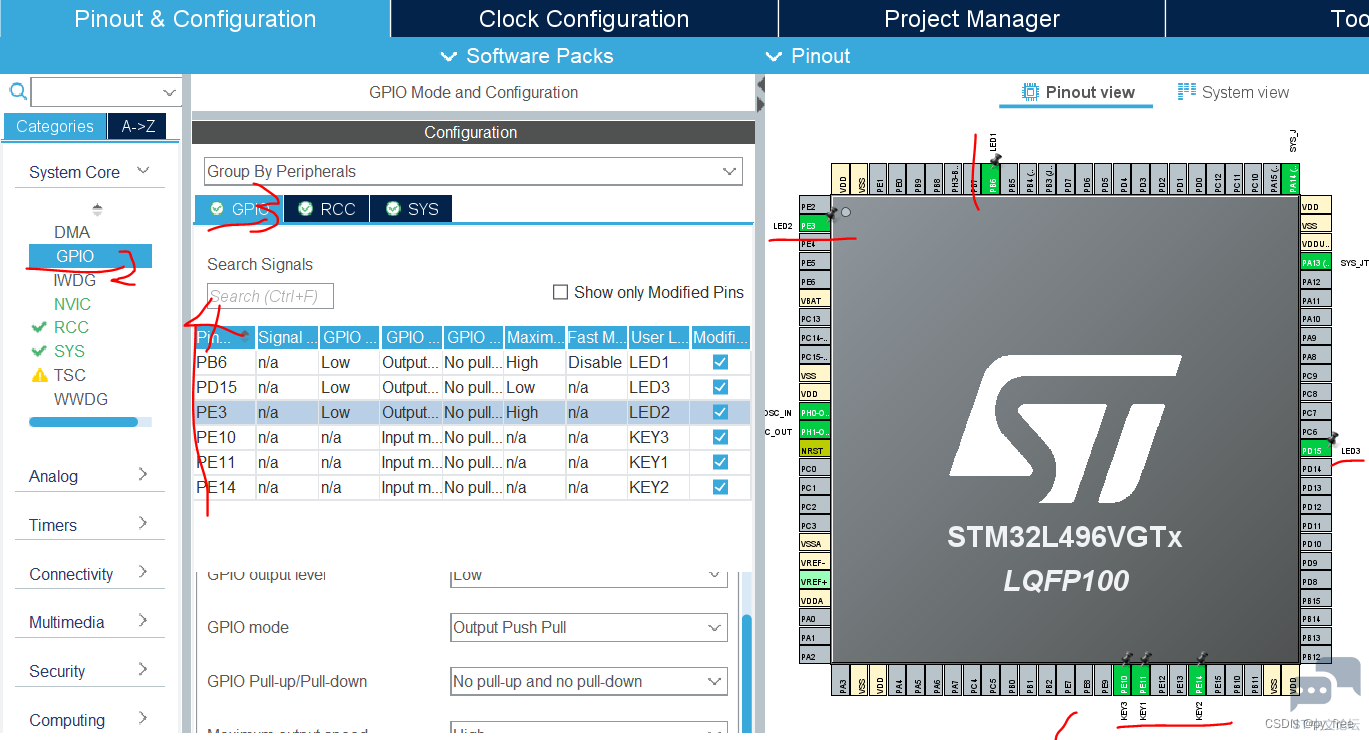

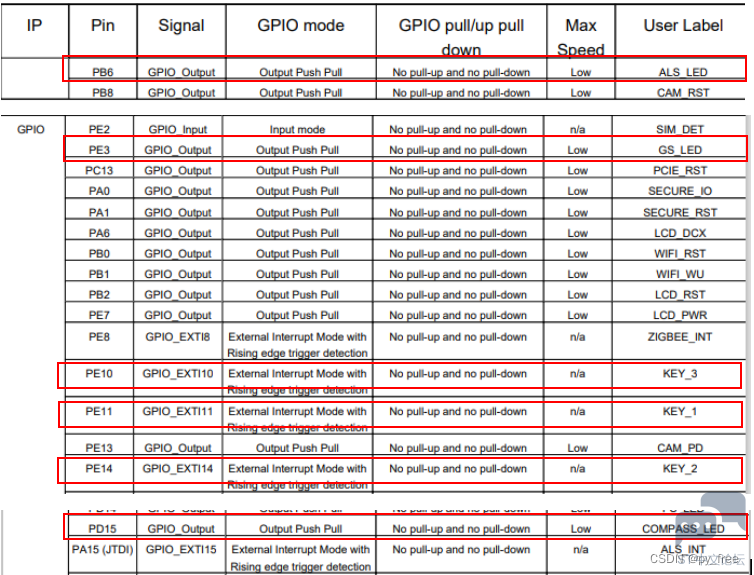

         本文采用常用的按键及闪灯程序来测试,STM32L496VGT3支持三个按键及三个LED灯,参照其芯片原理图及引脚说明列表,配置按键及LED灯的GPIO引脚。
7 y6 Y) X1 c% s; O9 C1 u( ^+ G) |. N, Y( x# H7 i# J
& n" U" P+ g: u2 y8 V         现在芯片视图选择对于针脚的模式(GPIO_OUTPUT或GPIO_INPUT),然后去属性窗口配置其参数及命名。
9 E8 D- Q1 [( p' q
6 g/ B. i9 Z$ c8 K& D: Z( w% ~
bfb3ed12549445e18c3ad015a01bee5c.png   H; i. k+ {  o* ~9 z5 x) t8 {

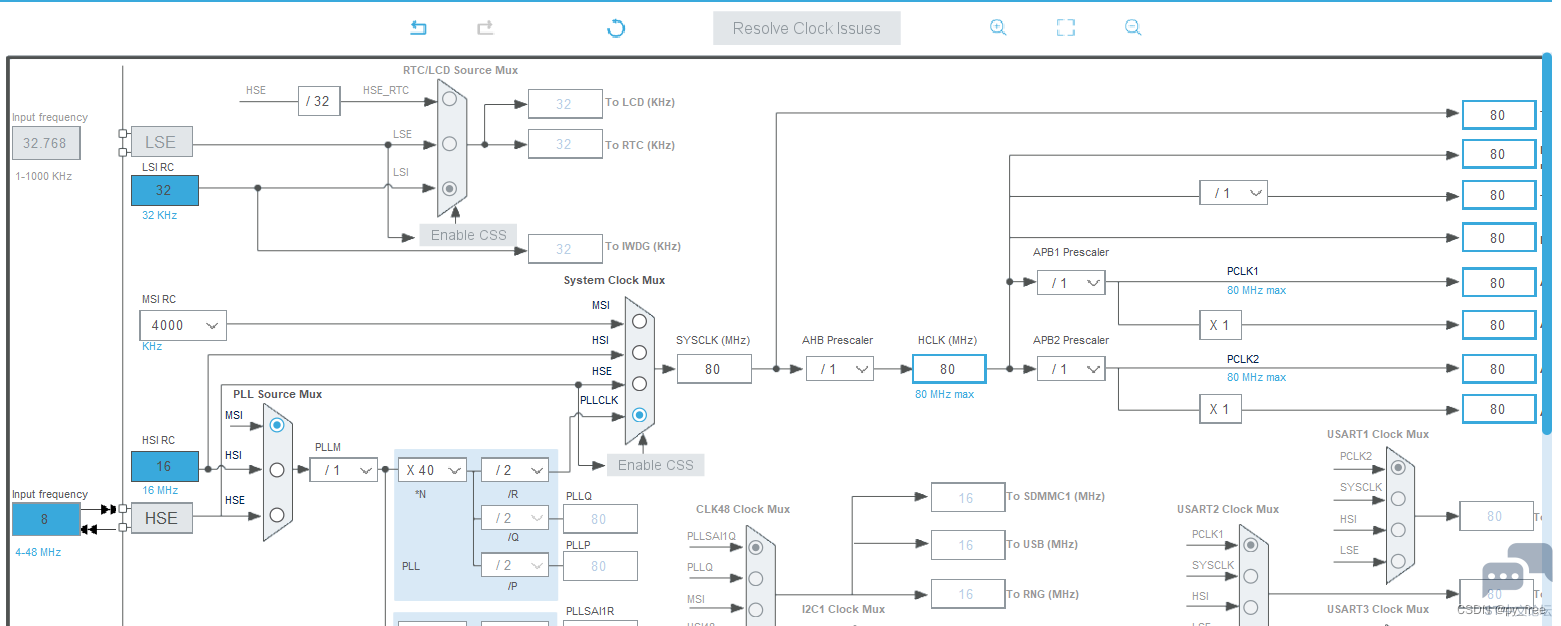

* f' R2 |& X# B7 h8 E8 C         时钟设置,简单配置接口,STM32L496VGT3支持到80MHz,本文直接拉满。
. i- a. l& g/ [/ Q* _; A
" c6 |( ~# n2 v( I& ~9 U
db5f49981cf74107aa646627f2efbc1e.png 6 P3 n7 }' A4 v- @# g
. w9 D8 Y8 V3 G) m
) Y/ y) P+ _; r7 Q; a

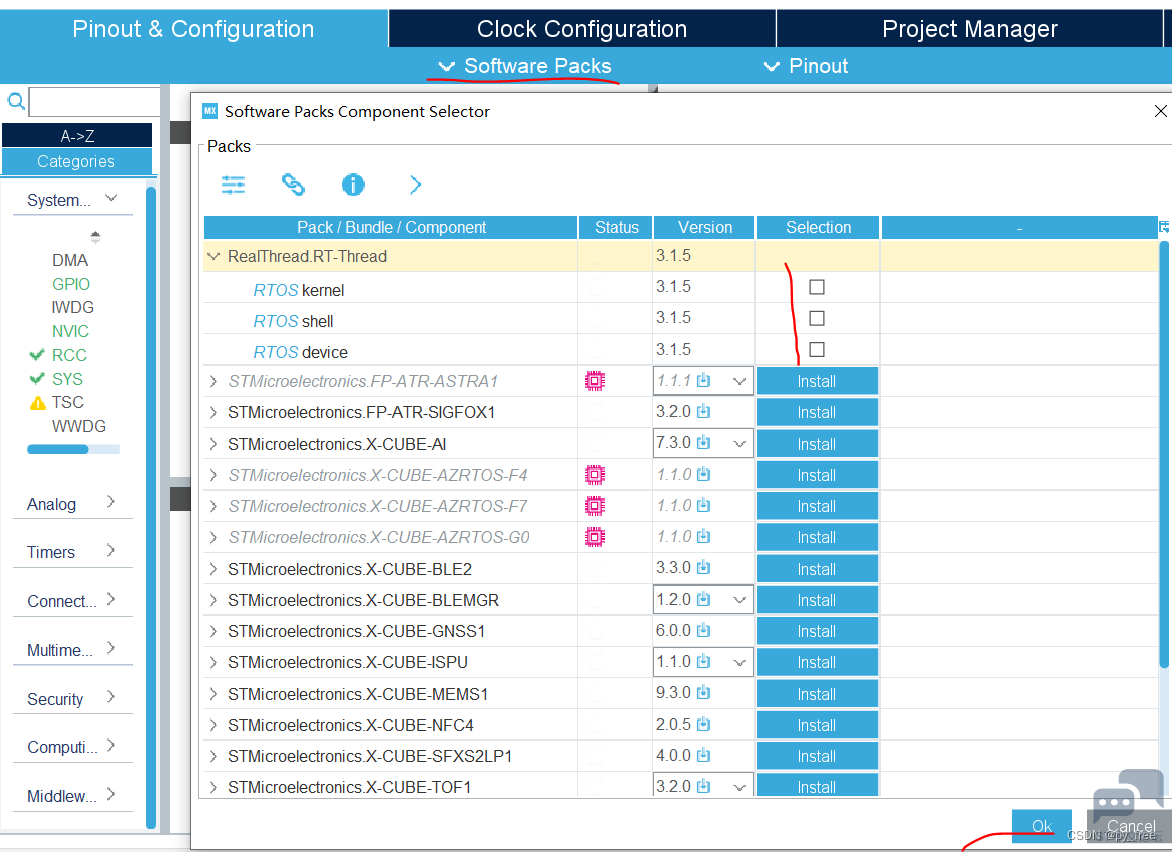

        【3】 点击 Softwares Packages->Select Components,进入组件配置界面,选择 RealThread, 然后根据需求选择 RT-Thread 组件,然后点击 OK 按钮,如下图所示:
' N; [( r/ S: @1 {9 o2 S
/ M6 W6 A4 U6 C4 h3 Y
d5d9518528a345e3ab81ad29fca91a42.png ; |( E: s  k3 [& G! y

3 O2 p, w# O5 n* O! R* F         RT-Thread软件包中包含 kernel, shell 和 device 三个部分,
: }# H4 y! F/ G; Y  H            1)仅选择 kernel 表示只使用 RT-Thread 内核,工程中会添加内核代码;- K/ w. j8 f1 ^* z8 Q; S; ?
            2)选择 kernel 与 shell 表示在使用 RT-Thread的基础上使用 FinSH Shell 组件,工程中会添加内核代码与 FinSH 组件的代码。
: b) z/ Q1 B! I. G7 o            3)选择 device 表示使用 rt-thread 的 device 框架,用户基于此框架编写外设驱动并注册后,就可以使用 device 统一接口操作外设。) t: l% l; [' _! z2 ~1 X
* Y# W  @! W( w7 n

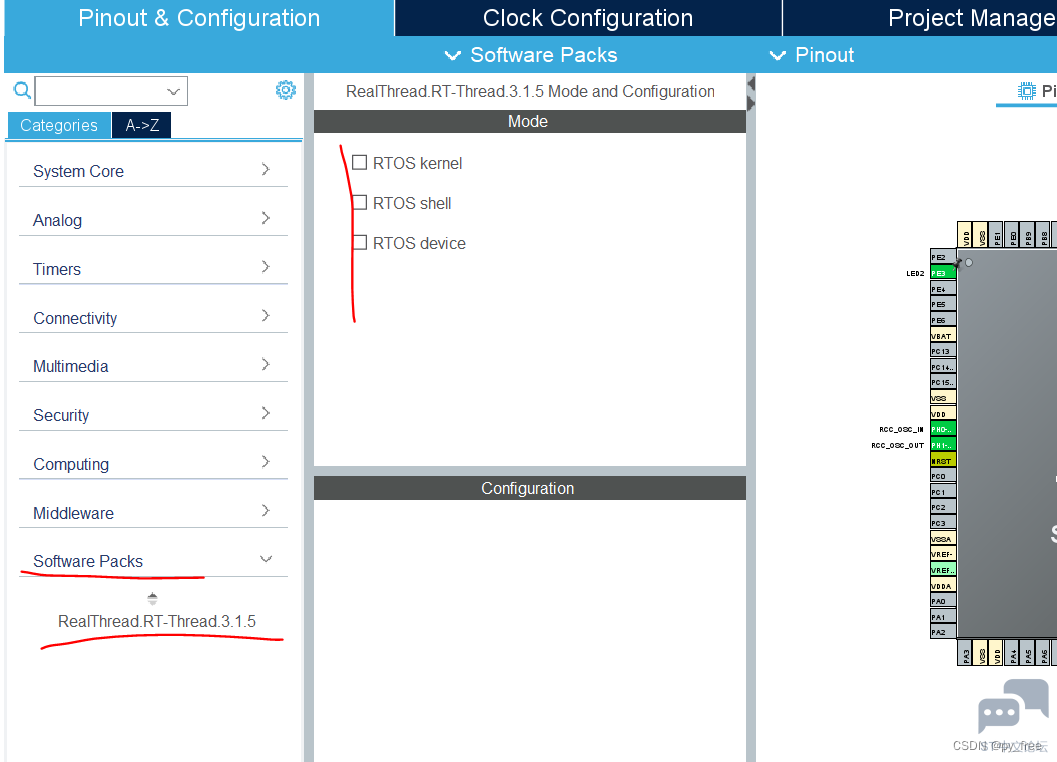

        本文将 kernel, shell 和 device都选择,然后点击确定,回到Pinout&Configuration界面,将会新增一个“Software Packs”目录,点击进去,多了 RT-Thread软件包选项。* K+ N+ D2 Z- Y  J/ p

  b& T) I* s% s9 w. G+ B
9 K7 t) A0 I, W/ Z  x

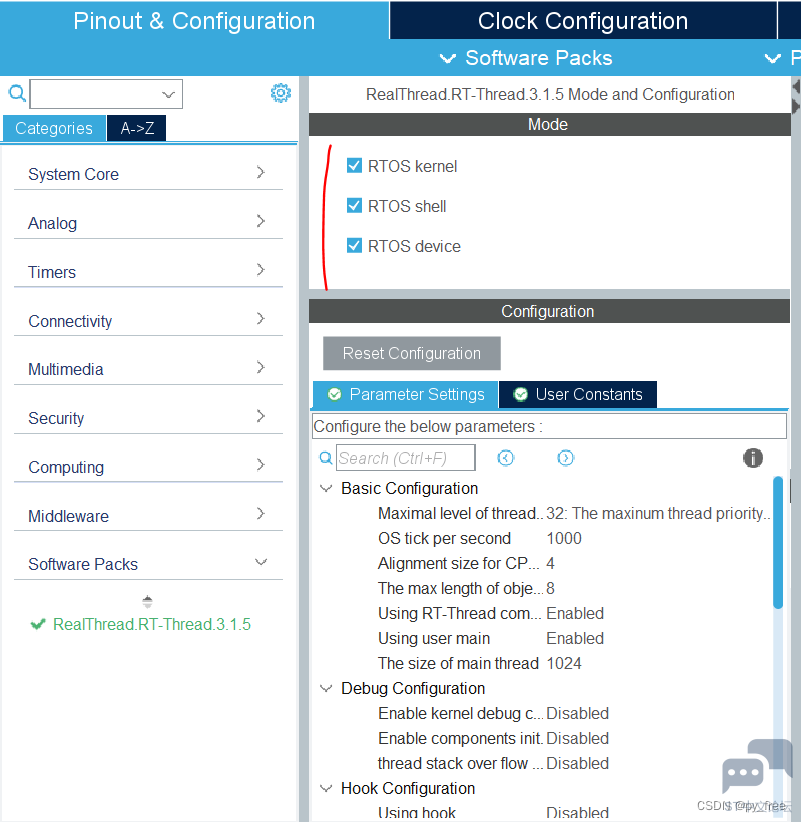

# B8 W4 a, C# p. }         勾选kernel, shell 和 device选项,页面将会出现 RT-Thread参数配置页面,先按默认配置。
* s7 ]9 R1 z8 E* I6 U9 R) E( ~, s1 S6 m- H0 m. P
39d2e0921f394facb1cdbf61afe0bcb4.png : y6 E, L( O- F! _2 x6 r9 S
0 @& _2 N" x- g& {+ s7 b: @. P

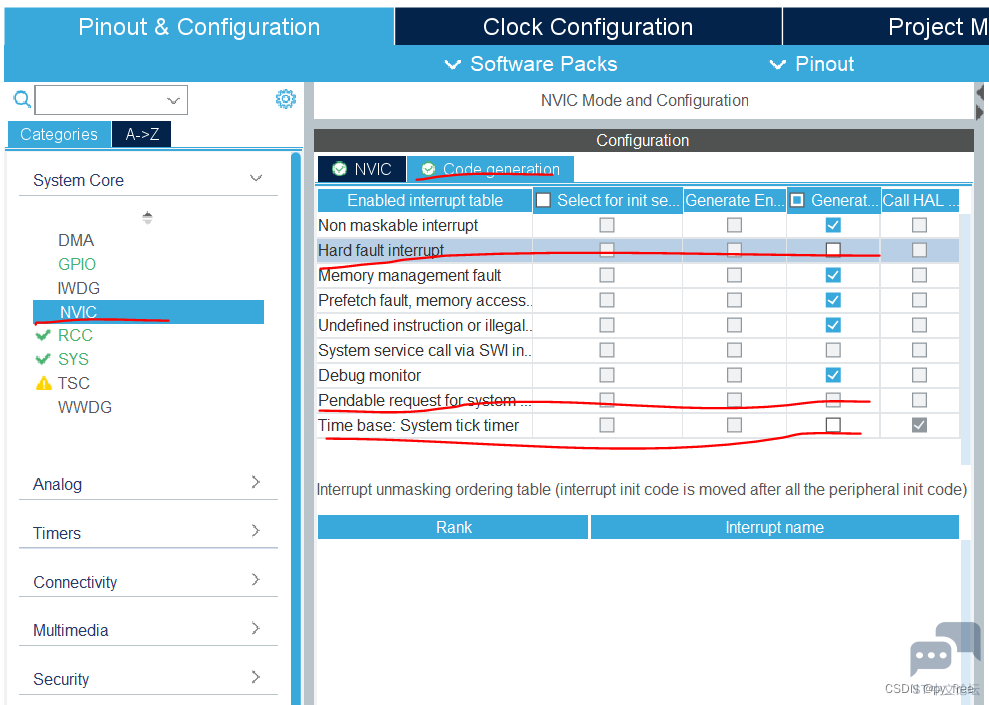

         RT-Thread 操作系统重定义 HardFault_Handler、PendSV_Handler、SysTick_Handler 中断函数,为了避免重复定义的问题,在生成工程之前,需要在中断配置中,代码生成的选项中,取消选择三个中断函数(对应注释选项是 Hard fault interrupt, Pendable request, Time base :System tick timer),最后点击生成代码,具体操作如下图 所示:
) q" x3 ]; ^. f& S# ?
) h0 V; f& p9 J0 V, D2 }# q
/ C4 ]  k! `* c! s2 k

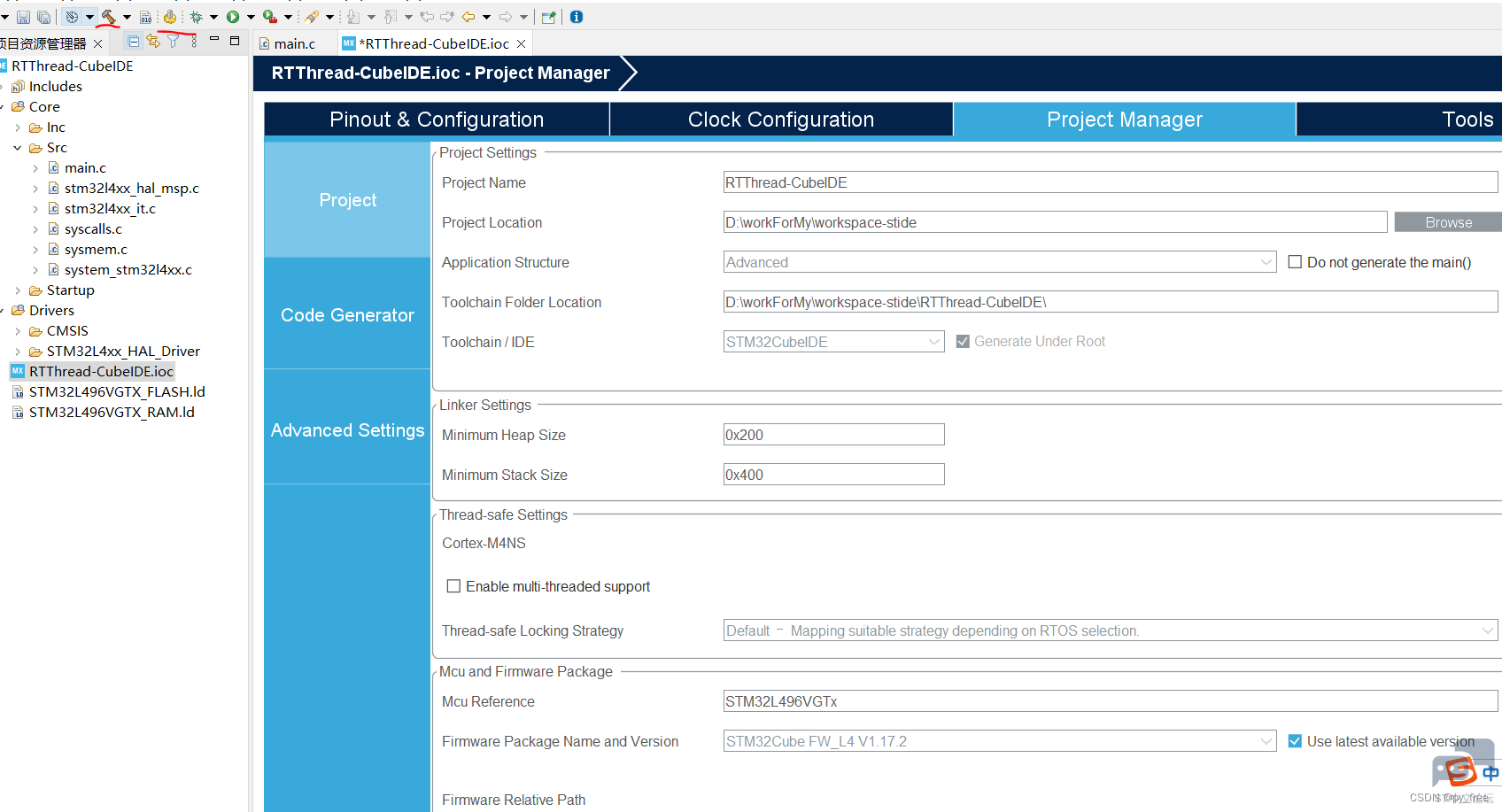

2 w" [0 O: b3 {  u/ q, F2 t        【4】 工程管理(Project Manager)配置页面保持默认配置,点击保存或生成代码按钮生成输出代码。! T0 x1 z3 p% |7 a. T

& I0 `0 x' H/ ^* r. M
417b6c381b4d4db4b52b65b504fed882.png + z; U3 p% u1 s& M

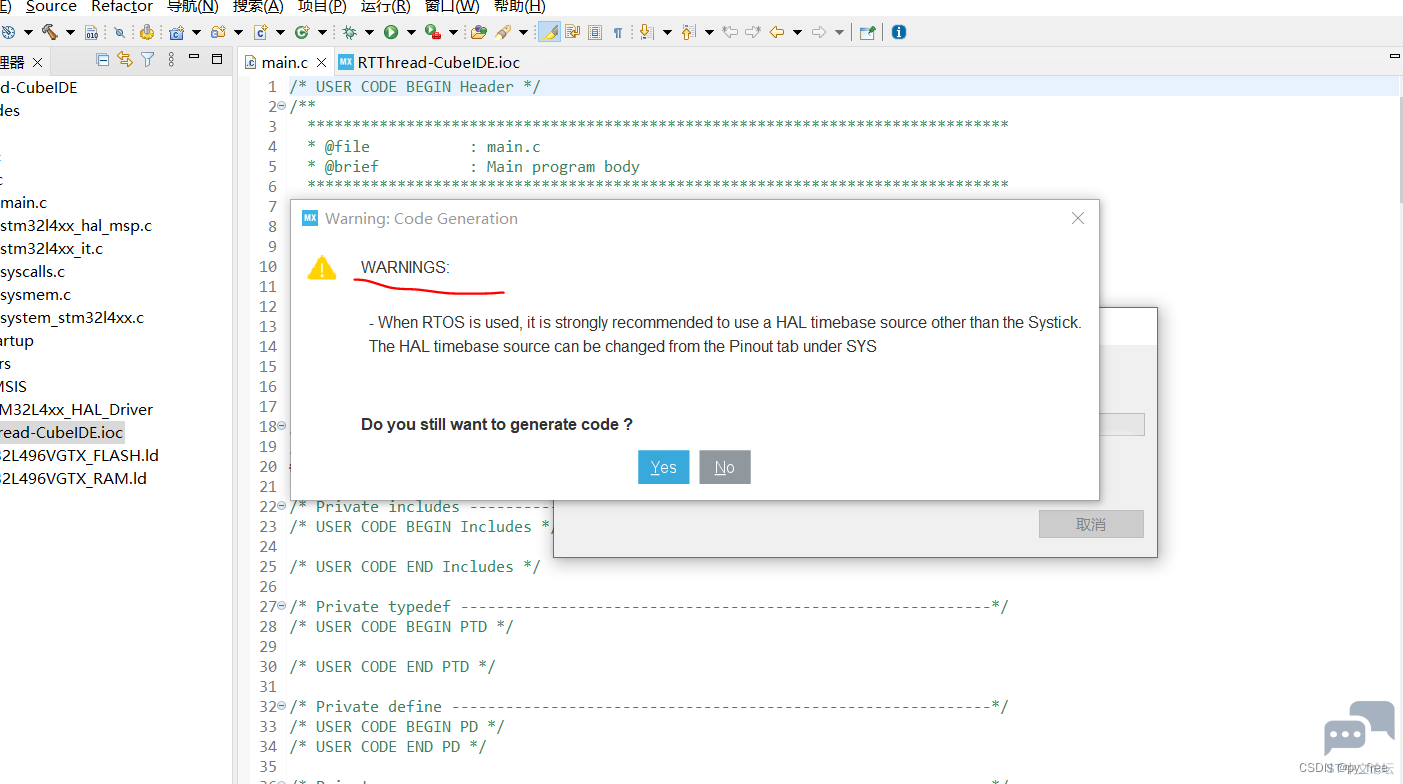

9 l3 l4 n  u4 G- t5 z$ j4 T$ c6 f         届时,会弹出告警信息,这是因为在stm32cubeMX配置FreeRTOS时,选择时钟源为SysTick会有提示警告。
& ^7 M( Z1 t! y; `2 y, R" Z& L/ Y4 x3 {6 S6 t& |3 G" M
, H- h( |) g3 K& q7 b, V; H8 u% C& o. j8 I2 S* [

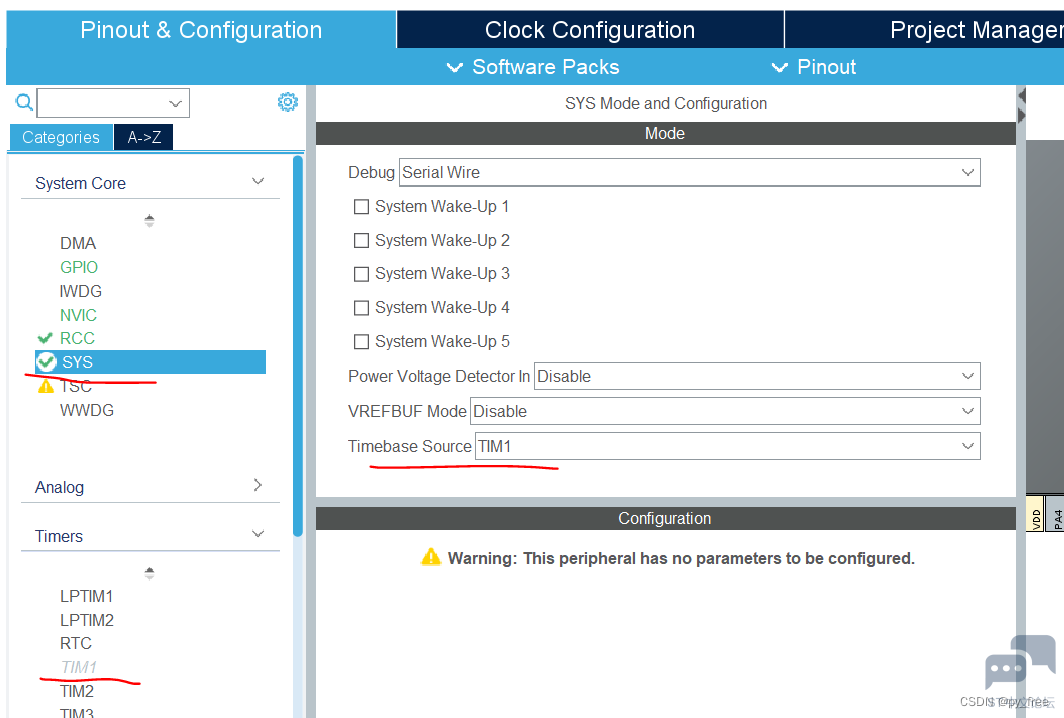

7 y& ~& }. i) e3 B         【5】SysTick以最低的中断优先级运行,因此,在执行此中断时,必须取消所有中断的屏蔽。虽然是告警信息,但为了安全起见,因此需要将SysTick替换为TIM比较好。回到cubeMx配置界面,选择TIM1为系统时钟,注意,选择了TIM1作为系统时钟后,TIM1被占用,变成灰色,不能在用作它途。" O1 N/ L0 a0 `* {+ B% [; B& a9 R

. a6 K. a/ D! ]; l
8 |6 \% A, G7 e, s% K
0 c) S9 X* h$ M
四、工程调整5 I8 B7 m6 c+ R+ x' t! R* C  [. V
        生成代码后,需要我们进行rt-thread调用,在main.c文件中添加rtthread.h:  m6 _; E7 F' Q' Y6 `

. {6 L6 l6 H" Z% X1 j$ J
% q9 C6 J9 h: }* ^7 C+ P* \1 l; K$ t3 t% ?% a5 [5 ~/ p: `: ^
         在主循环中,添加如下代码,简单调用rt_thread_mdelay(100)函数验证rtthread是否生效:
  g, `1 A! H6 H! Q- w. y
  1.   /* USER CODE BEGIN WHILE */
    " \( m* K# M, F
  2.   while (1)
    5 `- j9 a4 u3 `9 ^
  3.   {
    - B* T, \, U* F% O6 A3 ^
  4.           HAL_GPIO_WritePin(LED1_GPIO_Port,LED1_Pin,GPIO_PIN_RESET);
    0 I0 v8 ^# i9 S3 f  i0 t( v  X
  5.           rt_thread_mdelay(100);  R+ L8 L; d3 t/ t
  6.           HAL_GPIO_WritePin(LED1_GPIO_Port,LED1_Pin,GPIO_PIN_SET);
    3 v+ f3 u8 J& ?& w. b. u
  7.                     rt_thread_mdelay(100);
    ( V  Y: b- a* S1 n
  8.     /* USER CODE END WHILE */
复制代码
6 j% P4 ^$ I; Z, X. S
五、编译错误问题解决

" J% u6 X( j) P# K" h; S; m        【1】修改启动文件startup_stm32l496vgtx.s的 bl main 改为 bl entry(图片中第97行),更改此处使芯片在进入main之前启动rt-thread。
- ^0 @; U- {" p+ i; _( `5 \0 `
2 t* a: T8 a5 Q. T
, C' C* x+ _% R5 ]2 k) z4 m1 H3 r6 j( ?4 l, F

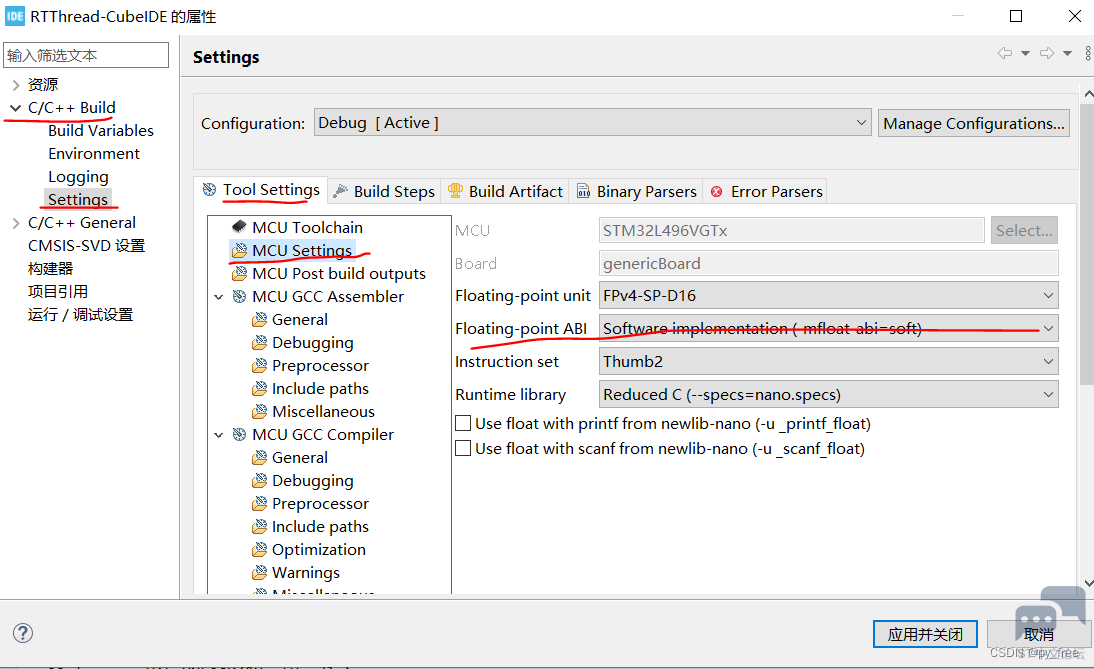

        【2】Properties --> C/C++ Build --> Settings --> Tool Settings --> MCU Setting中的Floating-point ABI改为Softwae,该选项可解决浮点相关的一个错误。* H6 h1 E2 {7 m, Q, a

! y5 f. u6 |9 \1 @. @( O- z
  H! ?3 G/ q+ N2 q$ j
5 g; e/ b& g+ `
0b41353313084616bce14a2a5f6e744a.png 7 b2 v6 m- d! `# J6 v
+ A3 D" r9 {- D1 g7 R

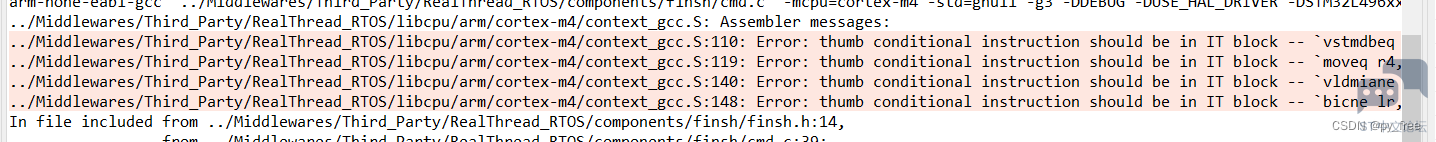

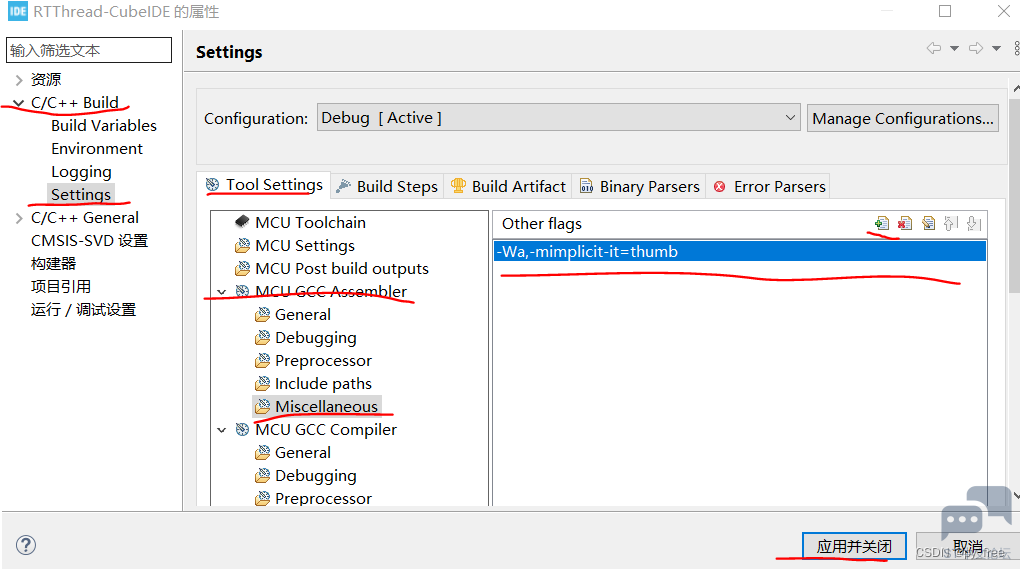

        【3】 调整Properties --> C/C++ Build --> Settings --> Tool Settings --> MCU GCC Assembler --> Misellaneous添加flags:-Wa,-mimplicit-it=thumb' |' Q: ^+ c. c6 r* ]

+ o9 B3 C$ X2 T# |' G# \
' D  H1 B/ K! N% X/ P; t, s5 l: z/ R( u
         【4】编译会出现usart找不到的报错,这是由于我们开启了console shell功能,因此需要配置串口支持。5 G3 [6 j3 o6 l  y* ~- o: F/ v; z
7 H3 R, l- M- _; o* x6 `- x1 W
7500fca47773451fa36c33f0d75523f8.png 5 o+ c! E( [$ e" j7 [3 G

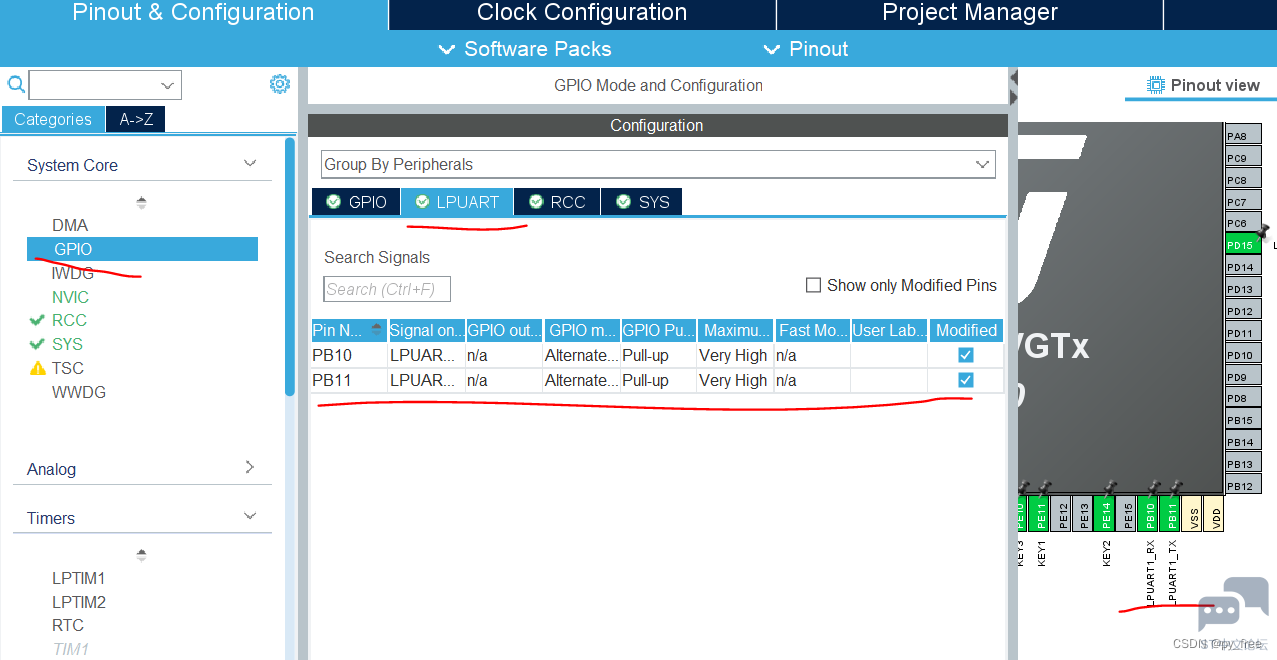

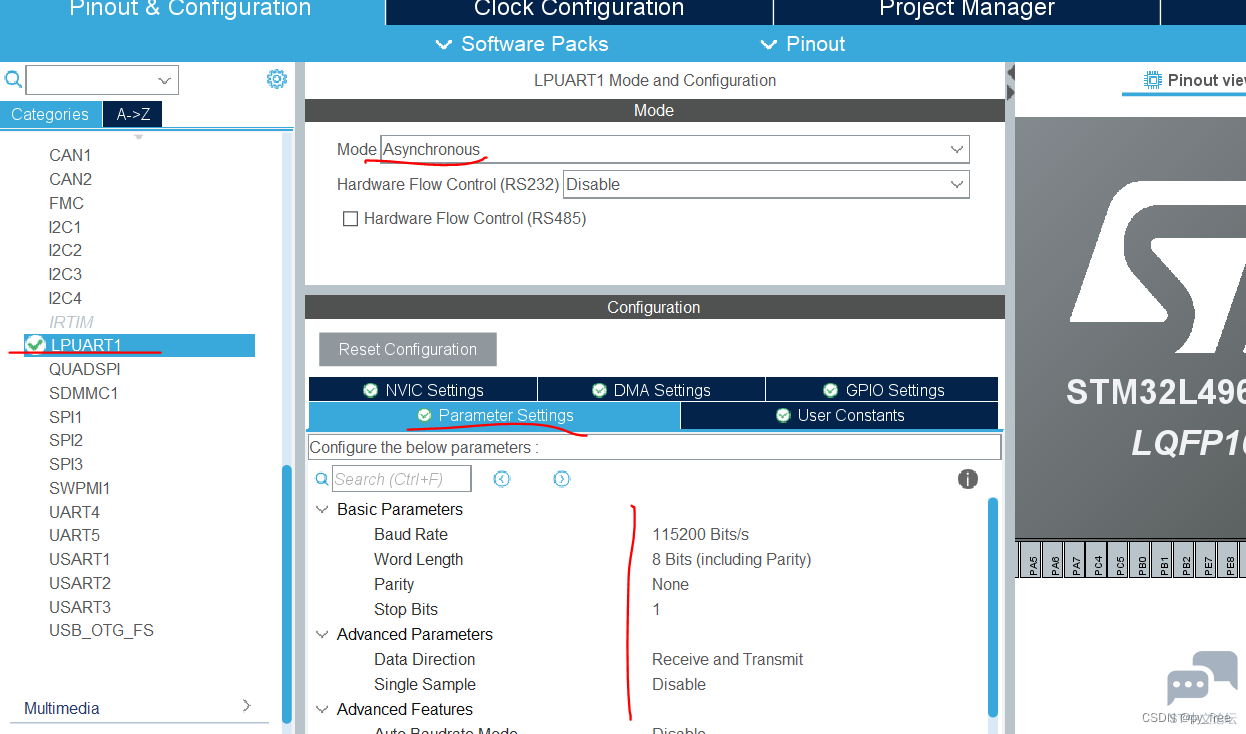

* z8 K( ~. Y# d* c& c         在cubeMx中,开启串口功能
1 ?$ g% q  k' |" @" F' C1 j' j8 A4 Q8 Z* f4 j: ~/ ^; o+ e0 y; V
6 X5 A/ v) M5 }

# R  N: o/ Q* ~) B: q4 [, x         按芯片原理图及引脚参数要求配置( f. |' K) d) j
/ k( G+ N  T* }: L% u; o% a) e
59c6dc812b764bc787ea211d17e4d1df.png 3 }) h. r8 N& b9 U1 f& Y
1 G0 [5 Y7 ?+ q+ R( F

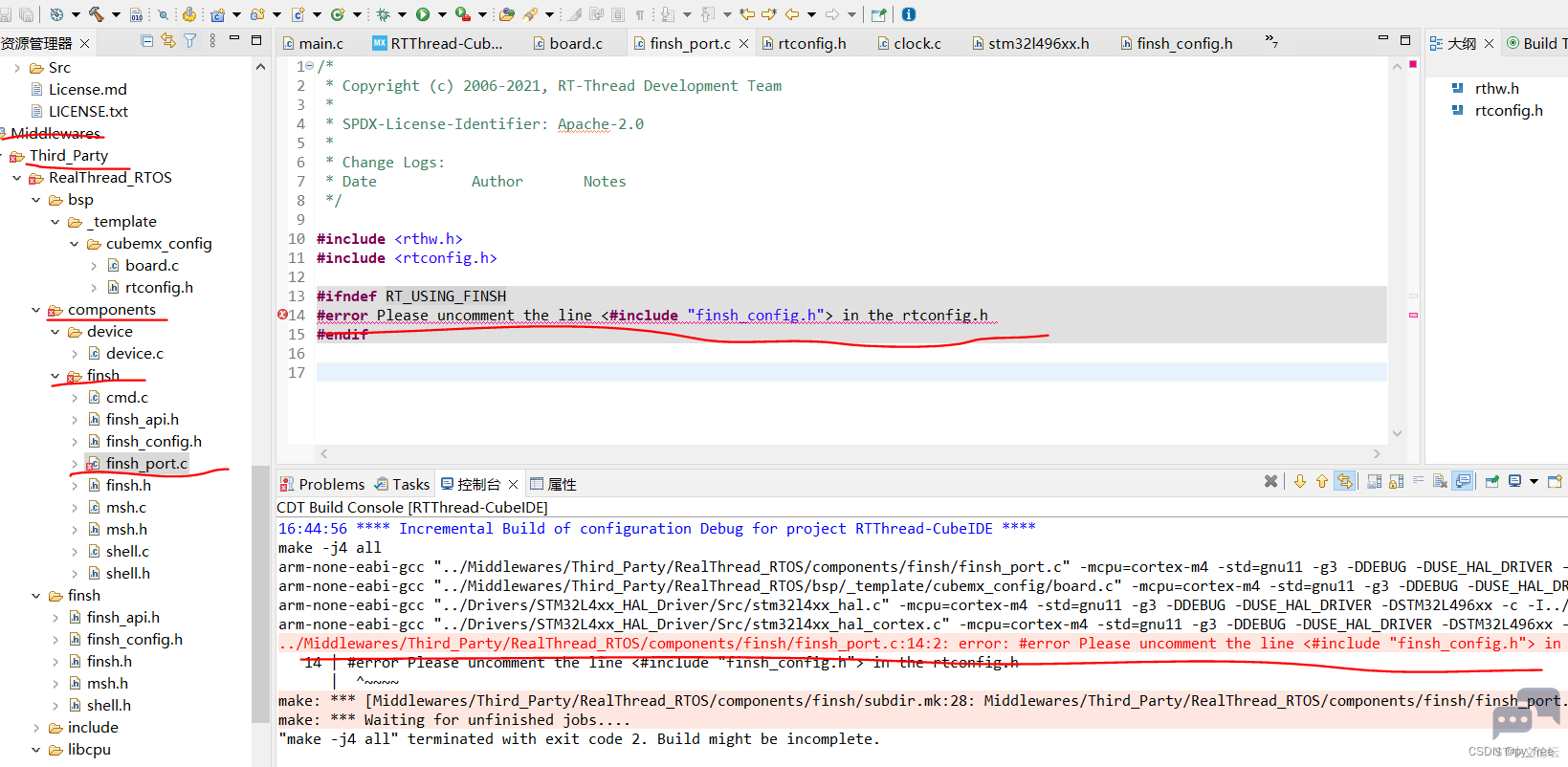

         【5】生成新代码后,再次编译,此时可能会出现以下报错,也是rtthread的console shell有关:4 w; l! D/ S# S; C
9 o/ P3 J8 P2 r& R3 a
! b) Y' E6 o/ `8 `" v
# D$ @3 M/ h+ t: W/ w

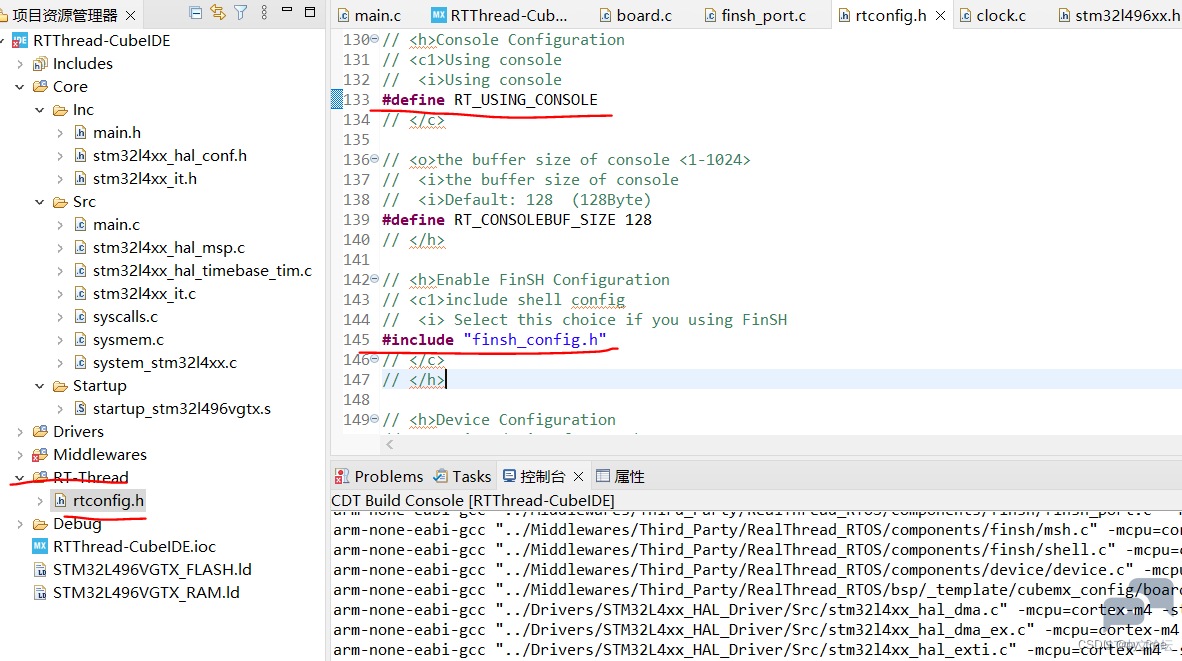

         这从字面意思是需要去rtconfig.h把“#include "finsh_config.h"”注释取消。9 q3 i' `% _; b0 g. x: W
9 e$ o! W0 J9 d$ |6 ?
7 t7 L( J( q: W# L5 `# X; D5 ~8 l4 \9 F

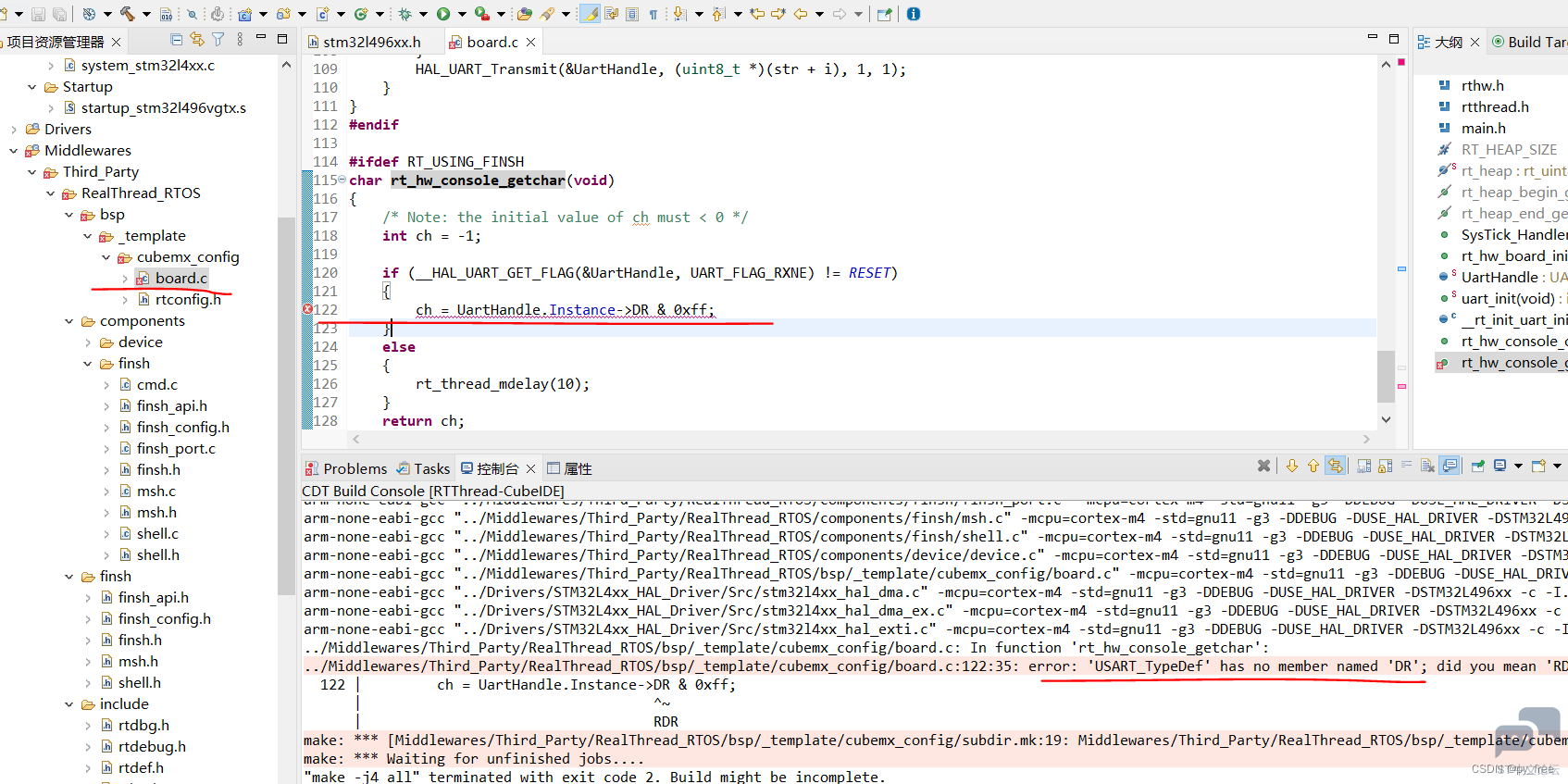

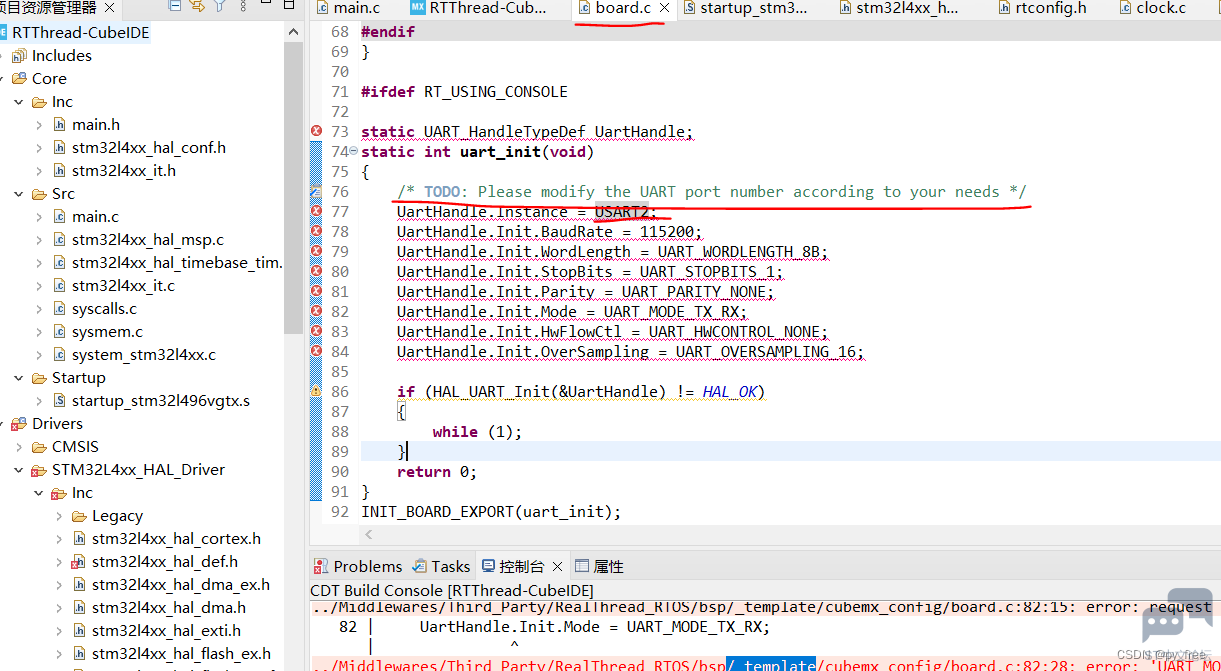

         【6】再次编译,下面这个错误问题应该是HAL库及RT-Thread支持版本跟进的问题3 y3 L& K9 t* F5 r! ~1 E
# k: P7 r/ o! N

' Y8 A6 u& K2 W6 Z& @* T* C
0 O/ T4 l! i8 U

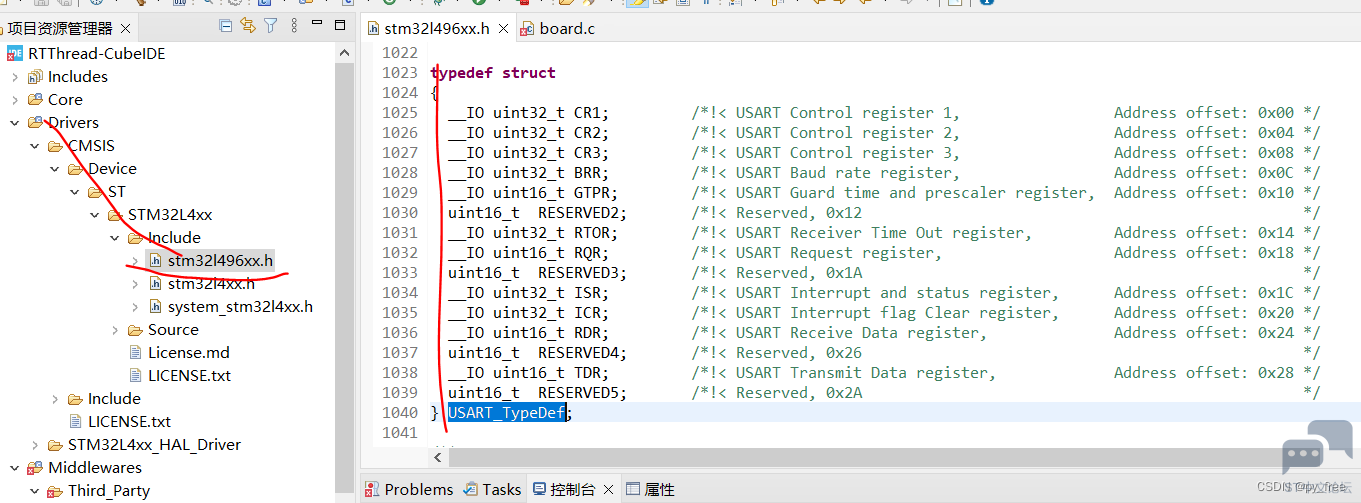

         本文所使用的STM32L496VGTX和CubeIDE版本引用的HAL库的USART_TypeDef定义已经没有了“DR字段”
- g* K( a3 ]4 b1 @5 N4 \, y* ~& C: [* C
df580eca68714696b702bdc06041d6c2.png 1 J& i; Y7 ~" L% F

1 w) h- d3 j1 u         该错误点的函数我从字面意思理解,暂时将其调整为如下,调整后编译通过:+ P+ _& e# ?2 i) {5 `1 m! D

; G( S8 z! @: K6 E+ Y! x: }! G7 O
! m  I! @; a, s8 U$ L. u. E3 i. R! Z; q1 z8 R- X/ \. P

) `6 \6 u9 t2 d& z8 @2 r 六、下载及测试

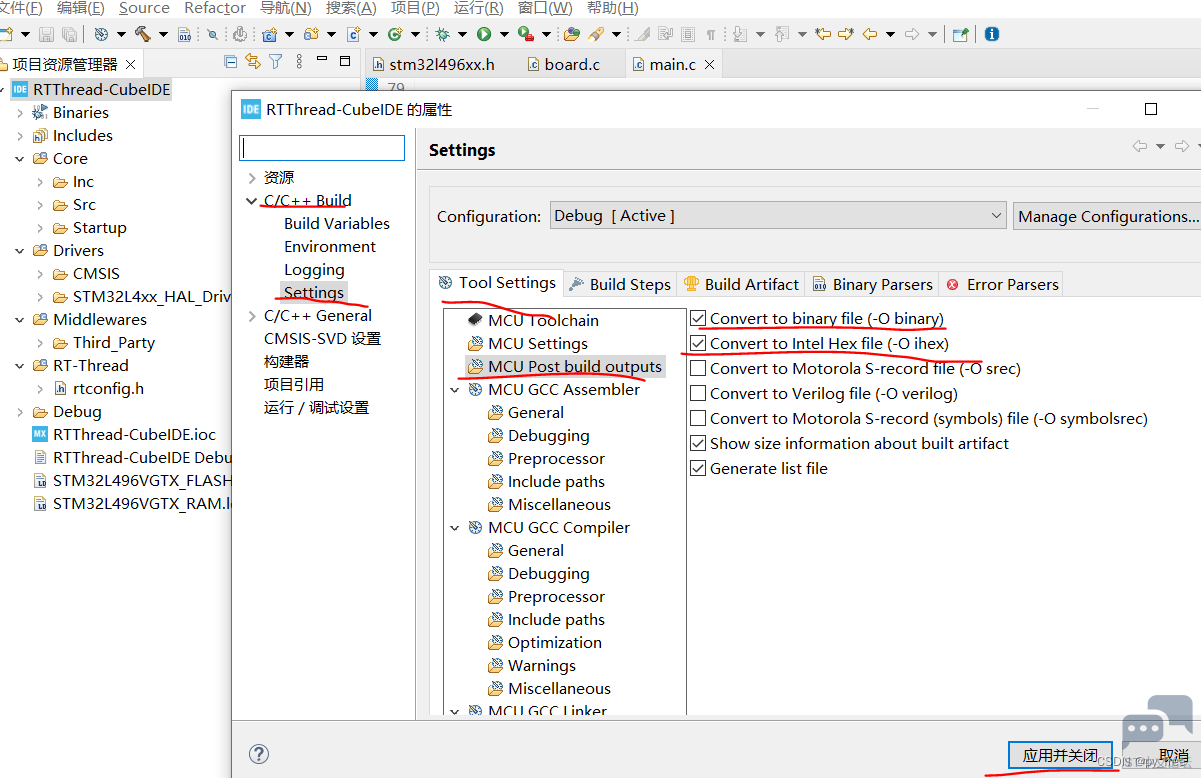

: K& N( y& r- _- c  @3 J        【1】设置CubeIDE对该项目的下载支持,右键项目,打开项目属性,选择程序编译输出选项。
/ A+ n# k/ g" }& |- ~: {8 B: u) f1 \; j
e814a199e52e42bd9ccb36816cca68c3.png   W: k5 O( a, T9 d
3 z# n/ x$ A4 B2 z1 {) T

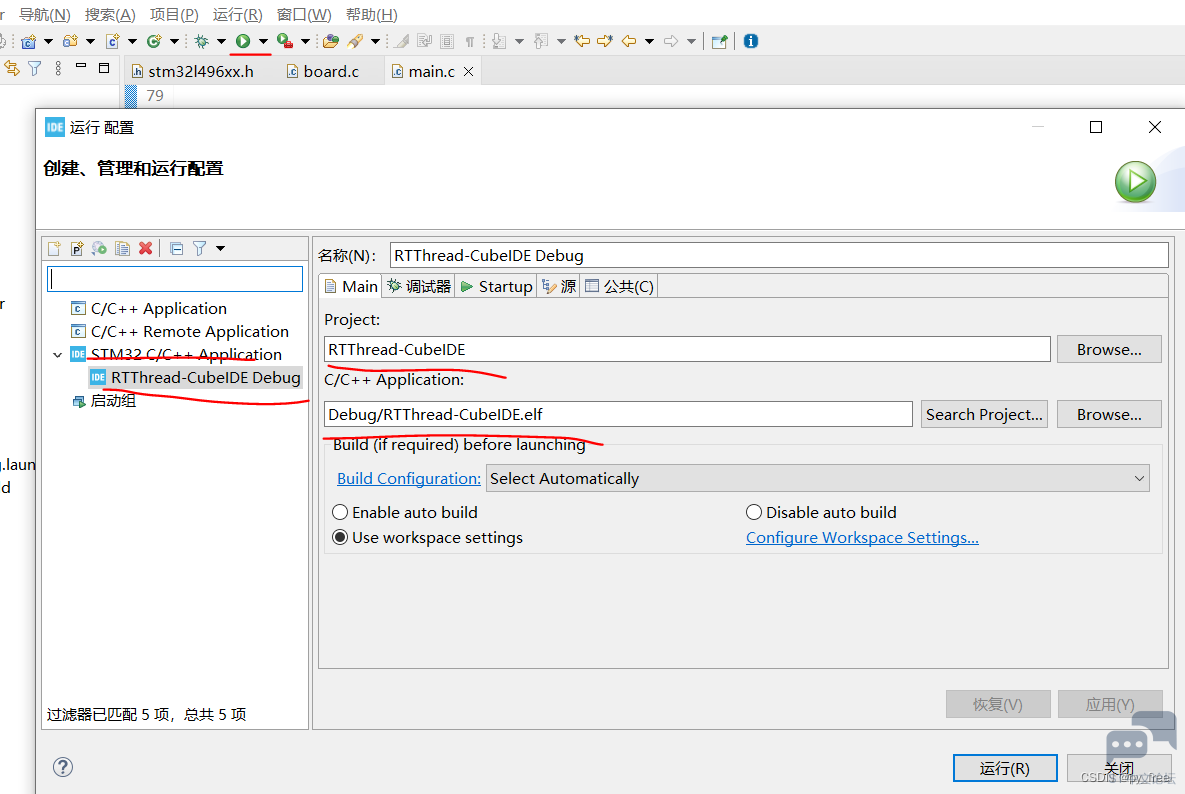

         【2】配置运行下载,点击运行按钮下拉列表选择运行配置,进入运行配置界面,配置程序运行加载信息如下图示例。
7 n- v& u8 B. y2 B5 s6 C# Z* X6 L; a. Z
eb78210453e249f59d18b61c85b59f8e.png 7 q' k5 n7 L# f1 z  V/ \; j

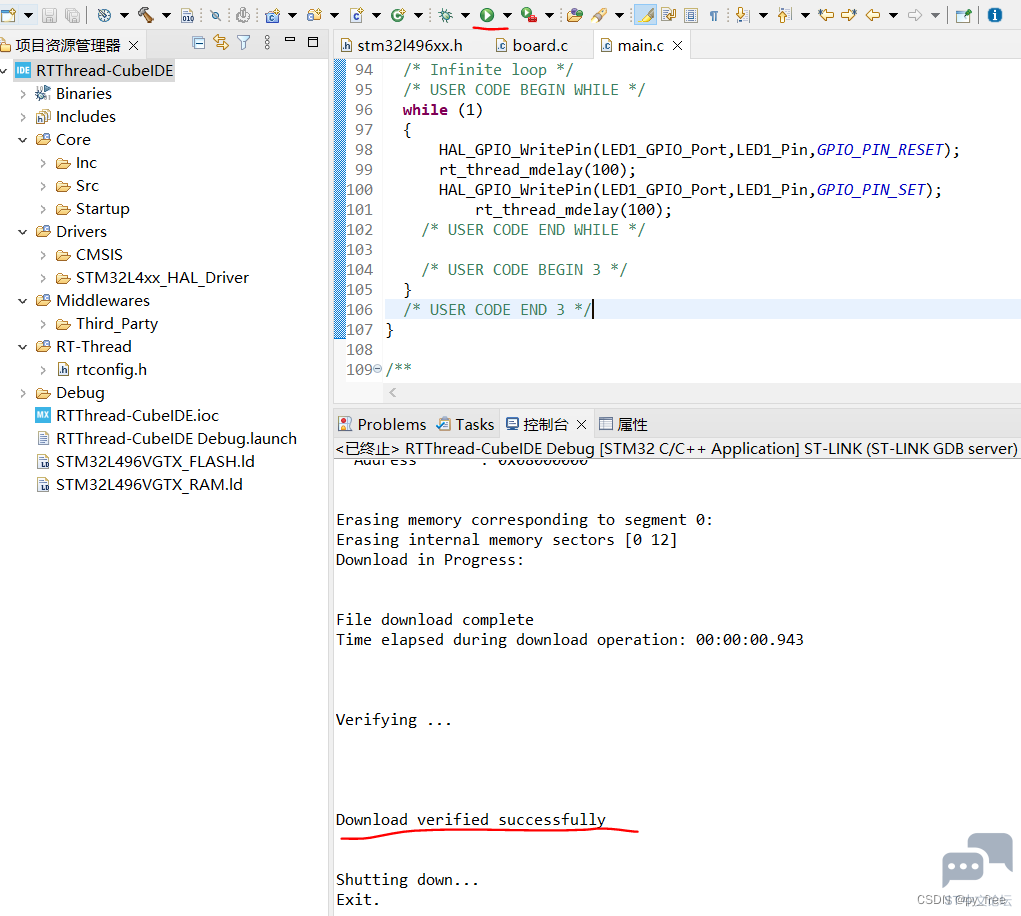

& Y7 d2 {! A1 G9 J; H, M2 x. r         【3】点击运行,程序顺利下载到STM32L496VGTX板上,闪灯程序正常运作。
( L* o" Y* C6 s- y: ]1 @8 ]# W
53ebf31231e2421da343c636ef50ba0b.png # i. M' J1 M/ e5 m* b* P) m- ~
/ t' F; n* U, [1 Q! a) R4 a

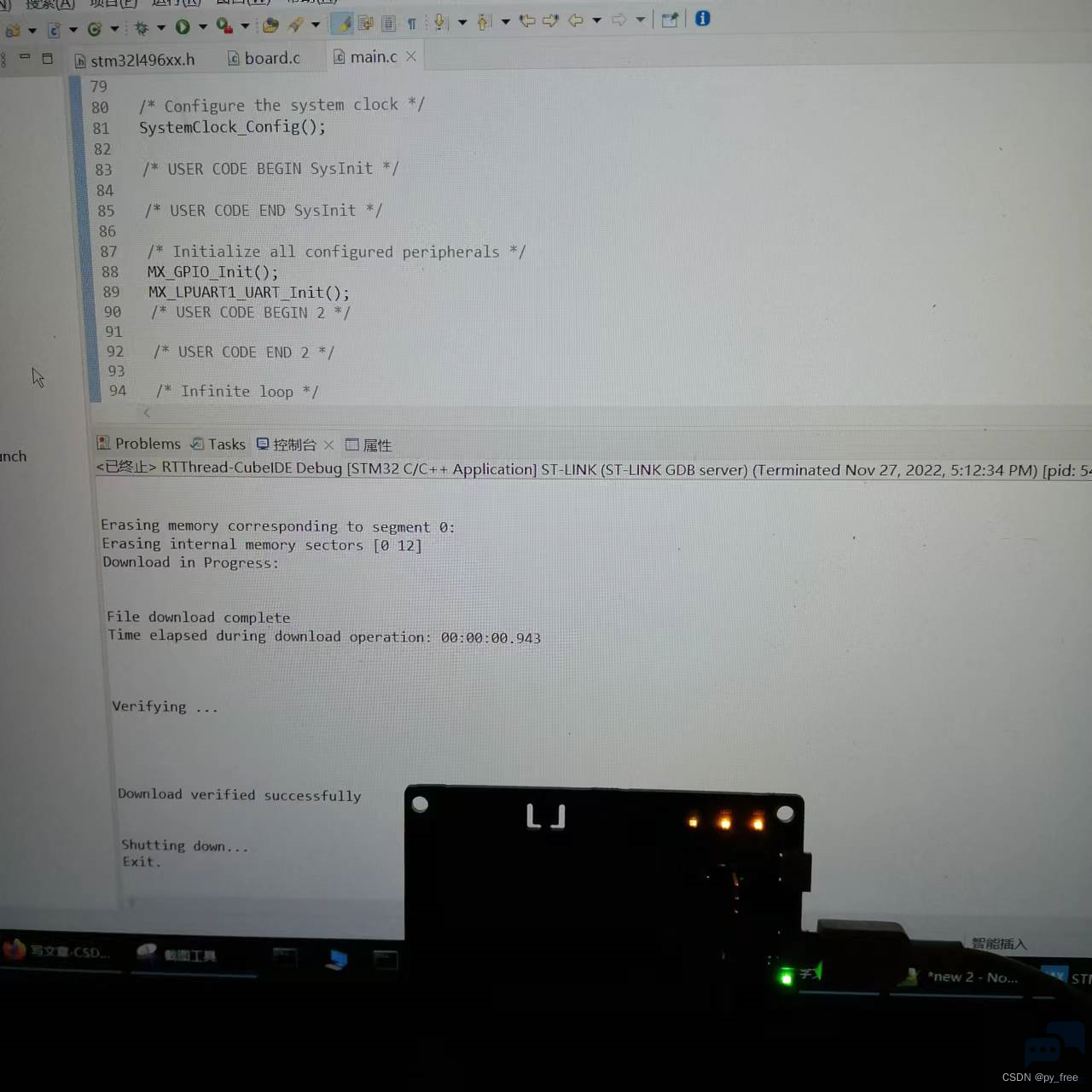

         程序效果:
) ~) j$ c! a5 G8 B9 q. l3 l- I, @; a+ i. ?- \3 r0 v: X# |5 _& {0 H
% {4 e. D% W, T5 x% j
) H& ], l5 d0 x6 a' ?4 B: T
————————————————4 A. E6 M4 D% @, j- ]: u9 Z1 I: s
版权声明:py_free-物联智能' P: @9 S  z( P
如有侵权请联系删除1 {9 V& |  y" Q

) y# W  m% [. N3 g1 H* @) B# P# N$ T9 Z( g. V% Q( s

% e" [. ~/ v: P& E
赞 收藏 评论1 发布时间:2023-4-6 23:21

举报

1个回答
lugl 回答时间:2023-4-7 09:36:51

我下macos下面做了很多次,还是放弃了,错误太多了,处理起来太麻烦了。
