概述

    本章主要讲解通过STM32CUBEMX 生成代码，使用STM32CUBEIDE进行代码编写。

生成例程
8 b) ~# l; ~, |7 w" r! S7 O

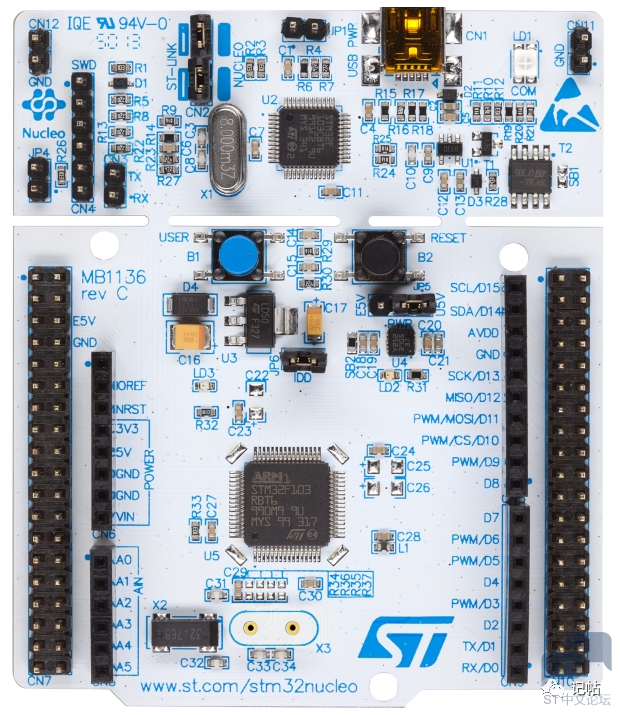

   使用STM32CUBEMX生成例程，这里使用NUCLEO-F103RB开发板。

7 m  J2 }7 H+ E  o' {: }7 e) w$ i- t6 @

6 U; q3 y, u# F( j7 ^4 J8 K

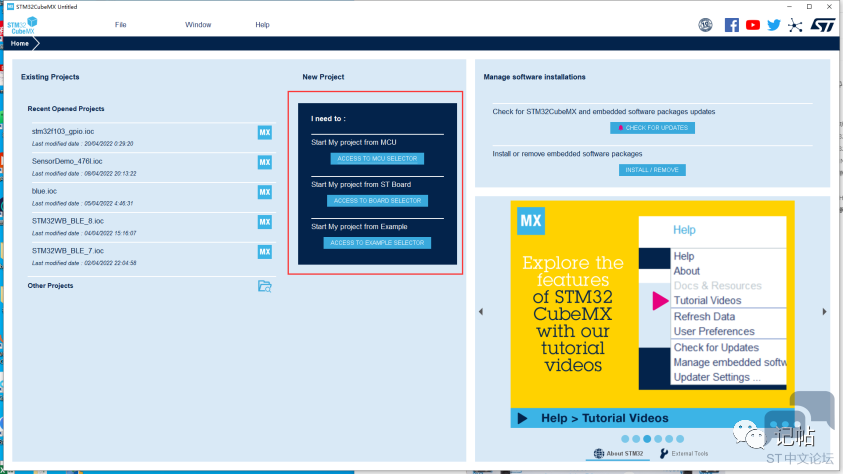

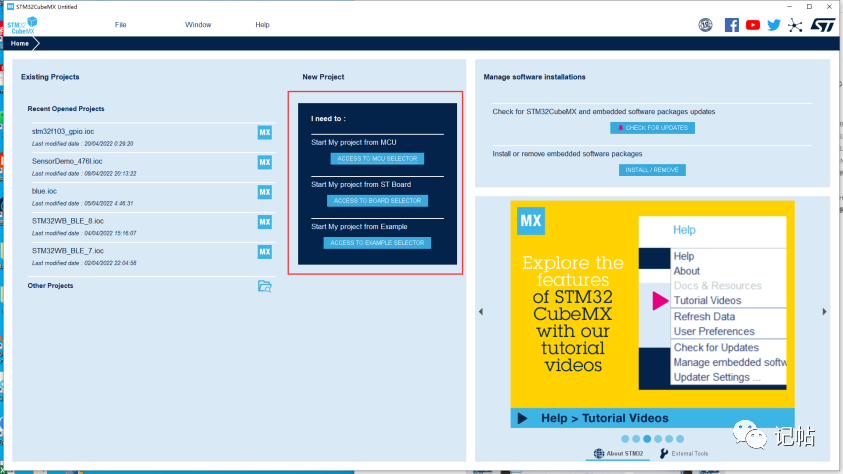

新建一个工程，这里有3种新建工程方式。

● 基于MCU新建工程

● 基于ST模块新建工程

● 基于案例新建工程

8 j3 i9 Y" W$ D

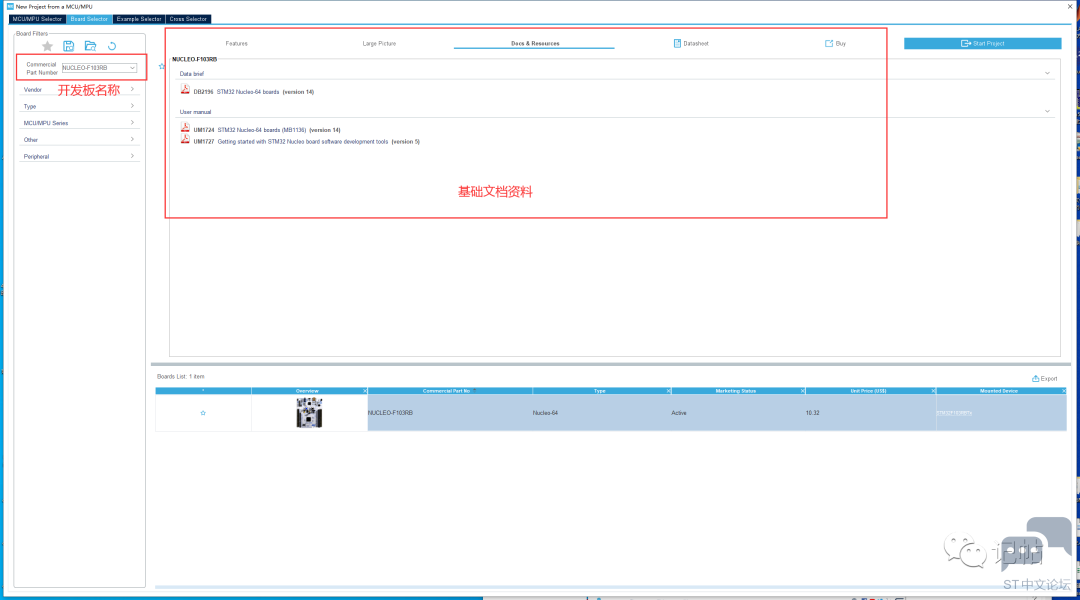

    创建时候，可以查看开发板或者芯片的基础资料。

) G$ A: R, r4 y; ]3 u4 M/ m! E" M

; @8 q8 n$ j; g8 j

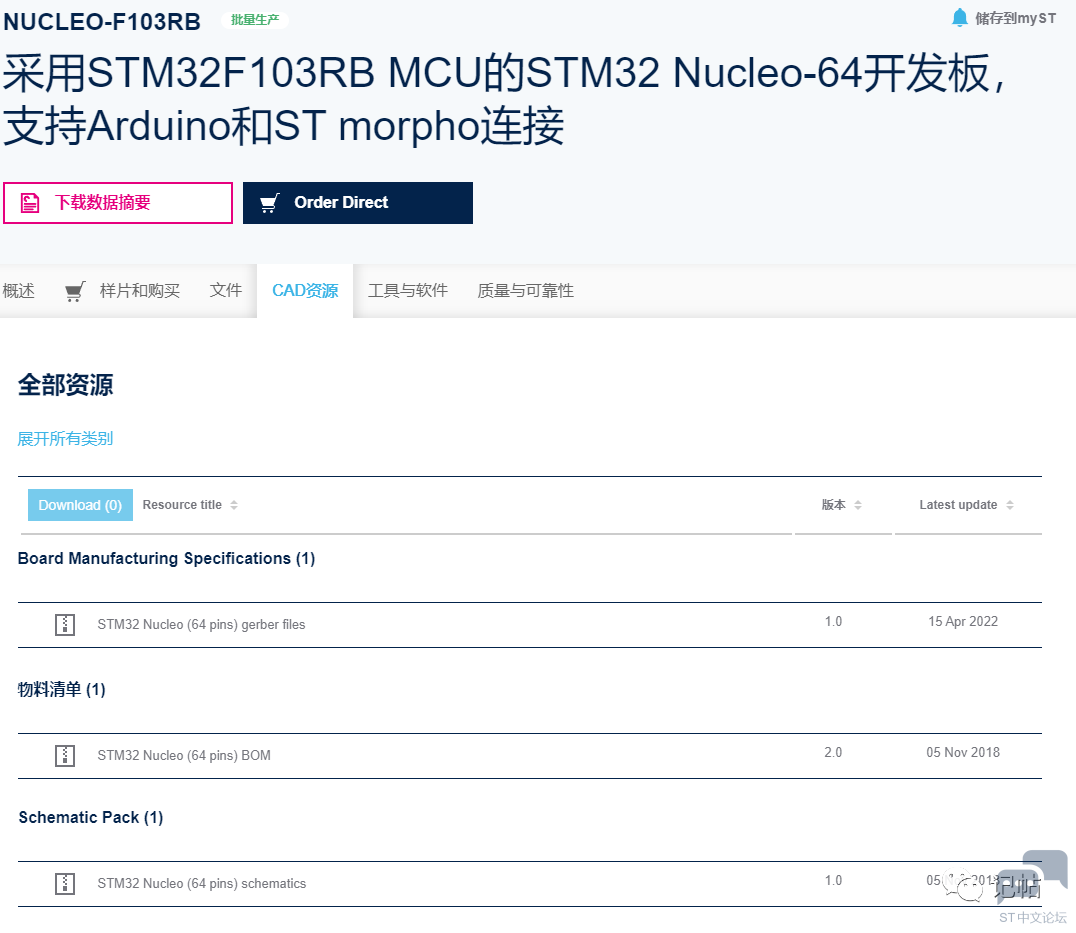

    或者查看ST官网,有资料进行下载。

2 T+ f* w# L2 T& X! z

% f( J; D; |: _1 \查看HAL库手册
$ {2 E5 j; _" ^2 ^

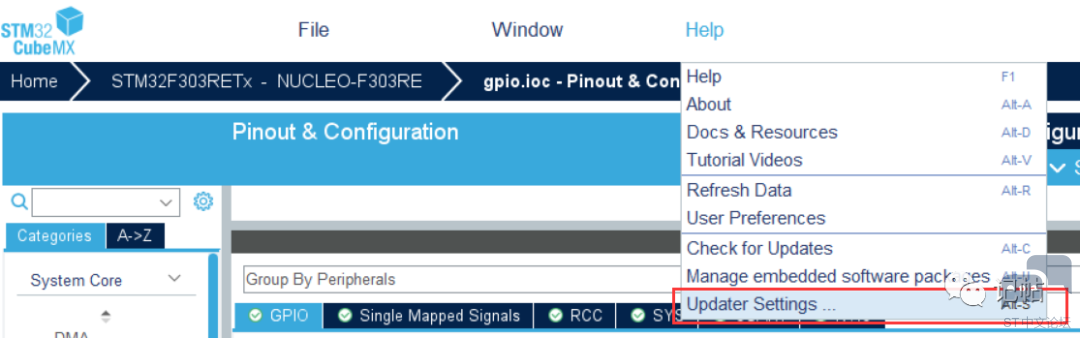

    点击Help->Updater Setting

  f- K; u) \  R% A

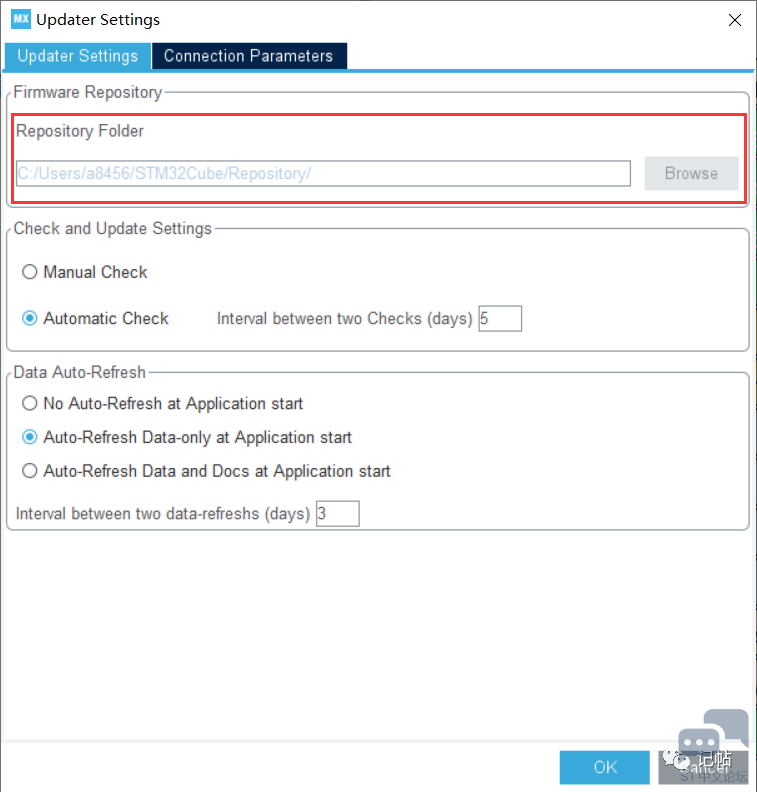

    可以查看到目录。

" |0 b2 q/ u" g+ H

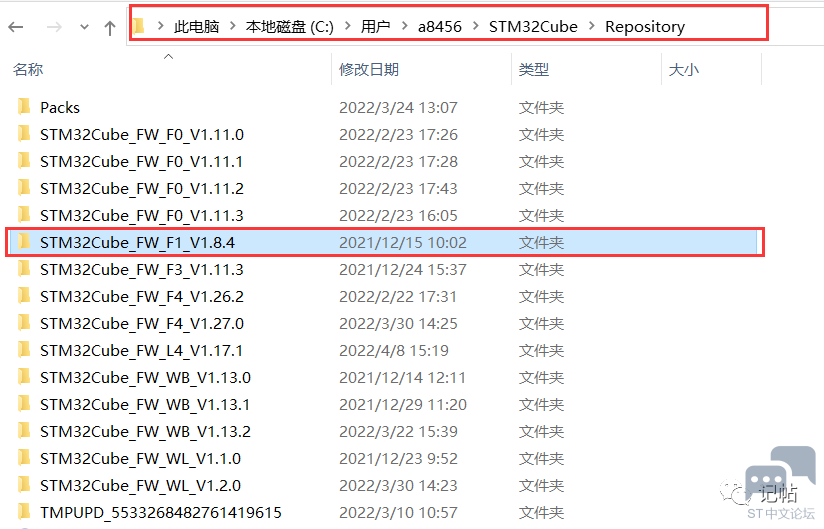

    在该目录下可以查看到许多不同的包，以STM32F103为例，该说明文档在STM32Cube_FW_F1下。

$ t. ~- Q5 ]; Y. `5 D+ R

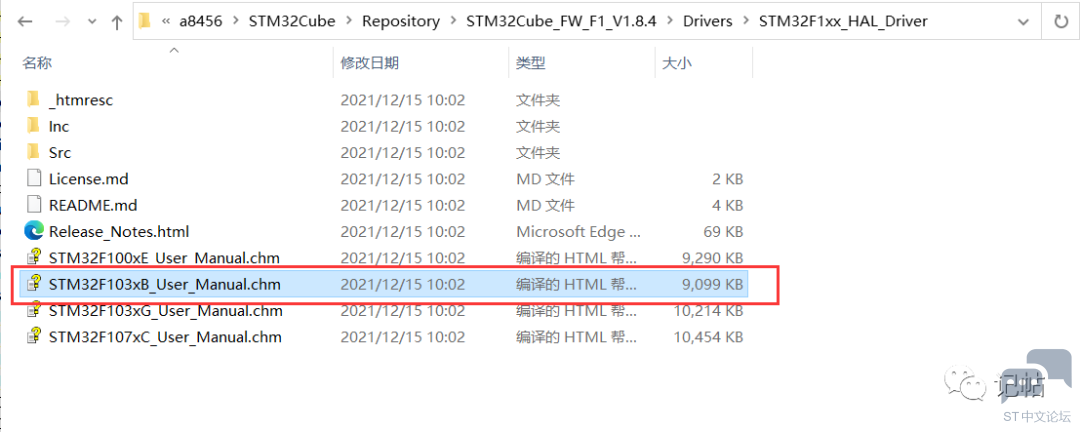

    进入Drivers\STM32F1xx_HAL_Driver中，可以查看到芯片对应的HAL库文档。

: d. x3 v* T% M* ?+ R

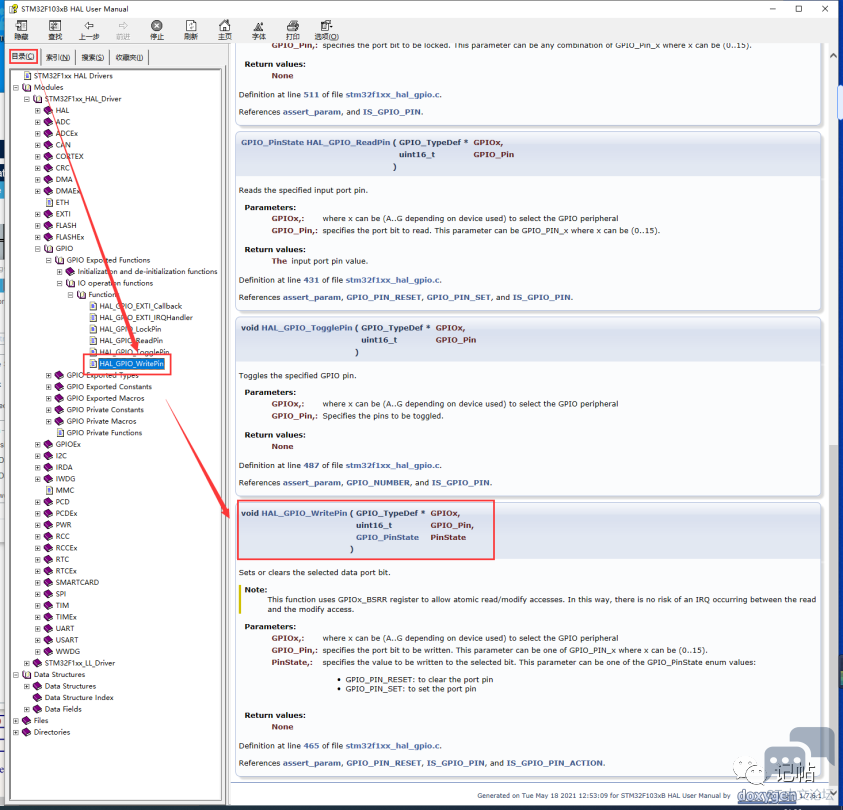

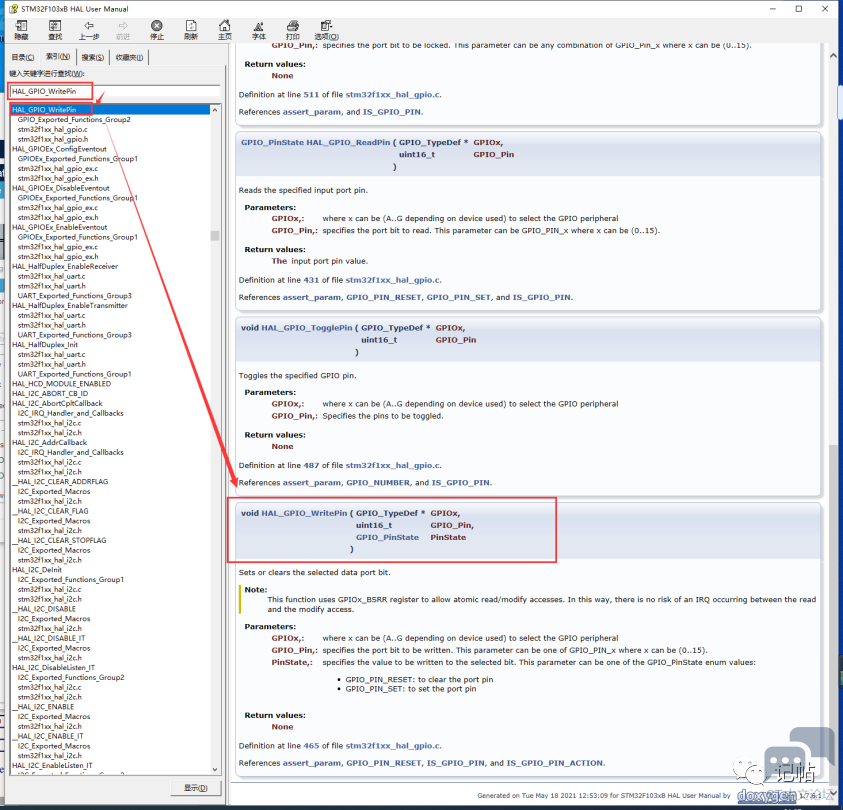

    以 HAL_GPIO_WritePin函数为例，可以通过目录进行查找。

$ z3 O* L' X) B5 `, T. m

    也可以在索引中直接进行搜索。

生成案例
( _6 Q; F7 u+ W0 t

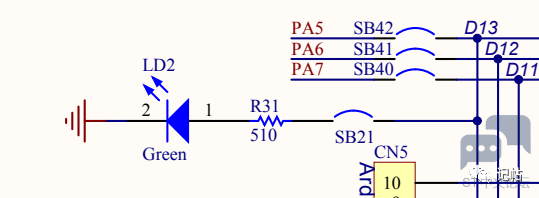

    查看开发板资料，可以看到LD2的LED由PA5管脚进行控制。

) L4 K6 y) C% |. C( l0 ~' e

  o( T* W( C" d$ S  z

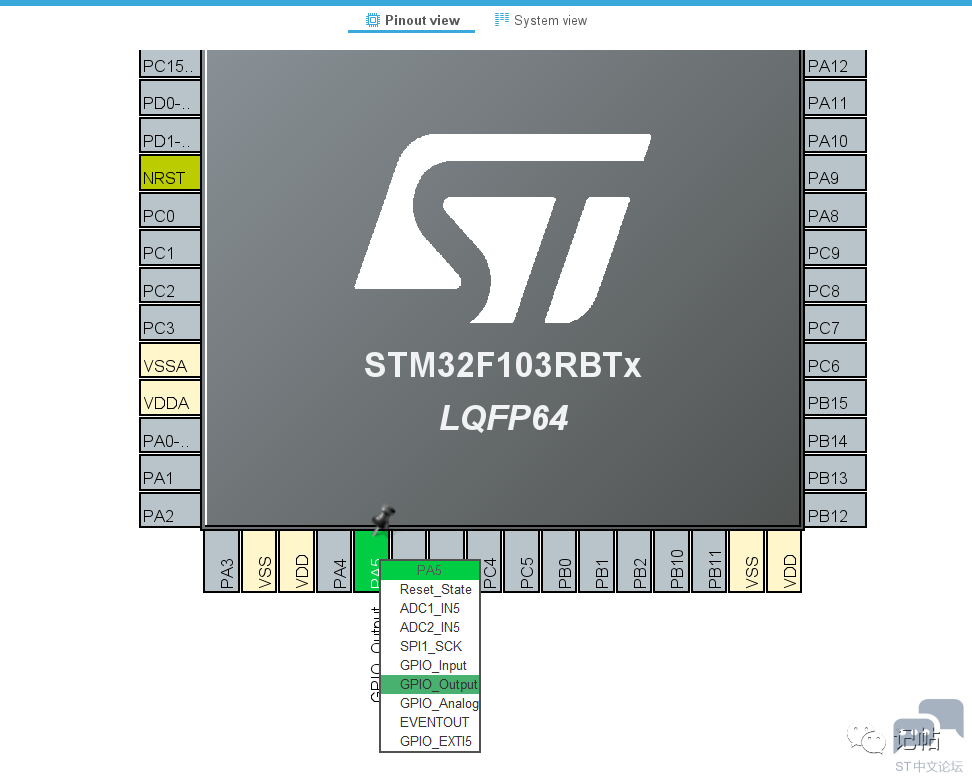

    配置PA5为输出IO口。

5 ^5 s) o1 f' M$ b/ G2 Q% Z

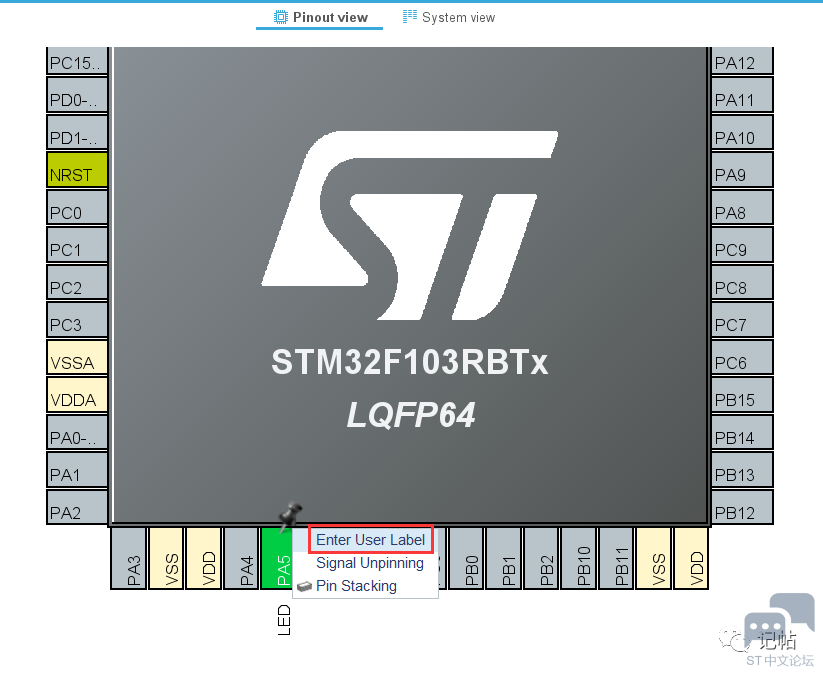

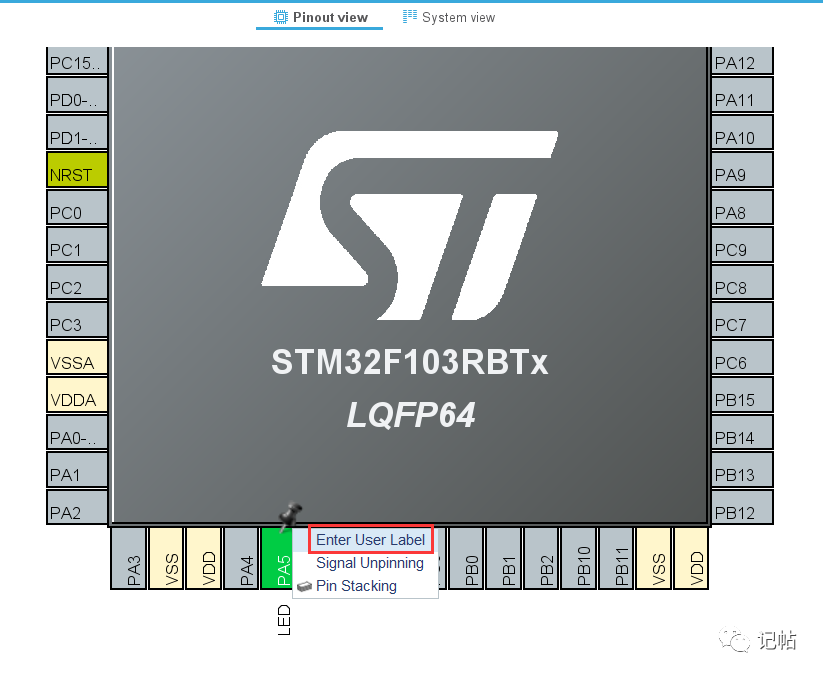

    也可以定义IO口为自己喜欢的名字。

3 T+ o" T' Q2 w" {# V* D* y* S

工程设置
( N$ W  u5 m: A' y- a& i3 ?

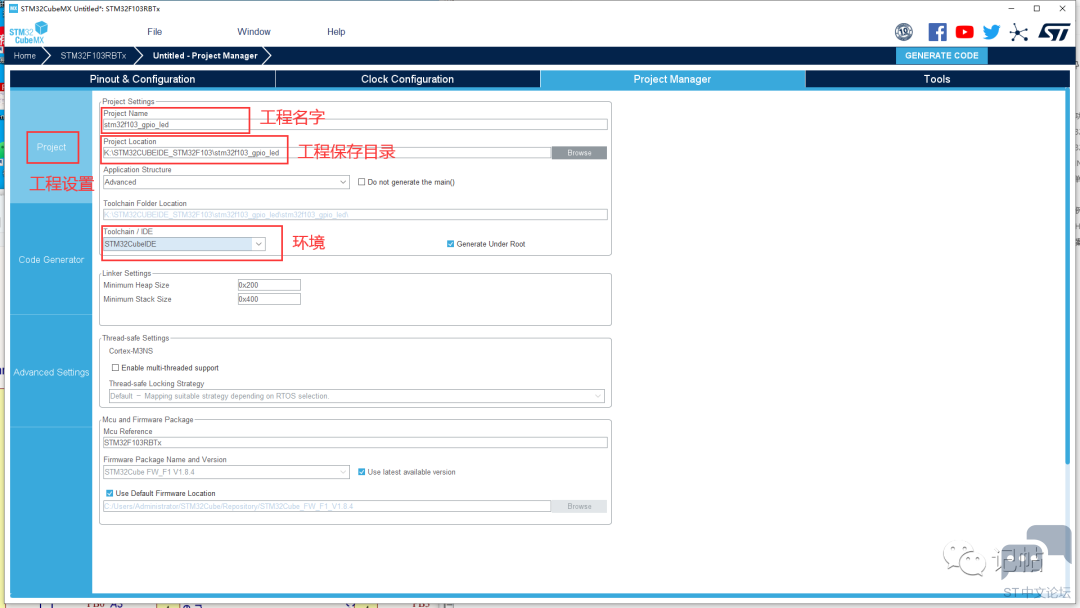

    配置工程名称和路径。

: s$ Q" w' {! G3 O5 a' p

; G3 L9 W$ D: p, U

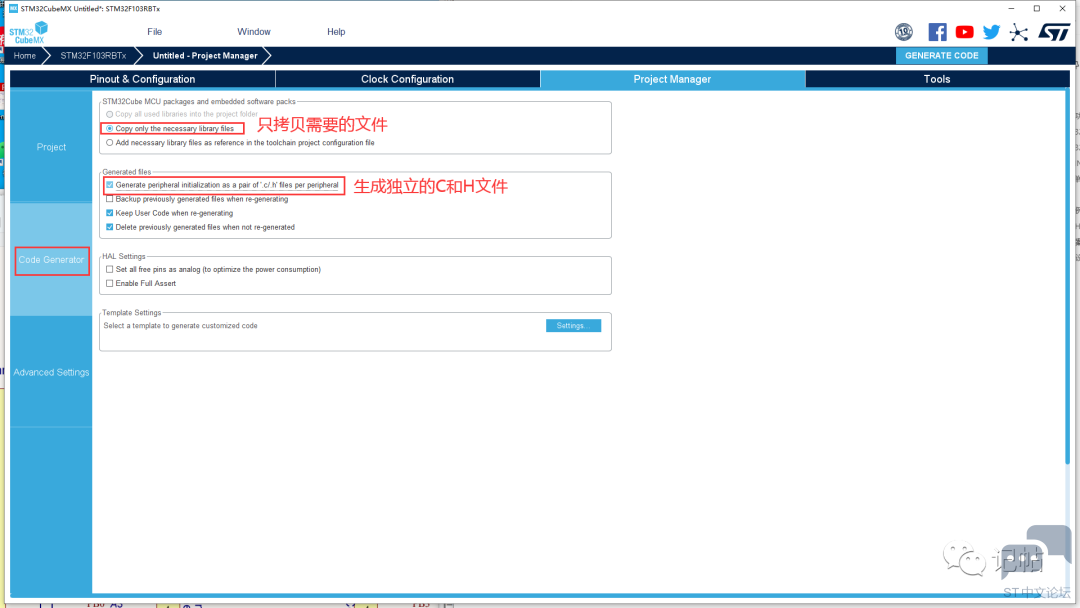

    工程文件设置。

1 d0 U: T$ p+ M# u

    配置完毕点击GENERATE CODE。

# L" Q0 S  N" ^& F代码
% Q) K# A* Y9 t3 @7 p( x

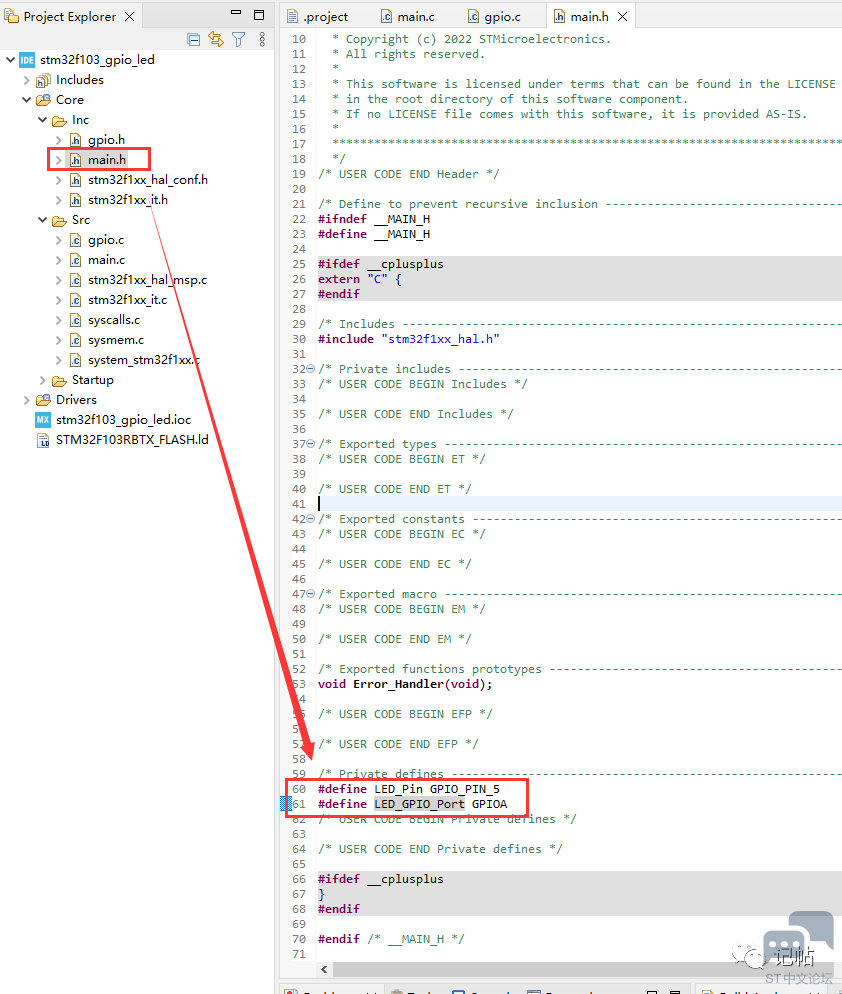

    在inc文件夹中的main.h中，可以看到刚刚的PA5声明已经写入。

    在主循环中加入灯闪烁的代码。

1.   /* USER CODE BEGIN WHILE */
   ' H& e7 D  t1 _; N% m* \" m' v
2.   while (1)

3.   {
   + h8 [1 C3 w$ l% D/ R3 w  Y& s
4.     /* USER CODE END WHILE */
   5 I, ?, F! k0 }' J2 M4 w3 S
5.
   # j5 i1 x" D) H: a9 A# Z
6.     /* USER CODE BEGIN 3 */

7.     HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_RESET);
   8 W2 J( p7 ^) V+ \& F  m
8.     HAL_Delay(100);
   1 `  \, G. o: q* K
9.     HAL_GPIO_WritePin(LED_GPIO_Port, LED_Pin, GPIO_PIN_RESET);
   . v. B; ^9 j" w: Q8 N4 O
10.     HAL_Delay(100);

11.   }
    3 G# Z" l- }, t# a) ^
12.   /* USER CODE END 3 */

复制代码

. q! j, e  t% y5 _$ a0 g

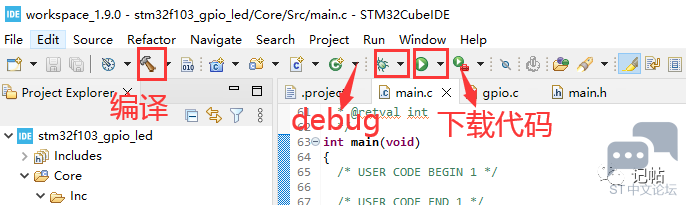

    主要使用的按键如下，后续会讲解如何编译调试。
