1.什么是过采样 . s! X8 n. q# T) G8 T 过采样技术是一种以牺牲采样速度来提高ADC分辨率的技术。部分STM32单片机是支持硬件过采样的,如STM32G0系列。通过过采样,可以将12位的ADC提升到16位,非常实用。( f- B& @6 d' F

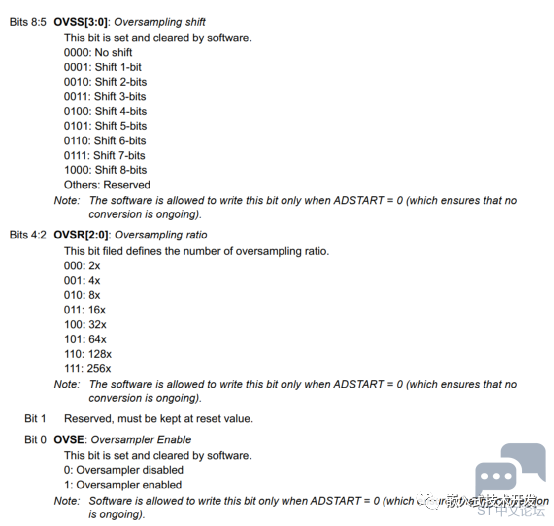

/ c8 p5 Q4 R5 W/ Q+ n" _ 根据过采样技术,每提高1位ADC分辨率,需要增加4倍的采样率。也就是说1次采样是12Bit,4次是13Bit,16次是14Bit,64次是15Bit,256次是16Bit,如果要更高分辨率,那么STM32的硬件过采样就无能为力了。8 I' G& Q: @2 a* t 过采样主要通过配置ADC_SMPR寄存器的下面几位即可实现,配置移位位数、过采样倍数以及使能位。如下:3 T" j* q" L6 t2 i0 Y0 W 1 f1 {2 l% M! G% |8 r @

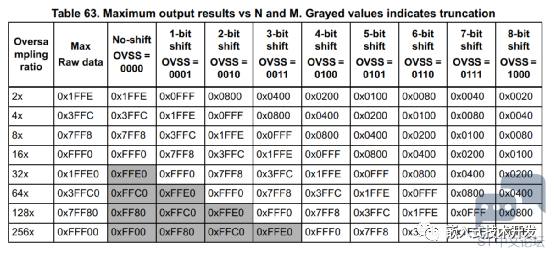

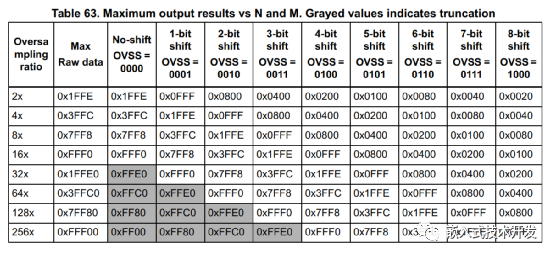

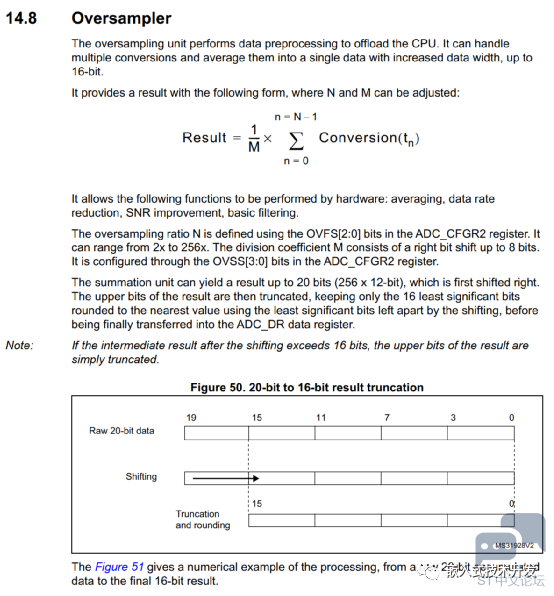

7 D# i/ [+ t) E* U& F, J 最大可配置为256倍过采样,实现16位分辨率。当采用256倍过采样时,得到的结果是20位的,但ADC_DR寄存器是16位的,所以此时必须右移4位才行。如下图:6 w& r$ Y s3 f; j

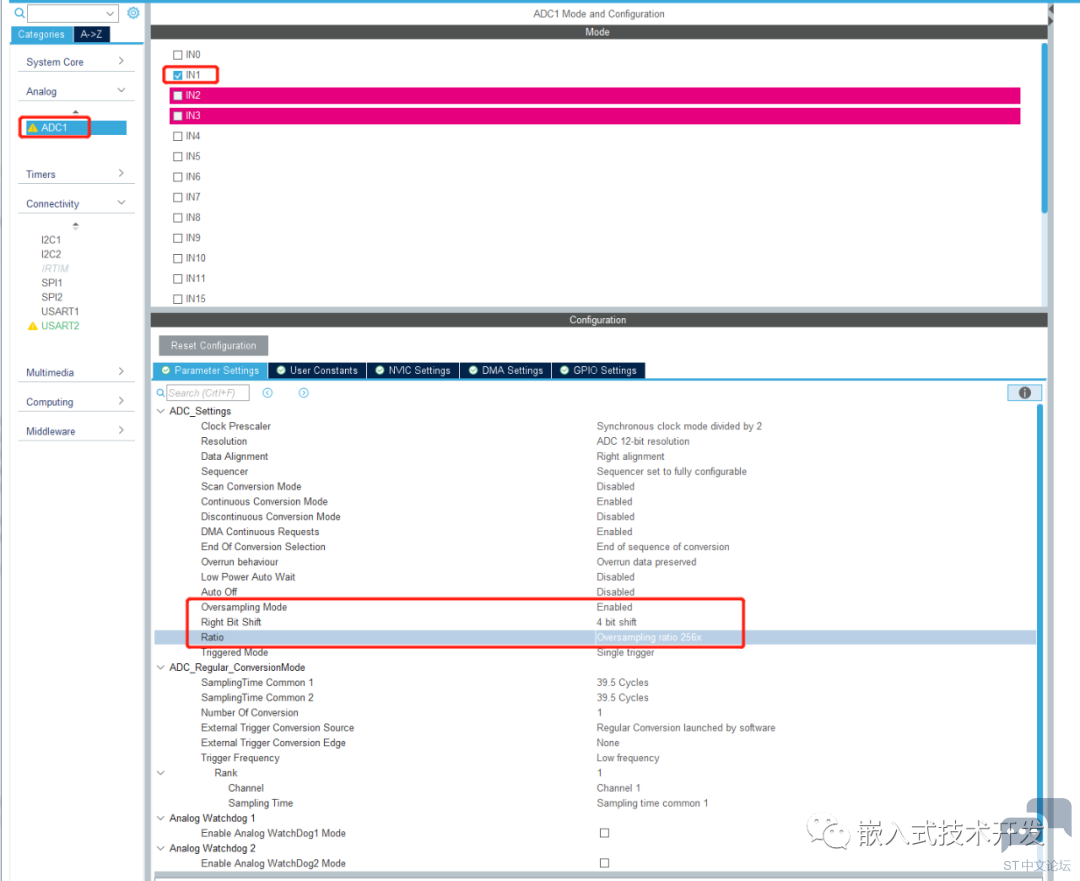

2.STM32CubeMX配置* J8 m3 e8 Z! R( e V* ] 6 @, j' c* ?7 h9 f ADC配置如下,使能了一个通道,打开DMA和连续采样。使能过采样,右移4位,256倍过采样。这样就可以直接当作16位ADC来用了。* F' E P( o1 A; P- v# W+ Z 4 z5 Y- U2 i! s8 i! H/ I6 e) F
生成代码后,输入2.5V的电压,进行采样测试,程序如下:

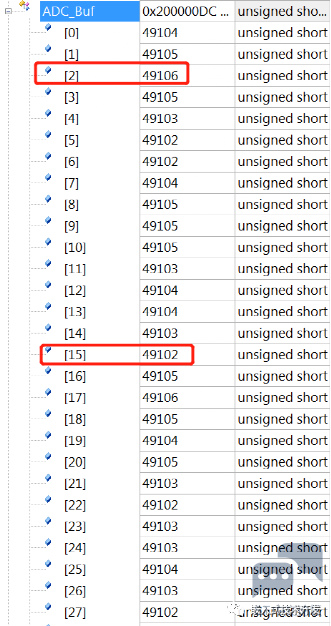

采样结果如下,可以看到,有最大4个字的跳动。当然这也跟硬件的布局布线等设计有关系。测试使用的开发板,效果不是特别好,但过采样对于提升分辨率还是有用的。 2 x5 F! s! p3 U
% B; x, c3 N& n9 y! ~7 Y% H 如果再对结果进去求平均值,可以进一步提升分辨率,结果如下,基本上只有1个字的跳动。7 x6 R& R/ F( K( B( e " L9 o3 i, d: b8 q0 p& P7 {5 h7 T; q
———————————————— 版权声明:天外飞仙CUG! z' V4 ?. K t7 j9 w 如有侵权请联系删除! r) c2 m, h8 R$ h" I 0 ] g; d- o7 J& X 8 ^0 H1 v6 n$ G+ n$ O ; z' g' H) G% p" u |
