最近学习，发现需要总结一下模拟iic的gpio配置，相信你懂得，但是最好还是需要理解清楚。

' c9 f5 J! f: r& y2 |/ M$ Y' M对于HAL库的使用者来说，配置只需要选中使用的io口就行了，以下主要是针对标准库写的。
( _$ y* H# ^" c: {: l3 V3 y
8 f3 m# n( o( Q9 t1.初始化GPIO
8 f" Z2 s5 c6 {9 f. C

1. void IIC_Init(void)

2. {
   6 I- |8 z" A5 I& o4 V& @
3.         GPIO_InitTypeDef GPIO_InitStructure;
   5 L' g; ]: V! t) l( w
4.         RCC_APB2PeriphClockCmd(        RCC_APB2Periph_GPIOB, ENABLE );        //使能GPIOB时钟
     ?( F7 \0 \9 c- K% ?- e7 ?& z
5.
   0 |  J4 H6 o6 j& x3 j- _
6.         GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6|GPIO_Pin_7;
   6 c1 Q) {: N" r8 e" j" h3 Z& A
7.         GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP ;   /*推挽输出,也可以配置为开漏输出，其实、常用后者，此处配置与后面的IO口方向对应。*/

8.         GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
   # i8 j( l2 J$ A
9.         GPIO_Init(GPIOB, &GPIO_InitStructure);
   4 y; z, m$ f" X; I/ C9 \/ a
10.         GPIO_SetBits(GPIOB,GPIO_Pin_6|GPIO_Pin_7);         //PB6,PB7 输出高
    1 A9 S: e  _1 V
11. }

复制代码

2.IIC的io口方向设置

1. //IO方向设置
   . r  N  A; k* d% w! U2 X
2. #define SDA_IN()  {GPIOB->CRL&=0X0FFFFFFF;GPIOB->CRL|=(u32)8<<28;}

3. #define SDA_OUT() {GPIOB->CRL&=0X0FFFFFFF;GPIOB->CRL|=(u32)3<<28;}

复制代码

& L) A0 x( }4 B" v; I1 O  d

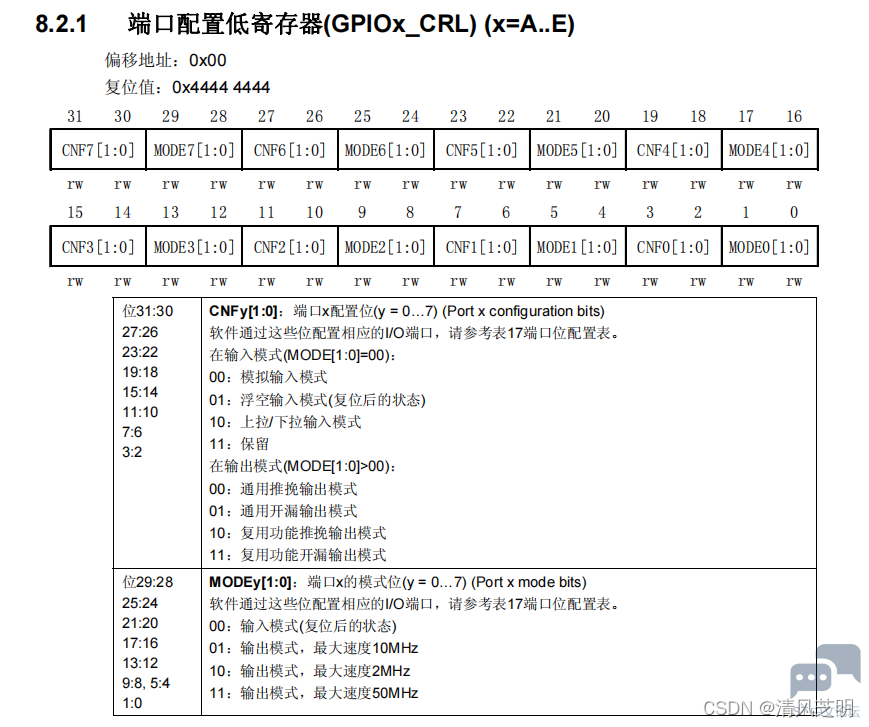

- ?. }- A2 B3 N% X数据手册中CRL寄存器的内容：

8 Y: |; F* Z' Q
& }' j2 r" a5 K" f& s

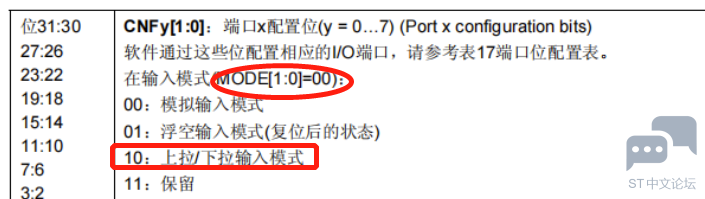

! g! Y& h' U( i( @, J. Oa.输入设置
我们把8（8000B）左移28位，即是将PB7配置为上拉输入模式。

7 S) c+ c8 t' I7 X) T6 Pb.输出设置

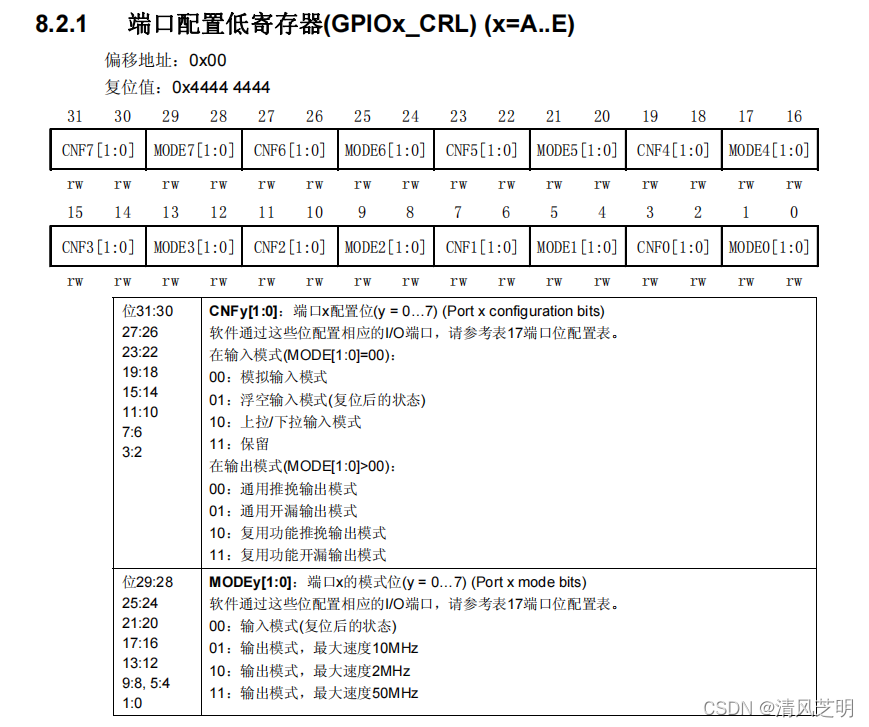

我们把3（0011B）左移28位，即是将PB7配置为通用推挽输出模式且输出速度为50MHZ;笔者圈出相关内容：
# ~- n! L; Q# u- j/ D3 n5 l
9 X0 Z6 L" V) j6 Y  v+ s; Z) Z: y
' T+ f4 N6 V* t( B( K
4 R! `; _4 G, d2 g9 \4 |
3.IO操作函数

1. #define IIC_SCL    PBout(6) //SCL

2. #define IIC_SDA    PBout(7) //SDA
   * h& \7 E+ H2 |' I; X9 S+ f! x
3. #define READ_SDA   PBin(7)  //输入SDA

复制代码

1. #define PBout(n)   BIT_ADDR(GPIOB_ODR_Addr,n)  //输出 ，内容取自正点原子的sys.h文件，0<n<16

2. #define PBin(n)    BIT_ADDR(GPIOB_IDR_Addr,n)  //输入 .我们这里就不配置BSRR寄存器了，在别的工程里面看到可以操作BSRR寄存器。在这里，我们对ODR和IDR寄存器配置。

3.
   . `; m+ \4 ?; X% z% D
4.
   3 E3 ^' Z9 G5 b1 S* B- L4 V% Q  E& j
5.

6. #define MEM_ADDR(addr)  *((volatile unsigned long  *)(addr))
     O+ u/ z* C- q, x+ k) a
7. #define BIT_ADDR(addr, bitnum)   MEM_ADDR(BITBAND(addr, bitnum))

复制代码

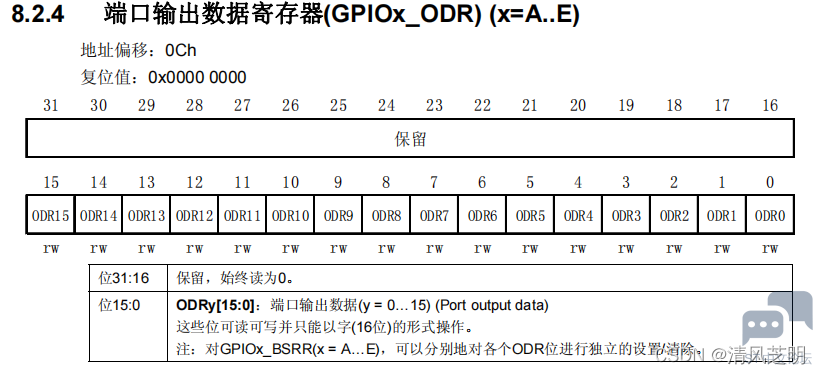

ODR寄存器相关介绍：
8 h1 I1 D- |4 n! A0 H: _- C

# X: l: y4 j. J! @3 z; L- Y7 U9 F

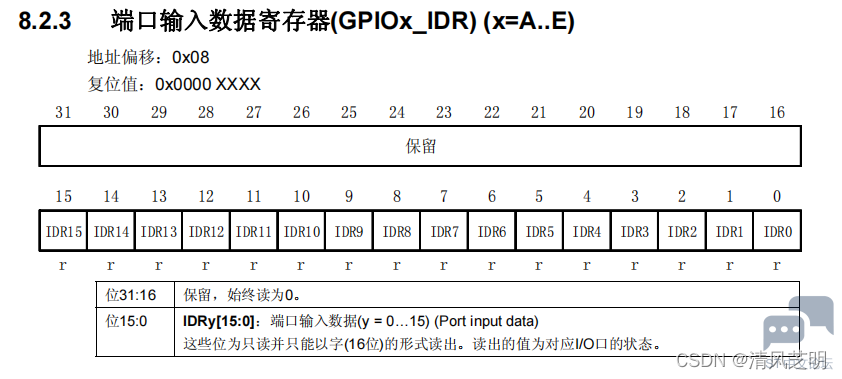

/ H% T7 L; E% x  ?IDR寄存器相关介绍：
/ I8 [5 G+ L, X4 J0 r


! t9 c, o# ~; B9 L9 P/ ~
* O$ x- j/ h* \& E————————————————
版权声明：陈俊帆Linux
* e+ {% k1 r; x( u+ U, r" P/ s如有侵权请联系删除
