基于STM32CubeMX的I2C总线经验分享

[复制链接]
攻城狮Melo 发布时间:2023-7-1 19:09
1.I2C总线及AT24C02芯片
1.1 I2C总线简介
I2C(Inter-Integrated Circuit)总线是由PHILIPS公司开发的两线式串行总线,用于连接微控制器及其外围设备。是由数据线SDA和时钟线SCL构成的串行总线,可发送和接收数据。在CPU与被控IC之间、IC与IC之间进行双向传送,高速I2C总线一般可达400kbps以上。下面从物理层和协议层两方面来了解I2C:
⏩ I2C物理层:可连接多个I2C通讯设备,支持多个通讯主机和从机;每个连接到总线的设备都有一个独立的地址,主机利用这个地址进行不同设备之间的访问;总线通过上拉电阻接到电源,当I2C设备空闲时会输出高阻态;多主机同时使用总线时,利用仲裁方式觉得由哪个设备占用总线;有三种传输模式,标准模式(100kbit/s)、快速模式(400kbit/s)、高速模式(3.4Mbit/s 多数I2C设备不支持);连接到相同总线的I2C数量受最大电容400pF限制
, x/ C+ G! ^/ c% ]# u- {/ X

' J  p. O7 e* {: d/ H! R- K; O! K' B
⏩ I2C协议层:I2C总线在传送数据的过程中共有三种类型信号,在这些信号中,起始信号是必需的,结束和应答信号可以不要;I2C总线寻址按照从机地址可分为7位和10位(寻址字节)寻址两种,D7~D1位组成从机的地址,D0位是数据传送方向(0表示主机向从机写数据/1表示主机由从机读数据)
    ' R# w8 f0 J- q( m& o- [- D

    7 c3 A& p, @1 a* Y

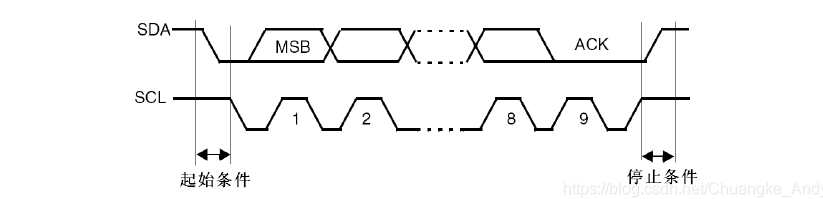

  • 开始信号:SCL为高电平时,SDA由高电平向低电平跳变,开始传送数据
  • 结束信号:SCL为高电平时,SDA由低电平向高电平跳变,结束传送数据

    / }# D. V+ i; F) O
  • 应答信号:接收数据的IC在接收到8位数据后,向发送数据的IC发出特定的低电平脉冲,表示已经收到数据。CPU向受控单元发出一个信号后,等待受控单元发出一个应答信号,CPU接收到应答信号后,根据实际情况作出是否继续传递信号的判断。若为收到应答性,判断为受控单元故障

    - ^) r4 w( d0 N  Z# l0 O3 T) L

    1 G, M8 H% U" l
; g7 ]* B1 ?% O2 r& v4 \5 M

* _1 G3 |- E; s. k6 t
1.2 AT24C02芯片简介
AT24C02是一个2K位串行CMOS,内部含有256个字节,此芯片具有I2C通讯接口,芯片内保存的数据在掉电的情况下不丢失(EEPROM),常用于存放比较重要的数据。本实验使用的是SOP-8封装的AT24C02芯片,其引脚说明见下图
. e2 I" M; [* N8 W3 U" e! S
9 a  S& X7 f4 z+ l  I
AT24C02芯片的器件地址为7位,高4位固定为1010,低3位有上表中的A0/A1/A2引脚的电平决定,还有一位(最低位R/W)用来选择读写方向。本实验中A0/A1/A2引脚接在GND上了,因此器件地址为1010000;加上最低位的读写方向位后,写器件地址为10100000(0xA0),读器件地址为10100001(0xA1)
# e1 Y; D+ \0 m4 y5 i1 z

8 e. J/ ~( r5 _) X- o+ x% i
; m3 j# b; V- z& \+ E" E* v
下图为AT24C02的总线时序图和时间参数
% `" m3 i$ f( ?6 C7 v

3 K  {# l: v$ \
& x+ N6 B, E5 d" g# i. _
  c" M1 T* b/ S- u) e' S, q& F

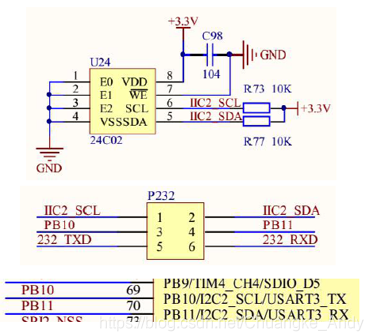

2.硬件设计
D1指示灯用来提示系统运行状态,K_UP按键用来控制24C02的数据写入,K_DOWN按键用来控制24C02的数据读取,数据的写入与读取信息通过串口1打印出来

    ! `( @7 \/ @3 L8 [. D: H1 b- q
    * O9 D9 b) E. \& S1 D
  • 指示灯D1
  • USART1串口
  • AT24C02
      @! d% O5 T8 x/ f  I
  • K_UP和K_DOWN按键8 D& N. b' b. ]6 w) i  g: M0 L, @

    2 q8 s& B+ y( Y# z" y  E$ z
    - K& L% V) F  |+ R( i
  f4 _9 z* k6 L- q
7 Q% z8 E) s# x: F5 d! l( T3 k
3.软件设计
3.1 STM32CubeMX设置
➡️ RCC设置外接HSE,时钟设置为72M
➡️ PC0设置为GPIO推挽输出模式、上拉、高速、默认输出电平为高电平
➡️ USART1选择为异步通讯方式,波特率设置为115200Bits/s,传输数据长度为8Bit,无奇偶校验,1位停止位
➡️ PA0设置为GPIO输入模式、下拉模式;PE3设置为GPIO输入模式、上拉模式
➡️ 激活I2C2,选择标准传输模式,选择7位寻址地址,其余默认设置
➡️输入工程名,选择路径(不要有中文),选择MDK-ARM V5;勾选Generated periphera initialization as a pair of ‘.c/.h’ files per IP ;点击GENERATE CODE,生成工程代码

& @- Z0 i/ m; ~4 Q0 U8 X$ F
- G3 |+ l" n9 g: m+ Z6 x
3.2 MDK-ARM软件编程
➡️ 在i2c.c文件下可以看到I2C初始化函数
  1. void MX_I2C2_Init(void){, P7 L+ h6 J* A2 q+ \) B  l5 ]
  2.   hi2c2.Instance = I2C2;+ _' L0 c1 \, H1 C1 p' b
  3.   hi2c2.Init.ClockSpeed = 100000;1 j" W* P7 }, Z/ \7 u
  4.   hi2c2.Init.DutyCycle = I2C_DUTYCYCLE_2;& Q5 q6 f+ D5 y! G1 ~: ]& ~
  5.   hi2c2.Init.OwnAddress1 = 0;
    " u9 I8 t( Z$ A: r' G
  6.   hi2c2.Init.AddressingMode = I2C_ADDRESSINGMODE_7BIT;1 Y+ J8 q* |# }
  7.   hi2c2.Init.DualAddressMode = I2C_DUALADDRESS_DISABLE;+ a5 h/ I. L0 K9 t" J3 }
  8.   hi2c2.Init.OwnAddress2 = 0;7 l8 E6 T. p/ Z2 q+ m2 X
  9.   hi2c2.Init.GeneralCallMode = I2C_GENERALCALL_DISABLE;
    ! D) t  L2 u/ Y: j8 i/ \
  10.   hi2c2.Init.NoStretchMode = I2C_NOSTRETCH_DISABLE;4 f9 D# h7 C4 [3 M5 b
  11.   if (HAL_I2C_Init(&hi2c2) != HAL_OK){
    - q' |; l3 K( j- T* ?# |0 k. [
  12.     Error_Handler();) R6 t+ L0 t4 {4 W# z& _  t
  13.   }3 e5 X! l' ~5 c" Z6 ]/ f2 n
  14. }
    ! s) Z: U( S& w( D7 z5 Y7 y
  15. % d7 P  x  q1 Z6 Z! V1 u4 I0 d
  16. void HAL_I2C_MspInit(I2C_HandleTypeDef* i2cHandle){. Q2 K, _2 T5 T4 [8 ^! _
  17.   GPIO_InitTypeDef GPIO_InitStruct = {0};2 k4 ~! ?! n8 f0 I5 ^9 K. J! H
  18.   if(i2cHandle->Instance==I2C2){( Z& I7 g0 X6 T
  19.     __HAL_RCC_GPIOB_CLK_ENABLE();9 Q5 d& B$ Z2 E
  20.     /**I2C2 GPIO Configuration    ! _4 M; |4 y4 p- X
  21.     PB10     ------> I2C2_SCL9 |8 u' e; E3 p4 M4 n
  22.     PB11     ------> I2C2_SDA*/
    " q, Z2 B* I7 P' k9 j
  23.     GPIO_InitStruct.Pin = GPIO_PIN_10|GPIO_PIN_11;+ l+ q6 e7 \6 i+ ?
  24.     GPIO_InitStruct.Mode = GPIO_MODE_AF_OD;# T8 X, x3 v" p' U; Z0 U& E
  25.     GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;" o, y1 M. _3 S; y/ R& `" Z
  26.     HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
    $ e- \) |) h" w0 e' l
  27.     /* I2C2 clock enable */
    + o! @0 A6 v6 x8 c/ ~4 R
  28.     /*网上看到很多资料说此处的I2C时钟初始化函数应该放在GPIO
    . B! ]4 b* k) c: f0 [/ o: J6 {
  29.       初始化之前,但是这里没有调整也能够正常读写EEPROM*/
      }6 A8 F! _! V; ]9 g
  30.     __HAL_RCC_I2C2_CLK_ENABLE();
    ' H& u: d, r! }+ ~0 q( p" N
  31.   }
复制代码
➡️ 创建按键驱动文件key.c 和相关头文件key.h,参考[color=var(--weui-LINK)]按键输入例程
➡️ 创建AT24C02驱动文件24cxx.c和24cxx.h
  1. #define ADDR_24CXX_WRITE 0XA0
    ( |7 ^* i( Z9 F: e$ ^+ J
  2. #define ADDR_24CXX_READ  0XA1
    * u, [! |6 U1 w  Y2 h
  3. void AT24CXX_Init(void){
    6 }1 y* o1 B1 c: _: o8 e7 H
  4.   MX_I2C2_Init();
    + S- T" `* O! d) \7 t$ C
  5.   while(AT24CXX_Check()){
    5 F1 [" G1 e* P2 t7 ]" z
  6.     printf("AT24C02 Checked Failed!\r\n");
    3 V0 S' F+ L# k" E& @2 C) L
  7.     HAL_Delay(500);& w6 e% v5 j/ J% G2 _- n( t
  8.   }
    0 u$ u$ D0 }3 o+ [' x  A- q, S
  9.   printf("AT24C02 Checked Sucessed!\r\n");
    : [' V# y+ o2 l# K2 C
  10. }; j% N4 |; D0 \6 ^
  11. * J9 E, M! r0 j" ?' N7 t% D
  12. uint8_t AT24CXX_Check(void){; ~* V# R4 M0 f" v: j! v
  13.   uint8_t temp;( f1 ^' ~6 {5 g8 t' S
  14.   HAL_I2C_Mem_Read(&hi2c2,ADDR_24CXX_READ,255,I2C_MEMADD_SIZE_8BIT,&temp,1,0xff);
    * N5 g# A2 d2 S, k, k
  15.   if(temp==0x36)        1 S9 A- M' H; L
  16.     return 0;                   ' l8 m2 X( B1 j& h
  17.   else{2 [) H  B2 p) S  n# p& ~9 Q6 v
  18.     uint8_t data = 0x36;8 U( G. M& T8 v5 h  [5 R
  19.     HAL_I2C_Mem_Write(&hi2c2,ADDR_24CXX_WRITE,255,I2C_MEMADD_SIZE_8BIT,&data,1,0xff);
    7 S$ }$ q) N, y
  20.     HAL_I2C_Mem_Read(&hi2c2,ADDR_24CXX_READ,255,I2C_MEMADD_SIZE_8BIT,&temp,1,0xff);
    - w  X) O, J$ b- h/ o2 c" {2 i+ u
  21.     if(temp==0x36)
    9 w5 r' [6 y+ I: Y
  22.       return 0;
    $ b& g5 I% ?" e$ }$ B
  23.   }
    $ L1 X/ m# R+ x/ C: t' g  }" A; n
  24.   return 1;                                                                                          4 B' R9 Z, T2 W9 d% q
  25. }
复制代码
9 k4 B! M6 e! f: U, i" A( {
➡️ 在main.c文件下编写I2C测试代码

AT24C02的2Kbit分为32页,每页8个字节。而EEPROM也可以按页写入,本例使用了按页写入的方式,分32次写入。注意每次写入完毕需要延时5ms,是AT24C02芯片的要求;读取数据没有页的限制,可以一次全部读取256个字节

  1. /* USER CODE BEGIN PV */
    & k8 W4 q. E( a% o" G% R0 s4 b
  2. #define ADDR_24CXX_WRITE 0XA0
    ! u. Q- q/ z2 \# m  i0 n
  3. #define ADDR_24CXX_READ  0XA16 F7 A2 S3 w: L$ X" u+ X
  4. uint8_t WriteBuf[256];
    / j% R5 b0 G2 y! I
  5. uint8_t ReadBuf[256];- i3 A0 }6 k2 @
  6. uint16_t i,j;
    1 T: Z! n7 L  y; z0 y
  7. /* USER CODE END PV */
    ; s8 T6 B- z$ s4 d8 q) H) F
  8. int main(void){9 _1 x1 J+ R& ~5 {7 X4 o
  9.   uint8_t key;
    2 V  H  W- b2 c* U6 V, b) Z
  10.   HAL_Init();
    1 K8 |" u" x# t+ a! V. X& l$ [
  11.   SystemClock_Config();
    ! M+ ~# m" B1 j/ |+ h) [
  12.   MX_GPIO_Init();/ f( F& v1 d: a! r
  13.   MX_I2C2_Init();, d8 i) d4 h& L: N
  14.   MX_USART1_UART_Init();6 w$ O" j. Z% X. K+ g/ B* N
  15.   /* USER CODE BEGIN 2 */
    & w# Y+ V/ D. r& C1 K9 h  }; [8 g
  16.   AT24CXX_Init(void);
    8 |3 T( e6 U: ~3 l) C% t, J, X# O
  17.   printf("\r\n*********STM32CubeMX I2C AT24C02 Example*********\r\n");
    : ^' x9 j/ r0 j; t1 ?
  18.   for(i = 0;i < 256; i++){         //初始化写数据缓冲区8 {8 _: B( F" j7 E
  19.     WriteBuf[i] = i;
    " T9 k% _$ R( k% p
  20.   }% w! _5 l0 ?" l4 ]
  21.   /* USER CODE END 2 */
    * @! g. v7 b7 c0 v
  22.   while (1){( x3 m# D7 P' j5 h9 M* T
  23.     key = KEY_Scan(0);
      y* y% ^; V+ k; A7 t8 S! s9 j. C
  24.     if(key == KEY_UP_PRES){/ G" J8 H( c' d, d
  25.       for(j = 0;j < 32;j++){        //按页写入EEPROM,分32次写入
    % s! P& n% d3 @( ?" r6 V: _) Z/ L
  26.         if(HAL_I2C_Mem_Write(&hi2c2,ADDR_24CXX_WRITE,8*j,I2C_MEMADD_SIZE_8BIT,WriteBuf+8*j,8,0xFF) == HAL_OK){
    % _' m% L- j+ O+ L4 K
  27.           printf("\r\nEEPROM 24C02 Write Test OK!\r\n");1 h3 C- n6 \3 e" Z" d
  28.           HAL_Delay(5);* j% R( j8 O+ G$ q7 f# o, s4 M2 K. u
  29.         }
    0 K8 }% Y; G; [5 w8 o
  30.         else{
    ( v7 J( ^' f2 ^( T3 t  L
  31.           printf("\r\nEEPROM 24C02 Write Test False!\r\n");5 u, i& o* L9 Q% V7 d9 l: q" f
  32.           HAL_Delay(5);                                        " Y" O9 ?1 ^' L4 g* q
  33.         }
    - Q' I* ~. d1 B$ j
  34.       }% ]) b% N4 X( V
  35.     }
    ) r1 N# v- l- j& J# P/ ^/ l
  36.     //EEPROM读取没有页限制,可以一次读取256个字节
    ! h! t# ~* r1 ^2 S; V  c( l
  37.     if(key == KEY_DOWN_PRES){
    + R7 R: P, Q# ?" l' S2 }0 D
  38.       HAL_I2C_Mem_Read(&hi2c2,ADDR_24CXX_READ,0,I2C_MEMADD_SIZE_8BIT,ReadBuf,256,0xFF);. a3 R. i/ p4 B4 ~% R1 s, y
  39.       for(i=0;i<256;i++){- g- p1 `8 D+ p5 Q0 @) s  X$ C
  40.         printf("0x%02X ",ReadBuf[i]);
    6 [% j6 [2 ]( E7 r2 P
  41.       }' k+ X5 {' a7 k! s9 b; Q
  42.       //通过内存比较,判断读取和写入的数据是否相同        : E3 `+ s( A' b6 L! @# B) i' P
  43.       if(memcmp(WriteBuf,ReadBuf,256) == 0){
    , v4 P) b2 A) i. l% Z! E) f
  44.         printf("\r\nEEPROM 24C02 Read Test OK!\r\n");
    . n8 j% a5 N0 X# p( c4 `
  45.       }. ~' j2 F' |+ u$ t5 F
  46.       else{
    ! S3 v" U$ d) ^1 o' b
  47.         printf("\r\nEEPROM 24C02 Read Test False!\r\n");
    * C- B# T. Y  b9 l/ Y
  48.       }
    " @3 ^3 Y9 `+ |: `3 ~5 b+ w" q
  49.     }
    ; ?9 @3 q) B& C. t
  50.
    $ E$ f6 ^) P' B* h
  51.     HAL_GPIO_TogglePin(GPIOC,GPIO_PIN_0);
    5 V' T: L; a7 W5 @3 @- i# a
  52.     HAL_Delay(500);
    $ W9 h& d+ Z: Y/ W
  53.   }3 C7 R) u7 M7 q+ d
  54. }
复制代码
, s9 f6 Y; l$ O6 S
4.下载验证
编译无误下载到开发板后,可以看到D1指示灯不断闪烁,当按下K_UP按键后数据写入到24C02芯片内,当按下K_DOWN按键后读取24C02芯片的值,同时串口打印出相应信息
% o2 ^5 ~9 C) Y9 L+ s

& i9 Y) ~  {, X* A5 \$ O$ K9 ^! g
; m. S" Q, J" B: a. B% w
转载自:嵌入式攻城狮
