【STM32C0评测】5、呼吸灯测试

[复制链接]
qintian0303 发布时间:2025-5-2 21:23
      PWM输出测试:使用示波器测试输出或者实现一个呼吸灯,如果要用比较直观的省事的方法,肯定是采用呼吸灯的方式,看到明显的阶梯式的变化。呼吸灯的效果还是很吸引人的,那么什么是呼吸灯?又要如何实现呢?
2 r! M' O- z( b0 J, k, _; J      PWM技术驱动LED呼吸灯的核心原理,巧妙融合了LED对电流的敏锐响应与人眼的视觉暂留特性。简而言之,PWM通过精细调控LED的导通时段——即高电平所占据的时间窗口,来灵活掌控其亮度表现。若高电平时段精简,LED则呈微光;反之,若时段延长,光芒随即璀璨。由此,通过无缝衔接地调整这一时段长度,我们得以实现对LED亮度的流畅调控,进而催生出迷人的呼吸灯效应。人类的视觉系统,在面对快速更迭的光影时,展现出了独特的“视觉暂留”奇观。当光线以迅雷不及掩耳之势闪烁,我们的双眼非但不会即刻捕捉到这瞬息万变,反而会将一连串短促的光影信号,在脑海中巧妙融合,形成一个稳定的亮度感知。正是得益于LED的极速响应与人眼这一奇妙的生理机制,当PWM信号的占空比——高电平占比整个周期的比例——微妙变迁时,尽管LED实则在亮与灭间疾速穿梭,但在我们眼中,却幻化为一抹恒定的光辉。 $ T. x5 [3 B+ a2 t, I; A' e; y  |
      本阶段测试通过实现呼吸灯的方式体验开发板的的PWM功能,PWM功能属于定时器的高级功能之一。同时要实现明暗之间的变化也要用到精准定时的功能,所以使用呼吸灯测试可以比较好的学习了解定时器的应用。定时器(Timer)最基本的功能就是定时, 如果把定时器与 GPIO 引脚结合起来使用的话可以实现更加丰富的功能, 可以对输入信号进行计数,可以测量输入信号的脉冲宽度,可以输出单个脉冲、PWM 等波形,等等。 通过定时器生成 PWM 波形信号来控制电机状态是工业控制的普遍方法,这方面知识非常值得深入了解。5 f, A: B* g4 G/ [1 U4 I" V
      这时候我们还是要看一下两个LED对应的引脚:( U6 |: h) ~$ t/ X5 O( z; l
4 \2 J# V2 V% \2 w" `7 J" h* X1 N
5 J5 I$ \+ ]; u* d3 \

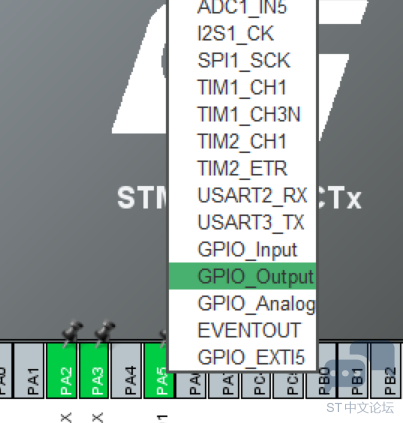

      LED1可以连接到定时器1和定时器2;
$ h, }$ Y  q* g4 u& e* D
2.png . y1 _4 R, V' i  ?( \/ ^* Q
; x1 F1 D* S/ u' K+ E5 t3 Y0 H

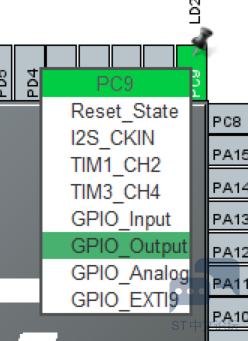

      LED2可以连接到定时器和定时器3,所以我们本次采用定时器1作为PWM输出的主要控制定时器,然后在找一个定时器作为精准定时。

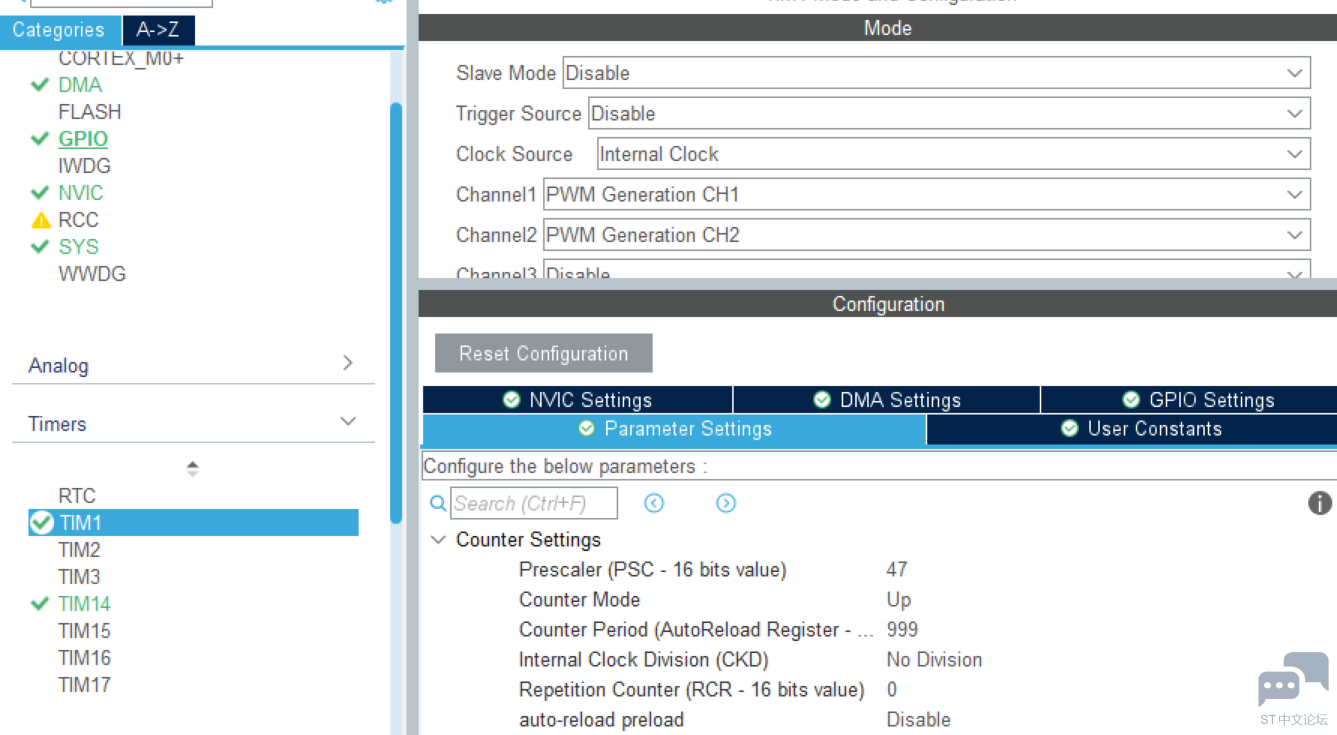

  m( R( I1 R) O/ [( L      定时器1配置为PWM输出,使用了两个通道:
1 f# j. [( b3 P$ o' f
, Y& t( Z  M: J
. P5 X( e; b1 k6 N  v

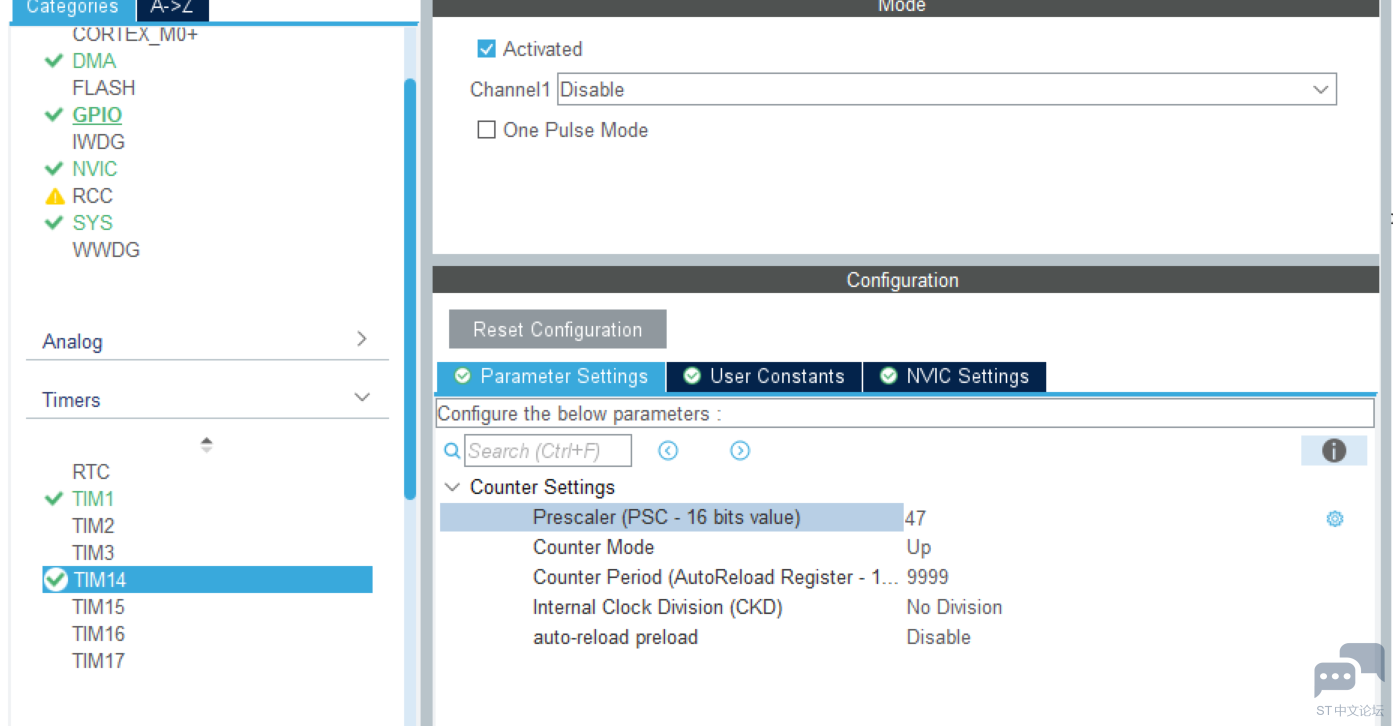

      定时器14作为普通定时器配置如下:
7 R+ u8 u; c6 a: S* G; N: I8 ]) a
4.png % s5 v9 {& p& x( u

$ r/ [7 X( `8 q' M      注意定时器需要开启中断;" I9 k( |9 L/ d$ A. D- N# Z& Y/ `' x
      定时器的使用并不会直接开始定时器,我们在使用的时候需要在初始化阶段开启相应的定时器和中断:
  N$ _# I+ t2 x2 F
  1.     HAL_TIM_Base_Start_IT(&htim14);$ n( y, ?: }; ?8 C- P6 l5 C
  2.
    8 n- B! {) ^; O% f  V
  3.     HAL_TIM_PWM_Start(&htim1,TIM_CHANNEL_1);- w. A0 s! W5 q
  4.     HAL_TIMEx_PWMN_Start(&htim1, TIM_CHANNEL_1);1 ]8 v6 e7 ^) T8 _/ J
  5.   __HAL_TIM_SET_COMPARE(&htim1,TIM_CHANNEL_1,500);- k( |$ W' e$ J' p! U3 W
  6.
    9 t. L* f. K1 h2 ~  L6 p
  7.     HAL_TIM_PWM_Start(&htim1,TIM_CHANNEL_2);: G- U) W  G) {' j. m- r" h  c  B
  8.     HAL_TIMEx_PWMN_Start(&htim1, TIM_CHANNEL_2);
    4 n- ~! d! E) `' p% u# j) n
  9.   __HAL_TIM_SET_COMPARE(&htim1,TIM_CHANNEL_2,500);
复制代码
     然后就可以在定时器中断的回调函数中进行呼吸效果的修改了:% J+ b& S' g) P
  1. void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
    5 O) z8 D5 x' z
  2. {* @3 ], Q6 ?: Q# b1 J+ j$ g  h* |, b: S
  3.   if (htim->Instance == TIM14) {
    2 }7 u/ r# e) Z+ c" [
  4.     HAL_IncTick();
    . T: I' {- c  O3 O+ l5 L
  5.         Tim_cnt++;6 a( J8 V. d* I# |, d! R+ q& z
  6.         if(Tim_cnt <= 100){4 c2 x1 F  S& A: A3 U# F/ B$ s) O0 d
  7.                 __HAL_TIM_SET_COMPARE(&htim1,TIM_CHANNEL_1,Tim_cnt*10);
    . s6 b: `" k- ?6 c" J
  8.               __HAL_TIM_SET_COMPARE(&htim1,TIM_CHANNEL_2,Tim_cnt*10);( v+ P% R' a: B- S4 O# @& B' F0 Y
  9.
    * l. k0 R9 s; |0 Y0 {+ v
  10.         }
    7 n- C" G$ ]; c" d7 N3 }' b
  11.         else if(Tim_cnt > 100 && Tim_cnt <= 200){
    ; t6 Y* u. f* B( @
  12.                 __HAL_TIM_SET_COMPARE(&htim1,TIM_CHANNEL_1,(200-Tim_cnt)*10);, |- }# O& u$ E, T
  13.                 __HAL_TIM_SET_COMPARE(&htim1,TIM_CHANNEL_2,(200-Tim_cnt)*10);/ p  h. Y9 V, x5 z- X) F
  14.         }    ' J8 Y8 r" Y" \- L, N: {! r
  15.         else if(Tim_cnt>=200): Y3 N8 V+ H7 K# D- e9 X) e4 i
  16.             Tim_cnt = 0;
    ; n" |/ q4 H" X$ P
  17.     }% H& H# O0 Y7 B# t4 O$ N2 F' y
  18. }
复制代码

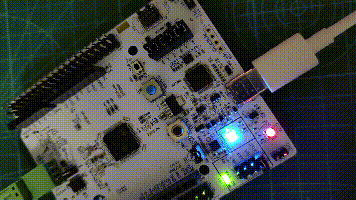

     由于两个LED的控制方式不同,同频的控制实现了交替呼吸的效果:- a6 V' V; ]. l9 G: a' Q/ \
呼吸灯测试 (1).gif
! V8 q7 Y3 o$ T$ S( {

  @# F: L6 k- W4 {0 o4 R% {
: u9 \/ _- A1 l' z7 \9 C3 J% l6 h/ ?8 ~

/ J; v* z2 r6 E+ Z) h5 @
/ P: n# t4 I# k" L8 x+ i" t4 w% ^" b/ o1 B$ e0 W) F( r6 w

" }: `. i( {5 L: E
$ q0 ?/ s3 W3 j6 D/ h
