STM32C071RBT6：使用外部中断控制小灯点亮熄灭

安装软件

开发工具入门：

https://www.st.com.cn/resource/zh/user_manual/um1727-getting-started-with-stm32-nucleo-board-software-development-tools-stmicroelectronics.pdf

STM32的集成开发环境：STM32CubeIDE

https://www.st.com/en/development-tools/stm32cubeide.html

STM32Cube初始化代码生成器（必须安装）：

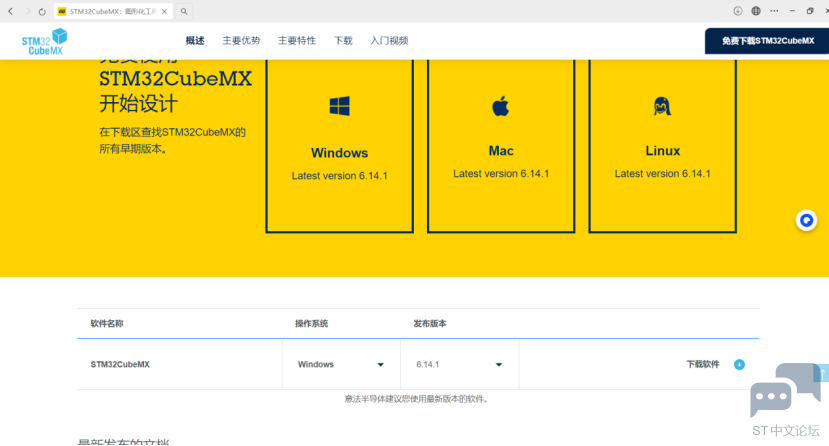

https://www.st.com.cn/zh/development-tools/stm32cubemx.html

ST-LINK V2的驱动：

https://www.st.com.cn/zh/development-tools/stsw-link009.html（必须安装）

要安装至少一个STM32Cube初始化代码生成器（版本越高越好）

SetupSTM32CubeMX-6.14.1-Win软件，可以使用MDK进行调试也可以使用STM32的集成开发环境（新版需要安装在win10，不兼容win7），必须安装ST-LINK驱动。

1）

假设已经安装好 STM32CubeMX 和 STM32CubeC0 支持包。

打开 STM32CubeMX，点击“New Project”，选择芯片型号，STM32C071RBT6。

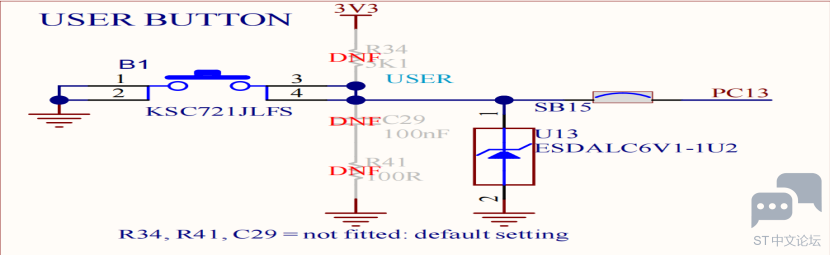

打开原理图查询LED和按键接线：

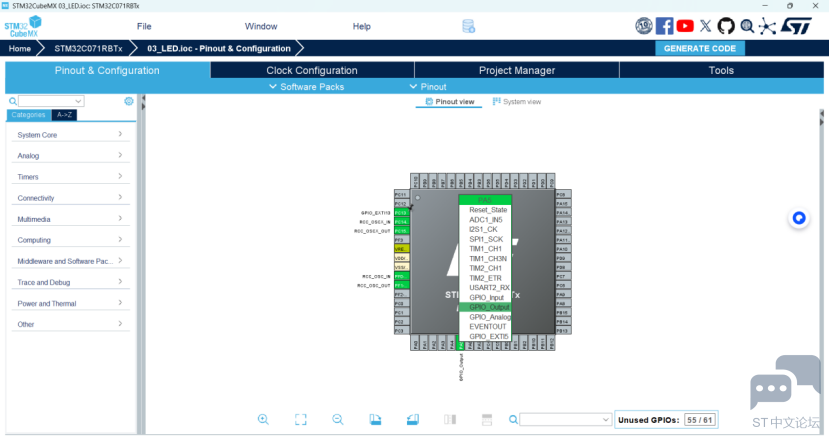

在pinout界面设置引脚功能，比如PA5设置为推挽输出，PC13设置为外部中断触发模式：

设置DMA和连接到DMA的EXTI13：

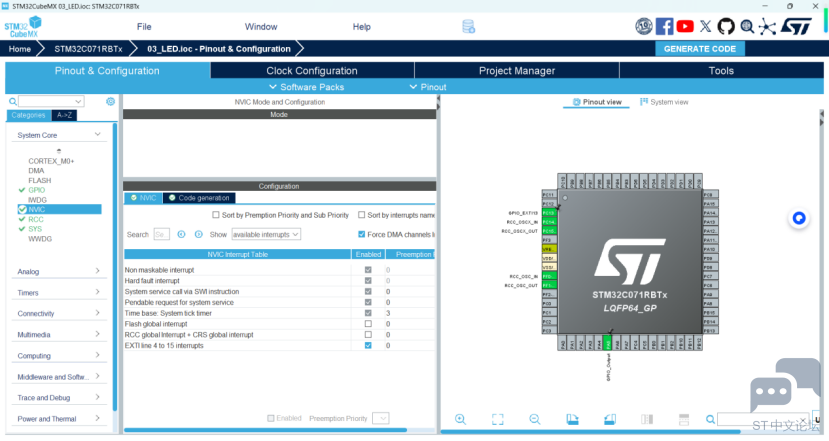

使能外部中断：

设置SYS（系统时钟）

设置RCC

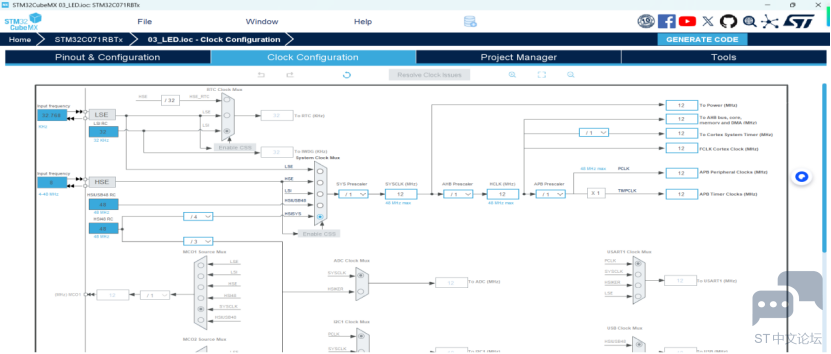

设置时钟树，设置为12MHZ

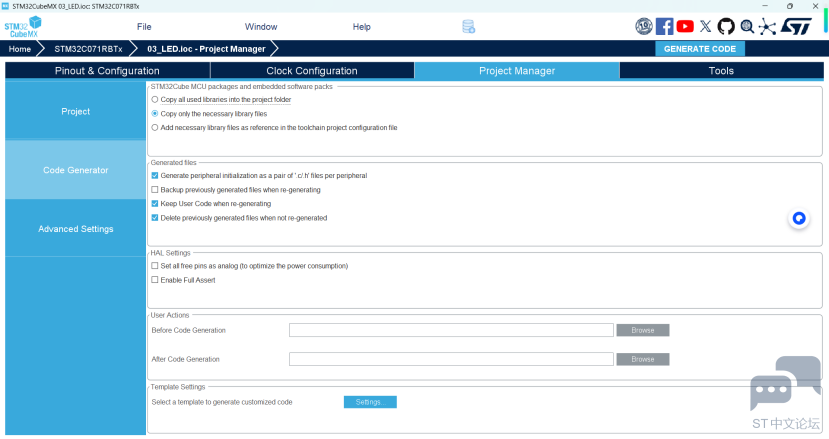

生成代码：

生成代码，再在main.c文件里添加

MX_GPIO_Init();

/ USER CODE BEGIN 2 /

HAL_NVIC_SetPriority(EXTI4_15_IRQn, 0, 0);//设置外部中断线的优先级（此处优先级为0，最高优先级）

HAL_NVIC_EnableIRQ(EXTI4_15_IRQn);//使能该中断线，允许MCU响应外部中断

/ USER CODE END 2 /

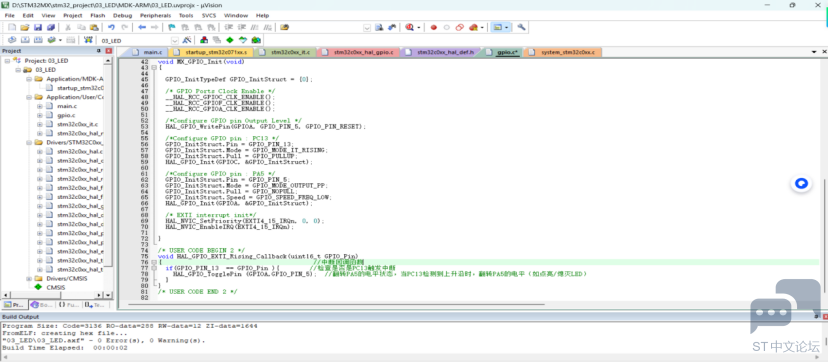

再在gpio.c文件里添加

/ USER CODE BEGIN 2 /

void HAL_GPIO_EXTI_Rising_Callback(uint16_t GPIO_Pin)

{                                        //中断回调函数

if(GPIO_PIN_13  == GPIO_Pin ){        //检查是否是PC13触发中断

HAL_GPIO_TogglePin (GPIOA,GPIO_PIN_5);  //翻转PA5的电平状态，当PC13检测到上升沿时，翻转PA5的电平（如点亮/熄灭LED）

}

}

/ USER CODE END 2 /

最后插上板子，烧写代码

实验效果：https://b23.tv/TqgZ4ur
