【STM32C071RBT6测评】——PWM输出测试:实现一个呼吸灯

[复制链接]
雨打梧桐十八蕉 发布时间:2025-5-28 20:45

安装软件

开发工具入门:

https://www.st.com.cn/resource/zh/user_manual/um1727-getting-started-with-stm32-nucleo-board-software-development-tools-stmicroelectronics.pdf

STM32的集成开发环境:STM32CubeIDE

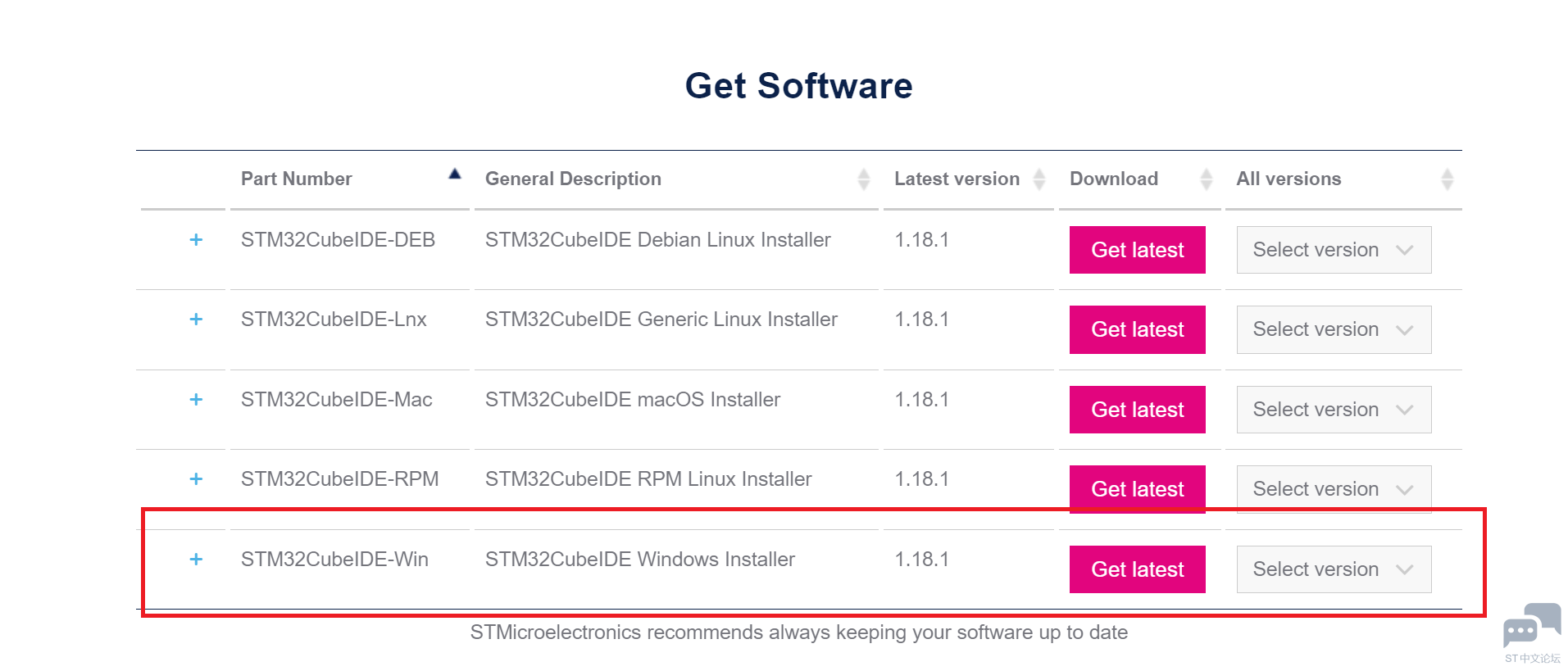

https://www.st.com.cn/zh/development-tools/stm32cubeide.html

STM32Cube初始化代码生成器(必须安装):

https://www.st.com.cn/zh/development-tools/stm32cubemx.html

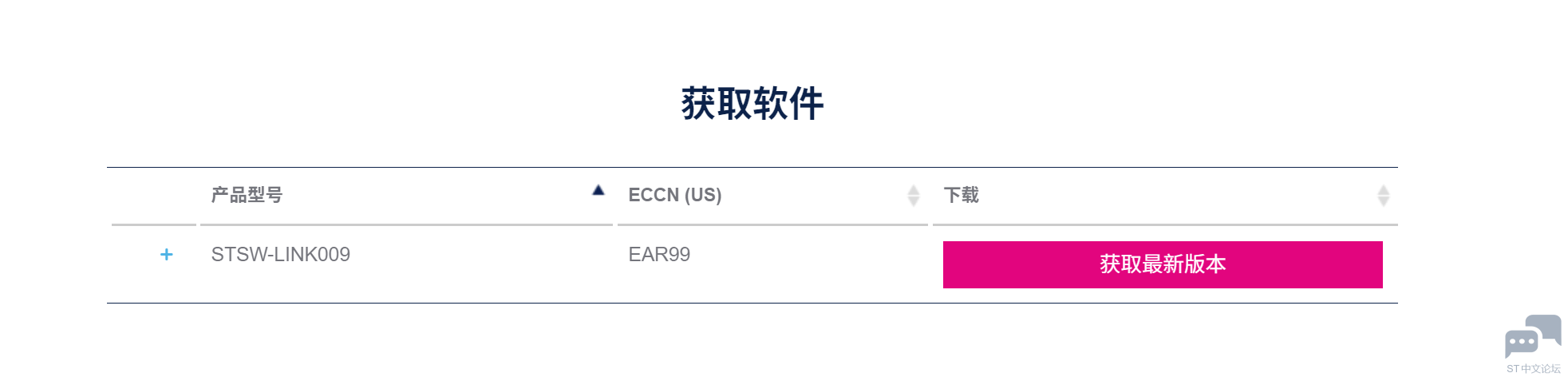

ST-LINK V2的驱动:

https://www.st.com.cn/zh/development-tools/stsw-link009.html(必须安装

要安装至少一个STM32Cube初始化代码生成器(版本越高越好)

SetupSTM32CubeMX-6.14.1-Win软件,可以使用MDK进行调试也可以使用STM32的集成开发环境(新版需要安装在win10,不兼容win7),必须安装ST-LINK驱动。


ST-LINK驱动


STM32CubeIDE


STM32C0软件包下载

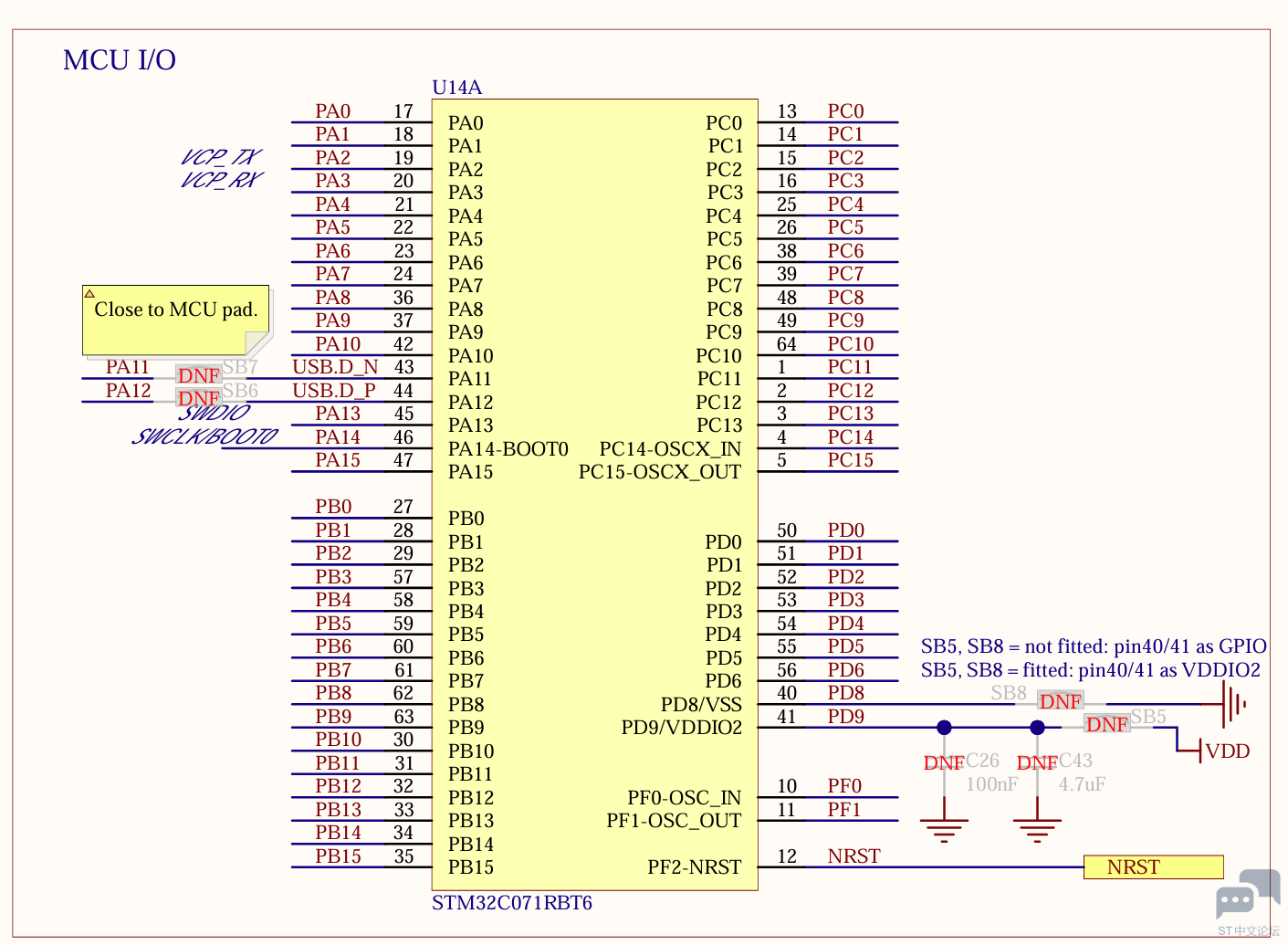

所有软件安装就绪,查看STM32C071RB的电路图


STM32C071RBT6包含以下定时器,可用于PWM输出

  1. 高级定时器:TIM1(支持 4 路 PWM + 3 路互补输出)
  2. 通用定时器:TIM2、TIM3、TIM14、TIM16、TIM17(部分型号可能支持更多)

注意:1.基本定时器:TIM6、TIM7不可用 于PWM输入输出

  1. TIM14、TIM16、TIM17 是单通道定时器,仅支持 1 路 PWM。

此次实验我才用的是高级定时器TIM1

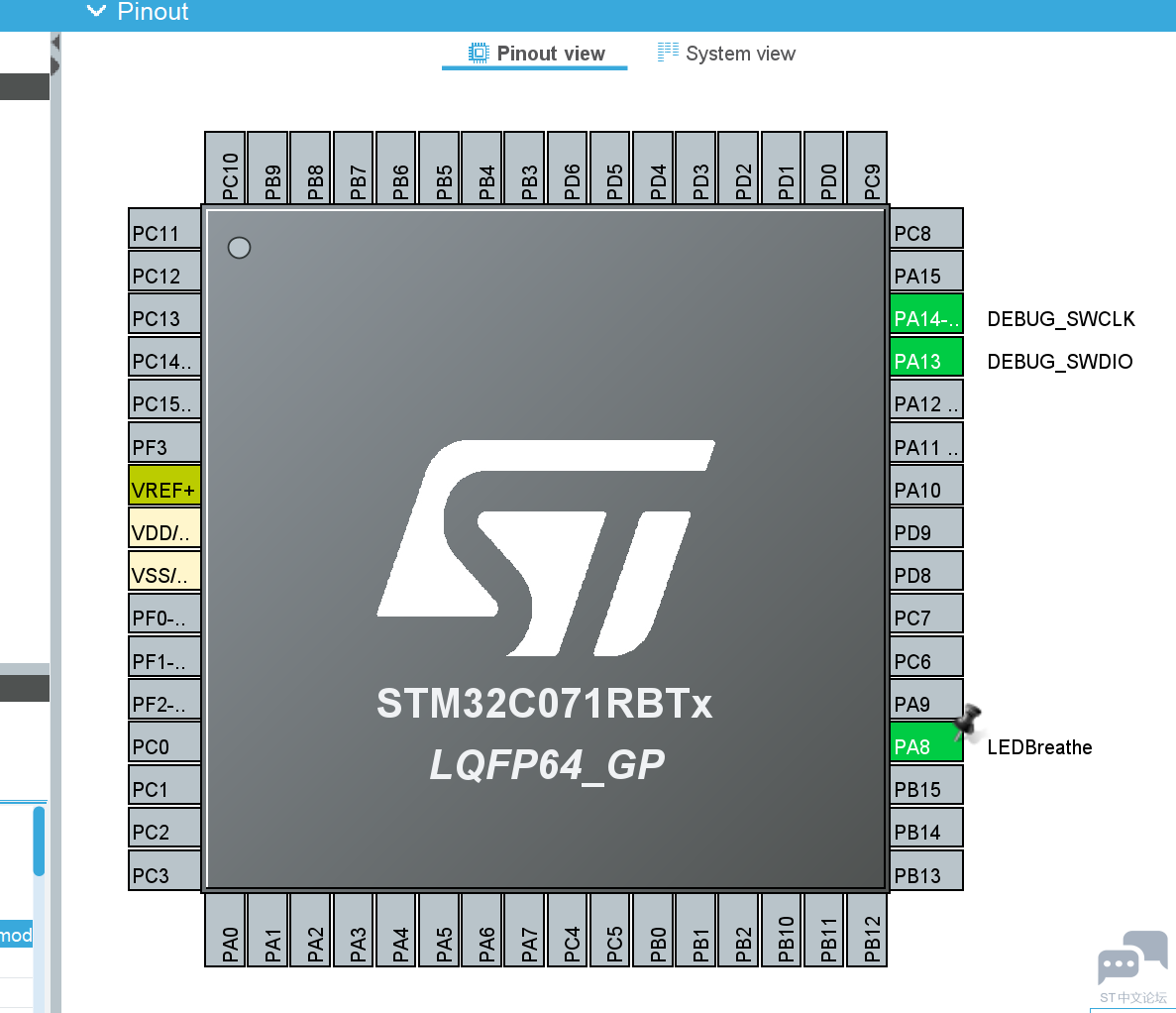

在Pinout界面设置引脚功能,将PA8设置为推挽输出,添加LED标签。


设置定时器TIM1的模式和通道,设置为内部时钟


设置一下参数

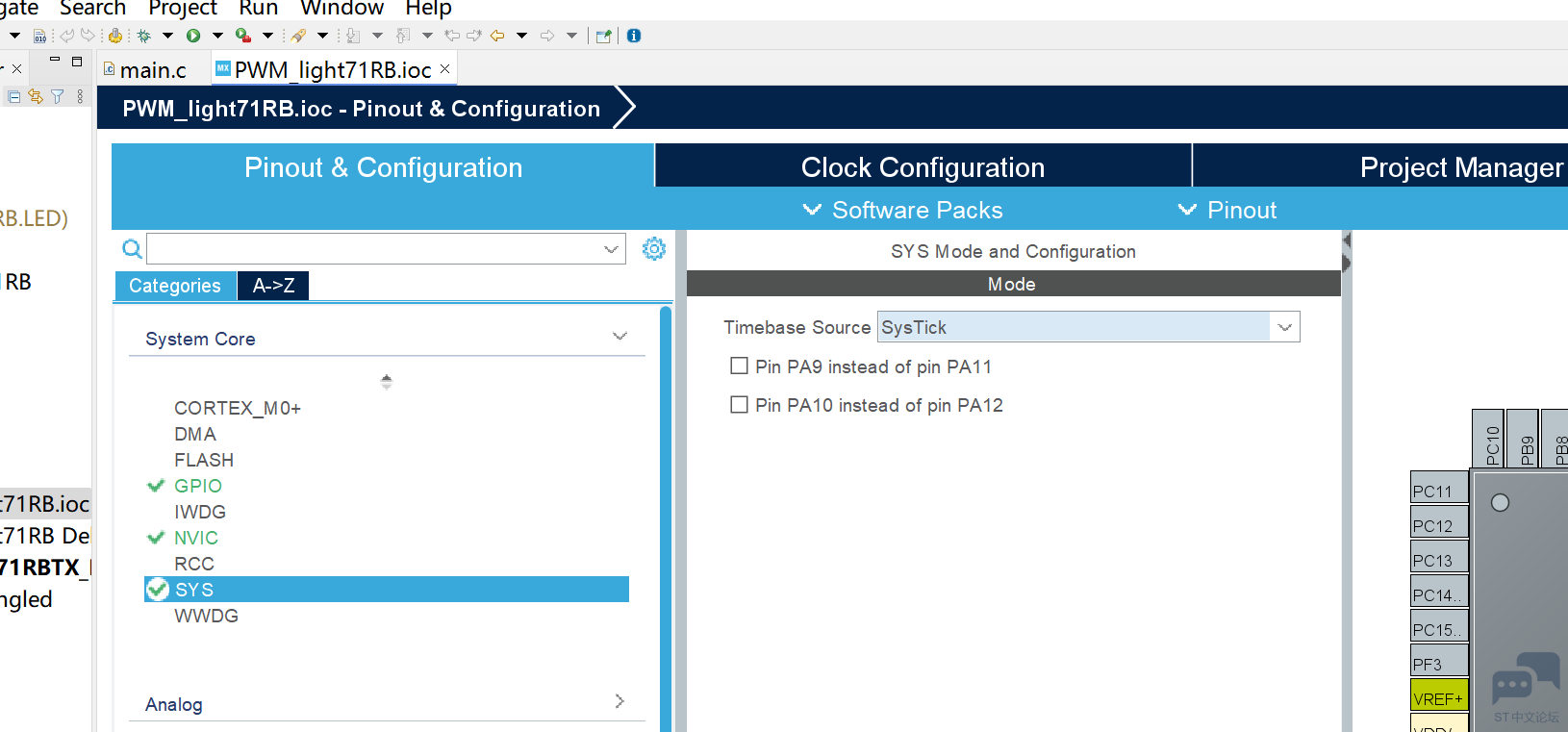

设置SYS(系统时钟)

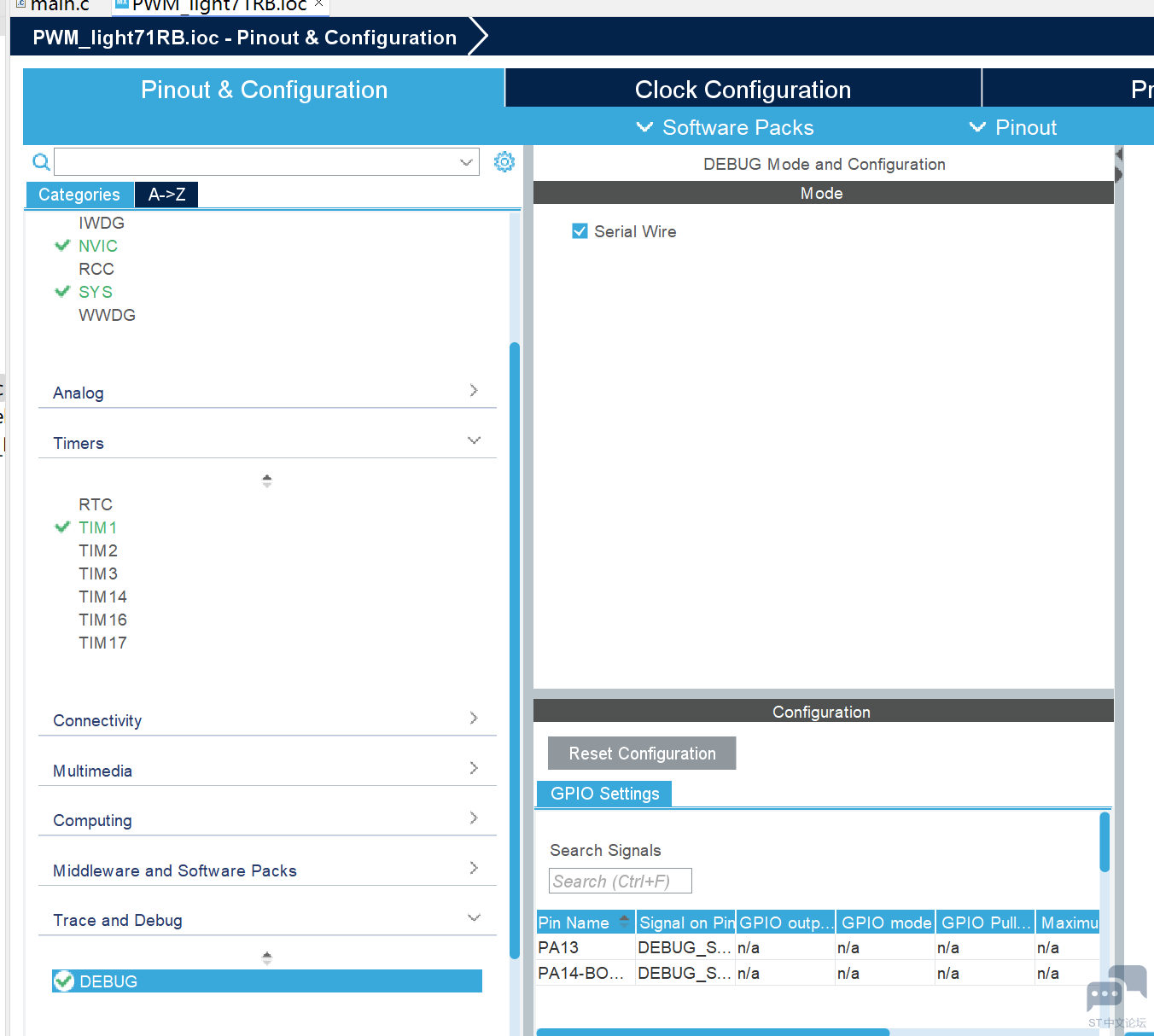

设置DEBUG


设置PA13,PA14

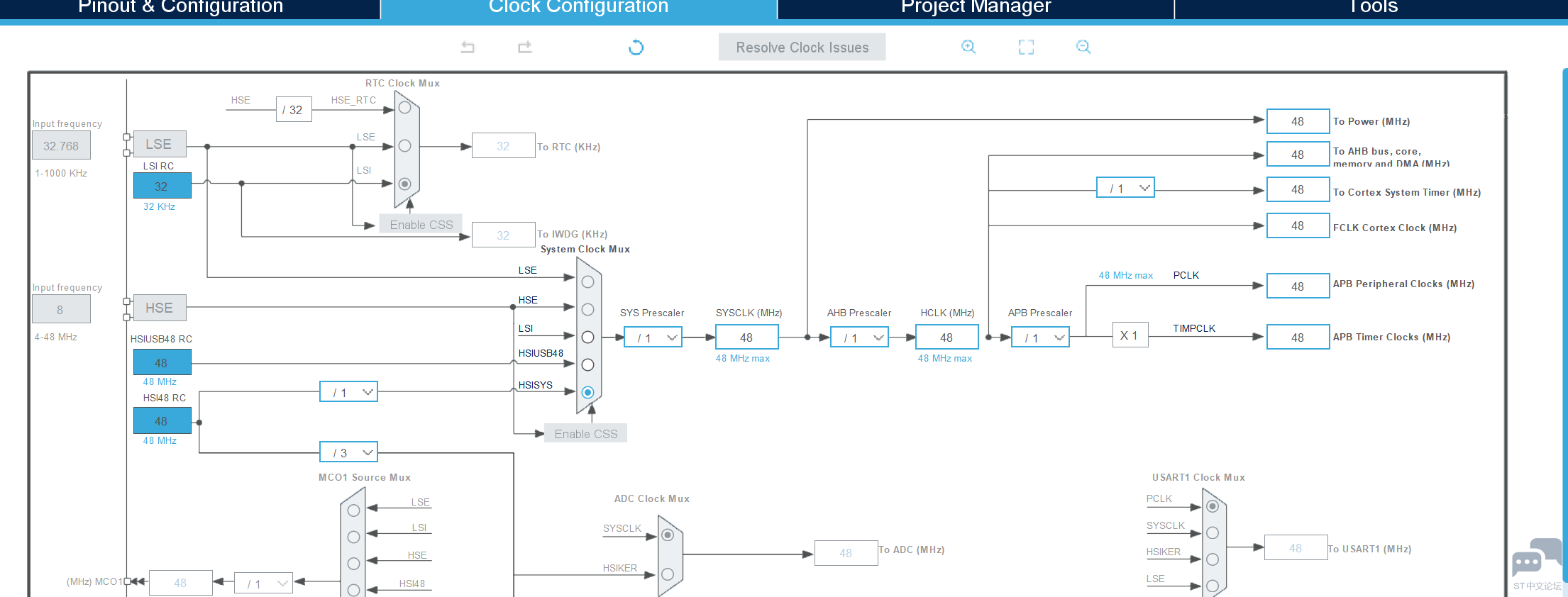

设置时钟树,设置为48MHZ

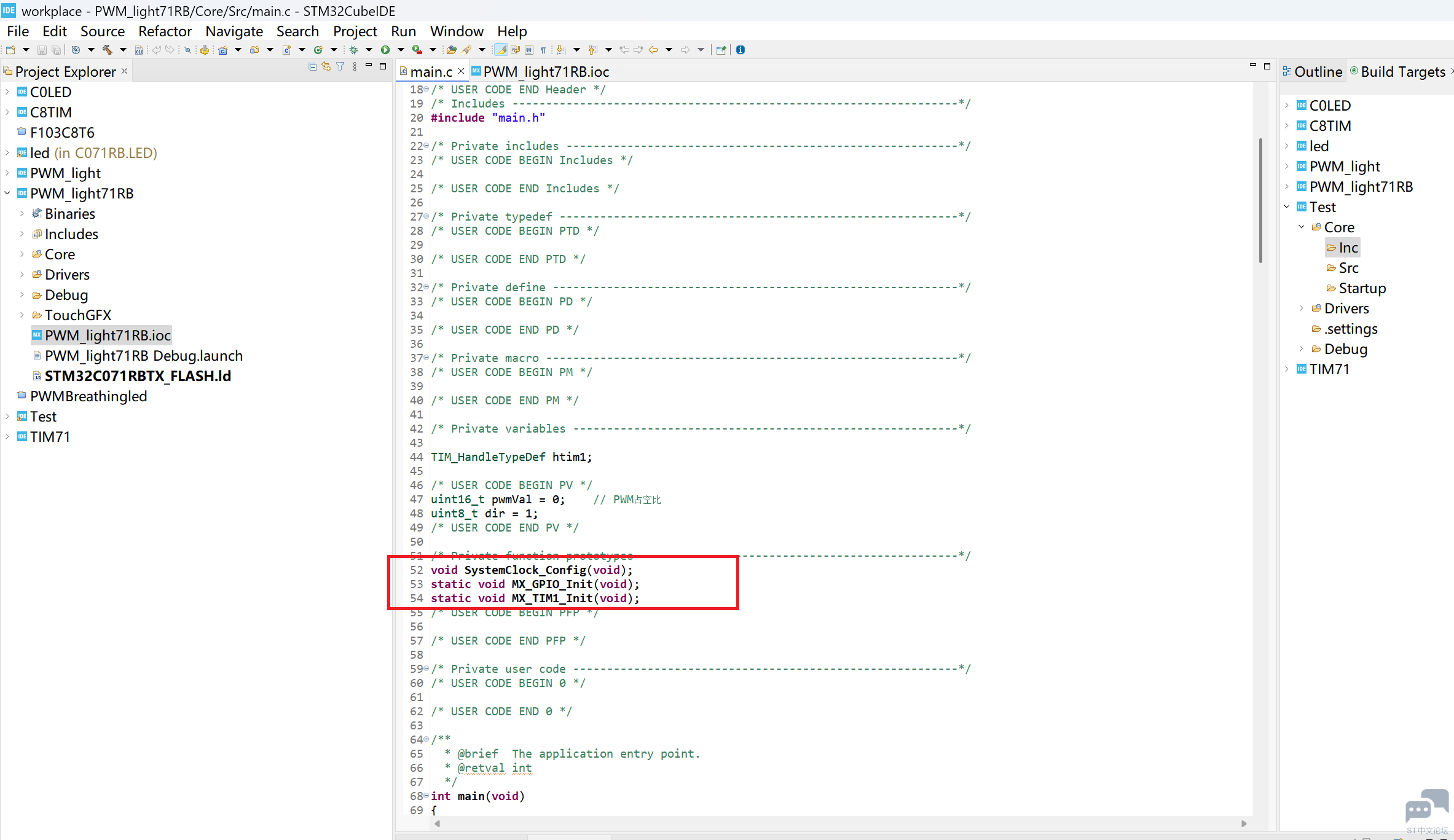

生成代码,再在main.c文件里面添加

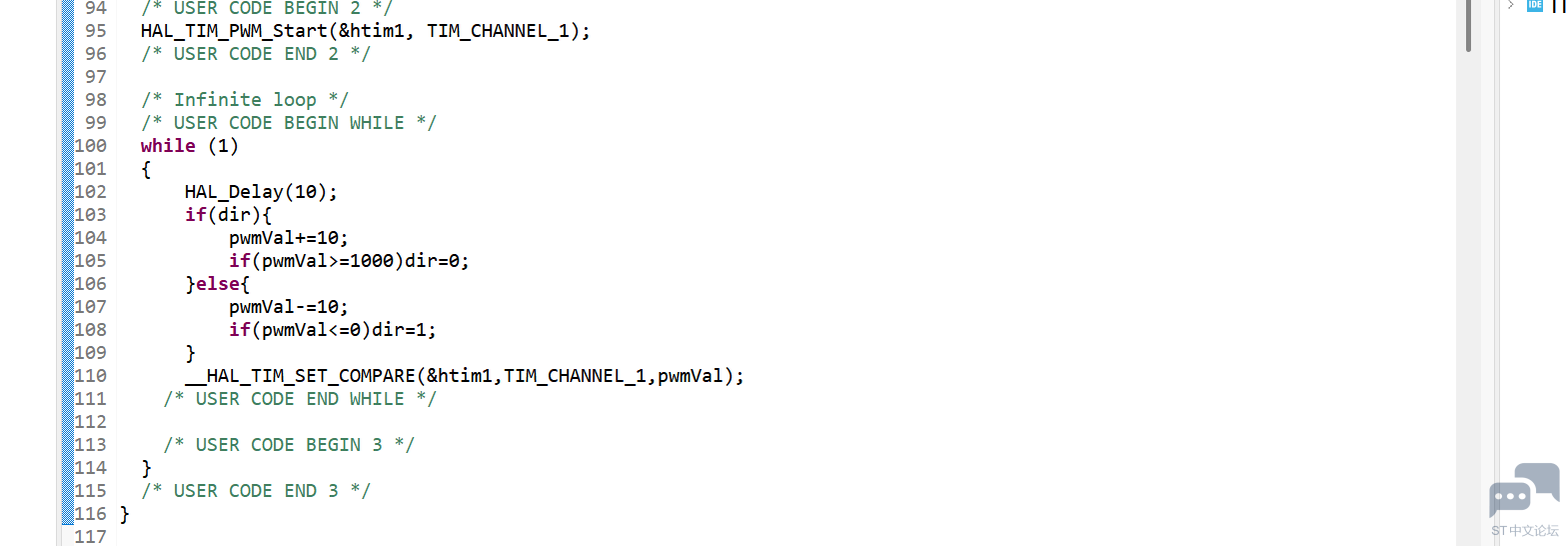

在while里面添加

while (1)

{

HAL_Delay(10);

if (dir){

pwmVal+=10;

if (pwmVal>=1000)dir=0;

}else {

pwmVal-=10;

if (pwmVal<=0)dir=1;

}

__HAL_TIM_SET_COMPARE(&htim1,TIM_CHANNEL_1,pwmVal);//调整占空比

/ USER CODE END WHILE /

/ USER CODE BEGIN 3 /

}

/ USER CODE END 3 /

}


最后插上板子,烧写代码

实验效果:https://t.bilibili.com/1071996594147033094?share_source=pc_native
