要实现波形采集功能 首先我们需要使用TIM+DMA+ADC来这三个功能来完成ADC的硬件定时采集功能 采集速率为100Khz。这里仅演示功能 采集信号频率为方波和正弦波。

根据采样定理：

*抽样信号的最小频率p ( t ) p(t)p(t)的频率要大于x ( t ) x(t)x(t)的最大频率的2倍

所以我们理论上的波形采集频率上限为50khz 但是实际应用过程中 为了较好的还原波形 一般只采集到10khz左右 即一个周期内采集10-8个点去还原波形。受限于C0自身的性能 也不能去做一些复杂的插值算法，所以这里仅使用低频信号进行测试

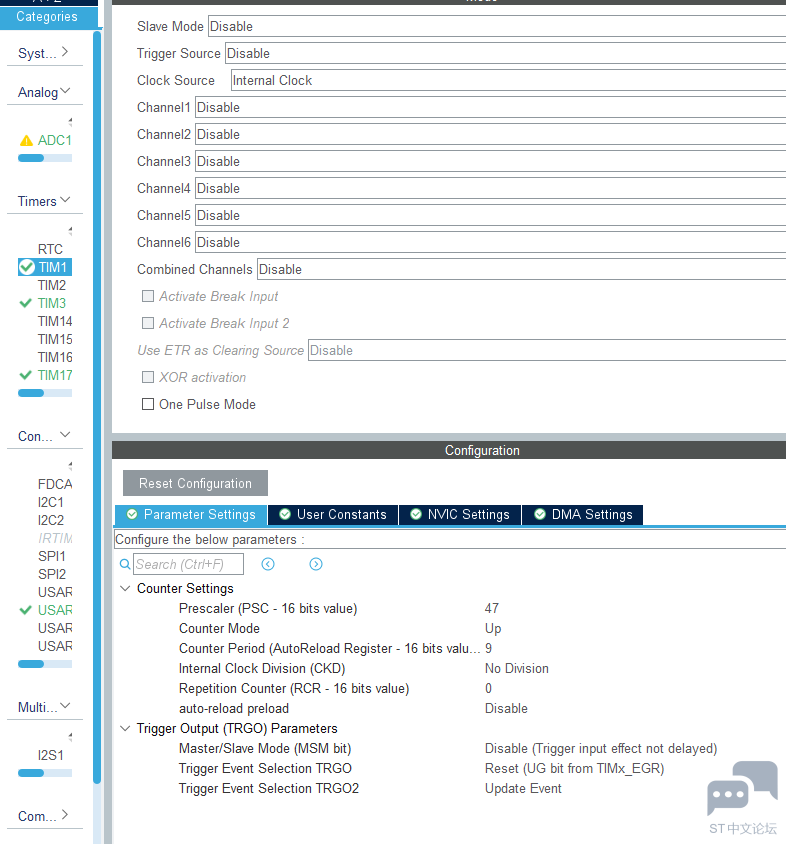

首先是定时器配置 我们需要给ADC一个触发源 来触发ADC的采集工作

48Mhz主频 PSC设置为47

ARR设置为9

得出采样频率为100Khz

同时还要勾选Tigger OUT 更新事件来通知ADC的采样时刻

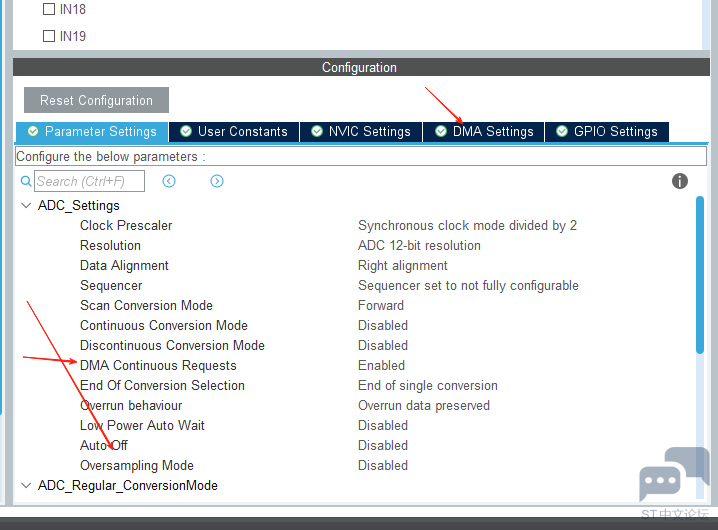

ADC设置要开启DMA传输模式

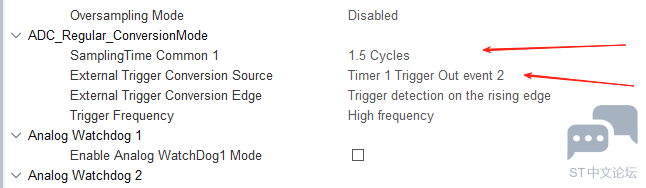

触发源选择Timer1 的Trigger2 事件

其他ADC设置保持默认即可

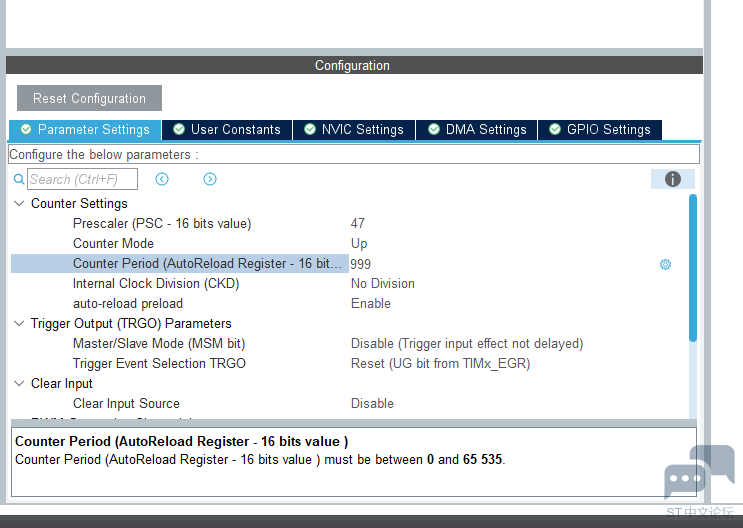

另外还可以开启一个tim3来生成PWM信号用来测试

![559971745454c9e01d7546c6637df2e2.png](

这里生成了1KIhz的PWM波形

以上设置基本设置完毕 设置PC9为输出用来观察状态

 HAL_TIM_Base_Start(&htim1);
 HAL_ADC_Start_DMA(&hadc1, &g_databuffer,sizeof(g_databuffer));
 HAL_TIM_Base_Start(&htim3);
 HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_1);
 __HAL_TIM_SetCompare(&htim3, TIM_CHANNEL_1,50);
 HAL_TIM_Base_Start_IT(&htim17);

由于不涉及一些复杂的变换 只需要将采集到的数据通过串口输出到上位机中 所以这里只设置了一个

g_databuffer用来接收ADC的数据并传输 具体大小可以根据实际效果自行调整

打开定时器和DMA后就可以开始采集了

这里我定义了一个回调函数用来在DMA传输完成中断中调用，将采集完成的数据发回

void send_callback(void)
{

        GPIOC->BSRR = GPIO_BSRR_BS9;
        transfr_data.data = g_databuffer;
        HAL_UART_Transmit(&huart2, (uint8_t *)&transfr_data, sizeof(transfr_data),1);
        GPIOC->BSRR = GPIO_BSRR_BR9;

}

通过寄存器操作可以在示波器上看到实际的采样频率

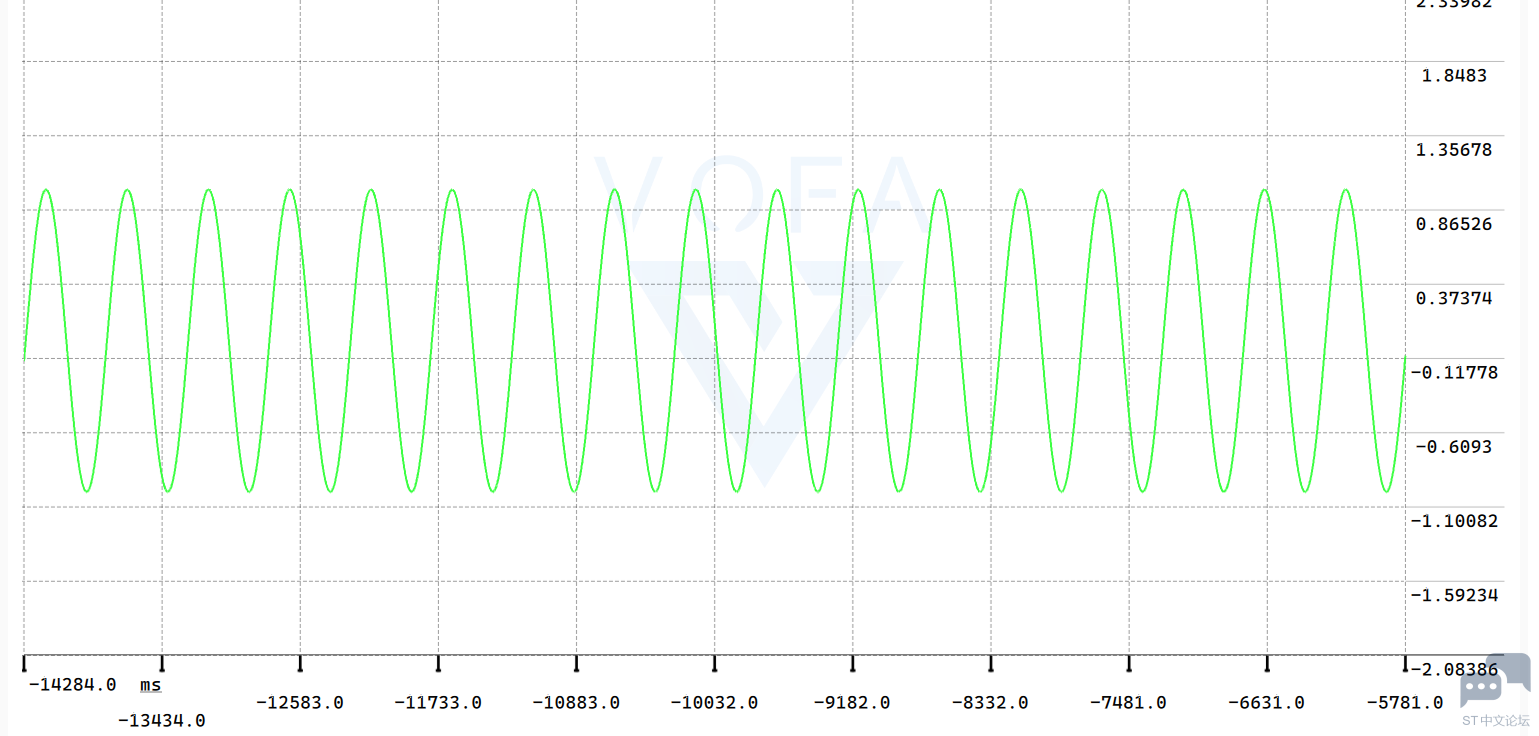

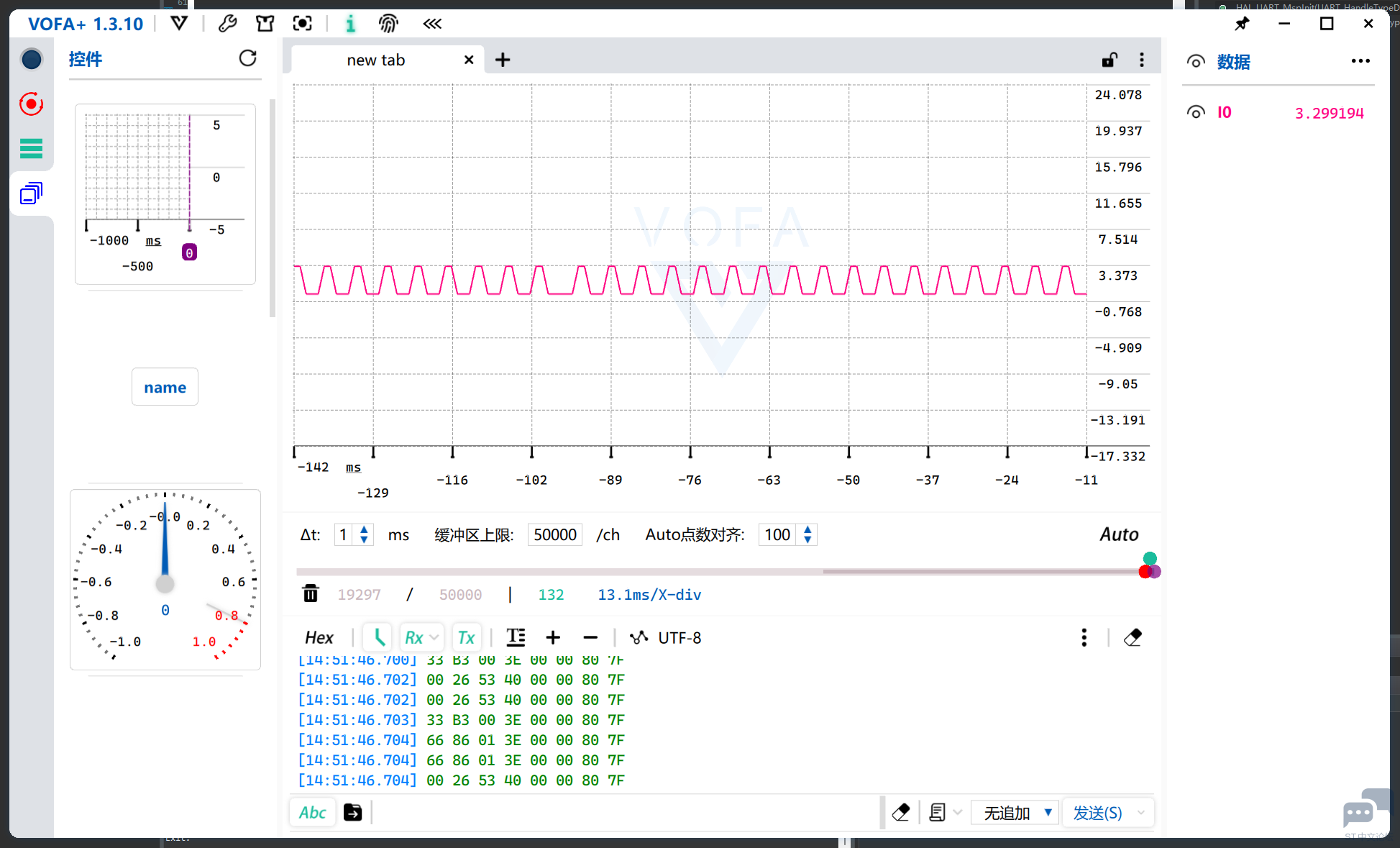

实现效果：

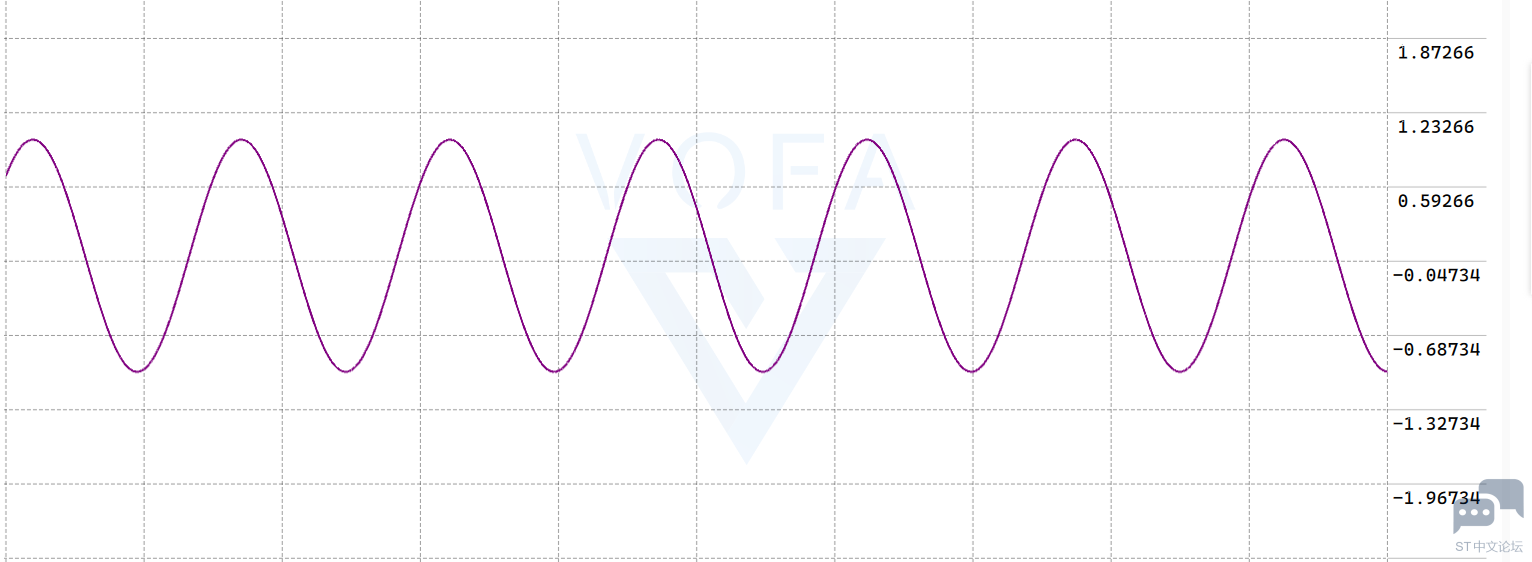

后面的效果是乘以0.0008056640625的转换系数来将电压缩放，实际测试即使进行乘法操作 对性能也有着严重的影响（他只是个48Mhz的M0放过他）

另外 可以用以上思路将代码实现在OLED屏幕上 使用打点函数 400Khz速度下的IIC效果预计会比串口上位机效果好很多，可以先挖个坑 以后更新下
