我们进行PWM的控制，这里我们通过上衣测试中用的3个模式，去控制LED的亮度，实际上就是静态的呼吸灯，不同的占空比LED的亮度不同，上面我们控制了3种不同频率的闪烁，接下来我们将其中一个灯变成不同亮度。
      PWM是定时器的一个拓展功能，PWM的基本原理是通过控制一系列脉冲的宽度来等效地获得所需要的模拟信号。具体来说，它以固定的频率输出脉冲信号，通过改变脉冲信号的高电平持续时间（即占空比）来控制输出信号的平均功率（亮度）。例如，在一个PWM周期内，高电平时间占整个周期的比例越大，LED就会越亮（当高电平点亮时）。主要需要关注的参数就是周期或频率、占空比。STM32的PWM的产生需要通过高级定时器去产生，涉及到特定的引脚，比如咱们这次选择的LED引脚。
      咱们以蓝灯为例：

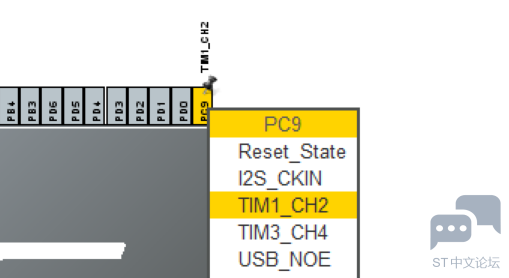

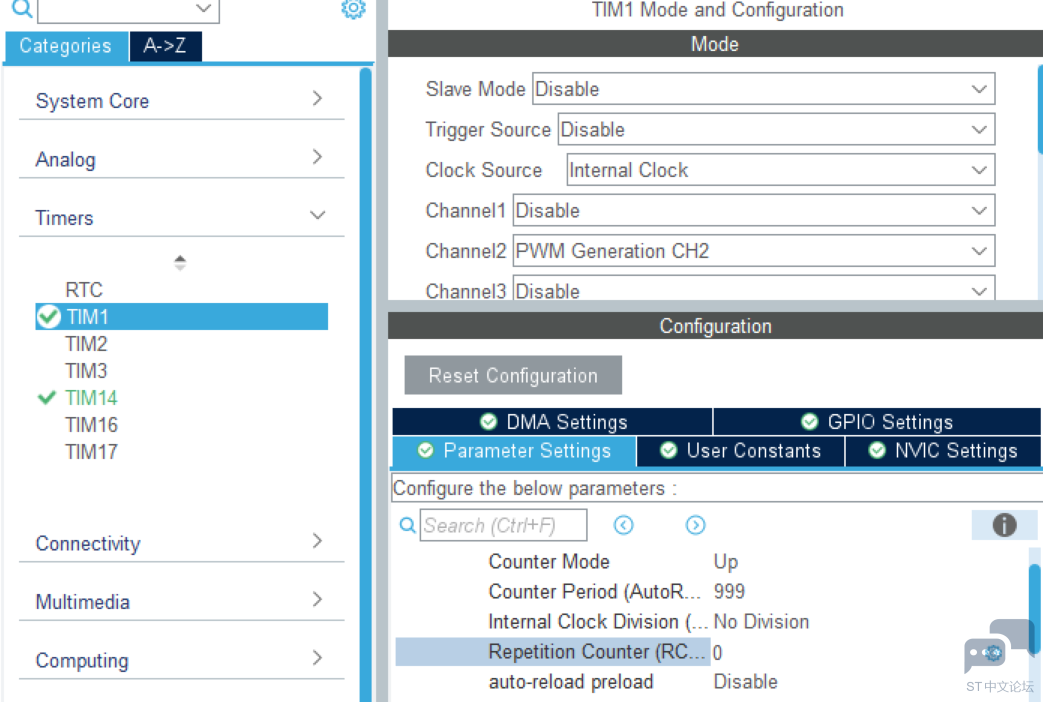

      可以配置为定时器1的2通道，配置一下定时器1：

      接下来我们来到工程中，初始化阶段启动PWM输出：

1. HAL_TIM_PWM_Start(&htim1,TIM_CHANNEL_2);


复制代码

     然后修改按键外部中断的模式修改，改PWM的占空比，占空比实际上也是和Period的比值：

1. void HAL_GPIO_EXTI_Falling_Callback(uint16_t GPIO_Pin)

2. {

3.      if(GPIO_Pin == GPIO_PIN_13)

4.      {

5.                 LED_Mode++;

6.                 LED_TimeCnt_limit = 500+500*LED_Mode;

7.                 TimeCnt = 0;

8.                 if(LED_TimeCnt_limit > 1500 )

9.                 {

10.                     LED_Mode = 0;

11.

12.                     LED_TimeCnt_limit = 500;

13.                 }

14.                 printf("New Mode:    %d\n\r",LED_Mode);

15.                 if(LED_Mode == 0)

16.                 {

17.                     __HAL_TIM_SET_COMPARE(&htim1,TIM_CHANNEL_2,100);

18.                 }

19.                 else if(LED_Mode == 1)

20.                 {

21.                     __HAL_TIM_SET_COMPARE(&htim1,TIM_CHANNEL_2,300);

22.                 }

23.                 else

24.                 {

25.                     __HAL_TIM_SET_COMPARE(&htim1,TIM_CHANNEL_2,500);

26.                 }

27.      }

28. }

复制代码

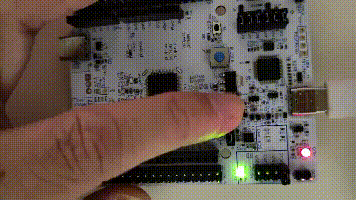

     效果如下：

      这里选取了三个不同亮度对应的PWM占空比，之前有用250.500.750三个段，发现效果不明显，就整体往下调整了一下。
