DS1307是一款日历芯片，其有比较精准的日历时钟，通过外接电池来保持其不间断计时，从而达到随时可以获得当前的日期和时间。我是利用一块多余的时钟PCB板，截取其中的部分电路，自行制作了一块包含DS1307芯片、AT24C32EPROM芯片以及DHT11温湿度传感器的实验装置。

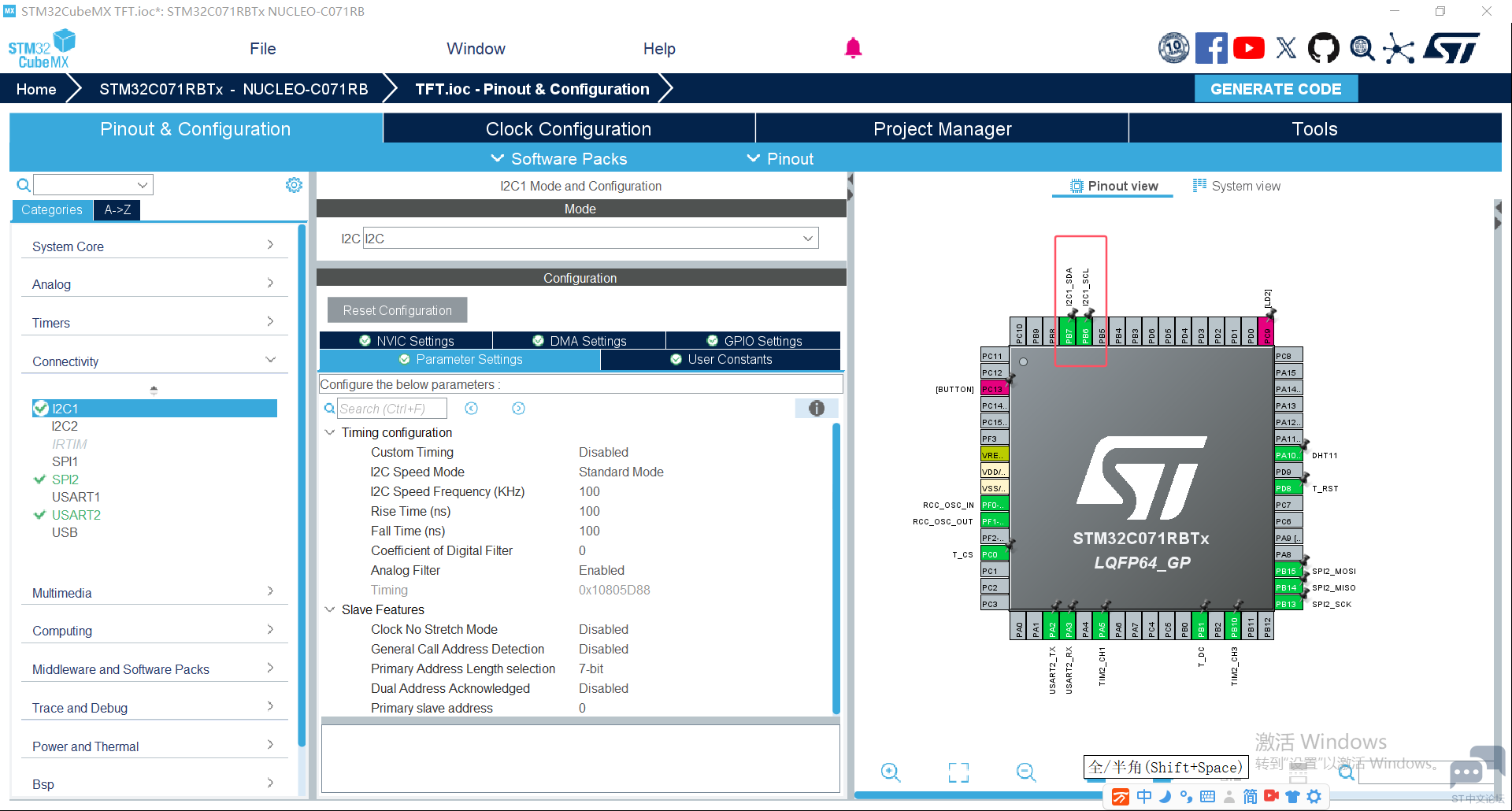

I2C的配置如下：

对应开发板的引脚为PB6和PB7：

用CubeMX生成基本代码后，将之前在C031开发板上测试通过的代码移植过来，编译下载后，测试时竟然出现数据传输不稳定的现象，于是便使用逻辑分析仪抓取时序图来分析：

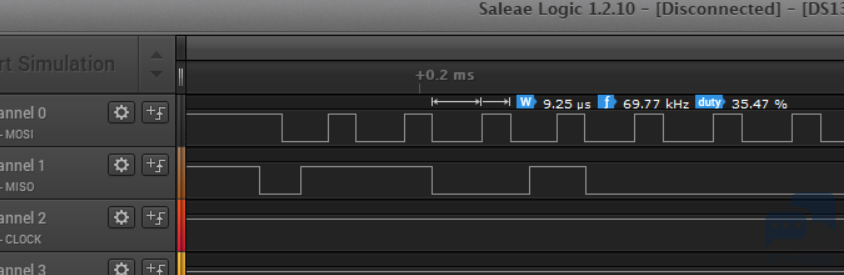

从时序图上可以看出，SCL的高电平时序准确，为5微秒，而低电平的时序则显著较慢，竟达9微秒之多：

有时DS1307甚至还没有回应，导致I2C通讯失败。

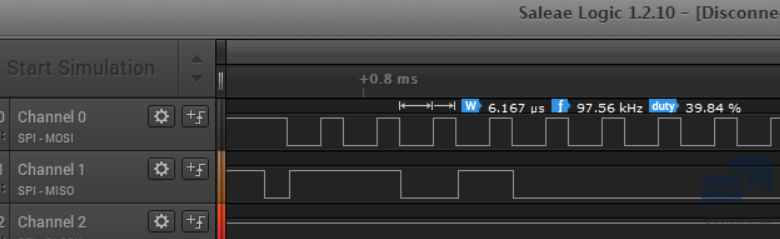

经过反复测试和分析，决定添加上拉电阻试试。添加了两颗上拉电阻后，I2C通讯正常了，读写操作都能顺利完成，从抓取的时序图上看，SCL高电平为4微秒多，低电平为6微秒多，与标准的5微秒相差不大。

由此看来，I2C通讯时，其SCL和SDA引脚的上拉电阻非常重要，否则就有可能会影响了其正常通讯。

下图为测试的动画，显示的时钟计秒是由单片机的定时器完成，计秒超过59时读取一次DS1307芯片的日历时间数据，并更新屏幕显示：
