【STM32U3评测】5.U3中TrustZone的学习使用

[复制链接]
jundao721 发布时间:2025-6-29 19:17
      STM32 在某些系列MCU中可以使用TrustZone技术,常用的比如L5,U5,U3等。说的简单点就是为了放置被异常代码侵扰,把系统资源分为两个独立的、硬件强制执行的安全世界(Secure World)和非安全世界(Non-Secure World)。但是这部分待遇不一样,安全部分拥有更高的特权,可以访问所有资源,包括安全和非安全资源。非安全世界只能访问非安全资源。所以应用起来就是,把重要的操作都放到安全区域,不重要的放到非安全区域。
9 P+ S1 w8 ?; S+ r  A    应用起来才是硬道理。可以参照官方的例程去理解。并且了解整个的设置流程。& e. u' j( M3 K1 D0 S0 G) h$ {

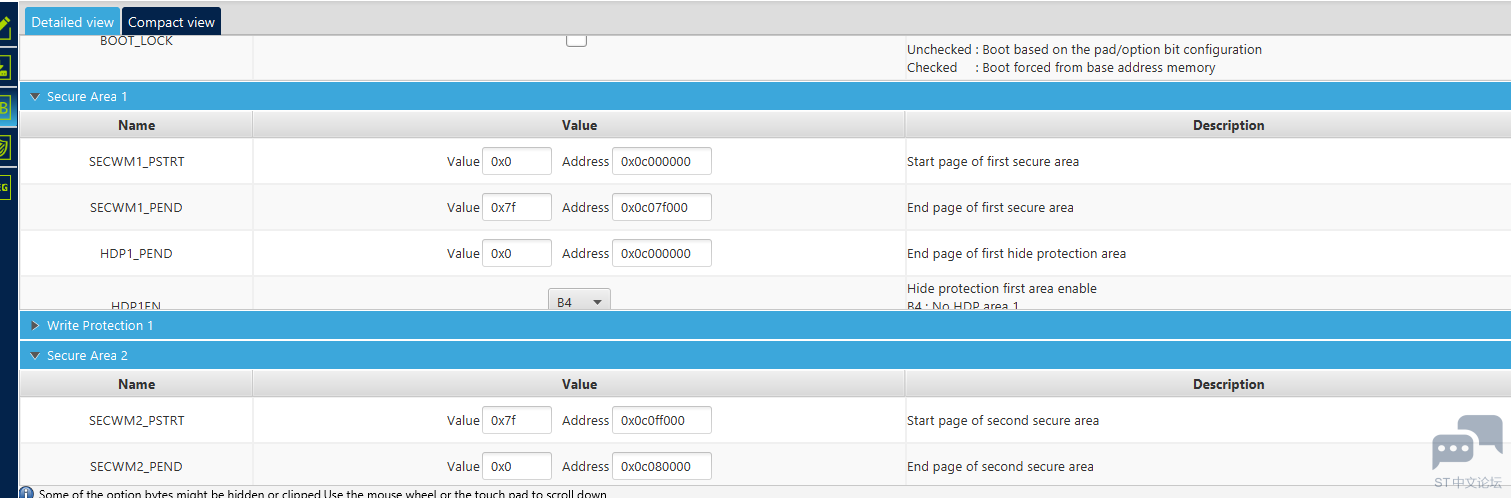

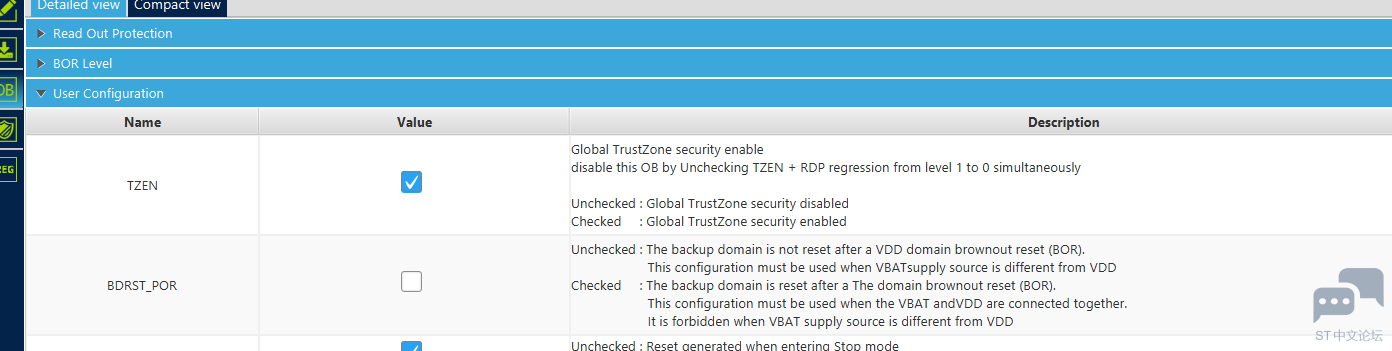

    首先需要打开STCubeProgrammer,连接到MCU板。然后就是设置TZEN=1,然后设置SECWM1和SECWM2,如说明所示:& B$ y& h! G' I/ H+ H
   - TZEN=1+ V# D* S: @3 X
   - SECWM1_PSTRT=0x0  SECWM1_PEND=0x7F  meaning all 128 sectors of Bank1 set as secure) ^2 E4 p2 Q! `$ g' l
   - SECWM2_PSTRT=0x7F SECWM2_PEND=0x0   meaning all 128 sectors of Bank2 set as non_secure
! d3 S* ^8 s6 _6 z+ l
: D2 r7 R) {" _) p
: E; h% {1 u: }2 G$ B; D# I$ K8 v
    还需要设置SBoot0R 和 NSBoot0R,如图1和图2所示:, C# ^/ r! m% h9 |" u, U! i, K; {
   5-1.png ( g; g7 H* o7 z/ Z8 P- s! p
  图1
3 E, y  T7 H! O5 B$ F. R) L8 A% A6 I( p; u
5-2.png 4 v  x# Y, }/ X0 X
图2
* R6 b2 f4 m3 m6 K! z! j  O' F( ~& m, `5 Q6 q( t; c
   设置好之后,要记得点击右边的apply,否则设置无效,如图3所示。4 ~3 P- n8 x  v/ U' y( M
( a) Z# V3 w. u图3; q0 Y8 ?/ H2 |0 Q
7 x: \1 r5 G3 U2 Q

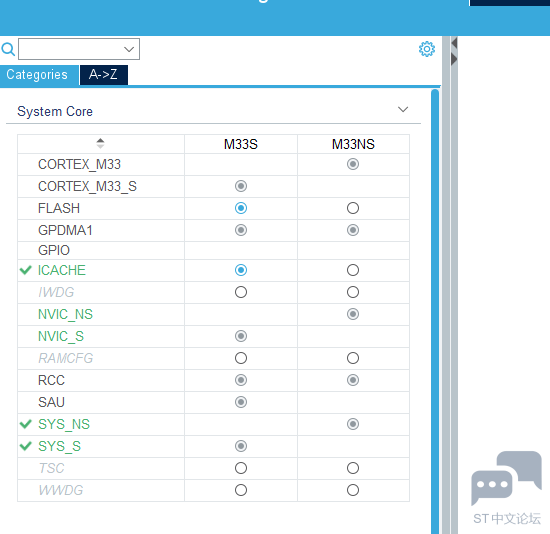

  这样基本就设置好了,打开cubemx,设置GPIO,将需要放到secure区域的外设都设置到Secure区域,不需要的就设置为NS区域,如图4所示:. ^8 y0 t7 \- e! U8 V1 q$ L, C
5-4.png # B! N& t9 M6 g8 D
图4
0 ^: a  @% f" h- S4 \

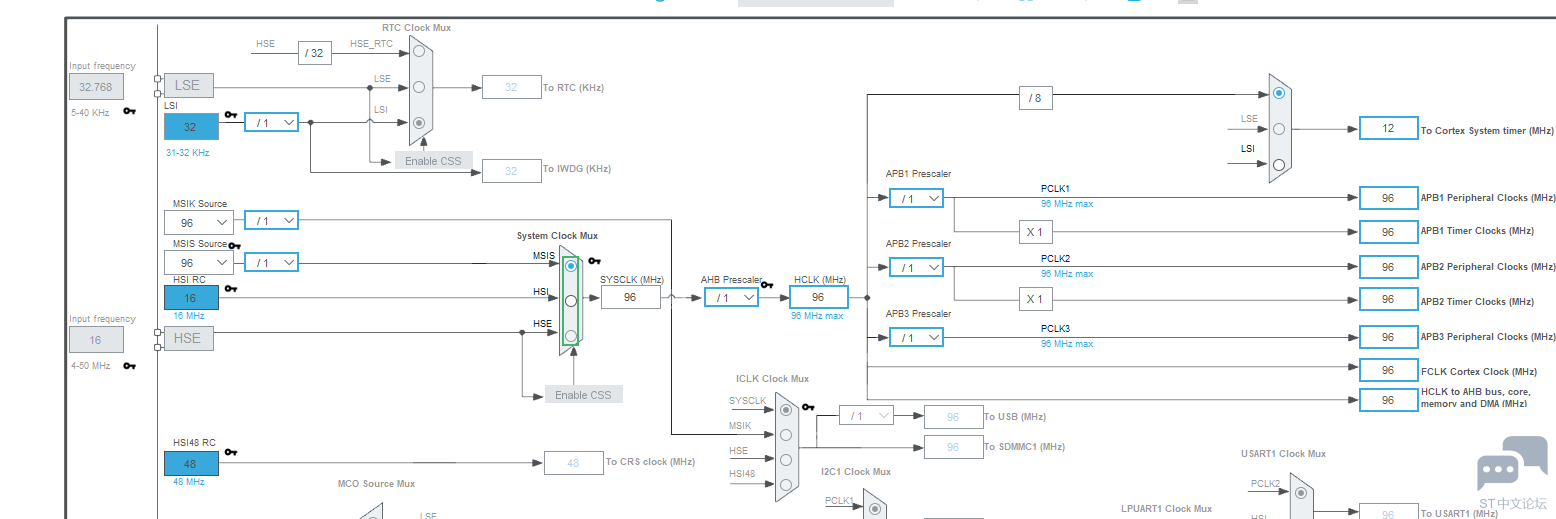

4 Y& B4 D6 o7 ?. s8 q% L' A$ K/ ?  设置好时钟,如果需要把时钟部分放到secure区域,右击选择System Clock Mux,选择secure即可。如图5所示:% _: ^4 ^* ^0 ]0 D# a6 W
. ]' e$ X, f0 ~. H/ w6 G! Y图5' y' g5 ~4 R' I- }7 e. u; S6 E
1 [: I. `, Y" J3 A+ ^" t5 s. Y* n

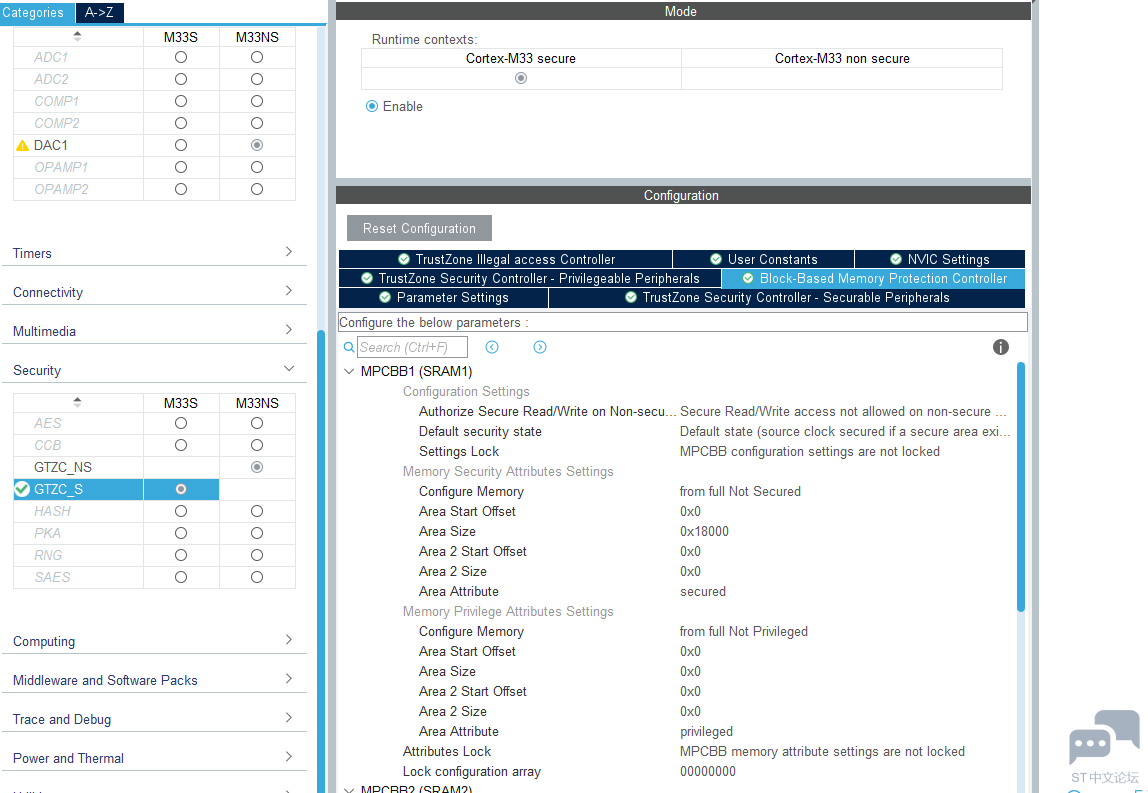

  还需要设置GTZC_S,如图6所示:
  ?$ l6 W3 R- q; O- |# ]- E 5-6.png ( A' W, ?4 O9 Q1 D0 S( ^+ H
图6
+ ~* N; C) u! h' C6 v! H; s( D8 ~; O/ Y: K/ o2 k3 w. F9 h, j
  这些设置好后,生成project。, X& }1 g# X0 Y" T  |
    @# A5 a  \8 Q( F5 o" ]9 d6 X; o
  在项目中会有两个项目,一个是secure,一个是Nsecure。要先编译S项目,生成secure_nsclib.o文件,这是连接NS项目的接口,否则NS项目编译会报错。
' ~0 l' I5 A! w' w* B  再编译NS项目。
/ o  ?; g9 w4 R: N# z  编译后,Download NS项目,然后Download S 项目。
/ C! }8 p' ~* R& u2 a6 p) L4 ]3 Q  这个过程可以通过右击项目名,选择active需要用的project。Download后,按复位键可正常运行程序,先点灯试试,如图7所示:5 G4 p4 D; ^8 e$ Y
   5-7.gif / M# i1 C* Q; s6 D' x) a
图7' O, L( Y1 P! k
  当然也可以Debug NSProject。5 L) H: ]+ o: p( R+ F3 Y; K' W; k
  看B站上有官方的详细介绍,仔细学习,应该理解起来更容易。0 x. L- l5 d9 z5 y
