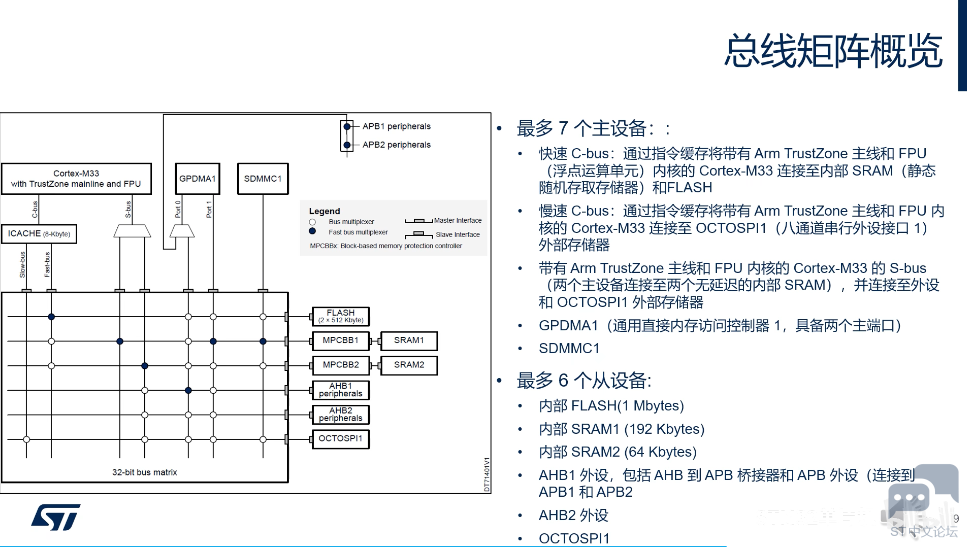

总线矩阵

最多7个主设备
• 快速C-bus：通过指令缓存将带有 Arm TrustZone 主线和 FPU
（浮点运算单元）内核的 Cortex-M33 连接至内部 SRAM（静态
随机存取存储器）和FLASH
• 慢速 C-bus：通过指令缓存将带有 Arm TrustZone 主线和 FPU 内
核的 Cortex-M33 连接至 OCTOSPI1（八通道串行外设接口 1）
外部存储器
• 带有 Arm TrustZone 主线和 FPU 內核的 Cortex-M33 的 S-bus
（两个主设备连接至两个无延迟的内部SRAM），并连接至外设
和 OCTOSPI1 外部存储器
• GPDMA1（通用直接内存访问控制器1，具备两个主端口）
• SDMMC1|

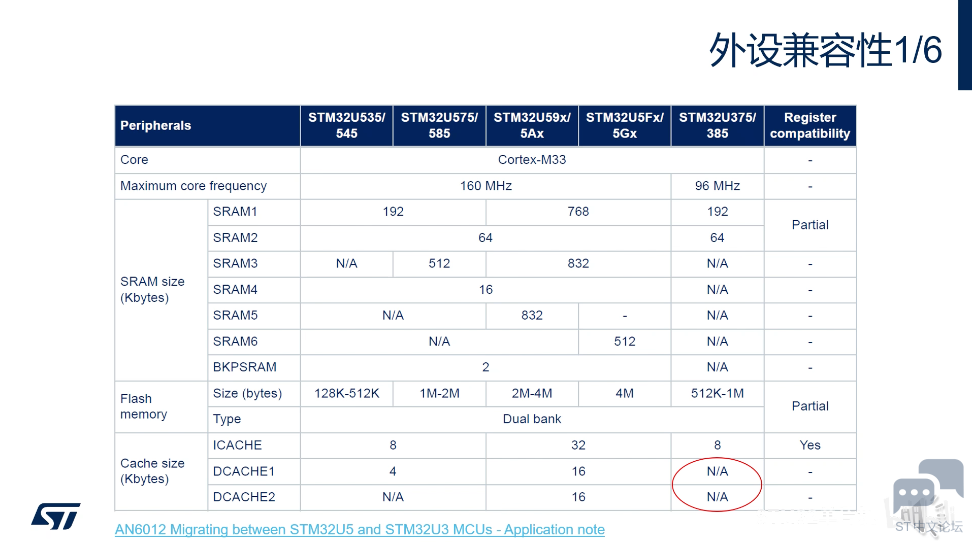

最多6个从设备
• 内部 FLASH（1 Mbytes）
• 内部 SRAM1 （192 Kbytes）
• 内部 SRAM2 （64 Kbytes）
• AHB1 外设，包括AHB 到APB 桥接器和 APB外设（连接到
APB1和 APB2
• AHB2外设
• OCTOSPI1

个人理解：

STM32 最让我着迷的，是它真正做到了“三低一高”——**低功耗、低成本、低门槛 + 高集成度** 。

无论是做工业物联网网关，还是部署边缘 AI 节点，STM32 总能以极佳的能效比和丰富的外设资源，让系统设计既省心又可靠。

STM32 一直是我在嵌入式开发中的首选平台！不仅功耗控制出色，硬件级安全机制让人安心，

而且高度集成的外设和强大的生态系统极大提升了开发效率。

STM32 最让我着迷的，是它真正做到了“三低一高”——**低功耗、低成本、低门槛 + 高集成度** 。

无论是做工业物联网网关，还是部署边缘 AI 节点，STM32 总能以极佳的能效比和丰富的外设资源，让系统设计既省心又可靠。

STM32 一直是我在嵌入式开发中的首选平台！不仅功耗控制出色，硬件级安全机制让人安心，

而且高度集成的外设和强大的生态系统极大提升了开发效率。
