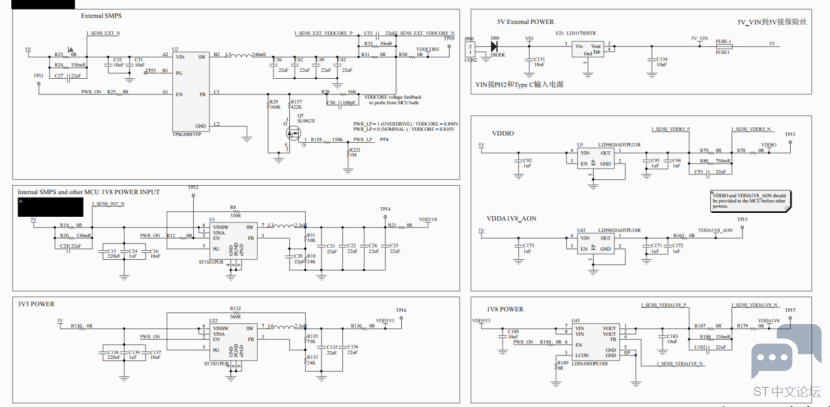

电源输入部分:USB直接输入和端子经U21降压输入两种方式,其余部分同官方电路 先对测试结果进行汇总,未接摄像头和触摸屏:后期可以修改部分电源芯片进一步降低功耗

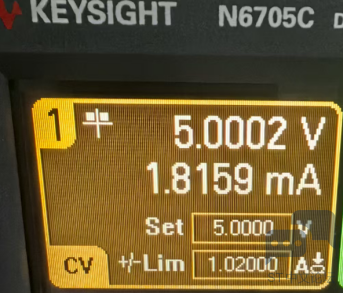

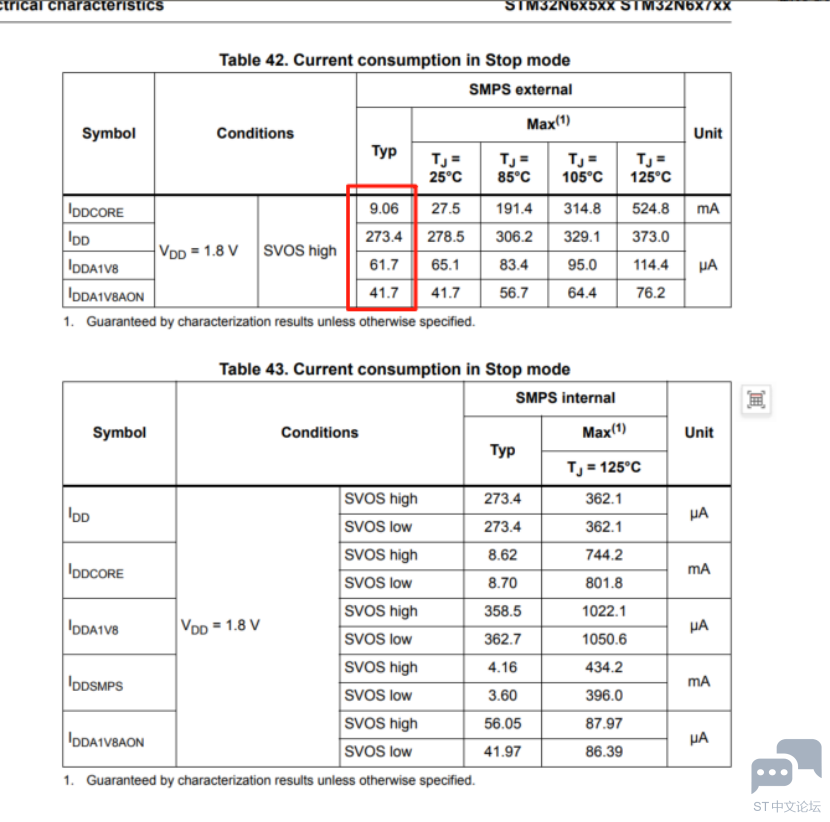

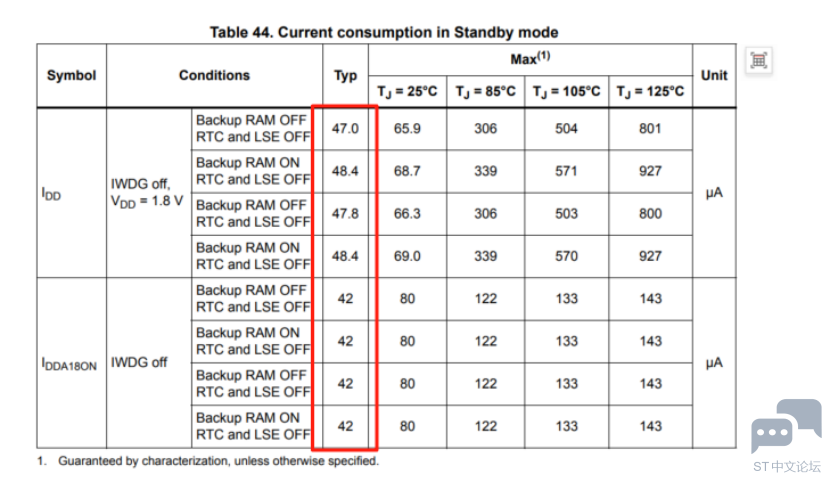

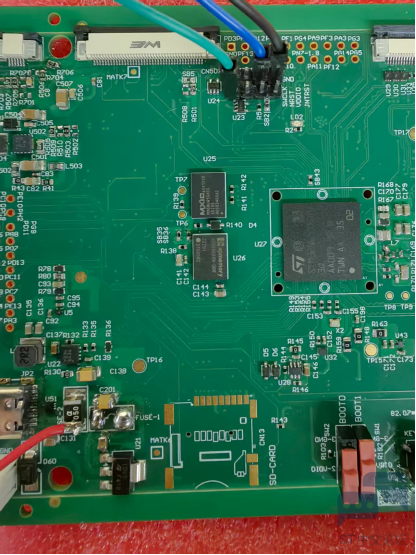

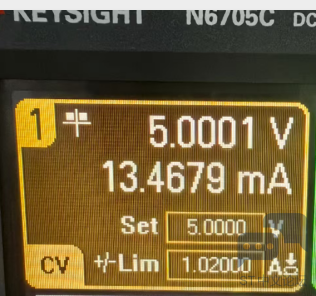

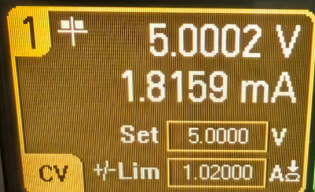

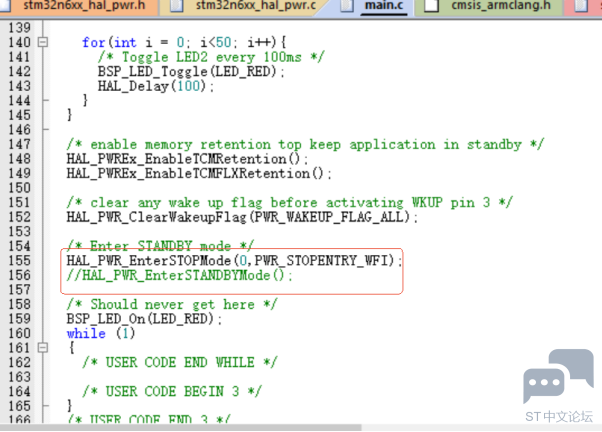

STANDBY: 一、通过外接电源供电,经过LD1117S50TR降压 跑官方standby程序,内部ram运行 1.接摄像头接触摸屏-8mA 2.在1基础上去掉摄像头-6mA 3.在2基础上去掉触摸屏-5.87mA 根据手册LD1117S50TR静态消耗5mA左右 二、通过USB电源供电 拆掉1号保险丝FUSE1通过USB供电电流1.817mA(排除LDO-U21,LD1117S50TR的影响) 静态: ST1S31PUR:1.2mA LD56100DPU18R:100uA LD39020ADTPU33R:20uA LD39020ADTPU18R:20uA TPS62088YFP:4uA+5uA=10uA MX66UW1G45GXDI00:40uA? APS256XXN-OBR-BG:90uA? MCU消耗:1.817-1.2-0.1-0.05=0.467uA,看手册貌似没这么大,可能是电源芯片转换效率等的影响 STOP:修改一行代码进入stop模式测试 进入stop模式,实测功耗13.468mA,外部SMPS 即实际 13.468mA-1.2-0.1-0.05=12.118mA手册是9.437mA,相差2.7mA左右,可能是中间的电源芯片转换效率等引起的。 手册外部SMPS:9060+273+62+42=9.437mA 手册内部SMPS:56+4160+358+8620+273=13.467mA |
