这里使用STM32G4系列Nucleo开发板演示如下需求的实现过程。

TIMER2使用3个通道的PWM输出，占空比可能被不时修改。修改的数据通过UART传输过来，UART接收的数据通过DMA传输到内存。新的数据接收后，基于TIMER更新事件触发DMA，利用TIMER的更新事件触发DMA Burst 而一次性用新数据修改3个通道的CCR值以调整PWM输出。每次新数据的接收允许以产生按键动作为准，即每次按键动作允许一次数据更新。

这里有两点要注意，TIM2是32位定时器，3个CCR数据使用32位格式。另外，3个数据的修改基于更新事件一次性修改，不能出现混乱，即不可以某一个时刻3个CCR寄存器的数据不是来自同一批的。为了避免数据混乱这种情况，我这里平常禁止TIMER2的更新事件的产生，只有每次收到新数据后才临时允许更新事件的产生，并在TIMER触发的DMA完成中断里再次禁止更新事件的产生。

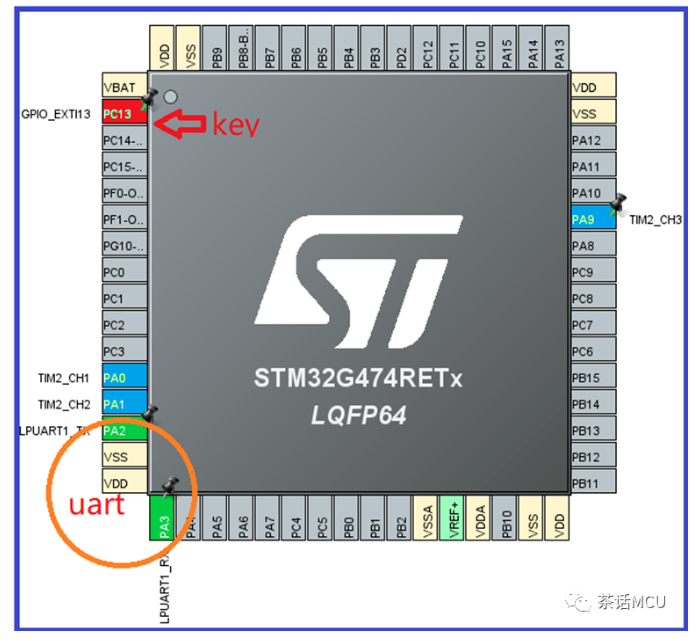

使用LPUART从外部接收新数据，选用LPUART主要原因是它的TX/RX刚好跟G4Nucleo开发板的虚拟串口接在一起的，并无其它特别原因。至于按键就选用板载按键PC13，并开启了对应的外部中断。

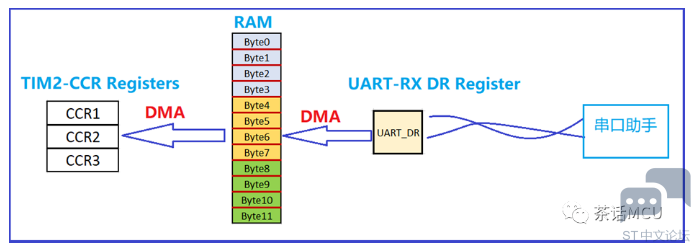

大致的数据传输流程如下图所示：

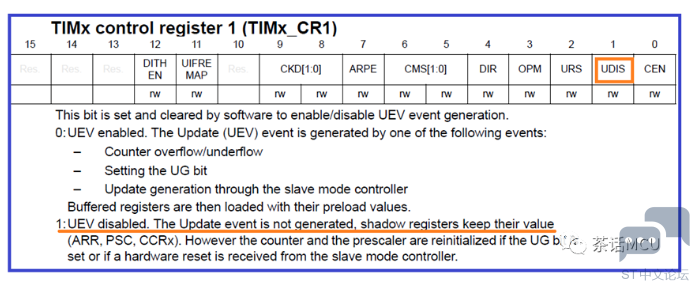

关于定时器更新事件的能否产生的控制由TIMER的控制寄存器里的UDIS位决定：

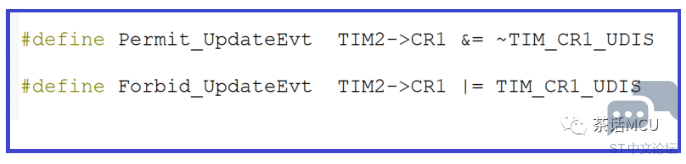

我在代码里对该位的操作，写成宏的方式，便于阅读。

该位默认为0。若该位被软件置1，定时器的更新事件将不能产生，意味着开启预装功能时，影子寄存器内容不能被更新，同时也不能因溢出操作、计数器复位操作而触发相应中断或DMA请求 。

测试代码的里几个主要的基本操作：

一、响应按键事件，启动UART的DMA接收。

HAL_UART_Receive_DMA(&hlpuart1,(uint8_t *)CCR_rx, 12);

二、基于UART事件的DMA接收完成中断，允许TIMER更新事件的产生，并启动基于TIMER更新事件的DMA Burst 传输。

Permit_UpdateEvt; //Updated event permitted

HAL_TIM_DMABurst_MultiWriteStart(&htim2, TIM_DMABASE_CCR1,TIM_DMA_UPDATE,(uint32_t *)CCR_rx,TIM_DMABURSTLENGTH_3TRANSFERS,3);

三、基于TIMER事件的DMA完成中断，禁止更新事件的产生，并基于串口通信提示可以接受下次数据更新。

__HAL_TIM_CLEAR_FLAG(&htim2,TIM_FLAG_UPDATE);

Forbid_UpdateEvt;//update event forbidden

Indicating_CCR_Updated();

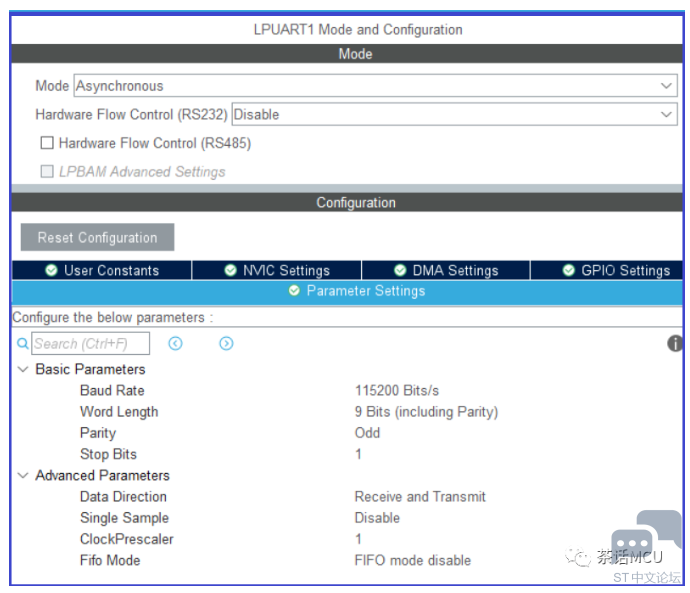

再看看基本的CubeMx配置，配置比较简单。下面是LPUART的配置贴图。

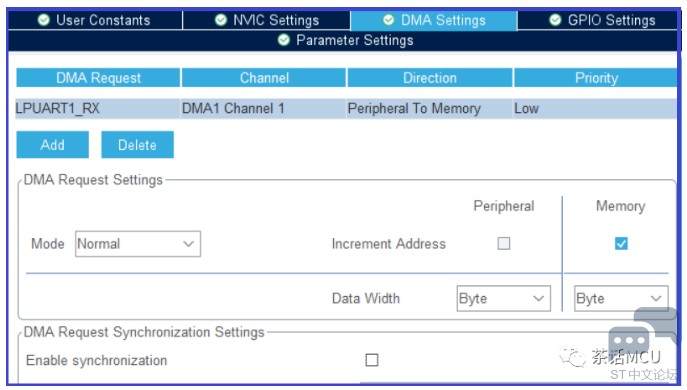

我开启LPUART 的DMA接收，其发送功能使用查询阻塞模式，主要用来输出一些提示信息。

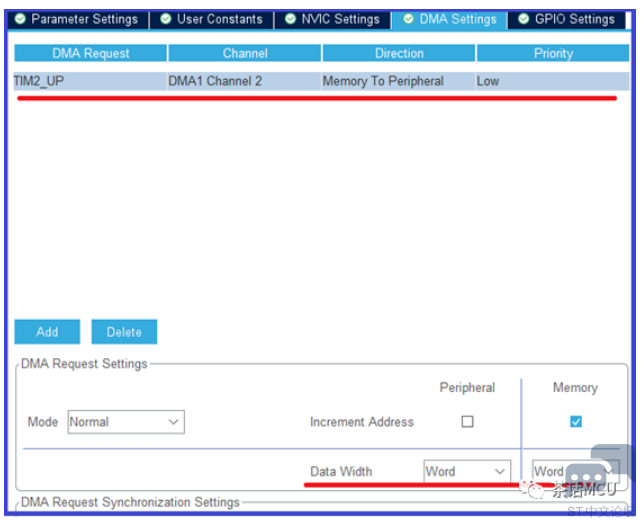

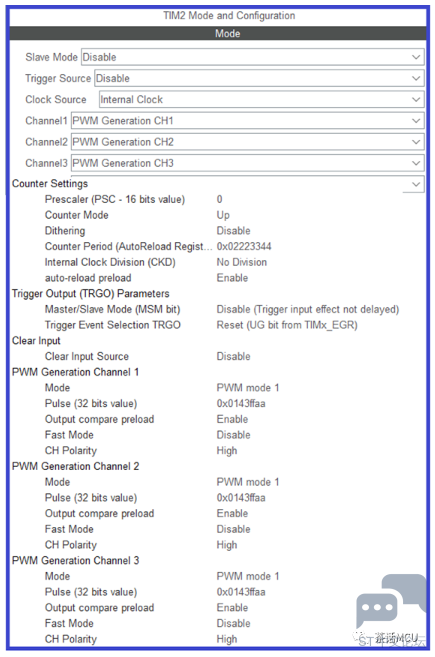

下面是TIM2的一些基本配置截图。开启3个通道的PWM输出和基于TIMER更新事件的DMA传输。

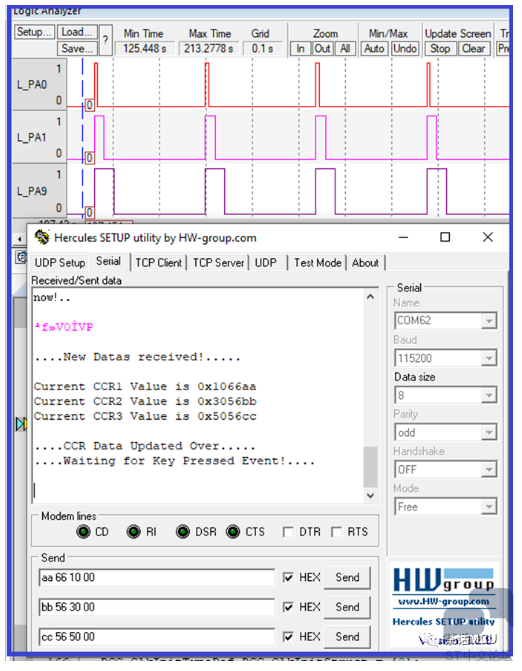

最后，我们来简单验证下。下面截图就是通过串口助手键入新数据后TIMER的输出结果。

整体上，操作流程就是每次按键操作提示可以修改占空比了；串口终端键入新的3个字的数据，基于UART接收事件的DMA传输完成后提示数据收到；基于TIMER事件的DMA完成完成后提示数据更新结束，提示等待下次按键动作。

好，今天的分享就到这里，下次再聊。如果有人想要完整的测试工程代码的话，可以私下留言，只要时间不是过去太久且我这边有保存的话，都可以分享供参考。

文章出处： 茶话MCU
